VD TCS Pro – Trådlös BT Diagnosskanner (V3.0 Double Board) för bil & lastbil

Introduktion

VD TCS Pro är ett multimärkesgränssnitt som kan kommunicera med hela bilens system: motor, växellåda, ABS/ESP, airbags, komfortmoduler, instrument, servicefunktioner m.m. (stödet varierar per märke/år). För lastbilar stödjer enheten 12/24 V och kommunicerar över de vanligaste industribussarna, vilket gör den lämplig för både diagnos och dataloggning.

En flerfärgs-status-LED och ljudindikering visar när enheten har ström, när den kommunicerar och om fordonsbatteriet ligger inom säkra nivåer. LED i OBD-kontakten hjälper dig hitta uttaget i mörker, även när fordonet kräver adapterkablar.

Specifikationer

• Produkt: VD TCS Pro Wireless BT Double Board (V3.0)
• Anslutning: Trådlös Bluetooth + USB (PC)
• OS-stöd: Windows XP / 7 / 8 / 10
• Språk i mjukvara: Engelska, Svenska, Tyska, Franska, Spanska, Italienska, Portugisiska, Polska, Rumänska, Ryska, Turkiska, m.fl.

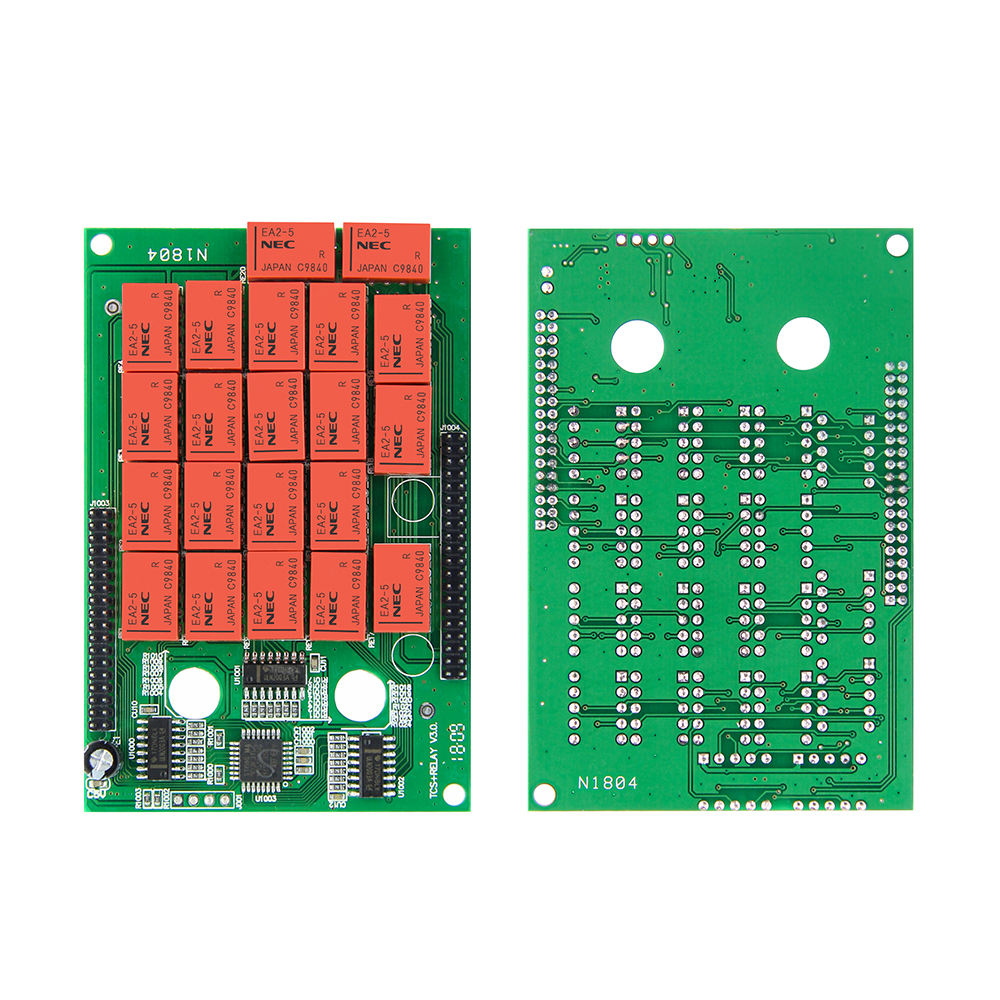

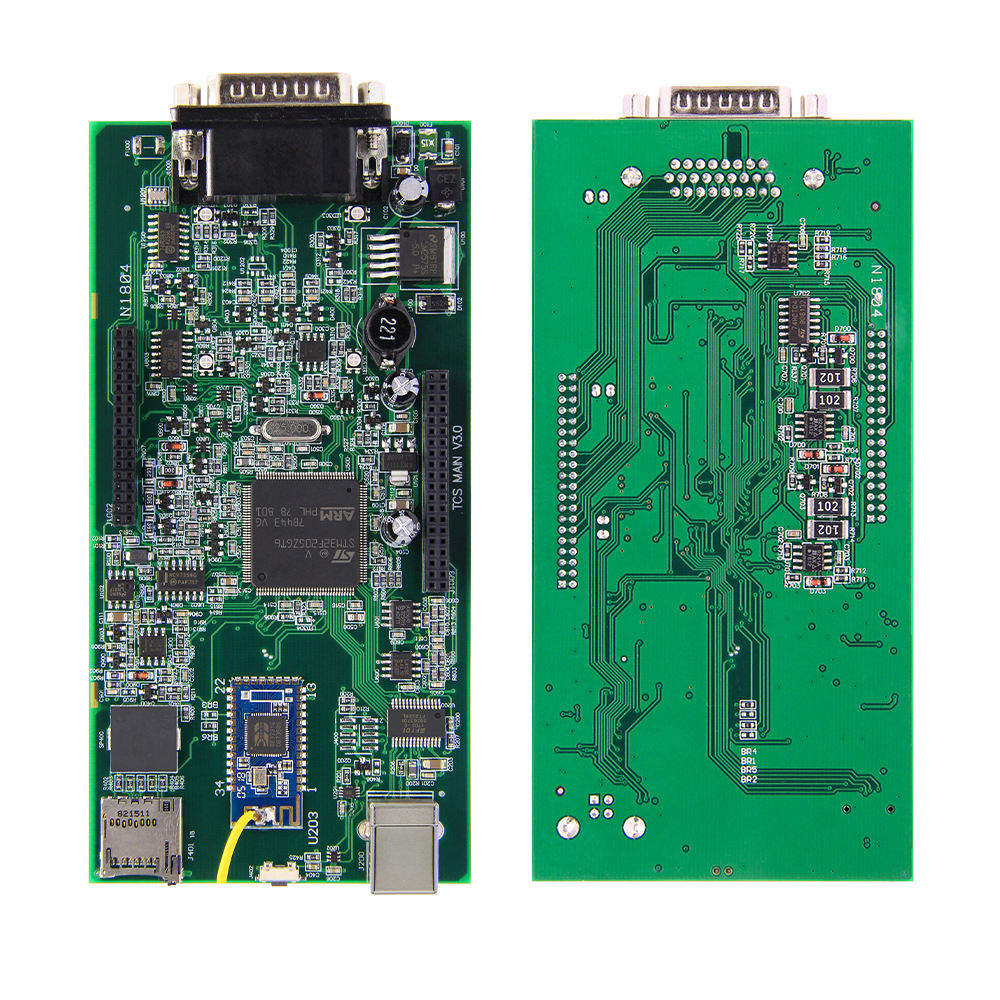

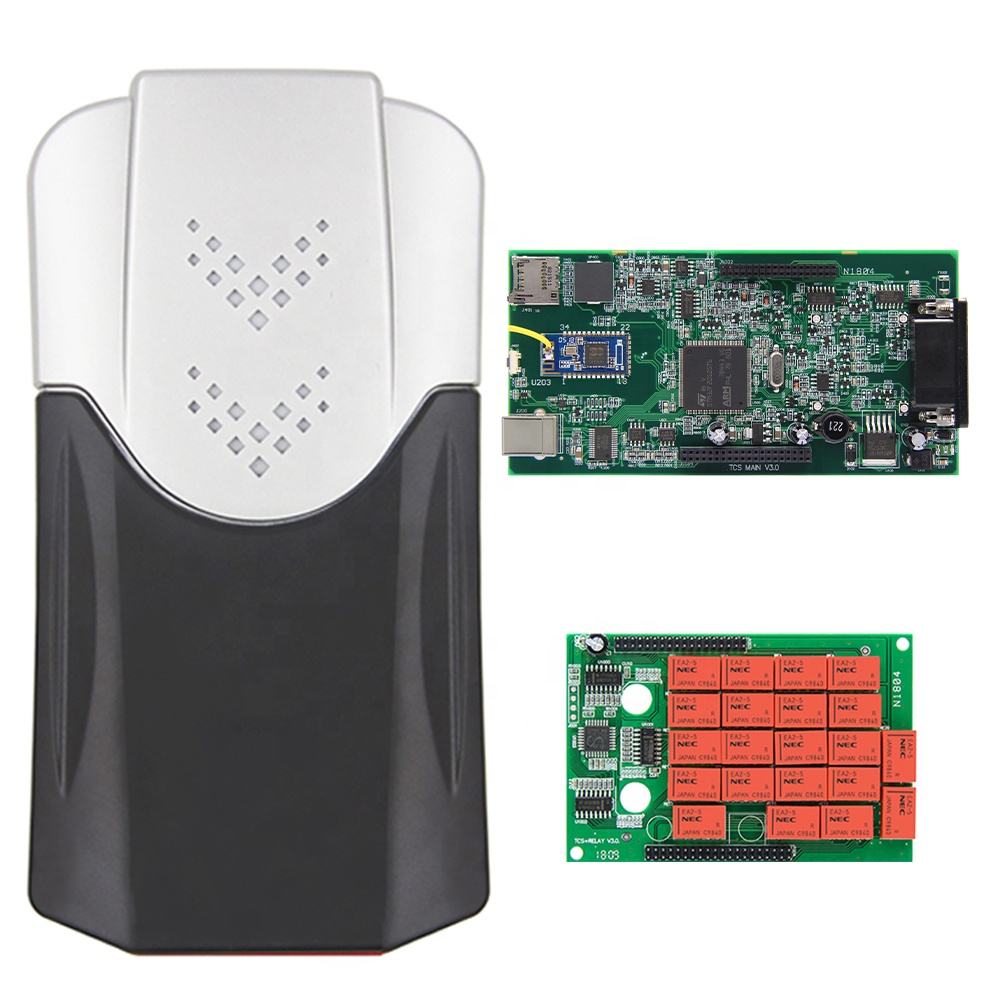

• PCB/hårdvara: Dubbel grön PCB, reläer NEC/NAIS (varierar), real 9241A-chip
• Spänningsvakt: Automatisk detektion av 12/24 V; varnar vid för låg/hög spänning
• Flight Recorder: Inbyggt stöd för stand-alone loggning (minneskort ingår ej)
• Indikatorer: Flerfärgs-status, LED i OBD-kontakt
• Programvaruroller: CAR + TRUCK + Generic (3-i-1, beroende på installerade databaser)

Funktioner & användningsområden

• ISS – Intelligent System Scan: Snabb helskanning av tillgängliga styrenheter och felkoder.
• ISI – Intelligent System Identification: Automatisk identifiering av styrenhetstyp och parametrar.
• VIN-läsning: Hämtar chassinummer och väljer rätt modell/år (om fordonet exponerar funktionerna).
• Fullsystemdiagnos: Läs/rensa DTC, livedata, aktiva tester, anpassningar och kalibreringar (märkes- och modellberoende).
• Service & underhåll: T.ex. serviceintervall, EPB/SBC-service, DPF-funktioner, styrvinkel, injektorkodning m.m. där stöd finns.
• Spänningsövervakning: Skyddar vid låg/hög batterispänning; visar ikon och varnar med ljus/ljud.
• Rapportfunktion: Lista över möjliga anpassningar/justeringar för vald bil – underlättar planering.

Multiplexer & bussstöd

Inbyggd multiplexer gör att enheten kan växla mellan flera kommunikationsstandarder utan externa omkopplare:

• 2× HS-CAN (ISO 11898-2)
• SW-CAN (SAE J2411)
• K / L (ISO 9141-2)
• J1850 VPW/PWM
• J1708 (RS485)
• TTL (I/O), samt SPI, Analoga ingångar, 5V ut (service/test)

Obs: Faktisk åtkomst beror på installerad programvara/databas och fordonets utformning.

Kompatibilitet & fordonsstöd

Stöd för ett stort antal märken och modeller, t.ex. BMW, VAG, Ford, Peugeot, Citroën, Renault, Opel/Vauxhall, Rover, Fiat, Volvo, Mazda, Mercedes, Smart, Nissan, Subaru, Toyota, Hyundai m.fl. (både personbil och lastbil beroende på databaspaket).

Programvaran hanterar många språk (inkl. svenska) och kan konfigureras för olika marknader. Funktionstäckning (moduler, specialfunktioner) varierar med årsmodell, motor och utrustning.

Manual & installationsguide (Windows)

Förberedelser

1. Installera drivrutiner och diagnosprogram för VD TCS Pro enligt medföljande anvisning (språk väljs i installationen).
2. Verifiera att din PC uppfyller kraven (Windows XP/7/8/10, administratörsbehörighet).
3. Säkerställ stabil ström i fordonet (vid kalibrering/programmering rekommenderas batteristöd/underhållsladdare).

Parning via Bluetooth

1. Anslut enheten till fordonets OBD-port (16-pin). Status-LED tänds.
2. Öppna Bluetooth i Windows → lägg till ny enhet → välj VD TCS Pro.
3. Slutför parning (PIN kan ej krävas, annars följer du mjukvarans prompt).
4. Starta diagnosprogrammet och välj anslutningssätt Bluetooth (eller USB).

Första diagnosen

1. Välj bil/lastbil och ange modell/år (eller läs VIN om tillgängligt).
2. Kör ISS för helskanning, eller välj en specifik styrenhet (t.ex. motor, ABS, airbag).
3. Visa felkoder (DTC), livedata, kör aktiva tester eller anpassningar enligt hjälptexterna.
4. Spara/skriv ut rapport vid behov.

LED-indikering (exempel)

• Blå: Ström/BT redo
• Grön + Blå växlande: Aktiv kommunikation med ECU
• Röd: Fel eller batterispänning utanför säkert intervall (kontrollera 12/24 V)

Flight Recorder & rapporter

Med Flight Recorder kan du logga data under färd utan PC. Markera händelser med knapptryck för att snabbt hitta relevanta tidsstämplar vid analys. Importera loggar i mjukvaran och skapa rapporter för kunden eller verkstadsakten. Notera: Minneskort ingår ej.

Vanliga frågor (FAQ)

1. Fungerar den på både 12 V och 24 V?

Ja. Enheten känner av 12/24 V automatiskt och varnar om spänningen är för låg/hög.

2. Behövs internet?

Nej, diagnostik sker lokalt. Vissa funktioner/uppdateringar kan dock kräva internet på PC.

3. Stödjer den specialfunktioner som DPF-service, EPB, injektorkodning?

Ja, på många märken/modeller. Exakt stöd beror på fordon och databaspaket.

4. Är relätypen viktig (NEC vs NAIS)?

Båda är kvalitetsreläer. Typen kan variera per batch utan att påverka funktion.

5. Kan jag logga utan PC?

Ja, via Flight Recorder. Du behöver eget minneskort.

6. Kommer programvara och kablar med?

Innehåll kan variera per paket. Se förpackningsinnehåll nedan och produktens variantval i butiken.

Tips & bästa praxis

• Stabil spänning: Använd underhållsladdare vid kalibrering/programmering.
• Läs hjälptexterna: Rapport-/hjälpflikar visar förutsättningar och steg-för-steg.
• Dokumentera: Spara rapport före/efter åtgärd för spårbarhet.
• Rätt adapter: Vissa äldre/truck-kontakter kräver särskilda adapterkablar.
• Uppdatera databaser: Håll mjukvara/databaser aktuella för bästa modulstöd.
• Behöver du enklare OBD2-lösning? Se våra handhållna felkodsläsare.

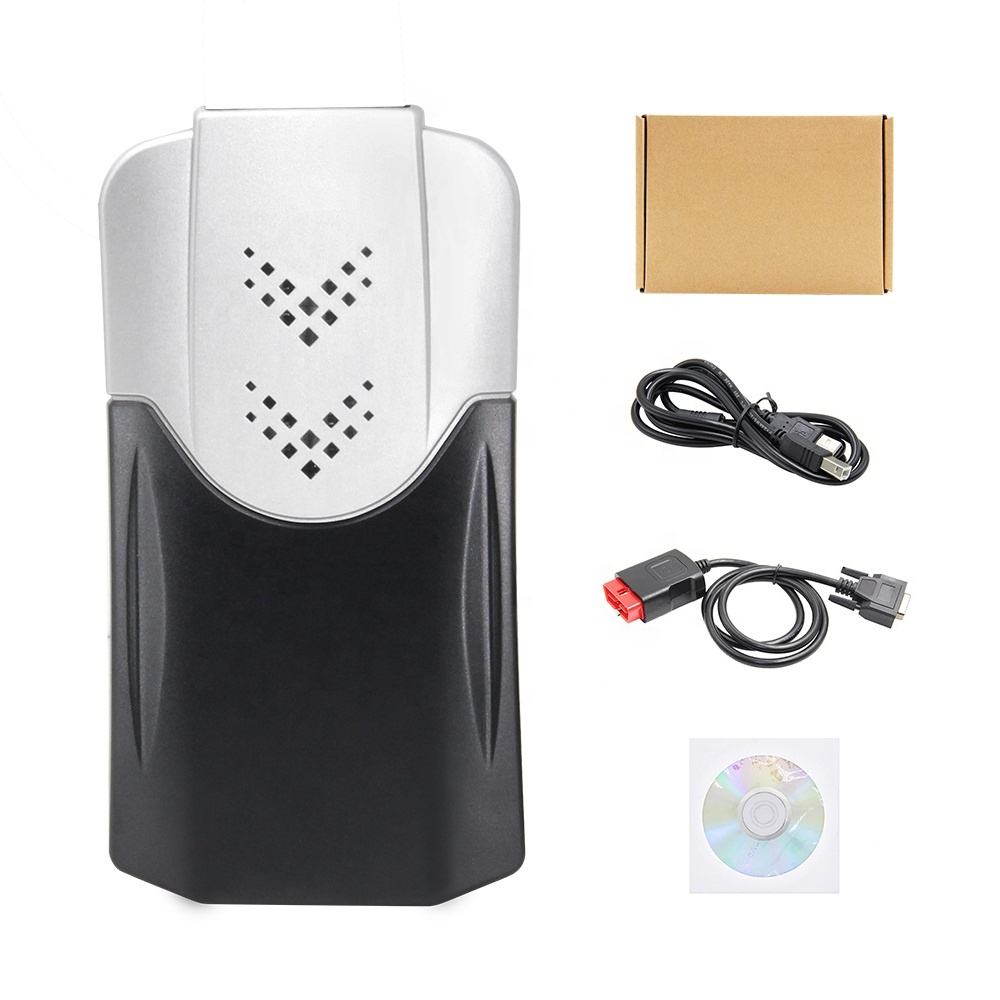

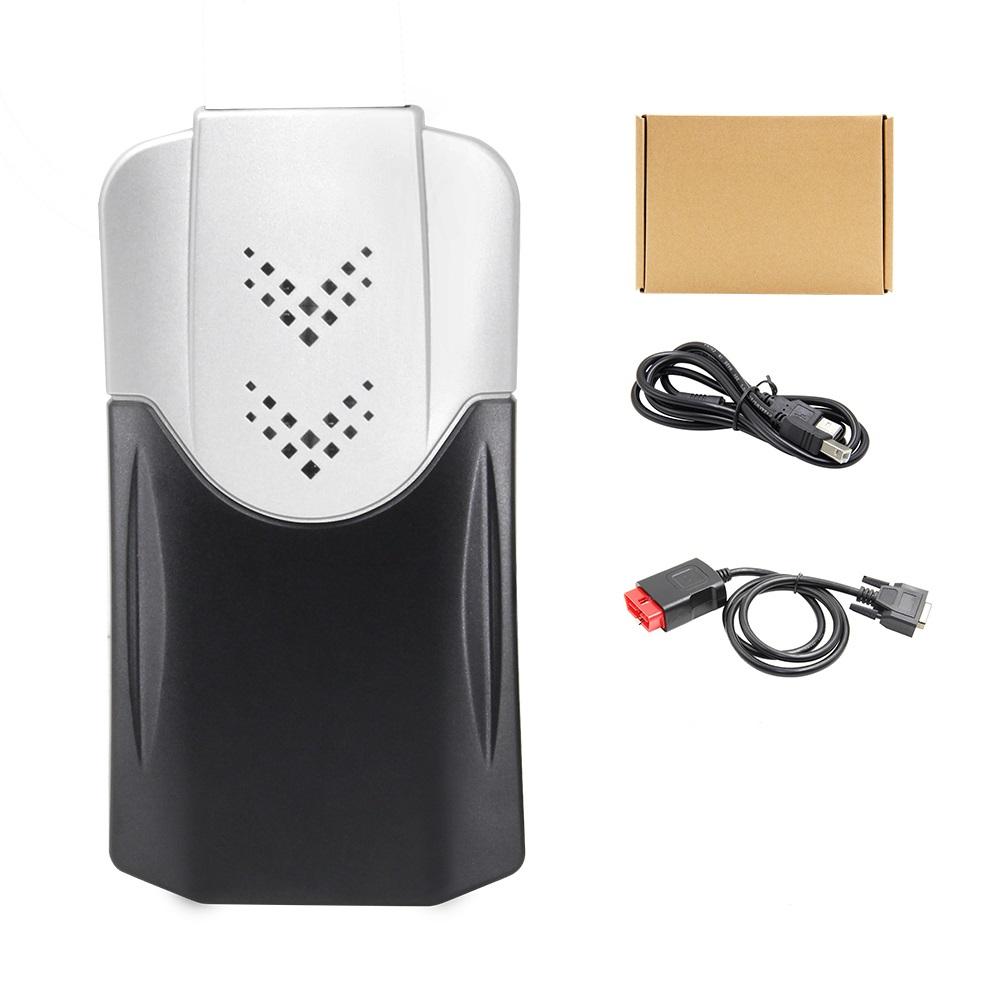

Förpackningsinnehåll

• 1 × VD TCS Pro (Wireless BT, V3.0 Double Green PCB)

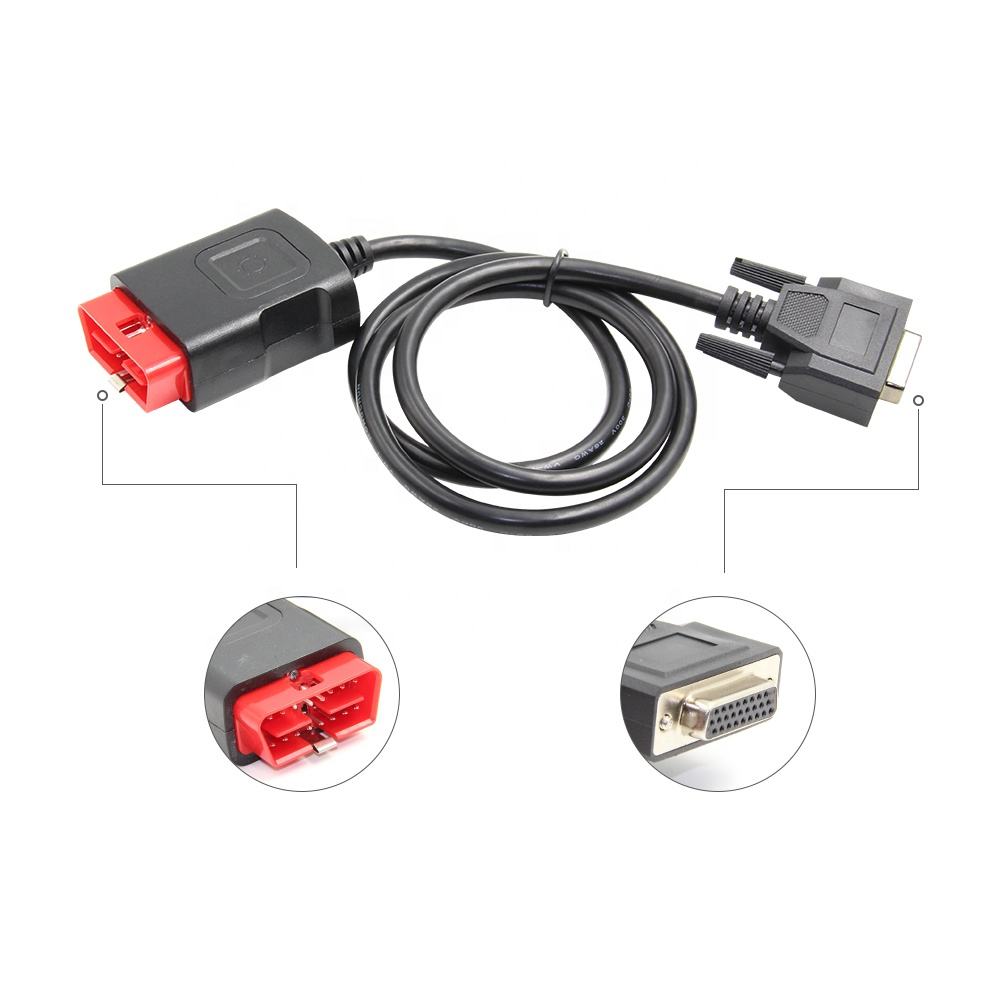

• 1 × 16-pin OBD-kontakt/kabel (beroende på paket)

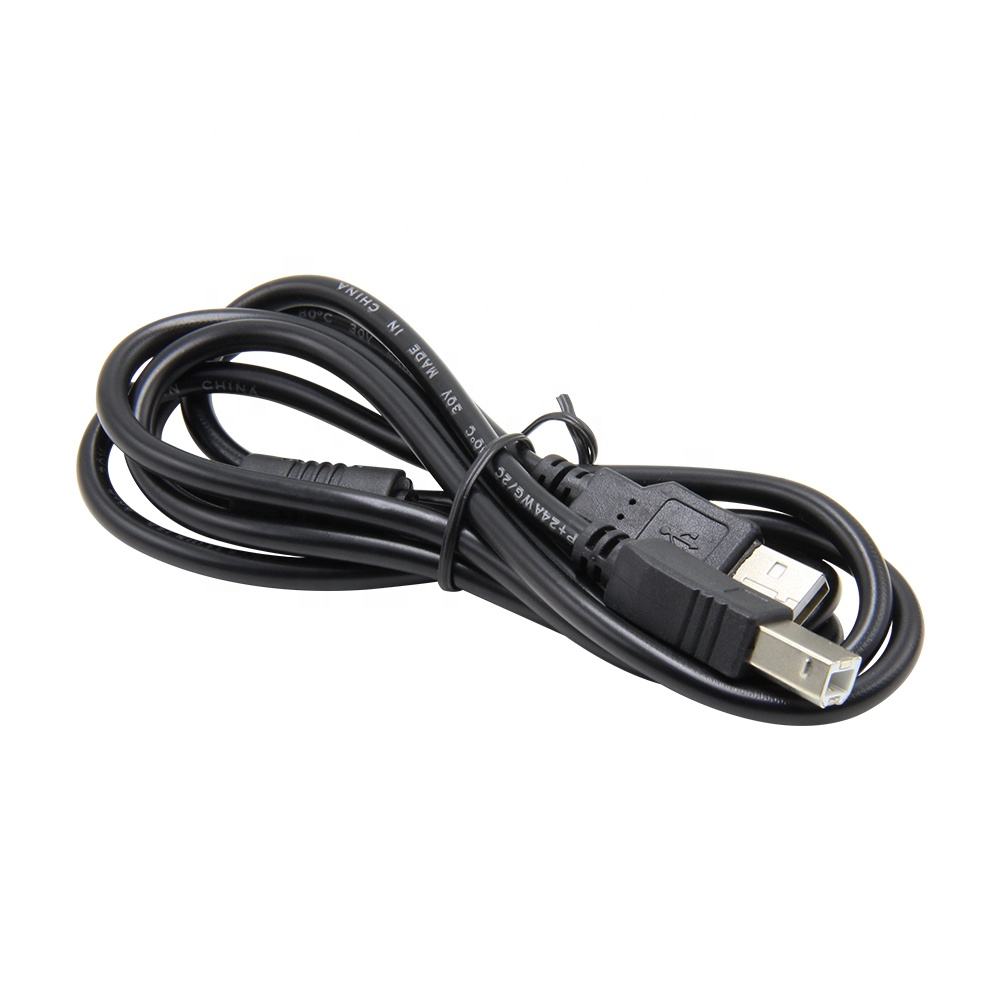

• 1 × USB-kabel (om tillämpligt)
• 1 × Snabbstart/Användarguide
• Inget mjukvara ingår.
• *Innehåll kan variera per batch/variant. Minneskort för Flight Recorder ingår ej.

Viktiga notiser & ansvar

• Funktionstäckning beror på fordon, årsmodell och installerad programvarudatabas.
• Följ alltid tillverkarens procedurer. Avbryt inte pågående kalibrering/programmering.
• All diagnostik sker på eget ansvar. Säkerställ säkra arbetsförhållanden och korrekt strömförsörjning.
• Relätyp (NEC/NAIS) och komponentbestyckning kan variera utan att påverka kvaliteten.

Sammanfattning

VD TCS Pro är en multimärkesdiagnos för både personbilar och tunga fordon med kraftfull multiplexer, stöd för 12/24 V, trådlös BT-anslutning och funktioner som ISS/ISI, VIN-läsning och Flight Recorder. V3.0-hårdvaran med dubbla gröna PCB-kort och 9241A-chip ger stabil kommunikation och lång livslängd – ett utmärkt val för verkstad och avancerad användare. 🔧

Säjs utan mjukvara.
