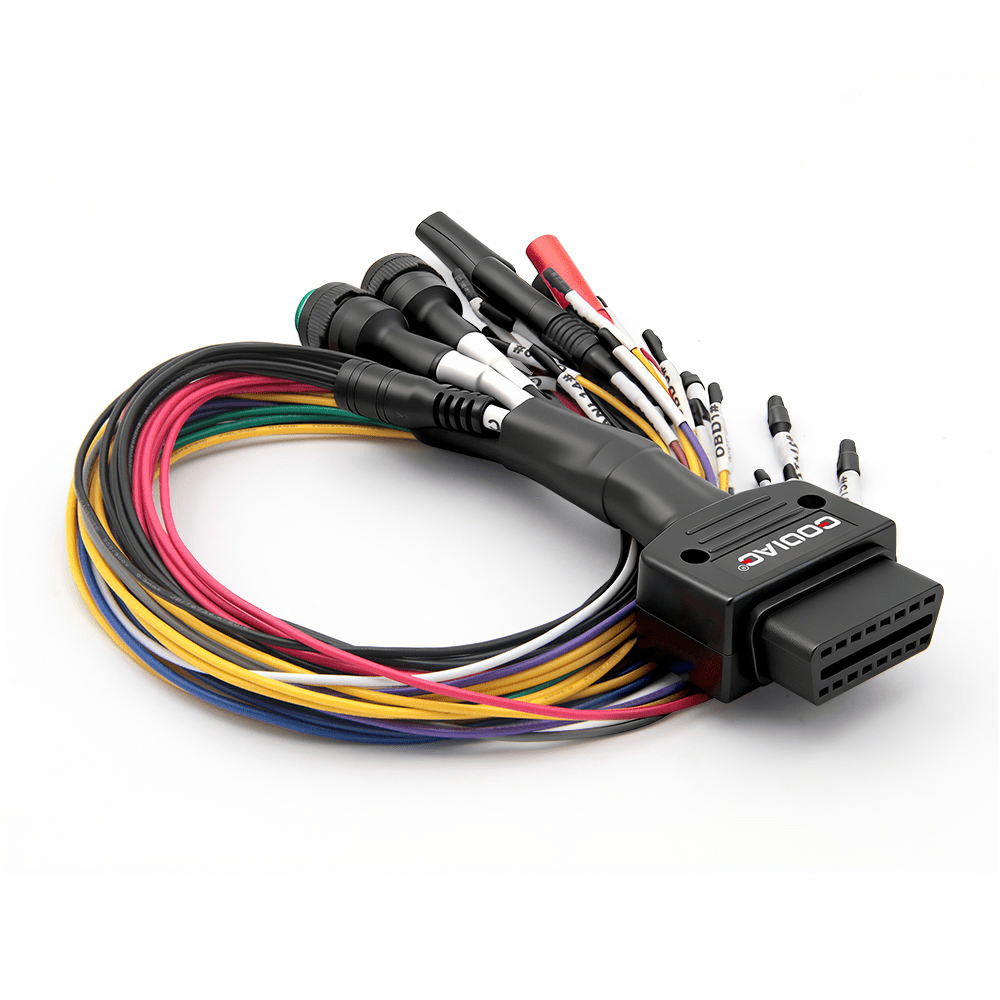

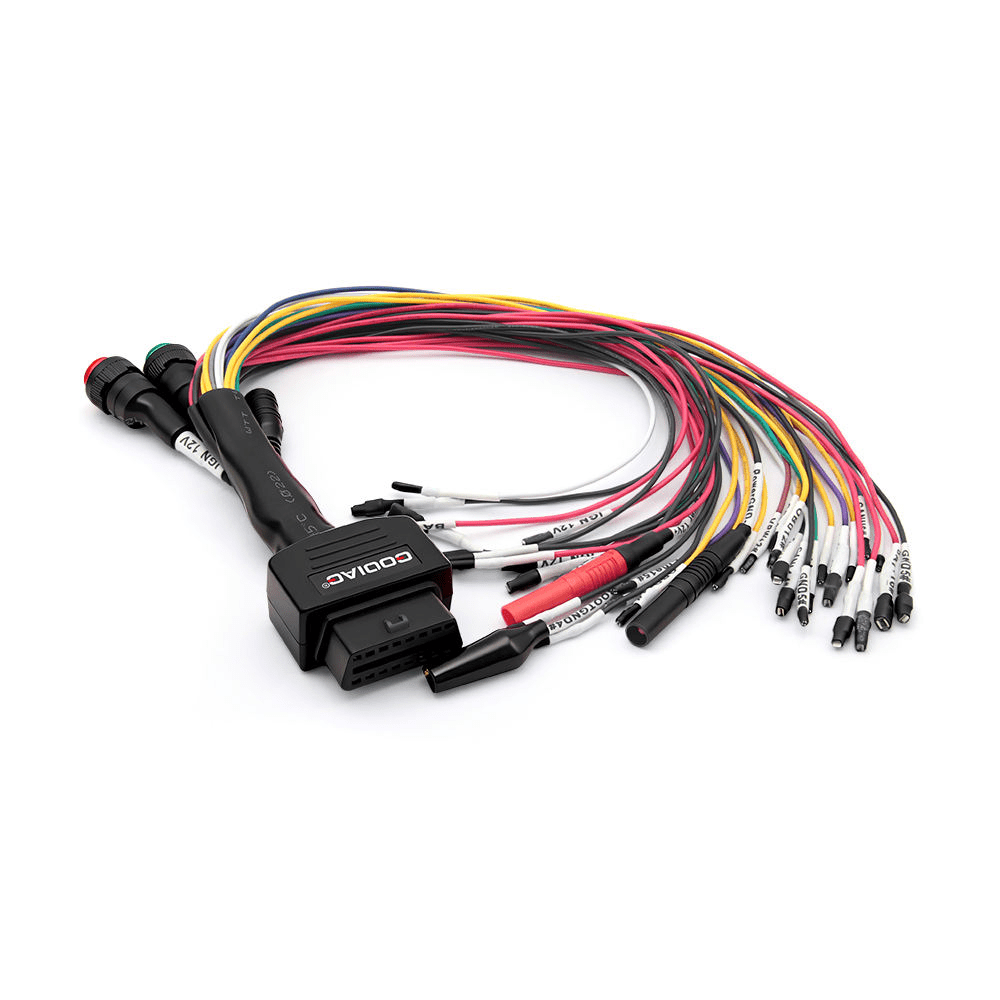

GODIAG Breakout Tricore OBD2 Jumper Cable – full protocol bänk-kabel för ECU/IMMO/Instrument (bench) med analog tändning, GND4/GND5 & CAN-resistans
GODIAG Breakout Tricore Cable är en avancerad OBD2 jumper-/bänkkabel för dig som arbetar med ECU, IMMO och instrumentkluster på bänk (bench). Den är byggd för att göra anslutningen säkrare, mer flexibel och snabbare när du programmerar eller läser styrenheter utanför bilen. Kabeln stödjer standard OBD2 full protocol med dubbel K-line och dubbel CAN-line, och är kompatibel med flera populära programmeringsverktyg – exempelvis MPPS, FGTECH och KESS V2 (enligt produktinformationen).
Den stora styrkan är att GODIAG-kabeln är byggd som en breakout-/testkabel med flera dedikerade portar: den stödjer DC-strömförsörjning och har en banana head (banankontakt) för säker, dedikerad strömport vid programmering. Du får dessutom independent GND4 och GND5 (för specialbehov vid ECU-programmering), en boot GND4 clip samt en GND4/GND5 short-circuit switch (vissa ECUs kräver kortslutningsläge vid programmering). För ännu mer kontroll finns en analog tändningsswitch (IG/IGN-simulering) som ger 12V på linjen märkt ING12V när knappen trycks – praktiskt när programvaran ber dig slå av/på tändningen under läsning/skrivning.
-
Typ: GODIAG Tricore OBD2 Jumper Cable (bench/breakout)
-
Protokoll: OBD2 full protocol (dubbel K-line, dubbel CAN)
-
Ström: DC power supply + banankontakt (dedikerad programmeringsport)
-
Jord: flera GND-anslutningar + independent GND4/GND5 + kortslutningsswitch
-
Tändning: analog ignition switch (ING12V får 12V vid aktivering)
-
Kompatibilitet: MPPS, FGTECH, KESSV2 m.fl. (enligt spec)
-
Extra: inbyggd CAN-protokoll kommunikationsresistans
✅ Rätt verktyg för seriös bench-programmering där du vill slippa “hemmasnickrade” kablar och få tydliga portar för power, jord och tändning.
Vad är en breakout/jumper-kabel för bench?
När du programmerar eller diagnostiserar ECU, IMMO eller instrumentkluster på bänk behöver du ofta: stabil ström, rätt jordpunkter, korrekt kommunikationslinje (CAN/K-line) och ibland även en tändningssignal (IG/IGN). En breakout/jumper-kabel fungerar som en central “hub” som gör det enklare att koppla rätt – med tydliga anslutningspunkter och funktioner som sparar tid och minskar risken för felkopplingar.
GODIAG Tricore-kabeln är byggd just för detta och inkluderar både säkerhets- och specialfunktioner som behövs vid avancerad ECU-programmering.
Produktfunktioner – enligt specifikation
1) Stöd för DC-strömförsörjning
Kabeln stödjer DC power supply, vilket är grunden för bench-arbete där ECU/kluster måste få korrekt matning under läs/skriv.
2) Banankontakt (banana head) för säker programmerings-ström
Dedikerad strömport med banankontakt – beskriven som “super programming dedicated connection port power supply” – för mer stabil och säker anslutning.
3) Independent GND4 & GND5
Separata jordpunkter GND4 och GND5 som möter behov hos vissa special-ECUs vid programmering.
4) Boot GND4 clip (kompatibel med MPPS/FGTECH/KESSV2)
Inkluderar boot GND4 clip och anges vara kompatibel med programmeringsutrustning som MPPS, FGTECH, KESSV2.

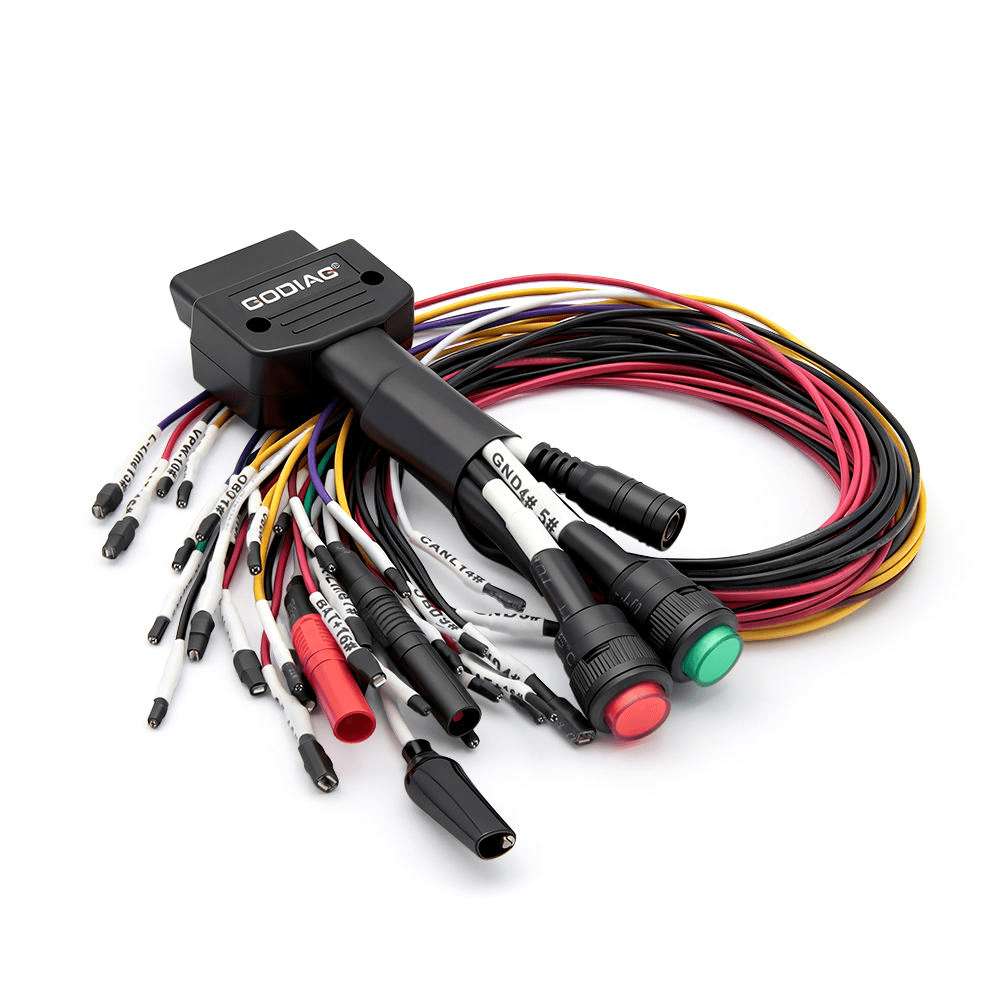

5) GND4/GND5 short-circuit switch
En switch för att snabbt växla mellan lägen där GND4 och GND5 kortsluts (vissa ECUs kräver detta vid programmering) eller hålls separerade när ECU behöver GND4 och GND5 oberoende.
6) Analog tändningsswitch + dedikerade tändningskablar
Inbyggd ignition analog switch samt kablar för tändningssimulering (1 stor + 2 små tändningskablar enligt texten).
7) OBD2 full protocol med dubbel K-line & dubbel CAN-line
Stöd för full protokollanslutning: double K line och double CAN line, samt flera power- och GND-portar: 3 stora och 2 små power plugs, 4 stora GND och 4 små GND.

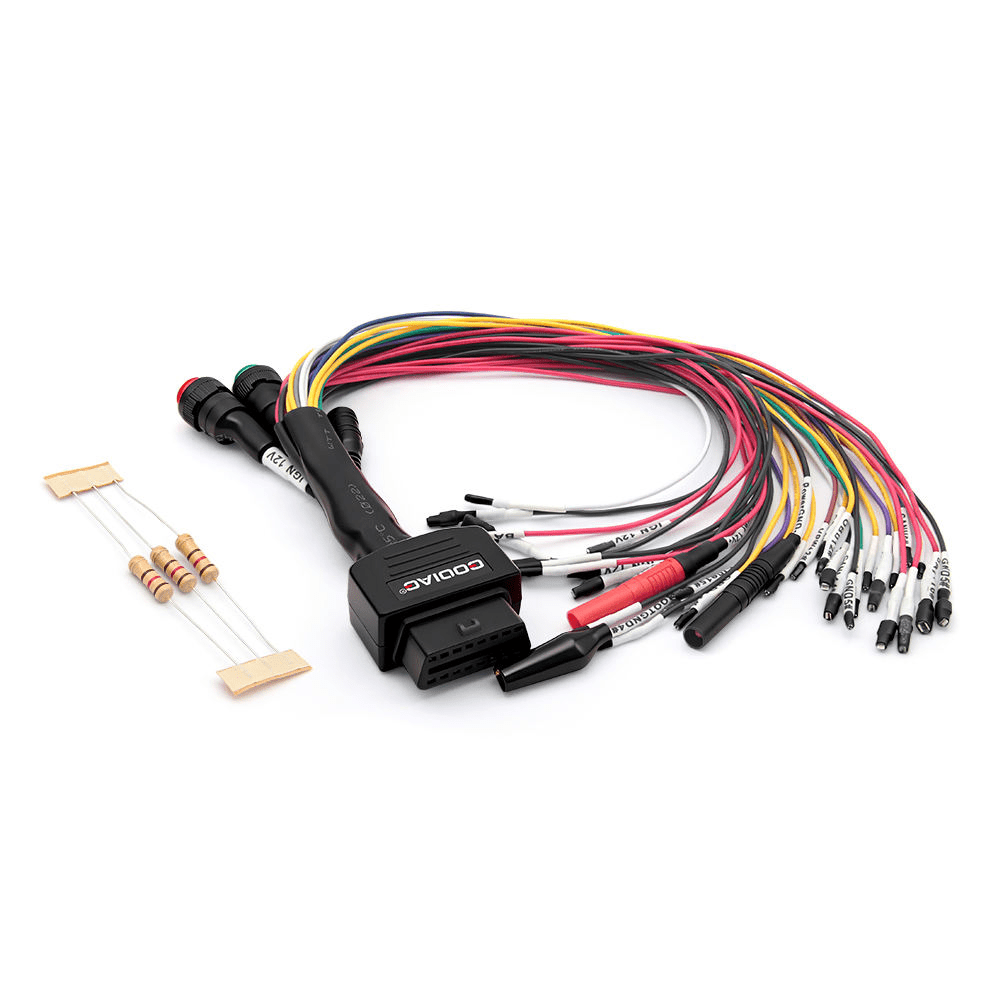

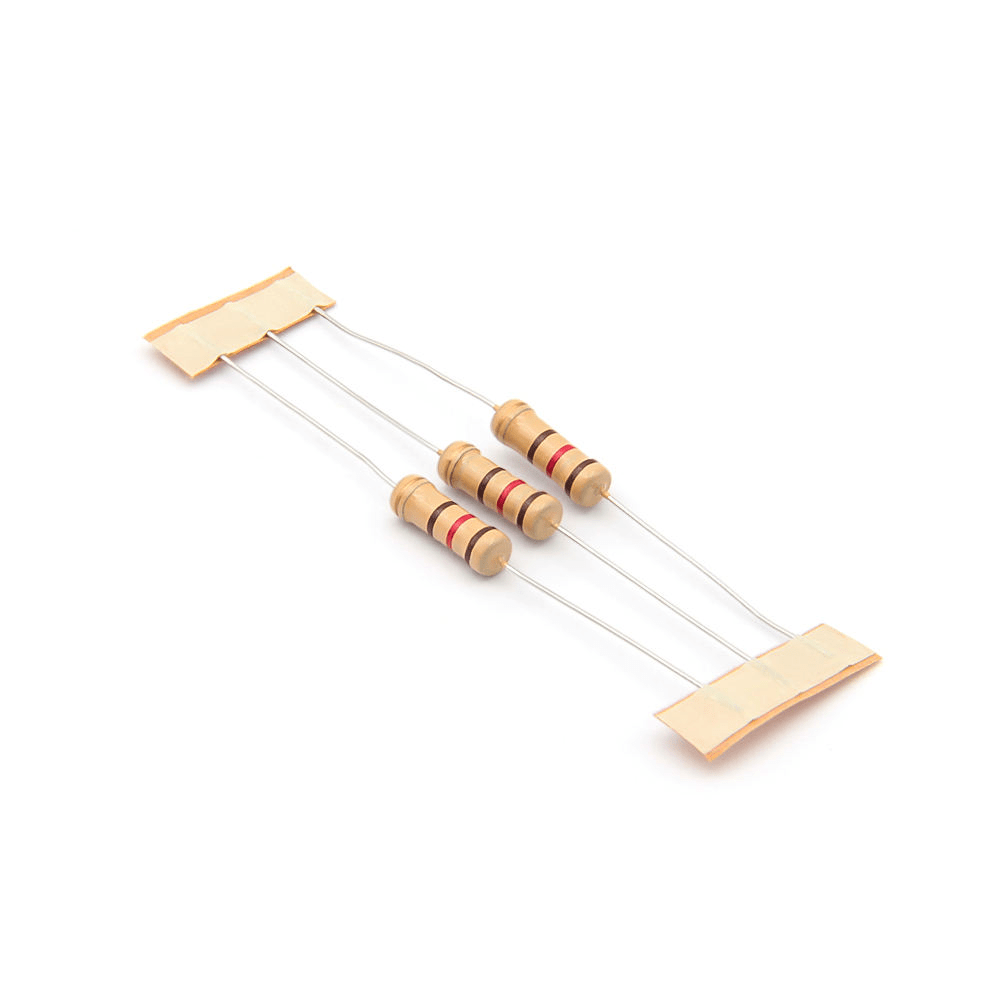

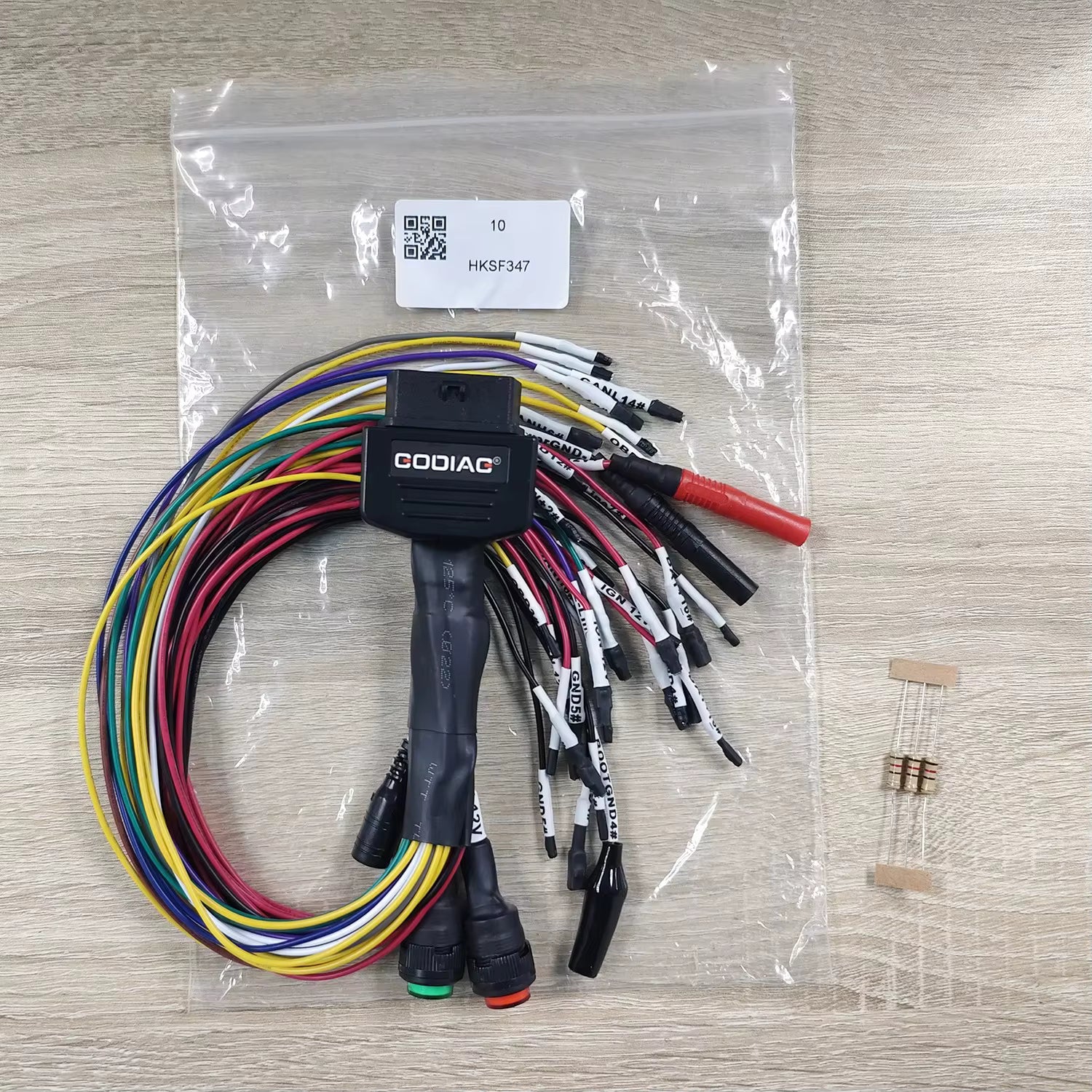

8) CAN-protokoll kommunikationsresistans
Kabeln är utrustad med CAN communication resistance (resistans för CAN-kommunikation), vilket är relevant i vissa bench-setup:er.
GND4/GND5 & short-circuit switch – så funkar det
Vissa ECUs kräver att GND4 och GND5 kopplas på ett särskilt sätt vid programmering. Därför finns en switch:
-
Normalläge (switch “pressed”): GND4-5 kopplas i kortslutningsläge (indikering “light” enligt texten).
-
Separat läge (switch “released”): GND4 och GND5 hålls oberoende för ECUs som behöver separat jordning.
Detta är en specialfunktion som sparar tid när du arbetar med olika ECU-typer och slipper bygga om kablage mellan jobben.
Vad är “analog ignition switch”?
Den analoga tändningsswitchen simulerar tändningsläge när du kör bench-programmering. Enligt produktbeskrivningen: när du trycker på ignition-switchen får ledningen märkt ING12V 12V. Detta är användbart eftersom vissa verktyg och programvaror under läsning/skrivning kan be dig att “slå på/av tändningen” – även när ECU:n ligger på bänk.
Med den här funktionen kan du följa instruktionerna utan att behöva flytta kablar eller bygla manuellt.

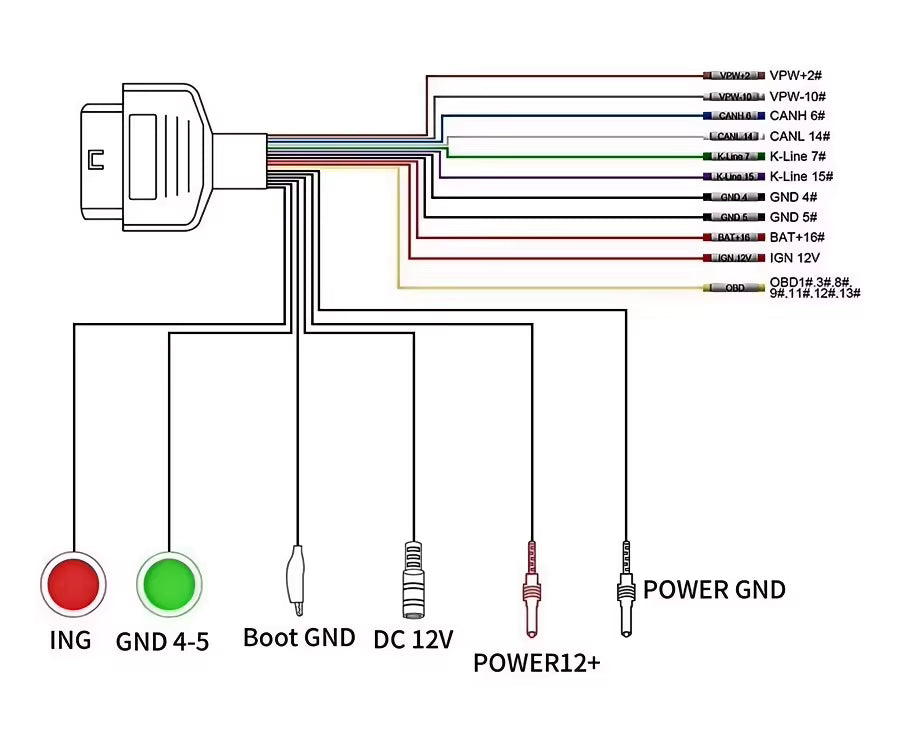

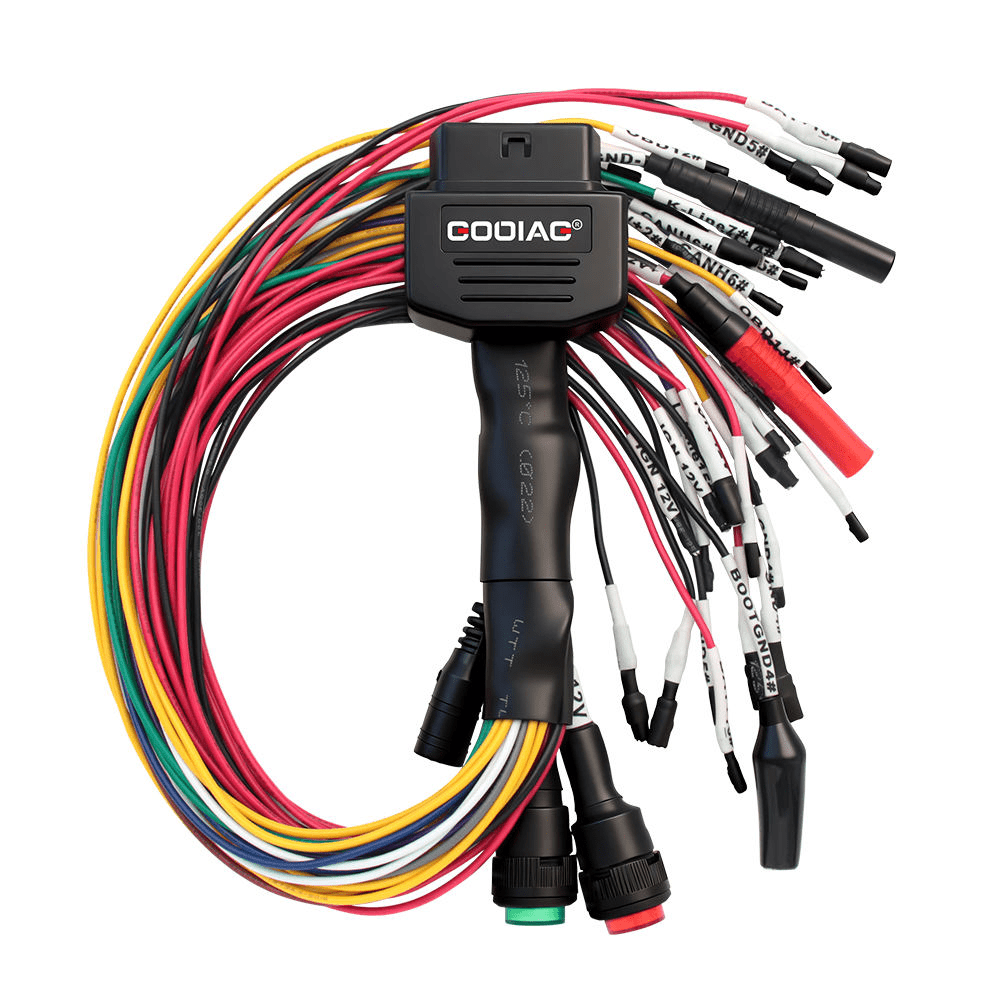

Full protocol OBD2 – dubbel K-line & dubbel CAN-line
Kabeln stödjer standard OBD2 full protocol-anslutning med:
-
Double K line (dubbel K-linje)
-
Double CAN line (dubbel CAN-linje)
-
Flera power-anslutningar: 3 stora + 2 små power plugs
-
Flera jord-anslutningar: 4 stora GND + 4 små GND
Poängen är att du får en mer flexibel breakout-lösning för olika bänk-uppkopplingar, där vissa moduler kräver annan uppsättning av matning/jord.
Kompatibilitet (enligt specifikation)
- Kompatibel med programmeringsutrustning som MPPS, FGTECH, KESSV2
- Avsedd för ECU / IMMO / Cluster på bänk (bench)
- Stöd för standard OBD2 full protocol (dubbel K-line / dubbel CAN-line)
Notis: Exakt funktion beror alltid på vilken ECU/modul du arbetar med och vilket programmeringsverktyg/mjukvara du använder.

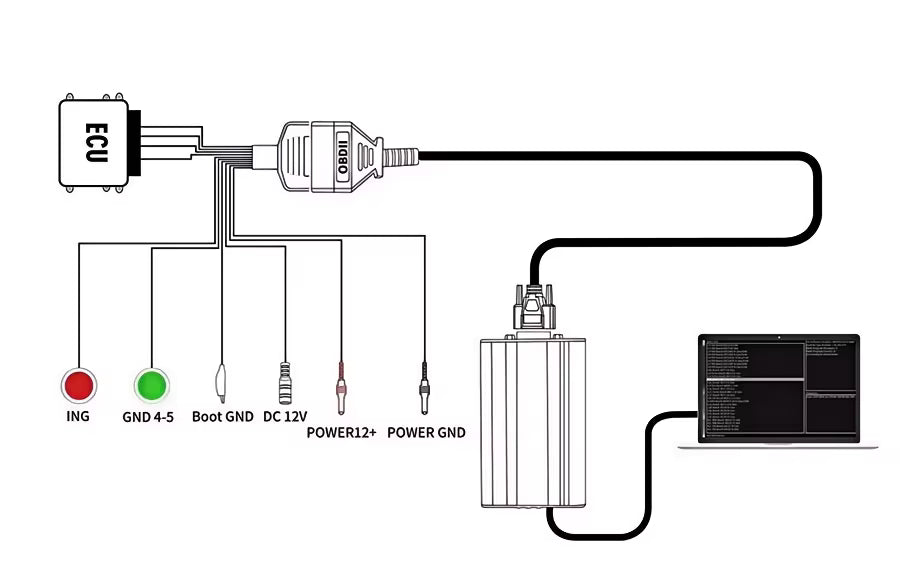

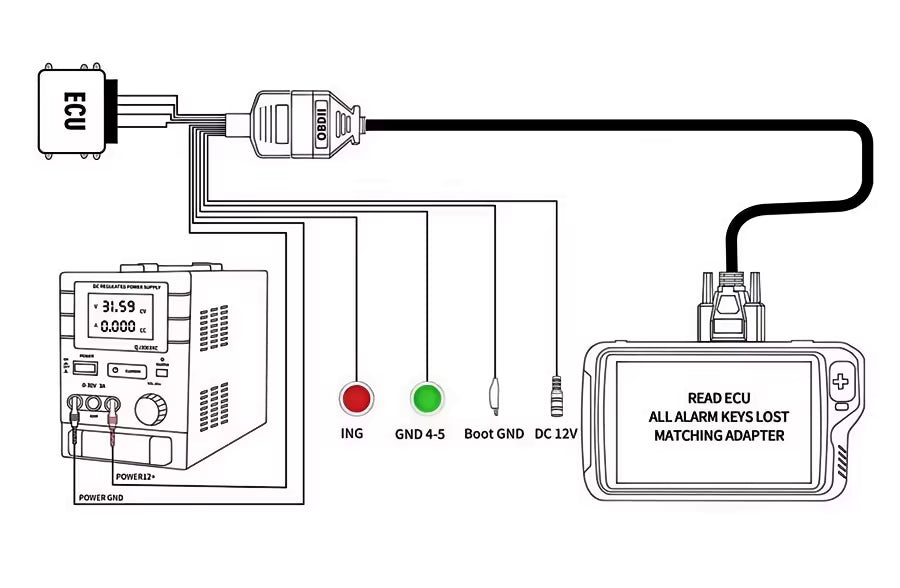

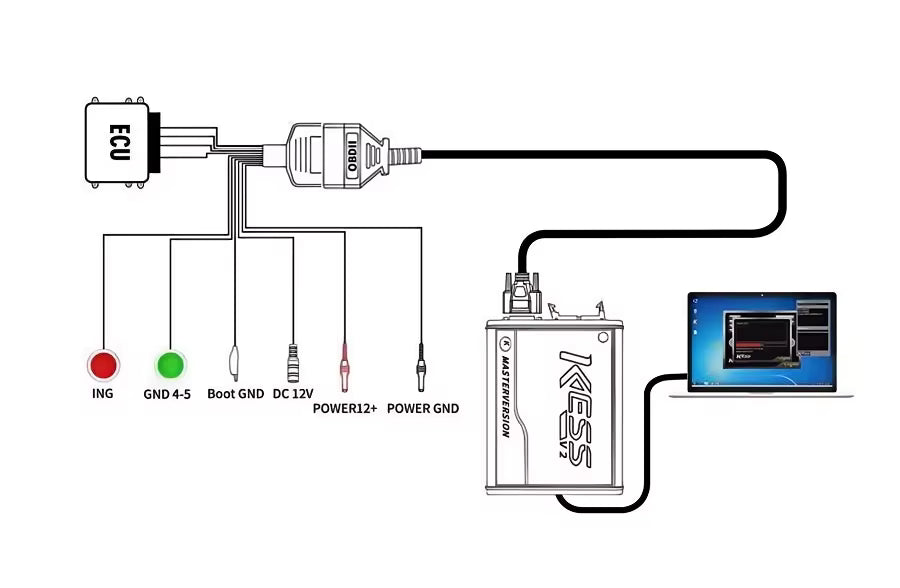

Steg-för-steg: Säker inkoppling på bänk (bench)
Bench-programmering kräver att du arbetar metodiskt. Nedan är en generell guide baserad på produktens funktioner. Anpassa alltid efter ECU-pinout, ditt verktyg och ditt arbetsflöde.
Förberedelser
- Identifiera ECU/IMMO/cluster och ta fram korrekt pinout/elschema.
- Ha en stabil DC-strömförsörjning och korrekt säkring/strömbegränsning i din bänksetup.
- Bestäm om din ECU kräver särskild hantering av GND4/GND5 eller boot-läge.
1) Välj GND4/GND5-läge
- Om din ECU kräver kortslutning av GND4/GND5 vid programmering: sätt switchen i pressed-läge.
- Om din ECU kräver separata GND4 och GND5: release switchen så att de blir oberoende.
2) Anslut ström
- Anslut DC-strömförsörjning via kabelns avsedda power-portar.
- För säker och stabil anslutning kan du använda den dedikerade banankontakten (banana head) enligt produktbeskrivningen.
- Kontrollera alltid polaritet och spänning innan du ansluter modulen.
3) Anslut jord
- Anslut GND enligt ditt pinout och använd vid behov extra jordpunkter (flera GND-portar finns).
- Om du använder boot-läge: använd boot GND4 clip enligt din ECU:s procedur.
4) Anslut kommunikationslinjer
- Välj rätt protokoll/linje: K-line eller CAN (dubbel uppsättning finns enligt spec).
- Se till att CAN-resistans (om det behövs i din setup) är korrekt hanterad – kabeln har CAN-kommunikationsresistans enligt produktinfo.
5) Simulera tändning vid behov
- När programvaran ber dig slå på/av tändning: använd analog ignition switch.
- Vid aktivering får ledningen märkt ING12V 12V enligt beskrivningen.
6) Kör läs/skriv och arbeta metodiskt
- Starta ditt verktyg (MPPS/FGTECH/KESSV2 eller annat kompatibelt) och följ proceduren för aktuell ECU.
- Om du får kommunikationsfel: dubbelkolla jord, CAN/K-line, resistans och tändningssimulering.
- Ändra bara en sak i taget när du felsöker, så hittar du orsaken snabbare.
Viktigt: Bench-programmering kan skada ECU om du matar fel spänning eller kopplar fel. Använd alltid korrekt pinout och säker strömförsörjning.
FAQ – Vanliga frågor
1) Vad är detta för typ av kabel?
En breakout/OBD2 jumper-kabel för bench-arbete med ECU/IMMO/instrumentkluster.
2) Vad betyder “full protocol OBD2” här?
Enligt specifikationen stödjer den OBD2 full protocol med dubbel K-line och dubbel CAN-line.
3) Vilka programmeringsverktyg är den kompatibel med?
Den anges vara kompatibel med MPPS, FGTECH och KESSV2 (enligt produkttext).
4) Vad är GND4 och GND5?
Extra/individuella jordpunkter som vissa ECUs kräver vid programmering. Kabeln har både independent GND4/GND5 och möjlighet att kortsluta dem via switch.
5) Hur fungerar GND4/GND5 switchen?
Switchen är normalt pressed för kortslutningsläge (indikering “light” enligt texten). Vid behov av separat GND4/GND5 släpper du switchen.
6) Vad är “boot GND4 clip”?
En klämma för boot-läge kopplat till GND4, kompatibel med flera programmeringsverktyg enligt specifikationen.
7) Vad är analog ignition switch?
En tändningssimulering: när du trycker på knappen får kabeln märkt ING12V 12V. Används när verktyget ber dig slå tändning av/på vid bench-programmering.
8) Har kabeln stöd för CAN-resistans?
Ja, den är utrustad med CAN protocol communication resistance enligt produktbeskrivningen.
9) Är detta en OBD2-förlängningskabel för vanlig diagnos i bil?
Den är primärt beskriven för ECU/IMMO/cluster bench och programmering. Den kan användas i många setup:er, men är inte samma sak som en enkel förlängning.
10) Kräver den extra strömförsörjning?
Den stödjer DC power supply och har dedikerade power-portar. Exakt behov beror på din modul och din bench-setup.
Notiser & ansvarsfriskrivning
- Bench-programmering innebär risk. Fel spänning, fel pinout eller fel jord kan skada ECU/IMMO/cluster.
- Använd alltid korrekt pinout och en stabil, säkrad DC-strömförsörjning med lämplig strömbegränsning.
- GND4/GND5-läge och boot-procedurer varierar mellan ECU-typer. Följ alltid instruktioner för just den ECU du arbetar med.
- Kompatibilitet med MPPS/FGTECH/KESSV2 är enligt produktinformationen. Funktioner och stöd kan variera beroende på version av verktyg och mjukvara.
