KONNWEI KW206 – HUD Auto Gauge + OBD2 Scanner med smarta varningar

HUD Auto Gauge KONNWEI KW206 – OBD2 bilscanner med VSS/RPM/VOLT/ECT, smarta larm & färgdisplay

KONNWEI KW206 är en 2-i-1 lösning: en HUD-instrumentmätare (Head-Up-style skärm) och en OBD2/EOBD felkodsläsare i samma enhet. Den 3,5” färgdisplayen visar realtidsdata som hastighet (VSS), varvtal (RPM), laddspänning (VOL) och kylvätsketemperatur (ECT), samtidigt som du kan läsa/ta bort felkoder, se livedata, I/M-status och frysrutor. Enheten har smarta larm för överspeed och temperatur, auto-dimning dag/natt, automatisk avstängning samt stöd för flera språk. Allt drivs via bilens OBD2-uttag – inga batterier krävs.

KW206 passar dig som vill få bättre överblick över viktiga motorvärden under körning, slippa titta ner på instrumentklustret, och samtidigt ha en riktig OBD2-scanner till hands. Den är enkel att montera (3M-tejp), enkel att använda (plug-and-play) och levererar snabb uppdateringsfrekvens med låg fördröjning. Dessutom ingår livstids fria uppdateringar via PC-program (Windows).

Kort sammanfattning (200–300 ord)
KONNWEI KW206 är en kompakt HUD-mätare och OBD2-scanner som visar realtidsdata på en tydlig 3,5” färgskärm och varnar när värdena avviker. Du ser bl.a. hastighet, varvtal, spänning och kylvätsketemperatur och kan själv välja enheter (km/h–mph, °C–°F). Enheten fungerar på de flesta OBD2-kompatibla fordon och stödjer alla vanliga protokoll (ISO9141-2, KWP2000, J1850 VPW/PWM, CAN). Utöver instrumentfunktionen kan du läsa och radera felkoder (inkl. pending), visa livedata som grafer/värden, kolla I/M Readiness, se frysrutor, göra enkla tester och hämta fordonets VIN/CIN/CVN. KW206 har smarta larm för t.ex. överspeed och hög kylvätsketemperatur, auto-dimning för nattkörning samt auto-sleep för att inte belasta batteriet. Installation görs på några minuter: anslut i 16-poligt OBD2, fäst medföljande 3M-tejp och välj språk/enheter. Perfekt för pendlare, hobbymeckar och yrkesförare som vill ha tydligare kördata och samtidigt slippa en separat felkodsläsare. Vi rekommenderar KW206 som ett prisvärt steg upp från enkla donglar: du får riktig display, snabb uppdatering och en mer säker körupplevelse när du kan hålla blicken närmare vägen.

Varför välja KONNWEI KW206?

• 2-i-1: HUD-mätare + OBD2/EOBD-scanner i en och samma enhet.
• Tydlig 3,5” färgdisplay: stor, ljusstark och auto-dimmas dag/natt.
• Smarta larm: överspeed, låg/hög spänning, hög kylvätsketemp m.m. (går att anpassa).
• Realtidsdata (34 datapunkter): t.ex. VSS, RPM, spänning, ECT, motorlast, bränsletrim, O2-sensordata, bränslenivå m.m.
• Full OBD2-funktion: läs/radera DTC, I/M-status, frysruta, livedata, O2/EVAP-data, VIN/CIN/CVN.
• Plug-and-play: ström via OBD2 – inga extra kablar eller batterier.
• Brett protokollstöd: ISO 9141-2, ISO 14230-4 (KWP), SAE J1850 PWM/VPW, ISO 15765-4 CAN (11/29 bit, 250/500 kbit/s).
• Auto-sleep: stänger ned efter motor av – minskar risken för batteridränering.
• Livstids uppdateringar: enkel uppdatering via Windows-PC.

Vill du se fler OBD2-skannrar och HUD-liknande lösningar? Besök vår samlingssida: Felkodsläsare & OBD2-verktyg.

Funktioner i detalj

HUD-instrument (Head-Up-style)

KW206 visar nyckelvärden i ögonhöjd på sin färgdisplay så att du slipper flacka med blicken. Du kan välja layout, enheter och vilka datapunkter som visas.

• VSS (Vehicle Speed): hastighet i km/h eller mph.
• RPM: varvtal med snabb uppdatering.
• VOL: batteri/laddspänning i realtid (typiskt 13,2–14,8 V vid laddning).
• ECT: kylvätsketemperatur med varningströskel.
• Fler data: motorlast, insugstryck, insugstemp, bränsletrim (STFT/LTFT), O2-sensorers värden, bränslenivå, EVAP/monitordata m.m.

Smarta larm

• Överspeed: ställ egen hastighetsgräns.
• Temperaturlarm: varnar vid hög ECT.
• Spänningslarm: låg/hög systemspänning.
• Egenkonfigurerade gränser: anpassa efter bil och körstil.

OBD2/EOBD-diagnostik

• Läs/radera felkoder: generiska (P0, P2, P3, U0), tillverkarspecifika (P1, P3, U1) och pending.
• I/M Readiness: se vilka emissionsmonitorer som är klara inför besiktning.
• Frysruta: fånga ECU-snapshot när felet uppstod.
• Livedata: följ sensorvärden i text/graf.
• O2/EVAP-data: övervaka syresensorer och evaprelaterade tester.
• Fordonsinfo: VIN, CIN, CVN direkt från ECU.

Prestanda & komfort

• Snabb uppdateringsfrekvens: låg latens ger stabil visning vid acceleration/motorbroms.
• Auto-dimning: anpassar ljusstyrka efter dag/natt.
• Auto-sleep: stänger av sig själv en stund efter att motorn stoppats.
• Multispråk: gränssnitt på bl.a. engelska, spanska och ryska (kan variera per firmware).

Specifikationer

• Typ: Engine Analyzer / HUD-mätare + OBD2/EOBD-scanner
• Display: 3,5” färg (TFT), auto-dimning
• Matning: 12 V DC via 16-poligt OBD2
• Effekt: ca 0,77 W
• Protokollstöd (OBD2): ISO 9141-2, ISO 14230-4 KWP (slow/fast), SAE J1850 PWM (41,6 kbit/s), SAE J1850 VPW (10,4 kbit/s), ISO 15765-4 CAN (11/29-bit, 250/500 kbit/s)
• Funktioner: läs/radera DTC, I/M, frysruta, livedata, O2/EVAP, VIN/CIN/CVN, smarta larm
• Språk (exempel): engelska, spanska, ryska (kan variera per version)
• Uppdateringar: livstid via Windows-PC (gratis)
• Montering: 3M-tejp (ingår)
• Garanti: 12 månader (original KONNWEI)

Kompatibilitet

KW206 fungerar på OBD2/EOBD-kompatibla 12 V personbilar och lätta fordon (bensin/diesel/hybrid) med 16-poligt OBD2-uttag. Generella riktlinjer:

• USA: 1996- → (OBD2)
• EU: Bensin ca 2001- →, Diesel ca 2004- → (EOBD)
• Asien: de flesta ca 2006- →

Observera: Vissa modeller/årsmodeller kan avvika. Tunga fordon (24 V) och äldre fordon utan OBD2 stöds ej. Om din bil använder JOBD (vissa japanska marknader) kan funktionalitet variera.

Letar du efter andra OBD2-lösningar? Se vårt sortiment: OBD2 & felkodsläsare.

Installation & snabbstart (steg-för-steg)

1. Förbered: Parkera säkert, stäng av motorn. Lokalisera OBD2-uttaget (oftast under instrumentbrädan vid förarplatsen).
2. Anslut: Sätt in KW206 i OBD2-uttaget. Enheten får ström direkt.
3. Placera skärmen: Rengör ytan på instrumentbrädan där du vill ha enheten. Fäst medföljande 3M-tejp och tryck till.
4. Starta bilen: Slå på tändning/Start. KW206 startar och läser ECU-data.
5. Grundinställningar: Välj språk, enheter (km/h/mph, °C/°F), ljusstyrka och vilka datapunkter du vill visa.
6. Ställ in larm: Ange gränsvärden för hastighet, temperatur och spänning vid behov.
7. OBD2-diagnostik: Navigera till diagnosmenyn för att läsa/ta bort DTC, visa I/M-status, livedata och frysrutor.
8. Avslut: Efter körning stängs KW206 ned automatiskt några minuter efter motorstopp (auto-sleep).

Vanliga frågor (FAQ)

Visar KW206 medelhastighet eller genomsnittlig förbrukning?

KW206 visar realtidsvärden (momentan förbrukning och summerad förbrukning per körning). Genomsnitt över längre tid behöver du räkna själv eller använda bilens färddator om tillgänglig.

Visar den oljetemperatur?

Nej, den visar kylvätsketemperatur (ECT). Oljetemperatur stöds normalt inte via standard-PID på många bilar.

Hur monteras enheten?

Med 3M dubbelhäftande tejp. Sitter stadigt och kan tas bort utan åverkan på de flesta ytor.

Behöver jag stänga av den manuellt?

Nej. KW206 stänger av automatiskt efter att ECU-aktivitet upphör (några minuter efter motor av).

Fungerar den på min bil?

Om din bil är OBD2/EOBD-kompatibel (de flesta bensin 2001-, diesel 2004- i EU samt USA 1996-) så fungerar KW206 normalt. Osäker? Sök efter etiketten “VEHICLE EMISSION CONTROL INFORMATION” under motorhuven, eller kolla vår OBD2-kategori.

Kan jag byta enheter?

Ja. Växla mellan km/h–mph och °C–°F i inställningarna.

Påverkar KW206 bilens batteri?

Enheten har auto-sleep och drar mycket lite i viloläge. Vi rekommenderar alltid att produkten kopplas ur om bilen långtidsparkeras i kyla för att minimera varje mikroförbrukning.

Stödjer den utskrift/rapport?

Ja, du kan uppdatera och skriva ut data via PC (Windows). Se avsnittet “Uppdatering & utskrift”.

Visar KW206 total bil-mätarställning?

Nej, KW206 visar sina egna distans/consumption-räkningar från det att enheten anslöts (som en trippmätare), inte bilens odometer.

Tips & bästa praxis

• Placering: Montera så att du snabbt kan ögna skärmen utan att täcka siktfältet.
• Kalibrering: Om hastighet avviker från instrumentklustret, välj exakt däckdimension i bilens system (om möjligt) och använd KW206 enhetsinställningar.
• I/M Readiness: Efter batteribyte eller kodradering kan monitorer vara “Not Ready”. Kör en komplett körprofil innan besiktning.
• Kodradering: Radera inte felkoder utan åtgärd. Använd DTC-texten för felsökning.
• Firmware: Uppdatera då och då via PC för stabilitet och nya funktioner.

Uppdatering & utskrift (Windows)

1. Ladda ned program via KONNWEI:s PC-verktyg (Windows XP/7/8/10).
2. Anslut KW206 med USB-kabel (när enheten är i uppdateringsläge).
3. Starta verktyget och sök efter firmware. Följ guiden för uppdatering.
4. Utskrift/Export: Exportera data/rapporter via samma verktyg vid behov.

Tips: Inaktivera eventuellt antivirus tillfälligt om drivrutinen blockeras vid installation.

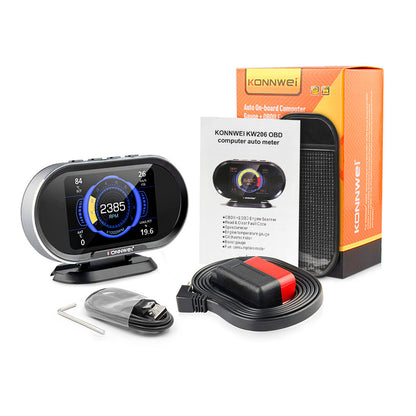

Leveransomfattning

• 1 × KONNWEI KW206 HUD/OBD2-enhet
• 1 × 3M fästtejp
• 1 × USB-kabel (för uppdatering/utskrift)
• 1 × Användarmanual

Viktiga notiser & ansvarsfriskrivning

• Kompatibilitet: KW206 kräver OBD2/EOBD. Vissa marknads-/årsmodellsavvikelser förekommer.
• JOBD: Japanska marknader kan använda JOBD – funktionalitet kan vara begränsad.
• 24 V: Tunga fordon (24 V) stöds inte.
• Säkerhet: Avläsning och diagnos sker på egen risk. Titta alltid på vägen – ställ in skärmens innehåll före körning.
• Kodradering: Att radera felkoder utan åtgärd kan maskera problem; felsök alltid orsaken.

Exempel på användningsområden

• Pendling: följ förbrukning i realtid och spänning (värdefullt vintertid).
• Långresor: håll koll på temperaturer och varvtal i backar/varm väderlek.
• Felsökning: snabb DTC-avläsning och livedata (t.ex. O2 och bränsletrim) vid ojämn gång.
• Övervakning: larm vid överspeed, hög temp eller spänningsavvikelse.

Komplett mini-manual (HTML)

1. Säkerhet & förberedelser

• Parkera och säkra fordonet, dra åt parkeringsbroms.
• Kontrollera att fordonet har 16-poligt OBD2-uttag och 12 V elsystem.
• Starta inte felsökning i trafikerad miljö.

2. Montering

1. Rengör den tänkta monteringsytan på instrumentbrädan.
2. Fäst 3M-tejpen på enhetens bas och tryck fast ordentligt.
3. Anslut KW206 i OBD2-uttaget under instrumentpanelen.

3. Första uppstart

1. Slå på tändningen (ACC/ON) eller starta motorn.
2. Välj språk och enheter (km/h/mph, °C/°F).
3. Välj vilka datapunkter du vill visa i HUD-layouten.

4. Smarta larm

1. Öppna menyn Alarm.
2. Ange gränser för hastighet, spänning och ECT.
3. Spara – larmen aktiveras direkt.

5. OBD2-diagnostik

1. Gå till Diagnos → Läs koder för att visa aktuella/pending felkoder.
2. Välj I/M Readiness för monitorstatus inför besiktning.
3. Använd Livedata för att följa sensorer i realtid – växla mellan lista/graf.
4. Frysruta: öppna senaste freeze frame för ögonblicksbild vid fel.
5. Radera koder: åtgärda orsak, radera sedan – vissa koder kräver körning för att återkomma om felet kvarstår.

6. PC-uppdatering & utskrift

1. Ladda ned uppdateringsverktyget, installera drivrutin.
2. Starta KW206 i uppdateringsläge och anslut via USB.
3. Sök efter ny firmware och uppdatera. Exportera/skriv ut rapporter om du önskar.

7. Underhåll

• Håll skärmen ren med mjuk mikrofiberduk.
• Koppla ur enheten vid långtidsförvaring av bilen för att minimera stand-by-förbrukning.

Tekniska protokoll & standarder

KW206 stödjer:

• SAE J1850 PWM (41,6 kbit/s)
• SAE J1850 VPW (10,4 kbit/s)
• ISO 9141-2 (5-baud init)
• ISO 14230-4 KWP (5-baud/fast init, 10,4 kbit/s)
• ISO 15765-4 CAN (11/29-bit ID, 250/500 kbit/s)

Jämfört med enklare donglar

• Skärm: Inbyggd skärm (ingen mobil krävs).
• Säkerhet: Mindre distraktion – datan syns direkt i synfältet.
• Stabilitet: Snabb uppdatering med låg latens.
• Funktion: Full OBD2-scanner + HUD i ett paket.

Felsökning – snabbråd

• Ingen ström: Kontrollera att OBD2-uttaget har 12 V. Prova annan bil eller säkring.
• Ingen data: Starta motorn, vänta 10–30 s. Välj rätt protokoll (auto fungerar oftast).
• Fladdrig bild nattetid: Slå på auto-dimning eller sänk ljusstyrkan.
• Fel klockslag/enheter: Kontrollera språk/enhetsinställningar.

Sammanfattning

KONNWEI KW206 är en smart, prisvärd och kraftfull kombination av HUD-mätare och OBD2-scanner. Den ger dig realtidskontroll över bilens viktigaste parametrar, minskar blickförflyttningar och levererar full OBD2-funktion för snabb felsökning. Med smarta larm, auto-dimning och auto-sleep är den lika hemma hos pendlare som i händerna på hobbymeckar och proffs.
