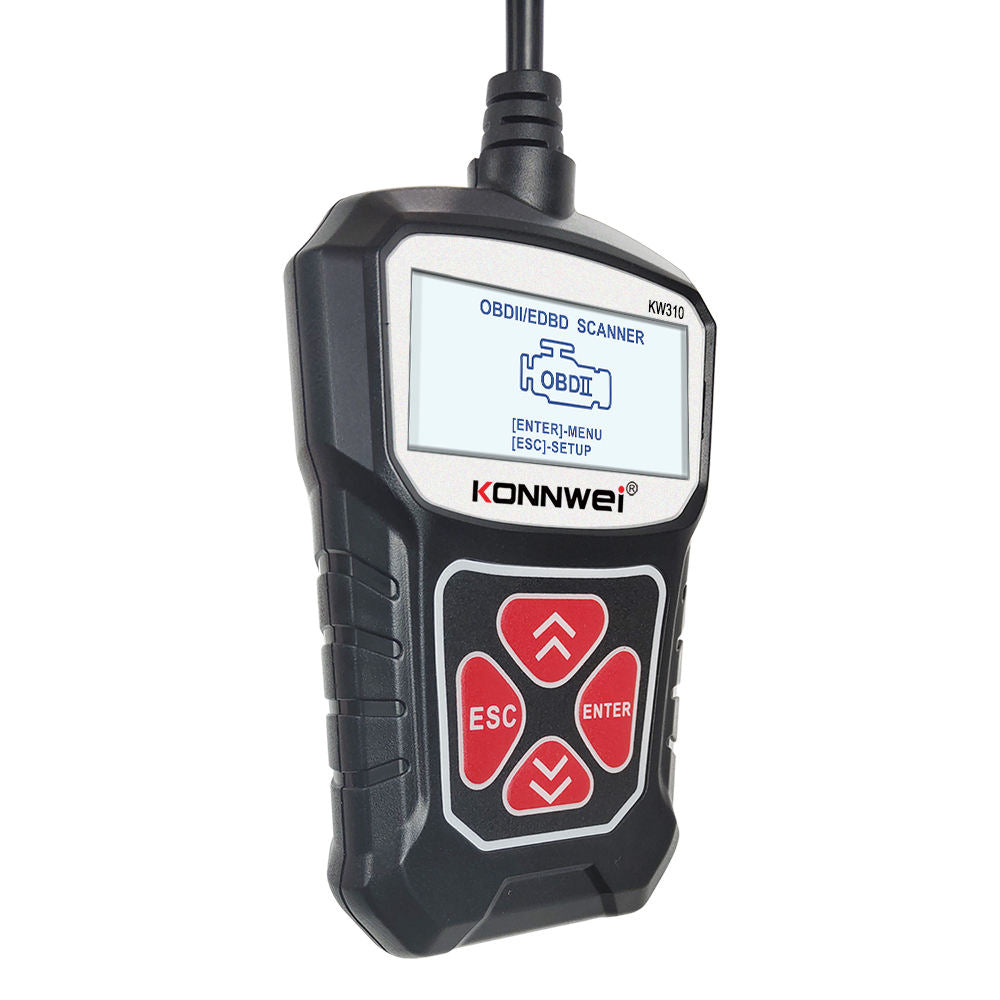

KONNWEI KW310 – Car Diagnostic Tool OBD2/EOBD/CAN Engine Trouble Scanner

Introduktion – vad är KW310?

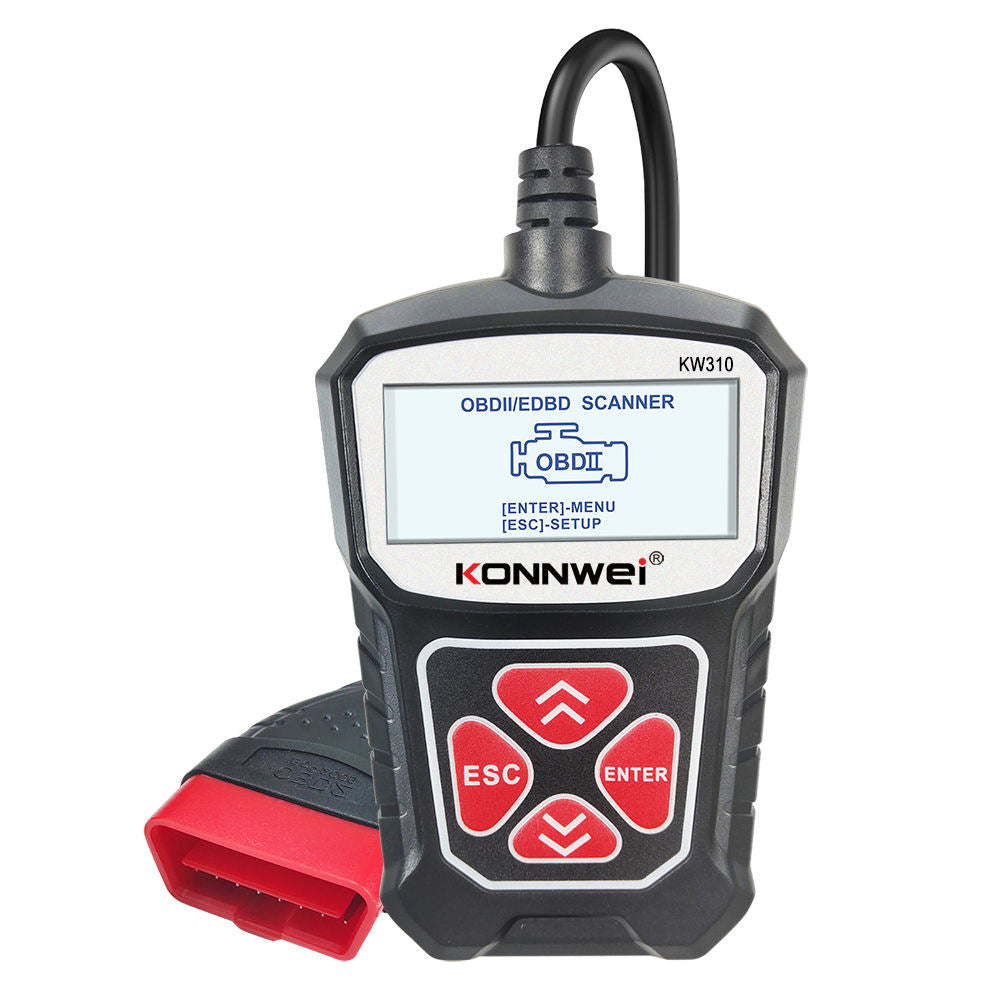

KONNWEI KW310 är en handhållen OBD2/EOBD-skanner som ger dig allt du behöver för att snabbt identifiera orsaken till en Check Engine/MIL, bedöma om bilen är I/M-klar (besiktningsredo) och analysera sensordata i realtid. Till skillnad från enklare ”kodläsare” visar KW310 även Mode $06 on-board-tester, kan köra EVAP-kontroll (fordonsberoende) och visar O2-sensordata för att separera t.ex. bränsle-, luft- och avgassensorproblem.

Gränssnittet är lättnavigerat med tydlig bakgrundsbelyst LCD, och det inbyggda DTC-lexikonet gör att du slipper googla felkodernas betydelse. Enheten drivs via bilens OBD-uttag (ingen separat ström krävs) och är därför perfekt som resesäkerhet i handskfacket, i verkstaden eller för entusiastmekanikern som vill göra egen felsökning.

Specifikationer (punktlista)

• Modell: KONNWEI KW310
• Typ: OBD2/EOBD/CAN felkodsläsare (motor/emission)

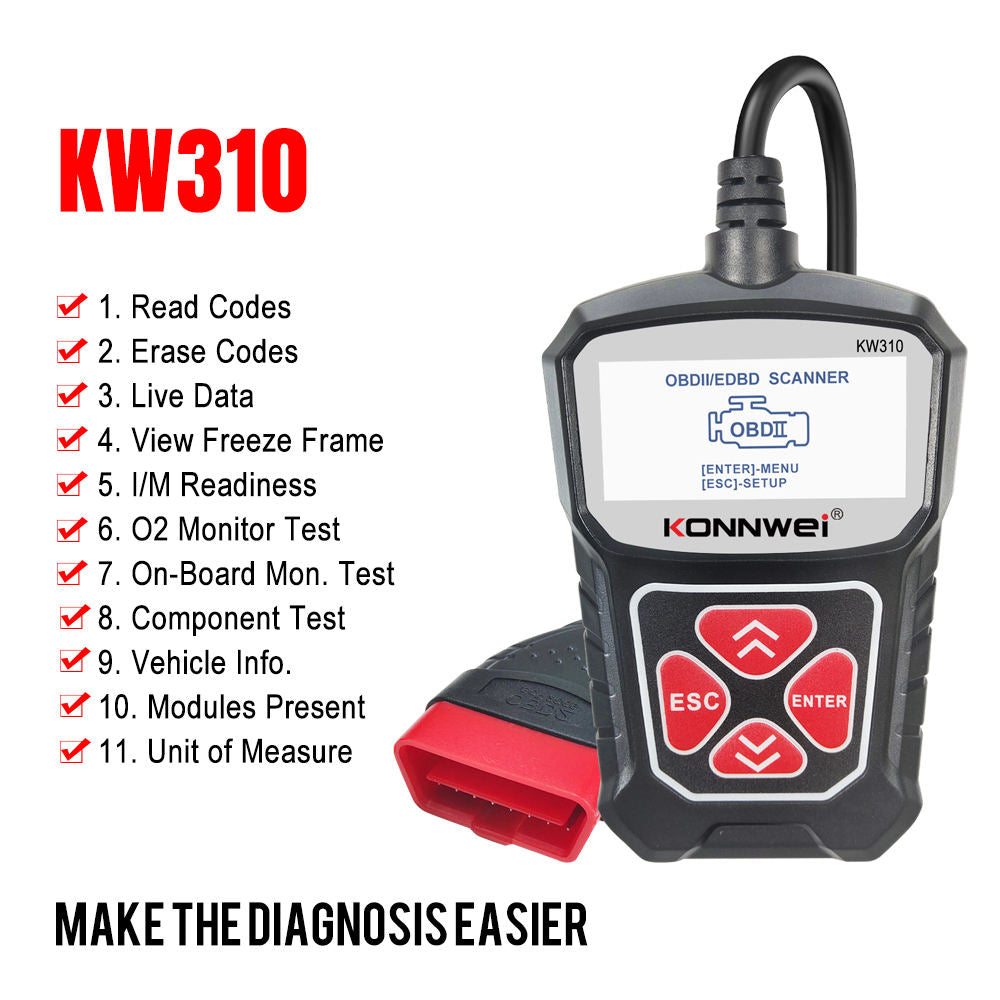

• Huvudfunktioner: Läs/rensa DTC, livedata, freeze frame, I/M readiness, O2-test, EVAP-test, Mode $06, fordoninfo (VIN/CALID/CVN), DTC-lexikon
• Skärm: Stor bakgrundsbelyst LCD (lättläst i dagsljus)

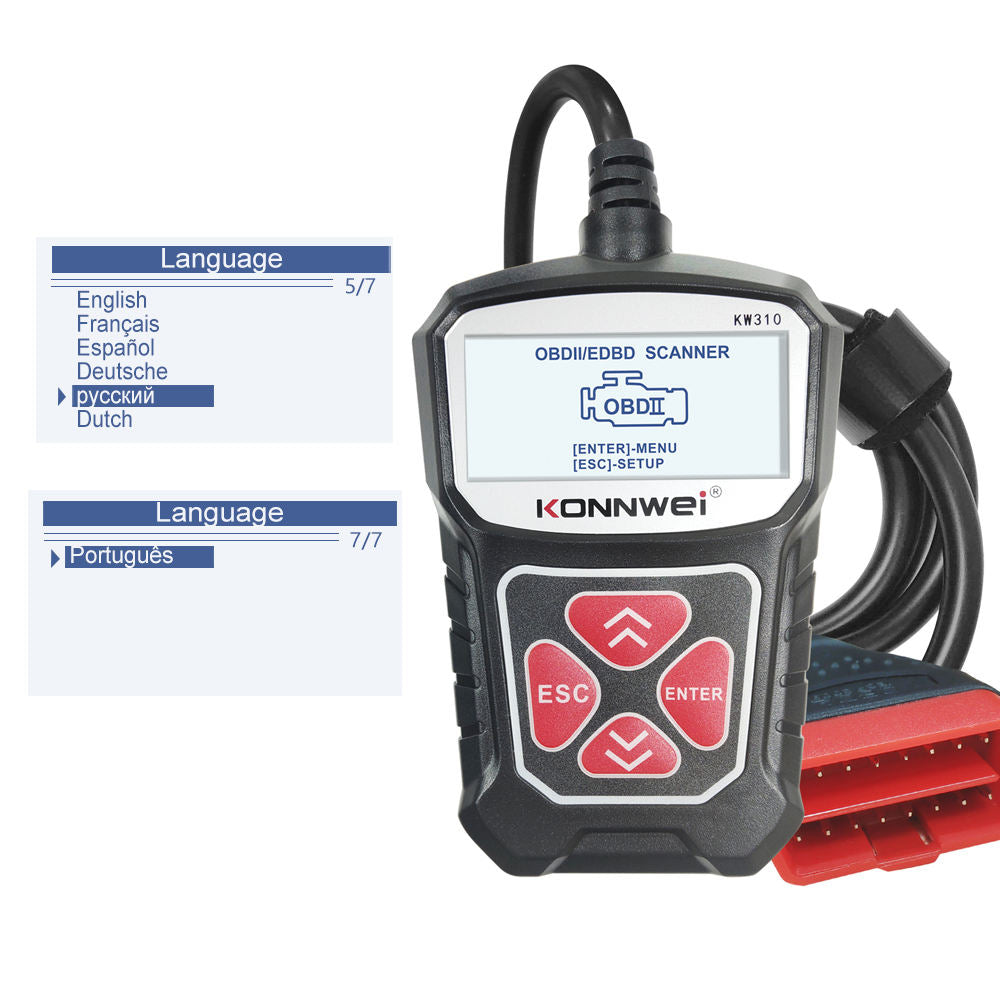

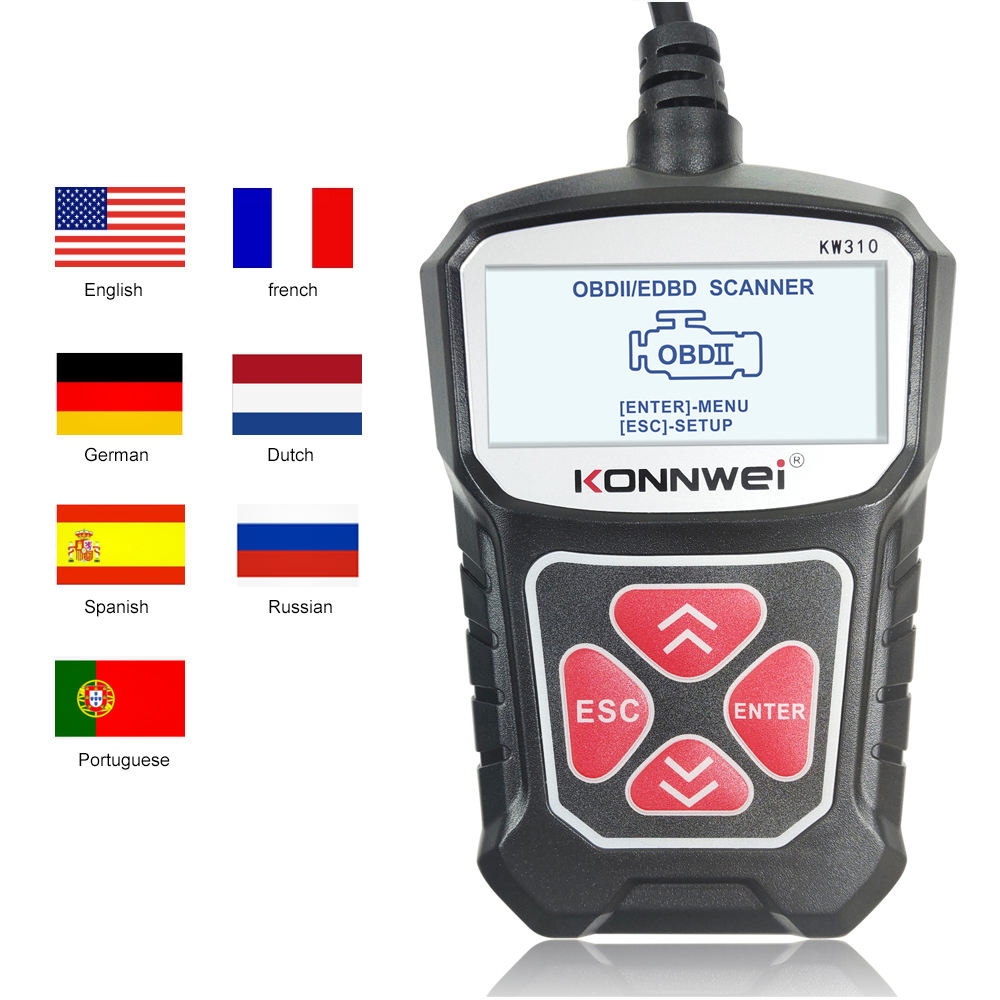

• Språk: Engelska, Franska, Tyska, Nederländska, Spanska, Ryska, Portugisiska
• Protokoll: ISO9141-2, ISO14230-4 KWP (5/fast init), SAE J1850 VPW/PWM, ISO15765-4 CAN (11/29-bit, 250/500 kbaud)
• Strömförsörjning: Via bilens OBD-uttag (12 V)
• Kompatibla fordon: OBD2/EOBD-kompatibla bensin/diesel 12 V (ej 24 V tunga fordon)
• Kabel: 16-polig OBD2-DLC (fast kabel)
• Mått/vikt: Kompakt, fickvänligt format
• Programvara: Inbyggd (ej PC/app nödvändig)

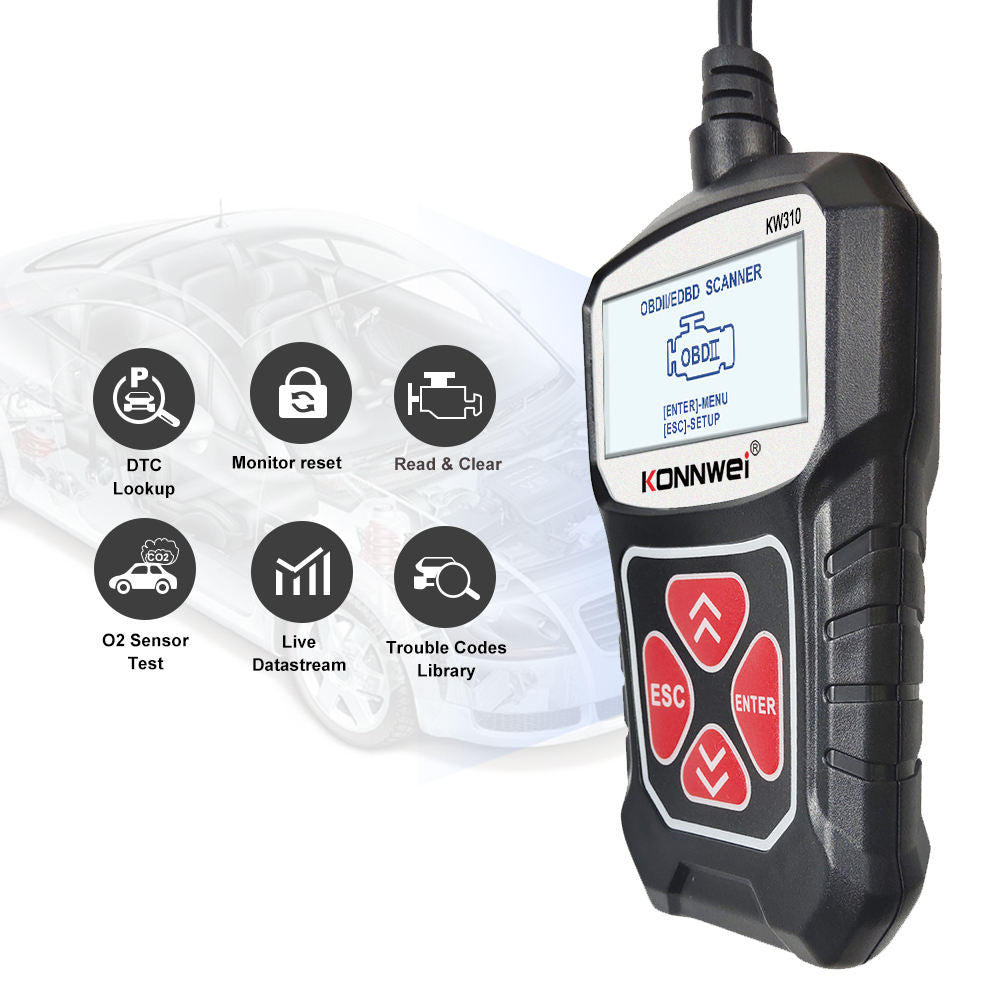

Funktioner & användningsområden

• Snabb MIL-diagnos: Läs Current/Stored/Pending DTC och få förklaringar direkt på skärmen.
• I/M-readiness: Ett knapptryck visar om monitorerna är Ready/Not Ready inför kontrollbesiktning.
• Livedata i realtid: Granska nyckel-PIDs (RPM, ECT, IAT, MAP/MAF, trims, lambda m.m.) numeriskt för trendanalys.
• Freeze frame: Se snapshot av driftvillkor när felet sattes (temp, last, varvtal, bränsletrims m.m.).
• O2-sensortest: Tolka lambdasensorns respons och ange om blandningen växlar korrekt.
• Mode $06: ECU:ns egna testresultat för övervakade komponenter – bra vid svåra/periodiska fel.
• EVAP-test: Fordonsberoende – övervaka/utvärdera läck-/systemtester där ECU stöder detta.
• VIN/CALID/CVN: Identifiera fordon och kalibrering (Mode $09) för dokumentation.
• Portabel & robust: Drivs direkt från OBD-uttaget, inga batterier eller appar krävs.

Stödda protokoll & fordonskompatibilitet

• Protokoll: SAE J1850 VPW/PWM, ISO9141-2, ISO14230-4 (KWP 5/fast), ISO15765-4 CAN (11/29-bit, 250/500 kbaud).
• USA: OBD2-bilar från 1996 och senare.
• Europa: Bensin ≈2001+, Diesel ≈2004+ (undantag förekommer).
• Japan/Korea: Vanligen 2006+.
• Kina m.fl.: Cirka 2009+ för många modeller.
• Elsystem: 12 V. Ej 24 V lastbil/J1939.

Obs: Ett 16-poligt uttag garanterar inte full OBD2-kompatibilitet. Vissa marknader/årsmodeller kan sakna vissa OBD-funktioner.

Manual & installationsguide (steg-för-steg)

A. Säkerhet & förberedelser

1. Parkera säkert, lägg i P/handbroms. Slå av motorn men lämna nyckel till hands.
2. Lokalisera OBD2-uttaget (ofta under instrumentpanelen vid förarplatsen).
3. Kontrollera att bilens batteri har normal spänning (>12,2 V) för stabil kommunikation.

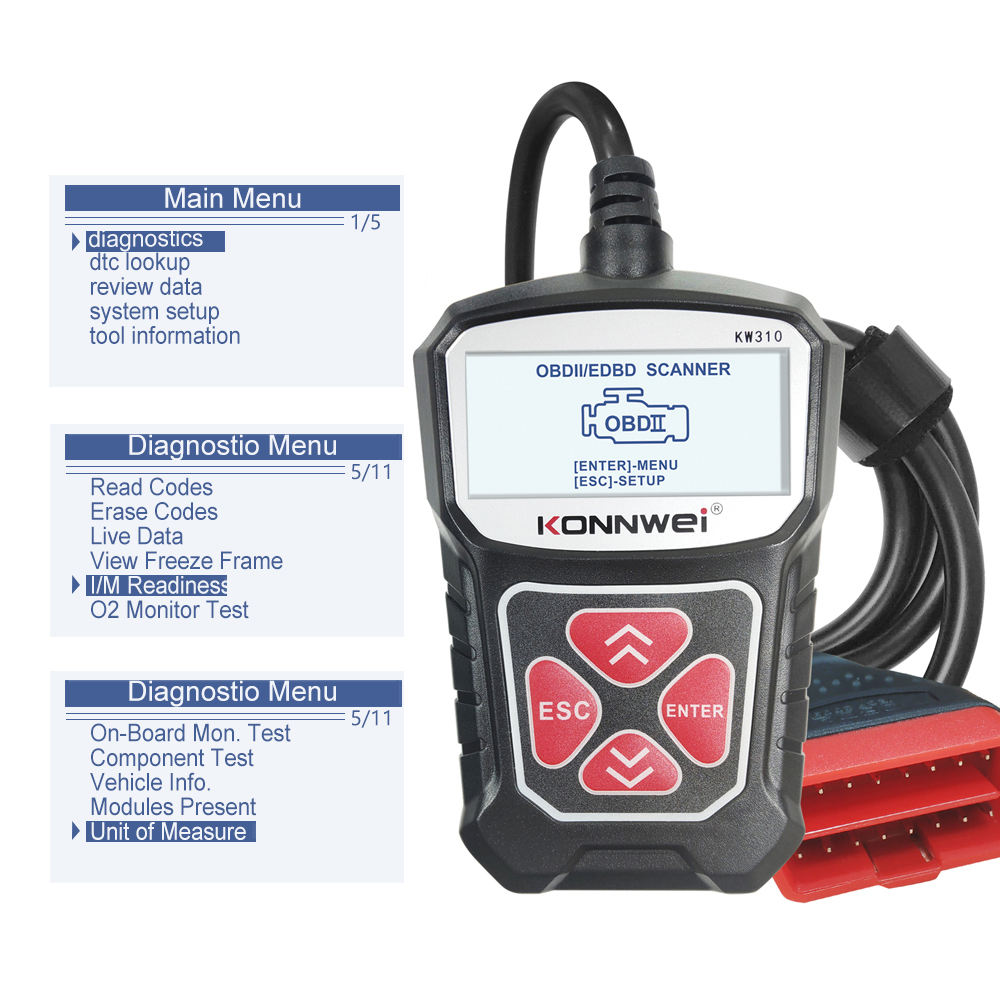

B. Snabbstart – OBD-diagnos

1. Anslut KW310 till 16-pin OBD2-DLC. Enheten startar på bilens spänning.
2. Vrid tändningen till ON (motorn AV) för initial skanning.
3. Välj språk i menyn vid första start.
4. Öppna OBD II → vänta tills protokollet identifierats.
5. Välj Read Codes för aktuella/lagrade/pending DTC. Notera koder och definitioner.
6. Öppna Freeze Frame – dokumentera ECT, RPM, Load, Fuel trims m.m.
7. Tryck I/M Readiness – se vilka monitorer som är Ready/Not Ready.
8. Gå till Live Data – välj relevanta PIDs för att se sensorer i realtid. Starta motorn vid behov.
9. När orsaken åtgärdats, välj Erase Codes för att släcka MIL och nollställa monitorer.
10. Avsluta med en drive cycle enligt fordonets förutsättningar för att få monitorer till Ready.

C. EVAP/O2/Mode $06 (fordonsberoende)

1. O2 Test: Välj testet och granska sensorers switchhastighet och respons.
2. EVAP: Körs där ECU stödjer – följ skärmens instruktioner.
3. Mode $06: Gå igenom övervakningsresultat (gränsvärden/utfall) för tändning, katalysator m.m.

D. Avslut & förvaring

1. Stäng av motorn. Dra ur OBD-kontakten försiktigt.
2. Förvara KW310 i väska/fack – redo för nästa diagnos.

Praktiska arbetsflöden & tolkning

1) MIL lyser utan märkbar effektförlust

• Läs DTC: Ofta EVAP-relaterat (P044x). Kontrollera tanklock/packning, slangar, ventiler.
• I/M: EVAP är ofta Not Ready efter rensning. Kör rätt drive cycle (bränslenivå/temperatur avgör).

2) Mager/blandningsfel (P0171/P0174)

• Live Data: Höga positiva LTFT/ STFT → misstänk vakuumläcka/MAF.
• Åtgärd: Kontrollera insugsslangar, PCV, MAF-värden, bränsletryck.

3) Misständning (P030x)

• Freeze Frame: Se varvtal/last vid fel. Flytta tändspole/stift mellan cylindrar → följer felet?
• Live Data: O2-switching och trims avslöjar bränsle/luftproblem.

4) O2-sensor/katalys

• O2-test: B1S1 (och ev. B2S1) ska växla snabbt. B1S2/B2S2 mer stabila.
• Mode $06: Granska testresultat för sensorer/katalysator.

5) Ingen kommunikation

• Kontrollera säkringar (CIG/OBD), 12 V på pinne 16 och jord på 4/5.
• Prova med tändning på ON och motorn avställd; vissa bilar kräver det.

Tips & bästa praxis

• Dokumentera först: Skriv ned DTC och freeze frame innan rensning.
• Begränsa PIDs: Välj 6–10 nyckelvärden i livedata för snabb uppdatering.
• Stabil spänning: Låg batterispänning kan ge felaktig diagnos/kommunikation.
• Jämför samband: MAF vs MAP, O2 vs trims – helheten pekar ut orsaken.
• Efter reparation: Rensa, kör drive cycle, kontrollera I/M igen.
• Behöver fler funktioner? Se fler verktyg i felkodsläsare-kategorin.

Vanliga frågor (FAQ)

1. Läser KW310 ABS/airbag/BCM?

Nej. KW310 fokuserar på motor/emission via OBD2. För andra system krävs ofta märkesdiagnos.

2. Fungerar den på diesel och hybrid?

Ja, för OBD2-parametrar i motor/emission på 12 V OBD2-bilar. 24 V tunga fordon stöds inte.

3. Kan jag köra EVAP-test på alla bilar?

Nej, tillgänglighet beror på märke/årsmodell/marknad. Mode $06/EVAP varierar.

4. Varför återkommer MIL efter rensning?

Rensning släcker lampan men åtgärdar inte grundfelet. Reparera orsaken och kör drive cycle.

5. Behöver jag app eller dator?

Nej, KW310 har allt i enheten. Ingen app/PC krävs för diagnos.

6. Varför får jag ingen kommunikation?

Kontrollera tändningsläge, säkringar, OBD-spänning/jord samt att bilen är OBD2-kompatibel.

7. Stöds mitt språk?

Ja, fler språk finns: EN/FR/DE/NL/ES/RU/PT (val i menyn).

8. Var hittar jag fler felkodsläsare?

I vår kategori felkodsläsare – med allt från nybörjarverktyg till proffs.

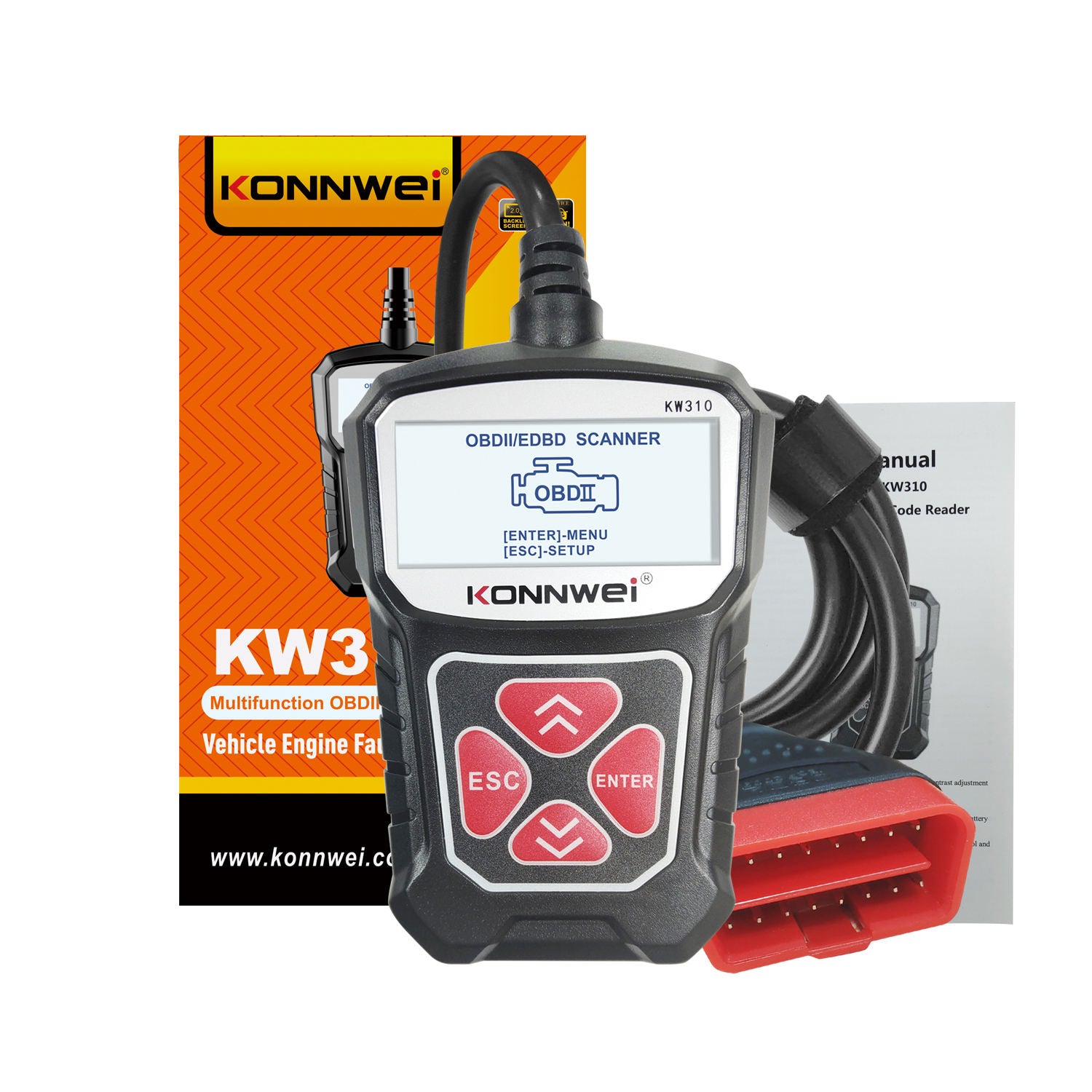

Förpackningsinnehåll

• 1 × KONNWEI KW310 OBD2/EOBD felkodsläsare
• 1 × Fast 16-pin OBD2-kabel (integrerad)
• 1 × Snabbstart-/användarguide

Viktiga notiser & ansvar

• Kompatibilitet: OBD2-stöd varierar mellan marknader/årsmodeller trots 16-pin uttag. Kontrollera krav per fordon.
• Systemomfång: Endast motor/emission via OBD2. Andra styrsystem kräver märkesverktyg.
• Elsystem: 12 V fordon. Ej 24 V/J1939.
• Datasäkerhet: Följ alltid fordonstillverkarens servicemanualer och säkerhetsföreskrifter.

Behöver du fler verktyg eller tillbehör? Se hela sortimentet.

Sammanfattning

KONNWEI KW310 ger snabb och säker OBD2-diagnos av motor/emission i en kompakt enhet som alltid är redo. Läs/rensa felkoder, analysera livedata och besiktningsstatus (I/M), kör O2/EVAP/Mode $06 där ECU tillåter – utan app eller dator. För hemmaskruvare, bilhandlare och verkstäder som vill hitta orsaken bakom MIL och fatta beslut om nästa steg är KW310 ett klokt och kostnadseffektivt val. 🔧
