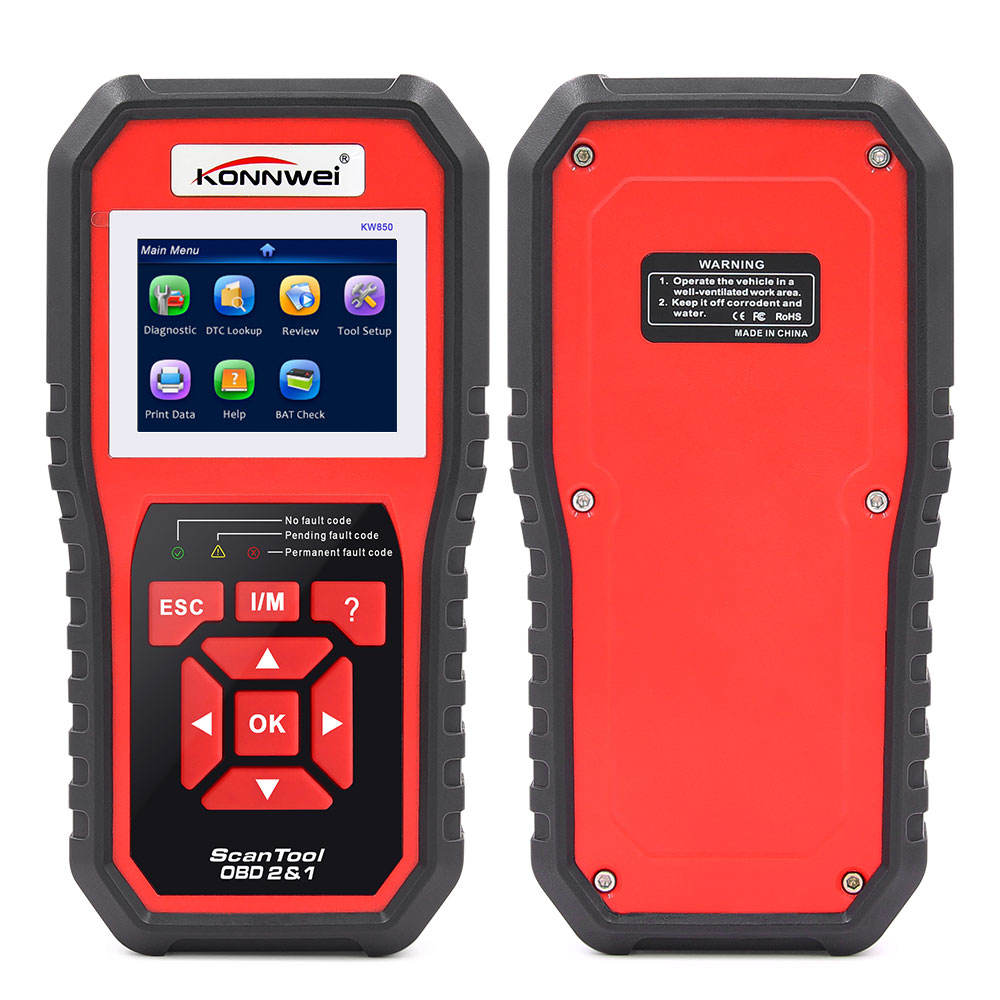

KONNWEI KW850 OBD2 12V – Motorfelkodsläsare & EVAP-diagnos med I/M-readiness och livedata

Introduktion – vad gör KW850?

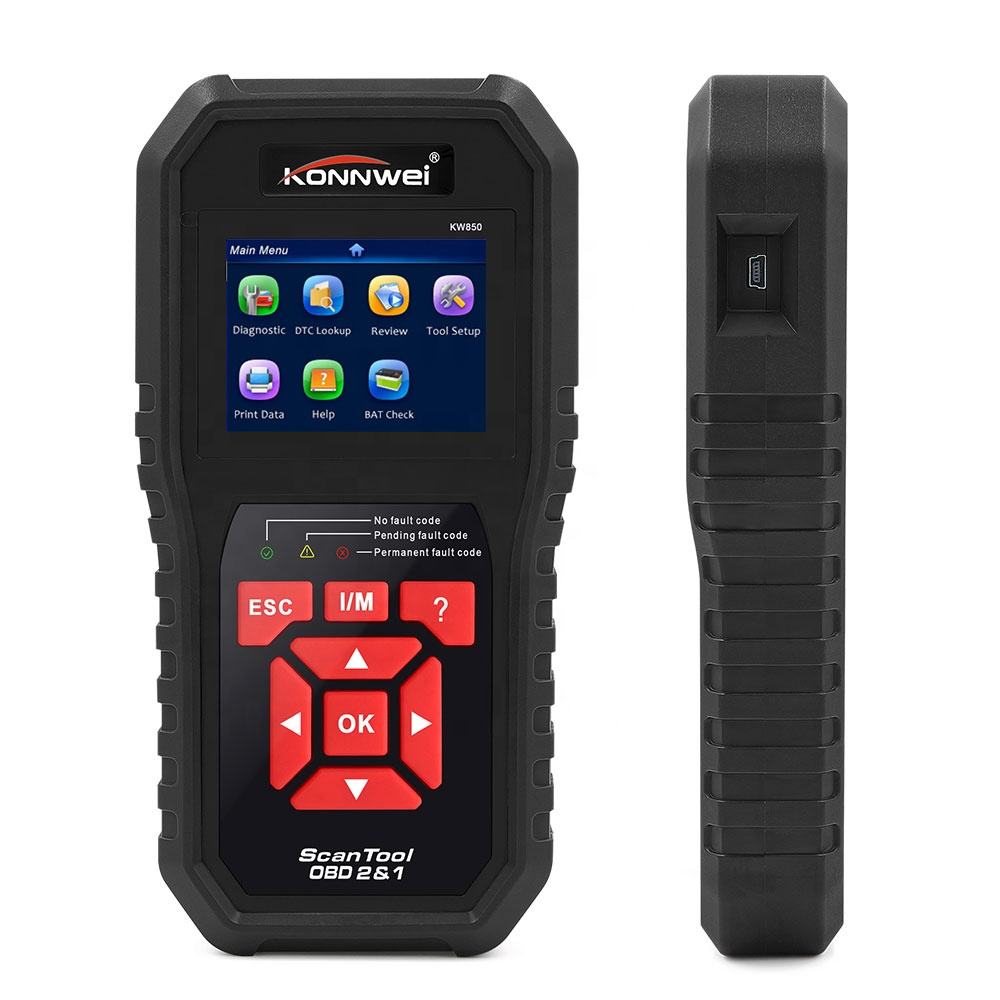

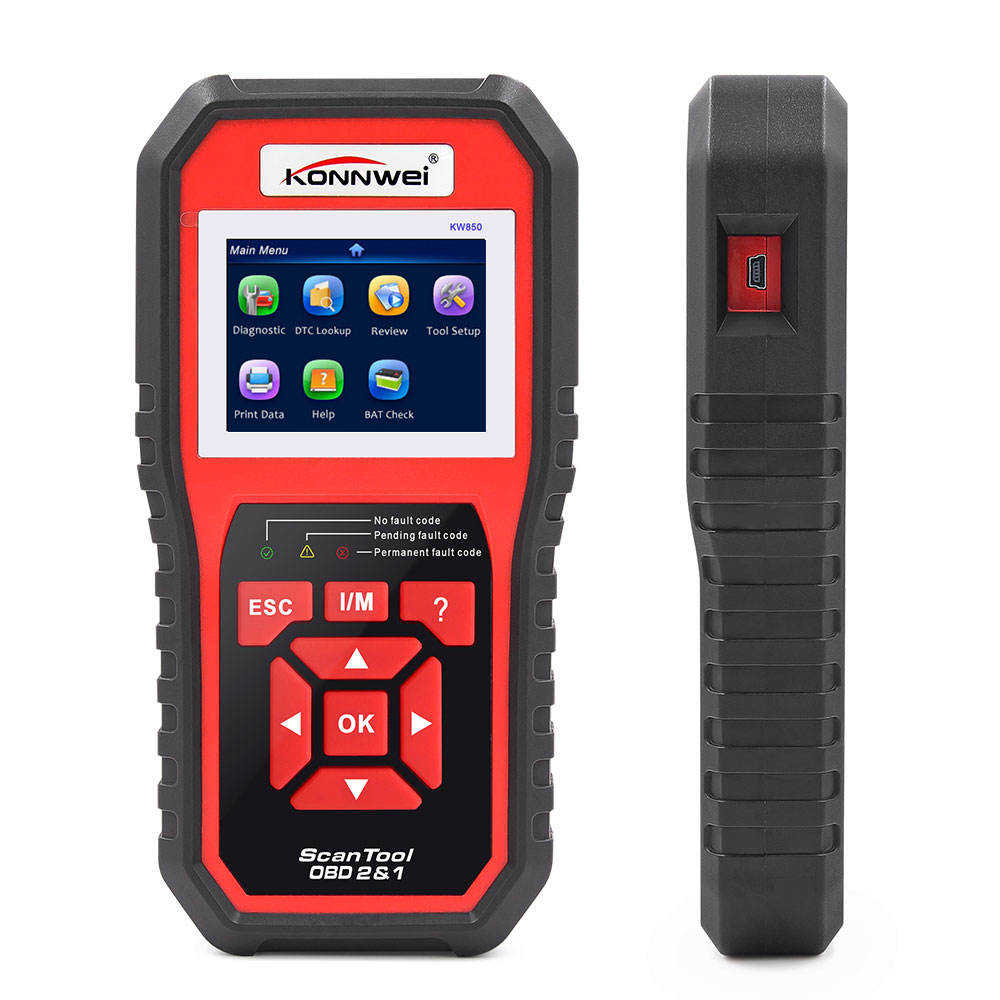

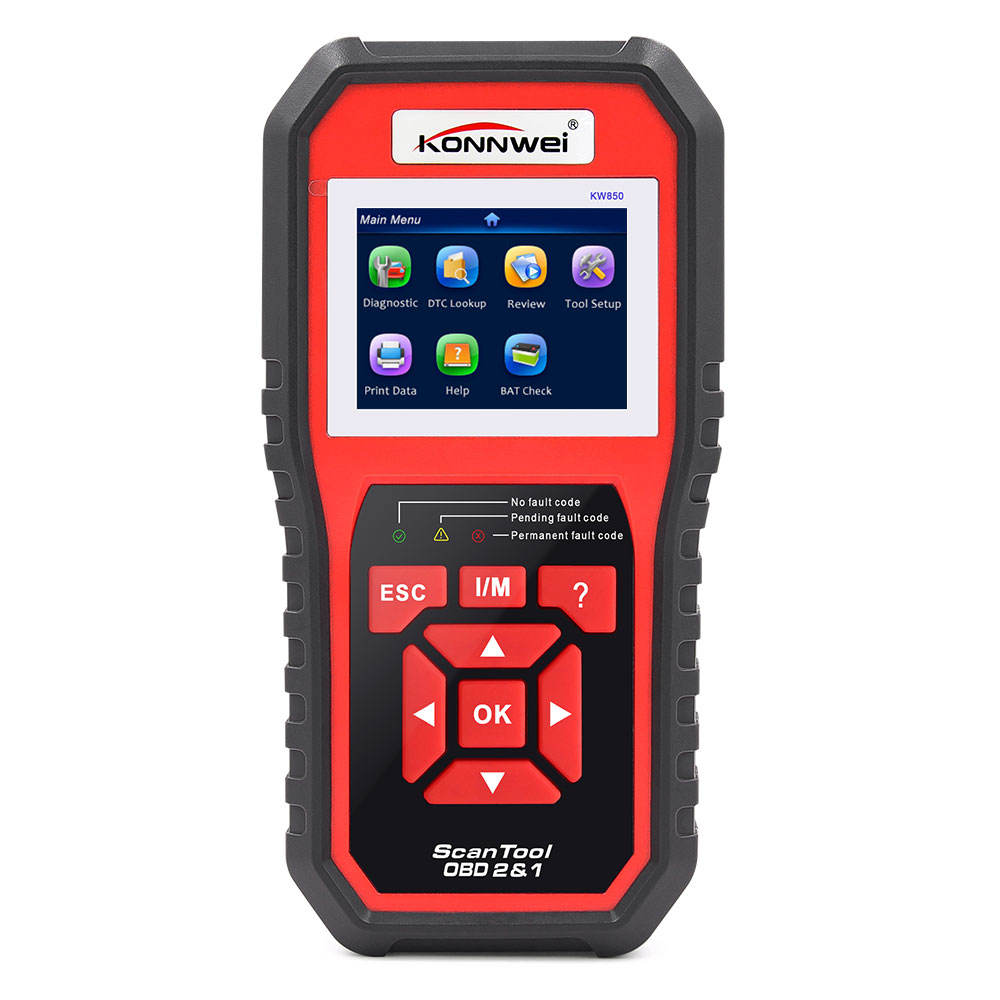

KONNWEI KW850 är en handhållen OBD2/EOBD-skanner utformad för att ge både bilägare, entusiastmekaniker och verkstäder ett komplett grepp om motor- och emissionsrelaterade fel. Via den standardiserade OBD2-porten kommunicerar enheten med fordonets ECU och ger dig felkoder, livedata, freeze frame, EVAP-data, Mode $06 (on-board monitor), I/M-readiness samt fordonsidentitet (VIN/CALID/CVN). Det inbyggda DTC-lexikonet hjälper dig att förstå koderna direkt på skärmen, och med One-Click I/M kontrollerar du emissionsstatus inför besiktning på ett ögonblick.

Till skillnad från mobiladaptrar kräver KW850 ingen telefon eller app. All funktionalitet finns i enheten – inklusive grafade datakurvor, rapportlagring och möjlighet att skriva ut via PC. Den robusta konstruktionen, den tydliga färgskärmen och den logiska menystrukturen gör diagnostiken snabb, förutsägbar och säker – oavsett om du felsöker en envist lysande Check Engine eller optimerar chanserna till en godkänd OBD-kontroll vid besiktning.

Specifikationer (punktlista)

• Typ: OBD2/EOBD motoranalysator & felkodsläsare (12 V fordon)
• Modell: KONNWEI KW850
• Skärm: 2,8” TFT HD färg, med bakgrundsbelysning
• Indikering: Färgkodade LED-lampor (grön/gul/röd) + inbyggd högtalare
• Arbetstid/Driftsäkerhet: Upp till ca 8000 timmar (designad för långvarig användning)
• Huvudfunktioner: Läs/radera DTC, livedata (text & graf), freeze frame, I/M-readiness, Mode $06, O2-test, EVAP-data, VIN/CALID/CVN, batterispänningsmonitor
• DTC-databas: >3000 generiska koddefinitioner lokalt

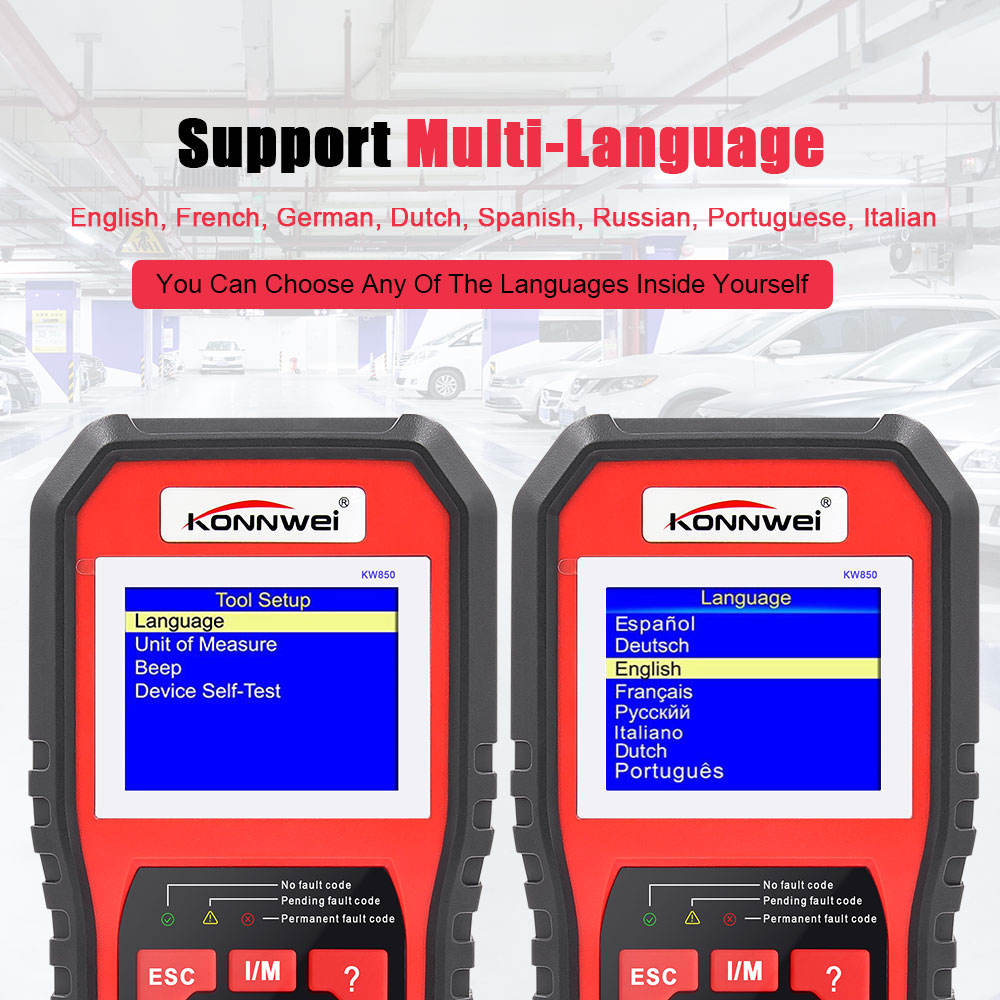

• Språk (meny): 9 språk (EN, FR, DE, NL, ES, RU, PT, IT, PL)
• Uppdatering: Livstids gratis uppdateringar via PC (Windows XP/7/8/10)
• Anslutning: 16-polig OBD2/DLC (kabel ingår)
• Spänningsstöd: 12 V OBD2/EOBD-fordon (bensin/diesel/hybrid)
• Protokoll: ISO 9141, ISO 14230-4 KWP (5-baud/fast), SAE J1850 VPW/PWM, ISO 15765-4 CAN (11/29 bit, 250/500 kbit/s)
• Rapport: Spara, spela upp och skriv ut via PC
• Certifieringar: CE, FCC, RoHS, UKCA
• Färger: Svart eller Röd
• Marknader: Nord- & Sydamerika, Europa, Afrika (EOBD/OBD2)

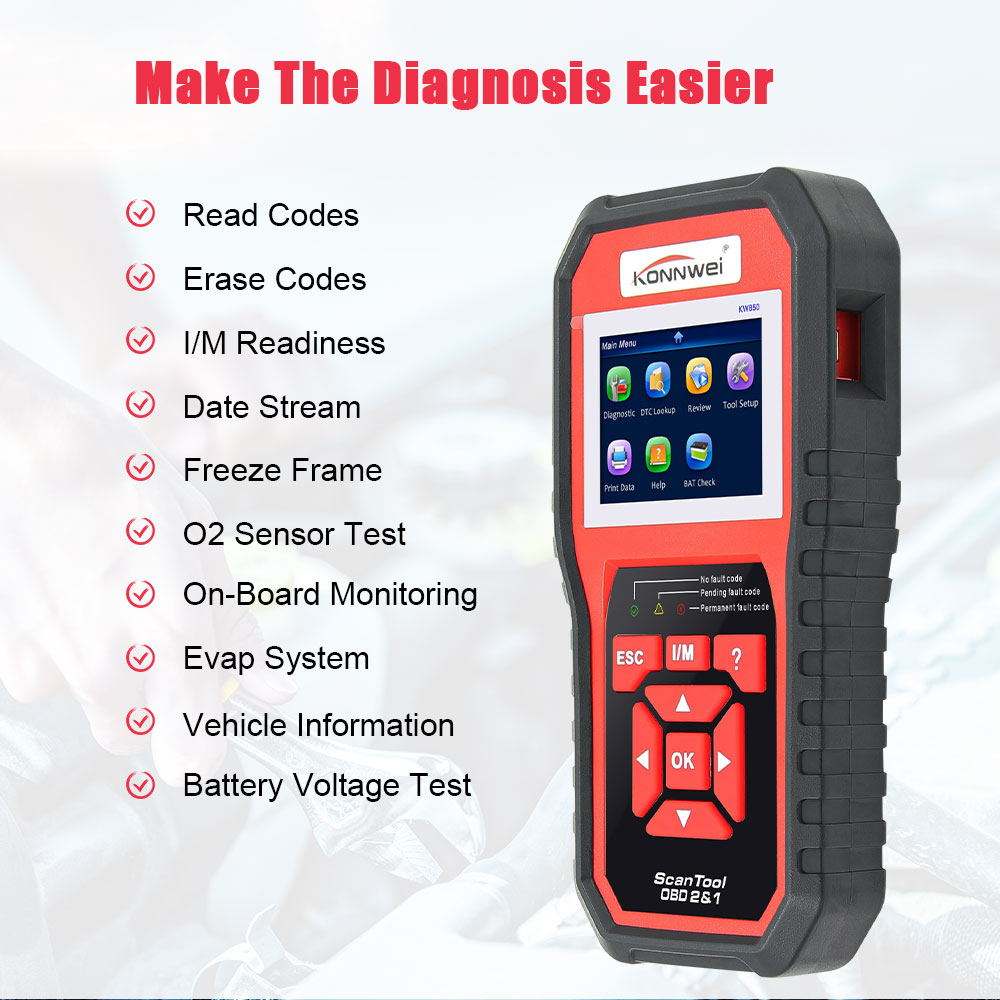

Funktioner & användningsområden

• Felkoder (DTC): Läs/radera lagrade, pending och tillverkarspecifika koder (P0/P1/P2/P3/U0/U1).
• Orsaksanalys: DTC-lexikon direkt i enheten för snabb tolkning, utan internet.
• Livedata: Visa och grafa sensorer (RPM, VSS, ECT, IAT, MAP/MAF, O2, STFT/LTFT, batterispänning m.m.).
• Freeze frame: Ögonblicksbild av sensordata när en DTC sattes – perfekt för intermittent fel.

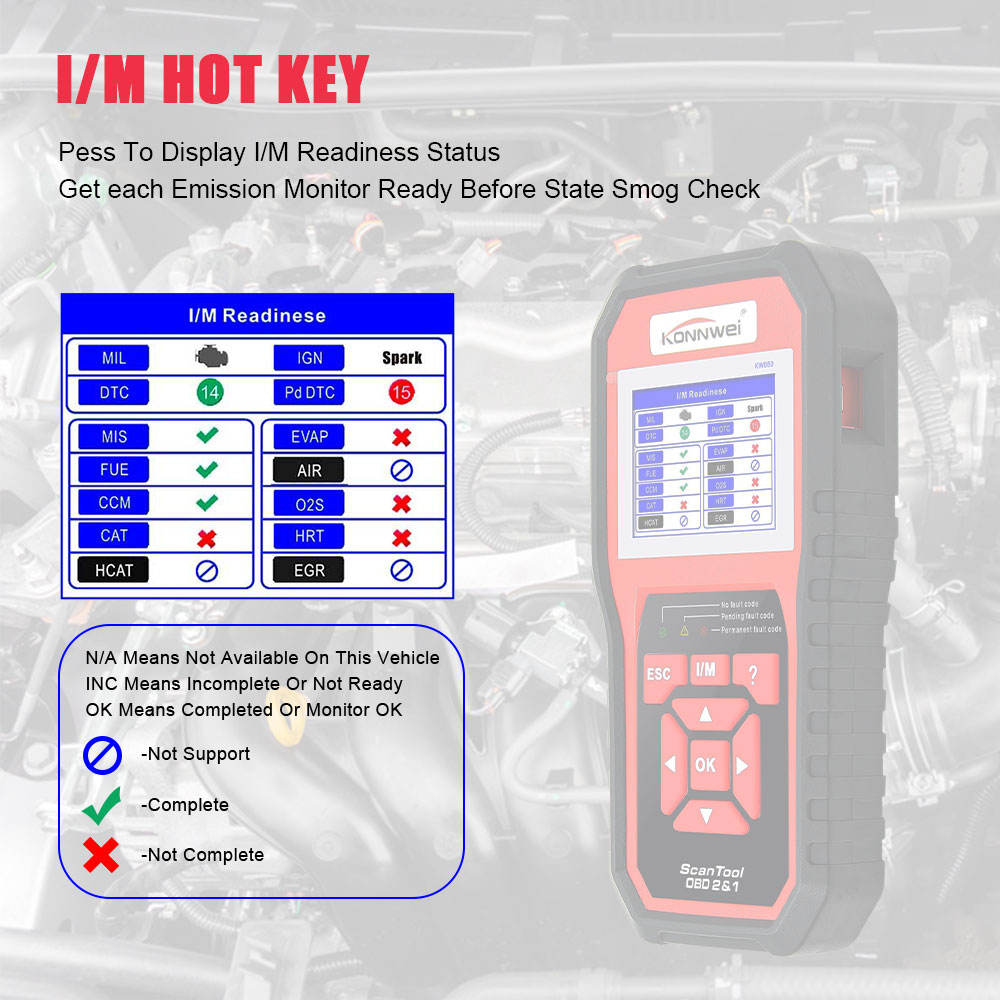

• I/M-readiness: One-Click-knapp för att snabbt se om emissionsmonitorer är Ready före besiktning.
• Mode $06: On-board monitorresultat för specifika komponenter (misständning, katalysator, EVAP m.m.).
• EVAP-data: Underlag för att felsöka tankventilation/tryckläckor.
• O2-sensorer: Live O2-test och monitorresultat för lambdareglering/katalysatorstatus.
• VIN/CALID/CVN: ECU-identifieringar för rapport, verifiering och spårbarhet.
• Batterispänning: Realtidsmätning före/efter start – avslöjar svag laddning eller överladdning.
• Rapporter: Spara, spela upp och skriv ut kodlistor, freeze frame och livedata via PC.
• Multispråk: Byt menyspråk – praktiskt i internationella miljöer.

Fördelar – varför välja KW850?

• Allt-i-ett utan telefon: Fristående handhållen enhet – ingen app, inget abonnemang.
• Snabb besiktningskoll: One-Click I/M visar monitorstatus på sekunder – spara omprovskostnader.
• Grafade datakurvor: Se trender och ojämnheter i realtid (t.ex. O2, bränsletrim, MAP/MAF).
• Proffsigt DTC-lexikon: >3000 definitioner lokalt – mindre gissningar, mer träffsäker felsökning.
• Robust & tydlig: 2,8” färgskärm, LED-indikatorer, ljud – tydlig vägledning även i starkt ljus.
• Livstids uppdateringar: Håll verktyget aktuellt, utan extra kostnad.
• Brett fordonsstöd: OBD2/EOBD på 12 V – bensin, diesel och många hybrider.
• Kostnadseffektivt: Hitta roten till Check Engine innan verkstadsbesök – bättre beslutsunderlag.

Protokoll & stöd

KW850 stöder de vanligaste OBD2/EOBD-protokollen: SAE J1850 (VPW/PWM), ISO 9141-2, ISO 14230-4 KWP (5-baud & fast init) samt ISO 15765-4 CAN (11/29-bit, 250/500 kbit/s). Detta täcker i praktiken majoriteten av OBD2-fordon på marknaden.

Kompatibilitet – fordon & region

OBD2/EOBD 12 V: USA 1996+, EU bensin ca 2001+, EU diesel ca 2004+. Äldre/särskilda modeller kan avvika. Ryska bilar före 2012 (VAZ, UAZ, LADA) stöds normalt inte. JOBD2 (vissa japanska) stöds inte. För Renault/SsangYong – kontakta oss före köp för råd.

KW850 är i första hand ett motorsystem-/emissionsverktyg. För märkes-/systemspecifika funktioner (ABS/SRS/EPB etc.) behövs mer avancerade skannrar. Se fler alternativ i vår kategori felkodsläsare.

Manual & installationsguide (steg-för-steg)

A. Förberedelser

1. Parkera säkert, dra åt parkeringsbromsen. Stäng av motorn men tändningen kan vara OFF initialt.
2. Lokalisera OBD2-uttaget (DLC) – vanligen under instrumentpanelen vid förarplatsen.
3. Se till att batterispänningen är god (>12,2 V) för stabil kommunikation.

B. Anslut & starta

1. Anslut KW850-kabeln i fordonets 16-poliga uttag tills kontakten sitter ordentligt.
2. Enheten startar automatiskt på fordonets spänning. Välj språk i menyn om det efterfrågas.
3. Slå på tändningen till läge ON (motorn kan vara AV för initial avläsning).

C. Grunddiagnos (snabbstart)

1. Read Codes: Läs ut aktiva/lagrad/pending DTC. Notera koder och freeze frame.
2. DTC Lookup: Tryck upp koddefinitioner lokalt på skärmen – identifiera sannolika felorsaker.
3. Live Data: Visa centrala PID:ar (ECT, STFT/LTFT, O2, MAP/MAF, RPM, VSS m.fl.) i text eller graf.
4. I/M Readiness: Tryck One-Click-knappen för snabb besiktningsstatus. Är monitorer Not Ready? Kör korrekt körcykel.
5. Clear Codes: Efter åtgärd – radera koder, provkör och verifiera att de inte återkommer.

D. Fördjupning

1. Mode $06: Kontrollera on-board monitorresultat (misständning, katalysator, EVAP m.m.).
2. O2 & EVAP: Granska sensorrespons och EVAP-data för att spåra svårfångade problem.
3. Rapport: Spara och exportera via PC för arkiv eller kundunderlag.

E. Batterispänning – tumregler

• Före start: <10,8 V = svagt batteri. 10,8–11,8 V = lågt, risk för svår start. 11,8–12,8 V = normalt.
• Efter start: 12,8–13,2 V = låg laddning; 13,2–14,8 V = normal; >14,8 V = risk för överladdning/regulatorfel.

Diagnosflöden – typiska scenarier

1) Check Engine (MIL) lyser

• Kör Read Codes → notera DTC + freeze frame.
• Öppna DTC Lookup för tolkning. Kontrollera Live Data (O2, STFT/LTFT, MAF/MAP).
• Åtgärda orsak → Clear Codes → provkör och verifiera.

2) Inför besiktning

• Tryck One-Click I/M – säkerställ att monitorer är Ready.
• Om Not Ready: följ rekommenderad körcykel till dess att monitorer blir Ready.

3) Hög förbrukning, slö motor

• Granska STFT/LTFT för mager/fet gång.
• Kontrollera MAF, MAP, IAT och O2-dynamik. Leta vakuumläckor/avgassystemläckor.

4) Kallstartproblem

• Mät spänningsdip via batterimonitor, kontrollera ECT/IAT plausibilitet.
• Se Mode $06 misfire-räknare om tillgängligt.

5) EVAP-relaterade koder

• Studera EVAP/Mode $06. Kontrollera tanklock, ventiler och slangar.
• Radera efter åtgärd och kör körcykel för monitor-Ready.

Tips & bästa praxis

• Spara data före radering: Dokumentera DTC & freeze frame – underlättar uppföljning.
• Fokusera PID:ar: Välj färre sensorer för snabbare uppdatering och tydligare grafer.
• Stabil spänning: Låg batterispänning ger ofta kommunikationsstörningar och felaktiga larm.
• Efter reparation: Kör körcykel tills monitorer är Ready och kontrollera igen med One-Click I/M.
• Följ serviceinfo: Råden i OBD-data är vägledande – bekräfta alltid i tillverkarens manual.
• Utöka vid behov: För märkes-/systemdiagnos (ABS/SRS/EPB) – se fler verktyg i felkodsläsare.

Vanliga frågor (FAQ)

1. Fungerar KW850 på min bil?

Om bilen är OBD2/EOBD 12 V (USA 1996+, EU bensin ≈2001+, EU diesel ≈2004+) med 16-poligt uttag fungerar den i regel. Vissa märken/årsmodeller kan avvika.

2. Läser KW850 även ABS/SRS/EPB?

KW850 fokuserar på motor/emission. För fullsystemdiagnos behövs andra verktyg i vårt sortiment.

3. Behöver jag dator?

Nej, all diagnos sker i enheten. Dator används bara för uppdatering och utskrift vid behov.

4. Är svenska språkstöd?

Menyspåken omfattar 9 språk (se specifikation). Svenska saknas i enheten, men koddefinitioner är tydliga på valda språk.

5. Vad betyder Mode $06?

Det är ECU:ns on-board monitorresultat för specifika tester, t.ex. misständning, katalysator, EVAP. Hjälper vid felsökning av svårfångade fel.

6. Kan jag använda den på 24 V?

Nej, KW850 är avsedd för 12 V OBD2/EOBD-fordon.

7. Raderar “Clear Codes” felet?

Det raderar minnet och släcker lampan – inte grundorsaken. Åtgärda problemet först.

8. Kan jag spara och skriva ut rapporter?

Ja, lagra i enheten och skriv ut via PC. Perfekt för kundunderlag eller servicejournal.

9. Varför får jag ingen kontakt?

Kontrollera tändning ON, stabil batterispänning, att uttaget fungerar och att fordonet verkligen är OBD2-kompatibelt.

10. Stöd för japanska bilar?

OBD2/EOBD-modeller stöds. JOBD2 (vissa japanska) stöds inte.

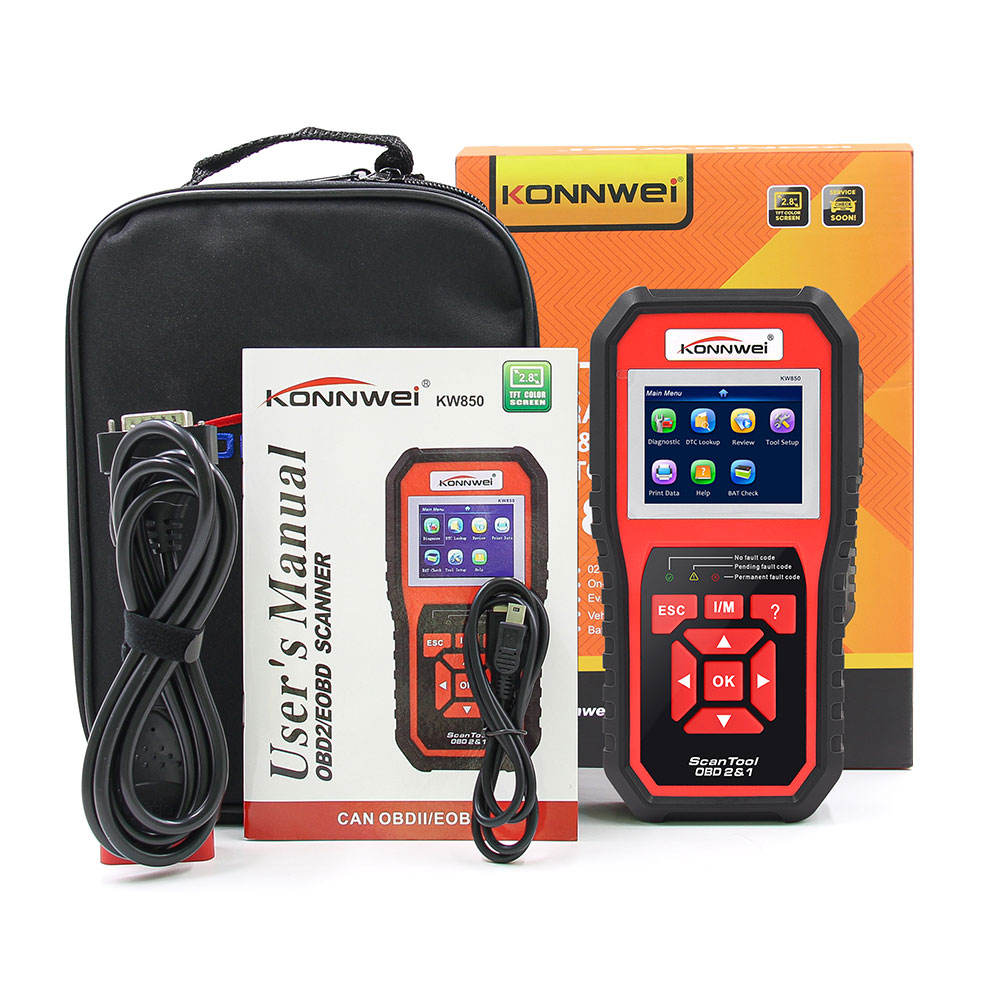

Förpackningsinnehåll

• 1 × KONNWEI KW850 skanner
• 1 × 16-polig OBD2-kabel
• 1 × USB-datakabel
• 1 × Användarmanual
• 1 × Nylonväska
• 1 × Färgad detaljhandelsförpackning

Viktiga notiser & ansvar

• Kompatibilitet: Regioner införde OBD2 vid olika årtal. Kontrollera alltid fordonets Vehicle Emission Control Information-etikett.
• Begränsningar: Stöd saknas normalt för ryska bilar före 2012 (VAZ, UAZ, LADA) och JOBD2. 24 V-fordon stöds inte.
• Säkerhet: Följ alltid tillverkarens säkerhetsföreskrifter. Lagra data före radering.
• Systemomfång: KW850 avser motor/emission. För ABS/SRS/EPB – se andra verktyg hos oss under felkodsläsare.
• Uppdateringar: Håll enheten uppdaterad via PC för bästa täckning och stabilitet.

Sammanfattning

KONNWEI KW850 är ett pålitligt, fristående och lättanvänt OBD2/EOBD-verktyg för alla som vill komma till rätta med Check Engine, förstå livedata och klara besiktning med god marginal. Med One-Click I/M, Mode $06, EVAP, O2-tester, grafade kurvor och DTC-lexikon får du ett komplett beslutsunderlag på plats – utan telefon. Kombinera gärna med andra produkter i vår kategori felkodsläsare om du behöver utökat systemstöd. 🔧🚗
