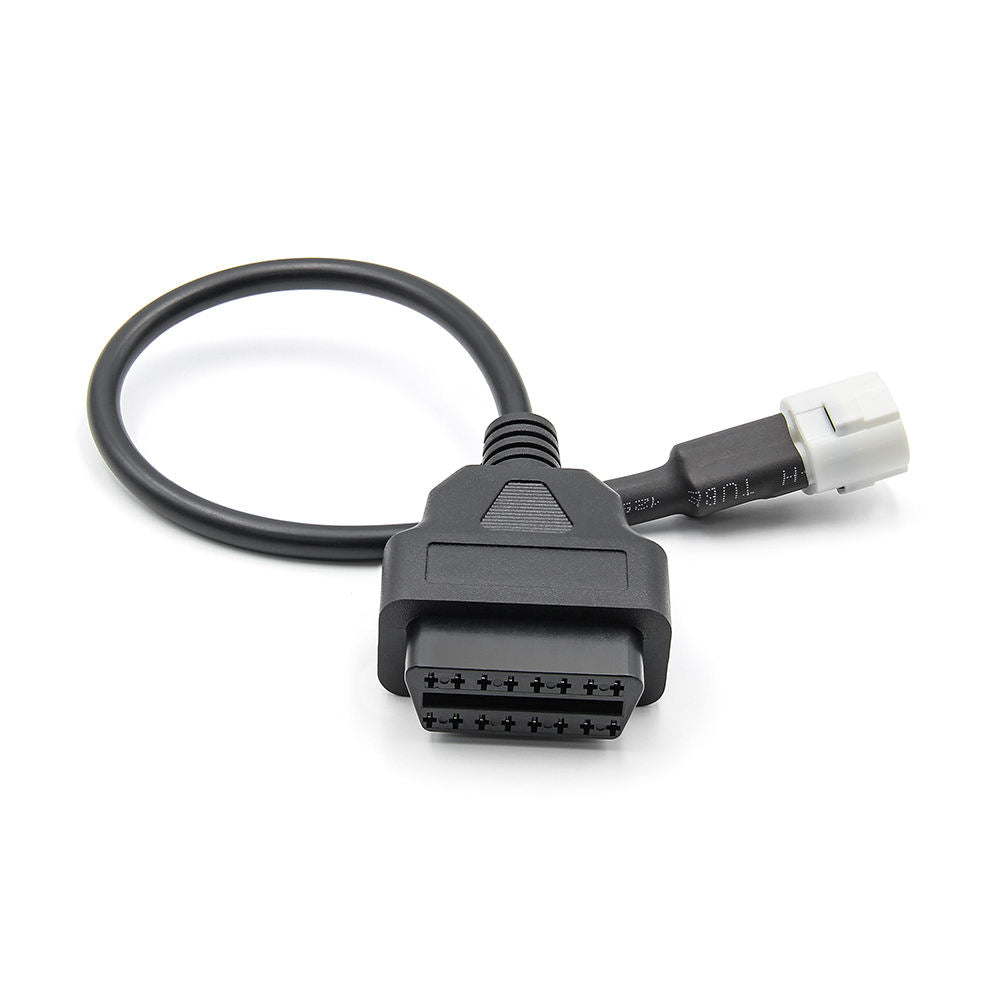

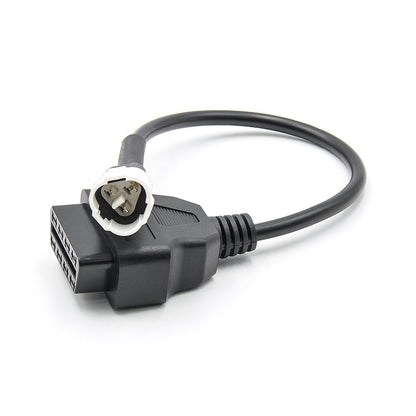

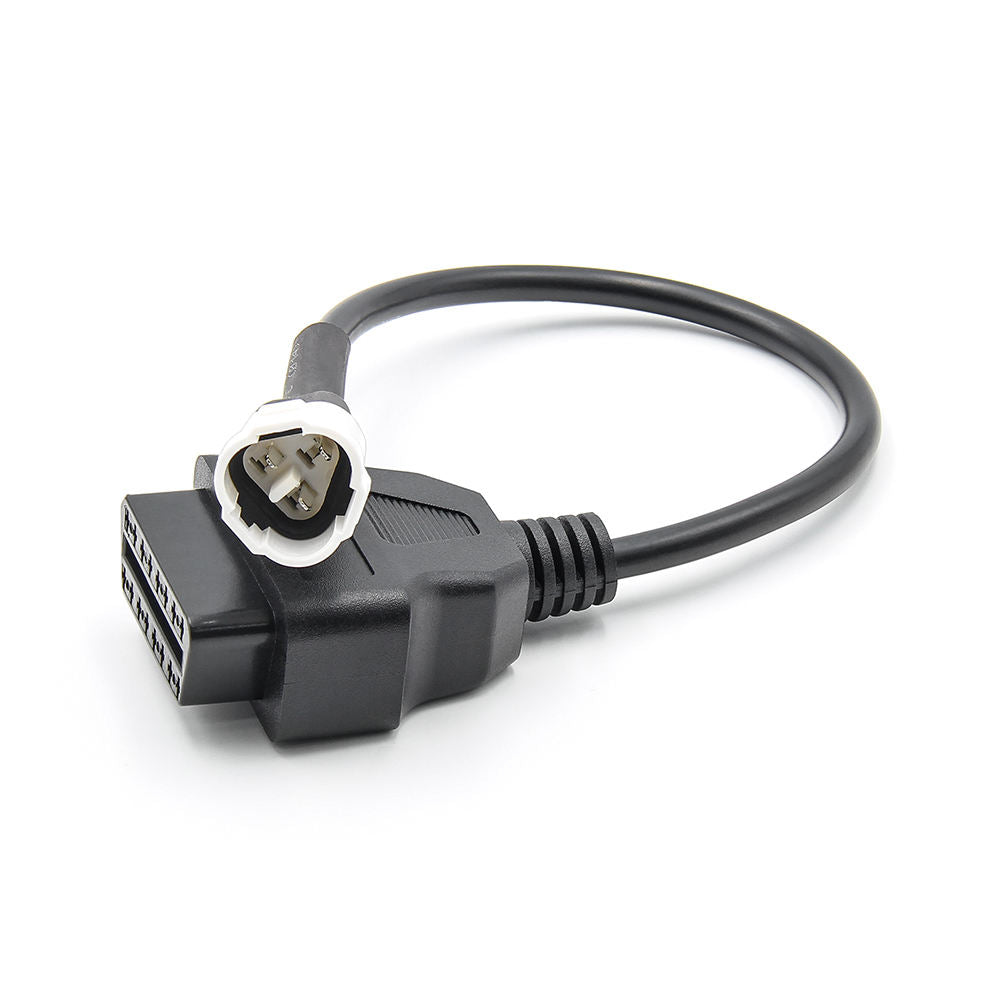

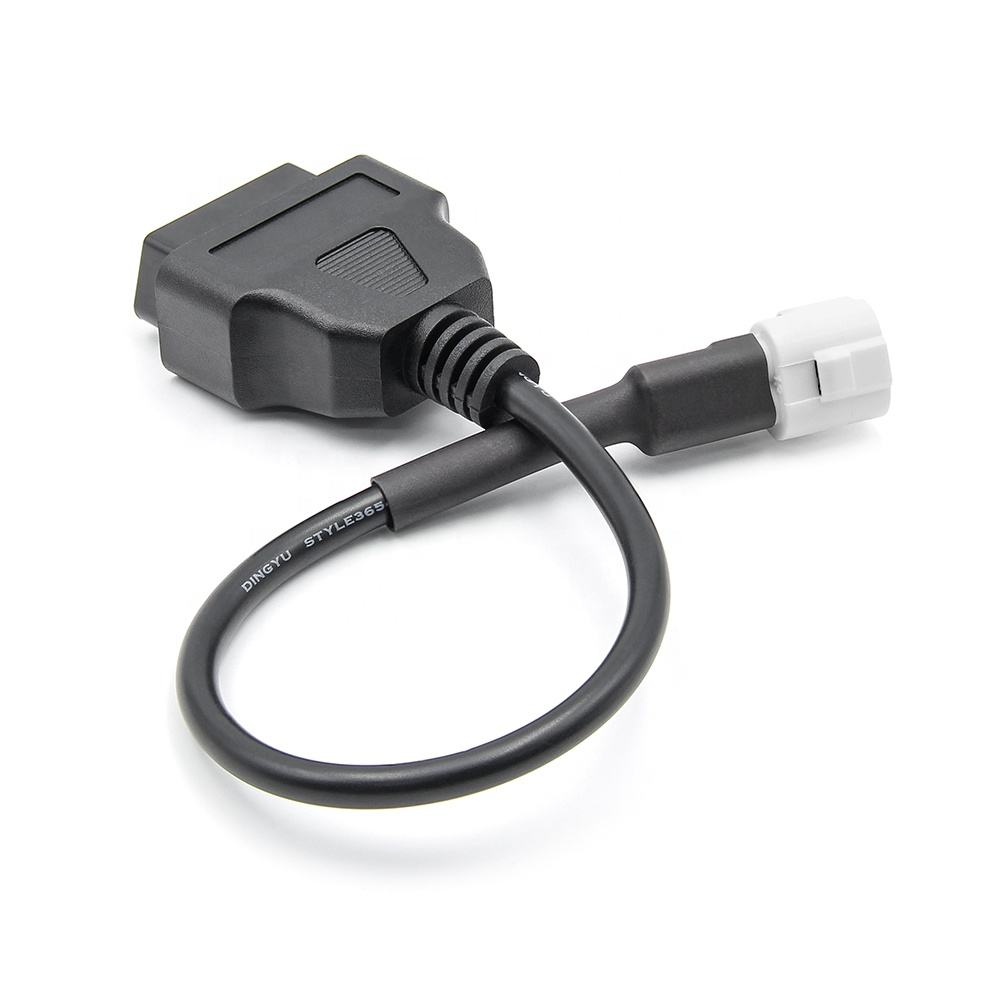

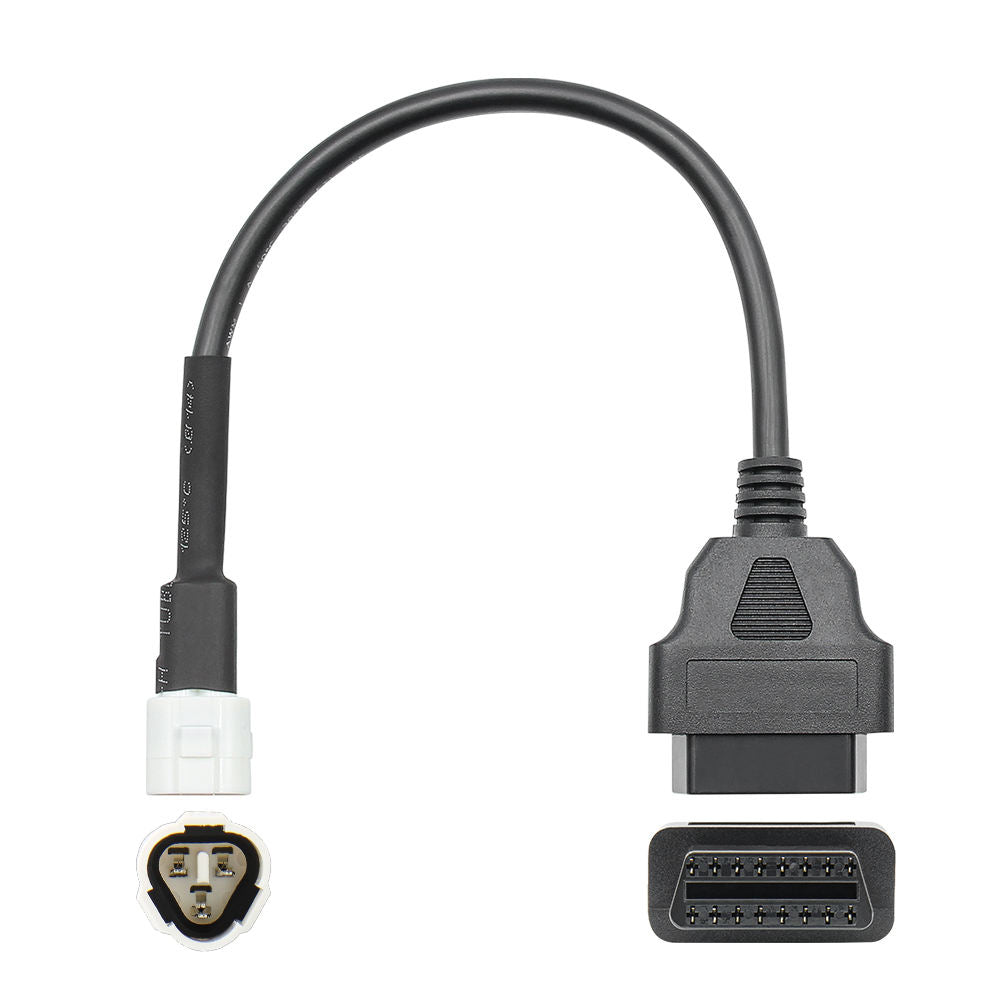

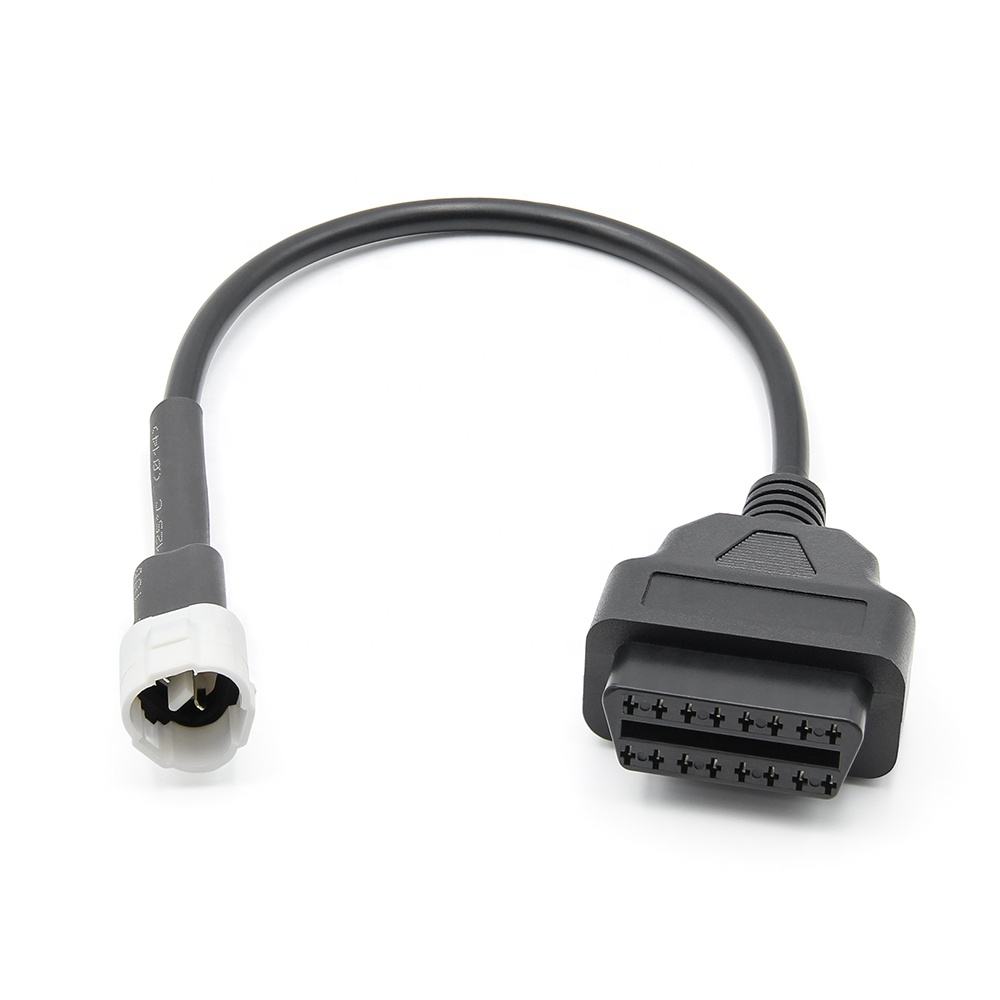

Yamaha 3-pin till OBD2 16-pin adapterkabel

Kortversion

Denna Yamaha 3-pin till OBD2 16-pin adapterkabel gör det möjligt att ansluta ett kompatibelt OBD2-diagnosverktyg till vissa Yamaha-motorcyklar och scooters som använder en 3-polig diagnoskontakt. Kabeln omvandlar motorcykelns Yamaha-specifika 3-pin-kontakt till den standardiserade 16-pin OBD2-kontakten som används av många felkodsläsare och Bluetooth/WiFi-interface.

Adaptern är särskilt praktisk om du redan har en kompatibel OBD2-läsare och vill använda den tillsammans med en Yamaha-motorcykel utan att köpa ett helt separat diagnosverktyg. Enligt leverantörens kompatibilitetslista passar kabeln bland annat YZF-R125, MT-125, YS-125, Delight 125, N-MAX 125, X-MAX 125, X-MAX 300, X-MAX 400 och 2018 Aerox 50, samt andra kompatibla Yamaha-modeller med rätt 3-poliga diagnoskontakt.

Kabeln är endast en fysisk och elektrisk adapter. Den skapar inte nya funktioner i din diagnosläsare. Vilka felkoder, live data och resetfunktioner som kan användas beror på motorcykelns protokoll, årsmodell samt vilket diagnosverktyg och vilken app/programvara du använder.

Viktigt före köp: En 3-polig kontakt betyder inte automatiskt att alla Yamaha-modeller använder exakt samma elektriska pinout eller kommunikationsprotokoll. Kontrollera alltid modell, årsmodell, diagnoskontakt och kompatibilitet med ditt diagnosverktyg. Leverantörens lista anger uttryckligen 2018 Aerox 50; andra Aerox-årsmodeller bör därför verifieras separat.

• Produkt: Yamaha 3-pin till OBD2 16-pin diagnosadapter
• För: kompatibla Yamaha motorcyklar och scooters
• Motorcykelsida: 3-pin Yamaha-kontakt
• Diagnossida: standard 16-pin OBD2
• Användning: anslutning av kompatibel felkodsläsare eller OBD-interface
• Typ: passiv adapterkabel – ingen fristående scanner

Vad är Yamaha 3-pin OBD2-adaptern?

Många motorcyklar använder inte samma fysiska 16-poliga diagnoskontakt som personbilar. I stället kan tillverkaren använda en mindre, märkesspecifik kontakt inne i motorcykeln.

På vissa Yamaha-modeller används en 3-polig diagnoskontakt. Den här adapterkabeln ansluts mellan denna kontakt och ett vanligt OBD2-diagnosverktyg med 16-polig kontakt.

Det gör att du kan använda kompatibel diagnostikutrustning utan att behöva modifiera motorcykelns kablage eller bygga en egen adapter.

Adaptern är kompakt och lämpar sig både för hemmamekaniker och verkstäder som regelbundet behöver diagnostisera Yamaha-motorcyklar.

Vad gör adapterkabeln?

Kabelns huvudsakliga uppgift är att anpassa den fysiska Yamaha 3-pin-kontakten till en vanlig 16-pin OBD2-kontakt.

När rätt diagnosverktyg används kan kommunikationen därefter ske mellan motorcykelns styrsystem och scannern.

Adaptern kan användas för att:

• Ansluta en kompatibel OBD2-felkodsläsare till Yamaha 3-pin.
• Ansluta vissa kompatibla Bluetooth OBD-interface.
• Ansluta vissa WiFi OBD-interface.
• Använda kompatibel diagnosprogramvara eller app.
• Slippa modifiera originalkablaget på motorcykeln.

Adaptern är inte:

• En komplett felkodsläsare.
• Ett fristående diagnosverktyg.
• En garanti för att alla OBD2-funktioner fungerar på motorcykeln.
• En protokollomvandlare som gör inkompatibla scanners kompatibla.

Kompatibla Yamaha-modeller

Enligt leverantörens produktinformation stöds bland annat följande modeller:

• Yamaha YZF-R125
• Yamaha MT-125
• Yamaha YS-125
• Yamaha Delight 125
• Yamaha N-MAX 125
• Yamaha X-MAX 125
• Yamaha X-MAX 300
• Yamaha X-MAX 400
• Yamaha Aerox 50 – 2018
• Andra kompatibla Yamaha-modeller med motsvarande 3-pin diagnoskontakt

Listan ska ses som en vägledning. Yamaha kan använda olika diagnossystem mellan olika årsmodeller, marknader och motorversioner. Kontrollera därför alltid den faktiska kontakten och fordonets diagnossystem.

Att kontakten fysiskt passar är inte i sig en garanti för att det aktuella diagnosverktyget kan kommunicera med motorcykelns ECU.

Vilka OBD2-läsare kan användas?

Adapterkabeln avslutas med en standard 16-pin OBD2-anslutning. Där kan ett kompatibelt diagnosverktyg anslutas.

Exempel på typer av utrustning

• Handhållna OBD2-felkodsläsare med stöd för motorcykelns protokoll.
• Kompatibla ELM327-baserade interface.
• Bluetooth OBD2-interface.
• WiFi OBD2-interface.
• PC-baserade diagnosinterface med rätt protokollstöd.

Det viktiga är inte bara att scannern har en OBD2-kontakt. Den måste även förstå det kommunikationsprotokoll som den aktuella Yamaha-modellen använder.

Exempel: Om kabeln passar motorcykelns 3-pin-kontakt men scannern endast stöder andra kommunikationsprotokoll kommer någon diagnoskommunikation ändå inte att etableras.

CAN-BUS och kommunikationsprotokoll

Leverantören beskriver kabeln som avsedd för Yamaha-modeller med CAN-BUS-baserad diagnostik. CAN-BUS är ett digitalt kommunikationssystem som låter olika elektroniska styrenheter i fordonet kommunicera med varandra.

På nyare fordon används CAN ofta även för diagnoskommunikation. Det innebär dock inte att varje Yamaha med 3-pin-kontakt automatiskt använder exakt samma protokoll.

Därför behöver både:

• motorcykeln,
• adapterkabelns pinout,
• diagnosverktyget,
• och eventuell app/programvara

vara kompatibla med varandra.

Vilka diagnosfunktioner kan fungera?

Vilka funktioner som finns bestäms i första hand av motorcykelns ECU och det anslutna diagnosverktyget.

På ett kompatibelt system kan det exempelvis vara möjligt att:

• Läsa motorrelaterade felkoder.
• Radera vissa felkoder efter att felet har åtgärdats.
• Se aktuell motorstatus.
• Visa live data från stödda sensorer.
• Se motorvarvtal.
• Se kylvätsketemperatur där givaren stöds.
• Se insugstemperatur där stöd finns.
• Se gasspjällsposition där stöd finns.
• Se vissa andra ECU-parametrar beroende på scanner och motorcykel.

Specialfunktioner som ABS, serviceläge, programmering eller andra moduler ska inte förutsättas bara för att adaptern passar. Dessa kräver både stöd i motorcykeln och ett diagnosverktyg som specifikt kan kommunicera med systemet.

Steg-för-steg: anslut Yamaha 3-pin till OBD2

Steg 1 – Lokalisera diagnoskontakten

Lokalisera motorcykelns 3-poliga diagnoskontakt. Placeringen varierar mellan olika Yamaha-modeller. Kontakten kan exempelvis sitta under sadeln, bakom en sidopanel eller i närheten av ECU/kabelstam.

Steg 2 – Kontrollera kontakten

Kontrollera att kontakten verkligen motsvarar kabelns 3-pin-anslutning. Tvinga aldrig ihop kontakter som inte passar korrekt.

Steg 3 – Stäng av tändningen

Anslut helst adapter och scanner med tändningen avstängd om inte instruktionen till ditt diagnosverktyg anger något annat.

Steg 4 – Anslut Yamaha-adaptern

1. Anslut kabelns 3-pin-kontakt till motorcykelns diagnoskontakt.
2. Kontrollera att kontakten sitter helt i och är rättvänd.
3. Anslut diagnosverktygets 16-pin OBD2-kontakt till adaptern.

Steg 5 – Slå på tändningen

Slå på tändningen utan att starta motorn, om diagnosverktygets instruktion anger detta.

Steg 6 – Starta diagnosverktyget

Starta felkodsläsaren eller appen och försök etablera kontakt med motorstyrningen.

Steg 7 – Läs felkoder

Börja alltid med att läsa och spara felkoder innan något raderas.

Steg 8 – Kontrollera live data

Om kommunikationen fungerar kan du kontrollera tillgängliga live data och parametrar.

Steg 9 – Koppla bort efter avslutad diagnos

Avsluta kommunikationen, stäng av tändningen och koppla sedan bort scanner och adapter.

Bluetooth- och appbaserad diagnos

Kabeln kan enligt produktinformationen även användas med kompatibla trådlösa OBD2-interface. Ett typiskt upplägg är:

1. Yamaha 3-pin diagnoskontakt.
2. Yamaha 3-pin → OBD2 adapterkabel.
3. Bluetooth- eller WiFi-baserat OBD-interface.
4. Telefon eller surfplatta med kompatibel diagnosapp.

Appen måste kunna kommunicera via rätt protokoll och tolka den data motorcykeln skickar. En app som fungerar utmärkt på en personbil behöver därför inte automatiskt fungera fullt ut på en Yamaha-motorcykel.

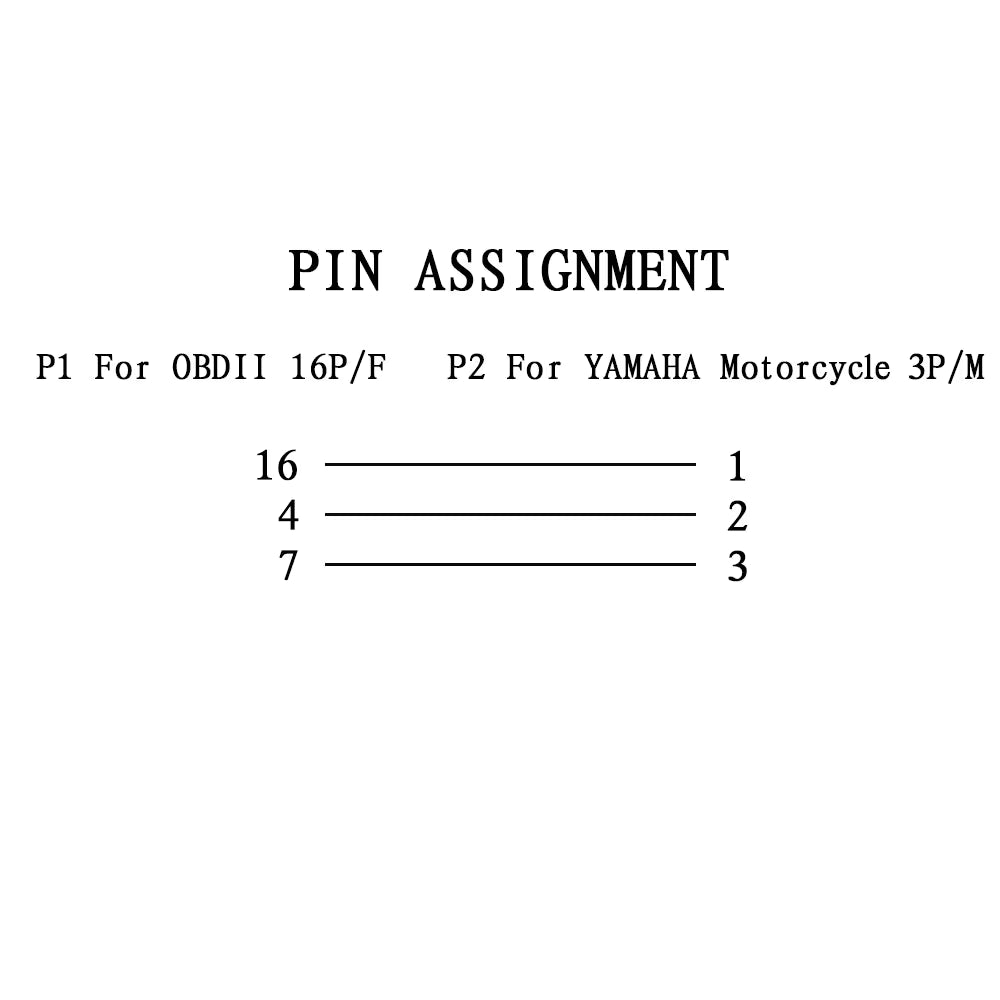

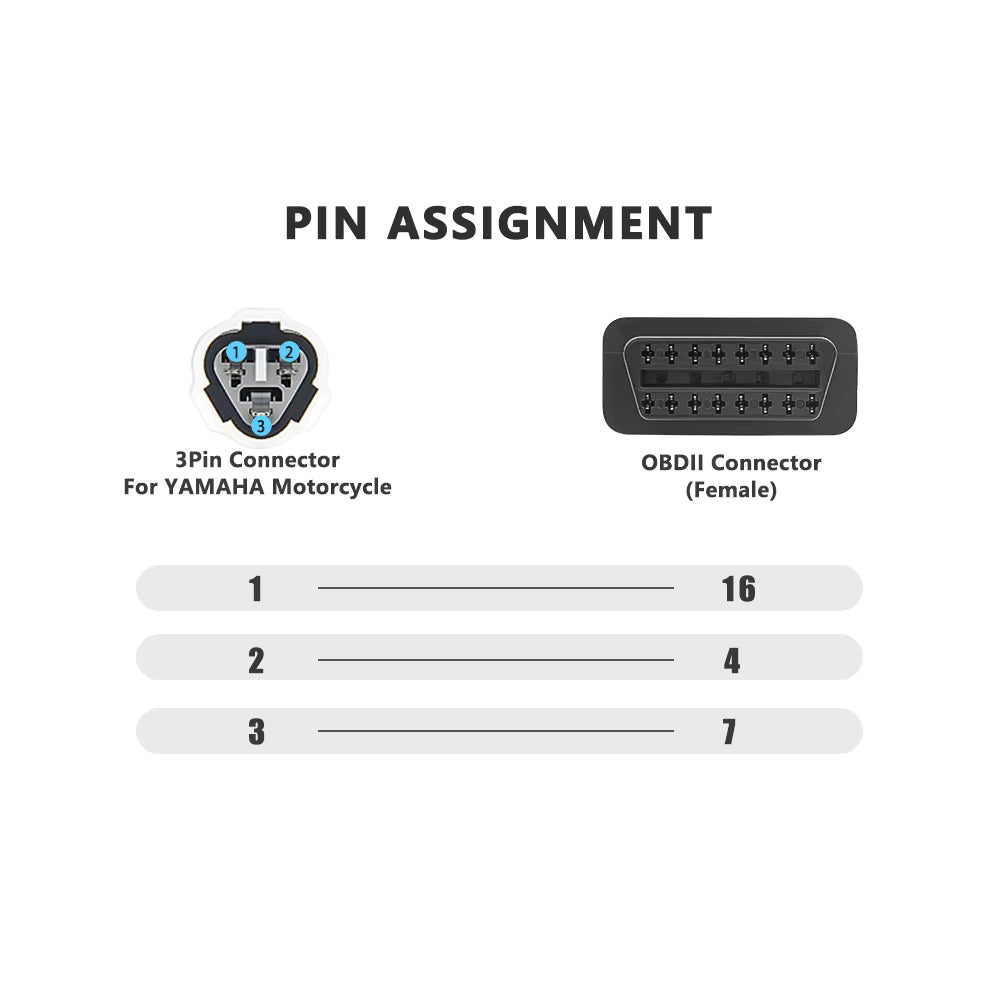

Viktigt om pinout och 3-pin-kontakter

En viktig detalj vid motorcykeldiagnos är att två kontakter kan se likadana ut men ändå ha olika elektrisk koppling. Därför ska kompatibilitet inte bedömas enbart utifrån antalet pinnar.

Kontrollera särskilt:

• Kontaktens form och låsning.
• Motorcykelns årsmodell.
• Vilken ECU/diagnosstandard som används.
• Att adaptern är avsedd för just Yamaha-systemet.
• Att scannern stödjer motorcykelns kommunikationsprotokoll.

Om du är osäker rekommenderas kontroll mot motorcykelns elschema eller original diagnostikdokumentation innan anslutning.

Obs om Honda: Leverantörens rubrik nämner även Honda 6-pin, men specifikationen och kompatibilitetslistan som tillhandahållits gäller Yamaha 3-pin. Denna produktsida avser därför Yamaha 3-pin-versionen. Honda 6-pin kräver separat kompatibel adapter om inte produkten uttryckligen säljs som ett fleradapter-set.

Felsökning – om adaptern inte får kontakt

Scannern startar inte

• Kontrollera att tändningen är på.
• Kontrollera att adapterkontakten sitter korrekt.
• Kontrollera att diagnosuttaget har rätt matning för den aktuella installationen.
• Kontrollera att scannern kan användas med motorcykeln.

Scannern får ström men hittar inte ECU

• Kontrollera att rätt protokoll är valt.
• Kontrollera att motorcykelns årsmodell stöds.
• Kontrollera att rätt diagnosapp används.
• Prova en annan kompatibel scanner om möjligt.

Appen ansluter till Bluetooth-adaptern men visar ingen fordonsdata

Detta betyder ofta att telefonen har kontakt med själva OBD-interfacet men att interfacet inte lyckas kommunicera med motorcykelns ECU. Kontrollera protokoll, adapter, pinout och fordonskompatibilitet.

Felkodsläsaren visar “Link Error” eller “Unable to Connect”

• Kontrollera tändningen.
• Koppla ur och anslut adaptern igen.
• Kontrollera modell och årsmodell.
• Kontrollera scannerprotokollet.
• Kontrollera motorcykelns säkringar och batterispänning.

Kontakten passar men kommunikationen fungerar inte

En fysisk passform är inte samma sak som elektrisk/protokollmässig kompatibilitet. Liknande 3-pin-kontakter kan förekomma med annan pinout eller annan kommunikationsstandard.

Diagnosen fungerar ibland

• Kontrollera motorcykelbatteriets spänning.
• Kontrollera att kontakterna inte är oxiderade.
• Kontrollera glapp i kabel eller kontakt.
• Använd inte en mycket lång extra OBD-förlängningskabel vid felsökning.

Specifikationer

Förpackningsinnehåll

• 1 × Yamaha 3-pin till OBD2 16-pin diagnosadapterkabel

Observera: OBD2-felkodsläsare, Bluetooth-interface, mobiltelefon och diagnosprogram ingår inte om detta inte uttryckligen anges i produktalternativet.

FAQ – vanliga frågor om Yamaha 3-pin OBD2-adapter

1) Vad används kabeln till?

Den används för att ansluta ett kompatibelt OBD2-diagnosverktyg till vissa Yamaha-motorcyklar med 3-polig diagnoskontakt.

2) Är detta en felkodsläsare?

Nej. Det är endast en adapterkabel. Du behöver ett separat kompatibelt OBD2-diagnosverktyg.

3) Passar den Yamaha YZF-R125?

YZF-R125 finns med i leverantörens kompatibilitetslista. Kontrollera ändå årsmodell och kontakt innan köp.

4) Passar den Yamaha MT-125?

Ja, MT-125 anges i produktinformationen, med reservation för årsmodell och diagnossystem.

5) Passar den Yamaha N-MAX 125?

N-MAX 125 finns med i leverantörens kompatibilitetslista.

6) Passar den Yamaha X-MAX 300?

Ja, X-MAX 300 anges i produktinformationen.

7) Passar den Yamaha Aerox?

Leverantören anger uttryckligen 2018 Aerox 50. För andra Aerox-årsmodeller ska kompatibiliteten kontrolleras separat.

8) Fungerar kabeln med alla Yamaha som har 3-pin-kontakt?

Inte nödvändigtvis. Kontaktens utseende är bara en del av kompatibiliteten. Pinout, protokoll och scannerstöd måste också stämma.

9) Kan jag använda en ELM327?

Ett kompatibelt ELM327-interface kan fungera på stödda modeller om det klarar motorcykelns kommunikationsprotokoll och appen har rätt stöd.

10) Kan jag använda en Bluetooth-felkodsläsare?

Ja, om Bluetooth-interfacet och appen stöder den aktuella Yamaha-modellens diagnosprotokoll.

11) Kan kabeln läsa ABS?

Kabeln i sig avgör inte detta. ABS-diagnos kräver att motorcykeln, scannern och programvaran har stöd för ABS-systemet.

12) Kan jag släcka motorlampan?

På kompatibla system kan ett lämpligt diagnosverktyg ofta läsa och radera motorrelaterade felkoder. Ett aktivt fel kommer vanligtvis tillbaka tills grundorsaken har åtgärdats.

13) Kan jag se live data?

Ja, om motorcykelns ECU och diagnosverktyget stödjer live data.

14) Behöver kabeln eget batteri?

Nej. Adapterkabeln har inget eget batteri.

15) Är adaptern för Honda 6-pin?

Den här specifikationen gäller Yamaha 3-pin. Honda 6-pin är en annan anslutning och kräver en separat kompatibel adapter om den inte uttryckligen ingår som en annan produktvariant.

16) Varför får min scanner ingen kontakt trots att kontakten passar?

Scannern kan sakna rätt protokollstöd, pinout kan skilja sig eller aktuell årsmodell kan använda ett annat diagnossystem.

17) Måste motorn vara igång?

Normalt räcker det att tändningen är på för att läsa ECU-data. Vissa live data-funktioner kräver naturligtvis att motorn är igång.

18) Kan adaptern skada min motorcykel?

En korrekt kompatibel adapter som används enligt instruktion ska inte orsaka problem. Använd aldrig en adapter om pinout eller kompatibilitet är osäker.

Viktiga notiser

• Kontrollera modell, årsmodell och diagnoskontakt före köp.
• Denna adapter är avsedd för kompatibla Yamaha 3-pin-system.
• En fysisk 3-pin-kontakt är inte ensam garanti för kompatibilitet.
• Diagnosverktyget måste stödja motorcykelns kommunikationsprotokoll.
• Adapterkabeln ger inte fler diagnosfunktioner än vad motorcykel och scanner stödjer.
• Radera inte felkoder innan de har dokumenterats.
• Åtgärda grundfelet innan felkoder raderas permanent.
• Tvinga aldrig ihop kontakter som inte passar naturligt.
• Vid osäker pinout bör elschema eller original dokumentation kontrolleras innan anslutning.

Sammanfattning

Yamaha 3-pin till OBD2 16-pin adapterkabel är en praktisk lösning för dig som vill ansluta en kompatibel OBD2-felkodsläsare, Bluetooth-adapter eller annan diagnosutrustning till vissa Yamaha-motorcyklar och scooters med 3-polig diagnoskontakt.

Modeller som anges av leverantören inkluderar bland annat YZF-R125, MT-125, YS-125, Delight 125, N-MAX 125, X-MAX 125, X-MAX 300, X-MAX 400 och 2018 Aerox 50. Kabeln kan även fungera med andra Yamaha-modeller som använder samma kompatibla diagnosanslutning.

Kom ihåg att detta är en adapter – inte en komplett scanner. Det anslutna diagnosverktyget måste stödja motorcykelns protokoll och funktioner. Kontrollera därför alltid kontakt, årsmodell och diagnosstöd innan köp, särskilt om modellen inte uttryckligen finns med i listan.
