KONNWEI KW880 – 3-i-1 OBD2/EOBD-skanner, 6/1 V batteritestare & Battery Match Reset

Introduktion – vad är KW880?

KW880 är ett universellt diagnos- och batteriverktyg för 12 V OBD2/EOBD-kompatibla fordon (personbilar/lätta fordon). Det hjälper dig hitta orsaken till tänd Check Engine, verifiera åtgärder, förbereda inför besiktning och samtidigt säkerställa att startbatteriet och laddsystemet är friska. Med Battery Match Reset kan du dessutom återställa/registrera nytt batteri på bilar där det krävs efter batteribyte.

• 3-i-1: OBD2-skanner + batteritestare (6/12 V) + Battery Match Reset.

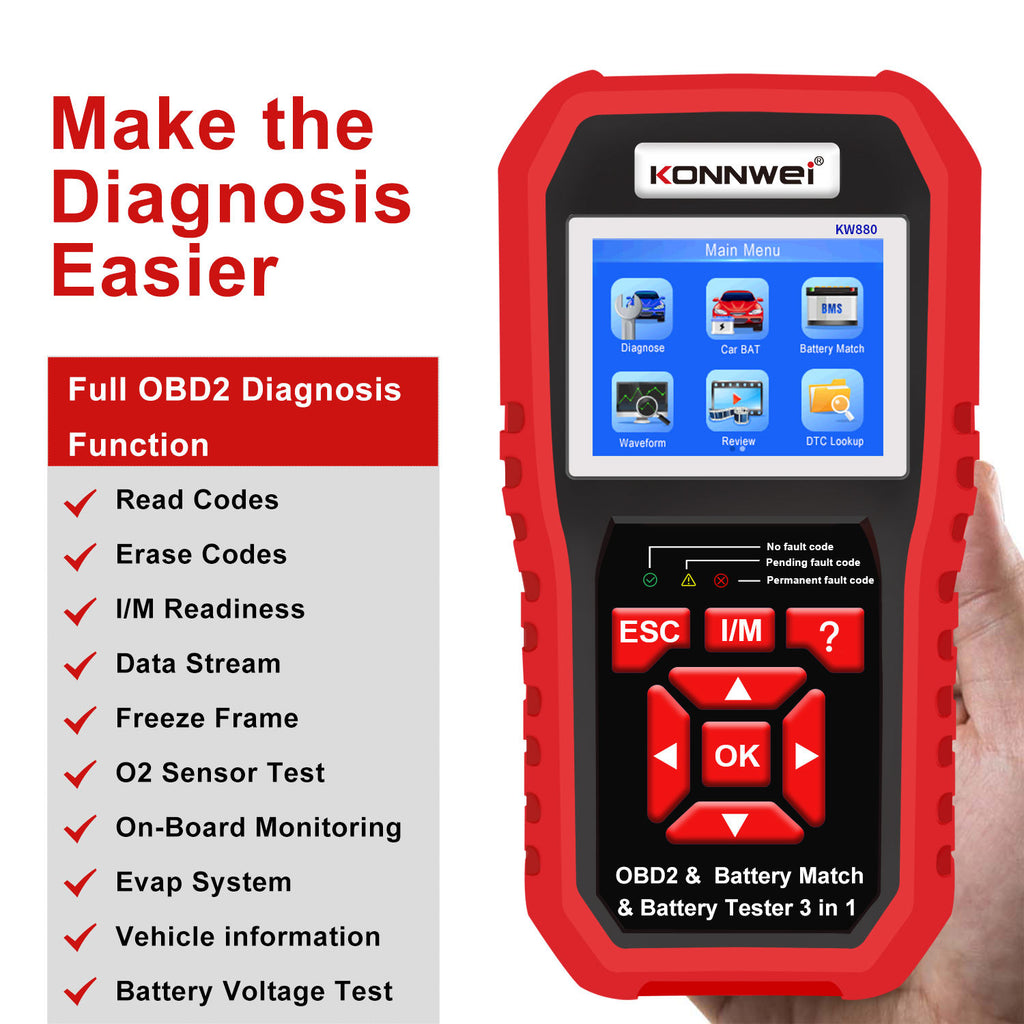

• 10 OBD-lägen: Läs/rensa DTC, Freeze Frame, Live Data, I/M Readiness, O2-tester, Mode $06/$08, VIN/CALID/CVN m.m.
• Snabbkontroll: Patenterad One-Click I/M visar monitorstatus (emission) med ett knapptryck.
• Rapporter: Lagra, spela upp och skriv ut via PC.
• Batteri: SOC/SOH/CCA, inre resistans, start- och laddningsanalys med vågformsvisning.
• Språk: Engelska, Franska, Tyska, Spanska, Ryska, Italienska (m.fl. enligt firmware).

Specifikationer

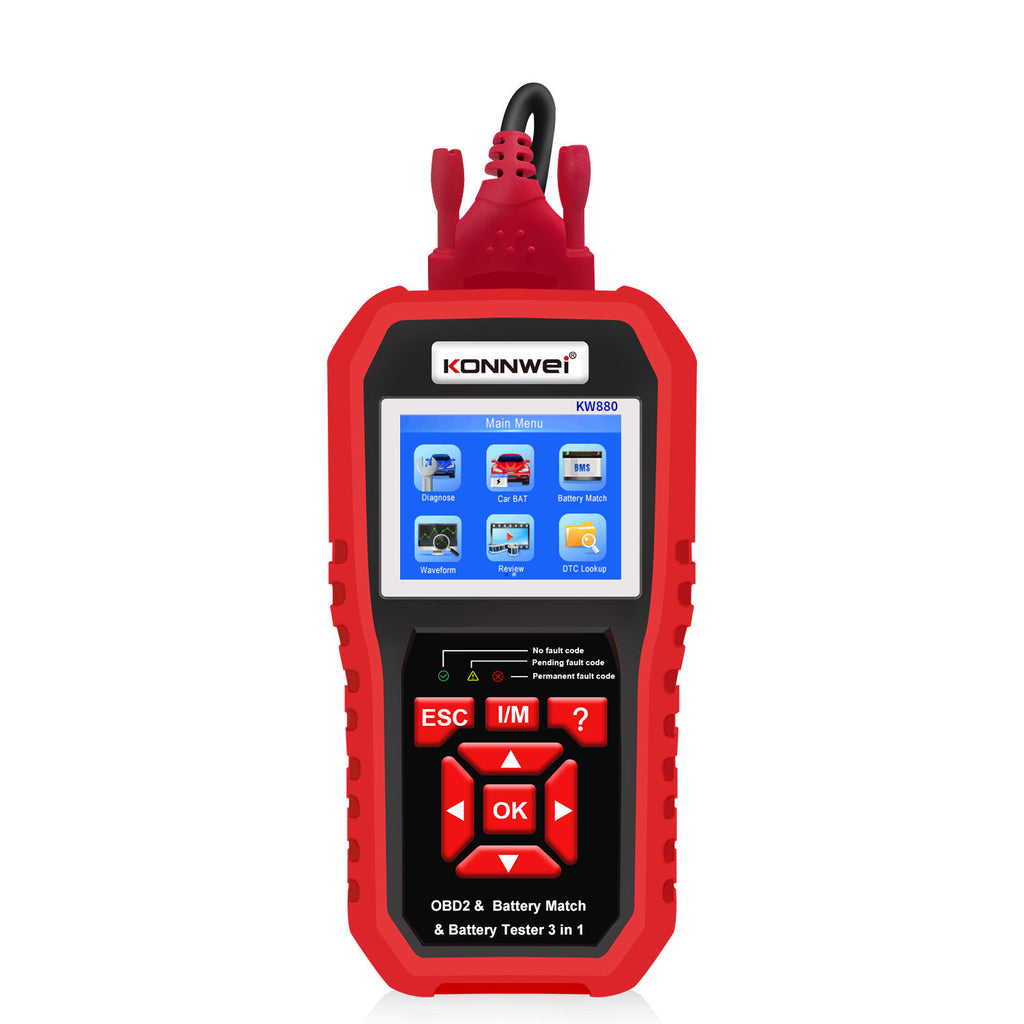

• Modell: KONNWEI KW880
• Produkttyp: 3-i-1 OBD2/EOBD-skanner, 6/12 V batteritestare, Battery Match Reset
• Skärm & ljud: 2,8" TFT (320×240), bakgrundsbelyst, inbyggd högtalare
• Matning: Via OBD-port (12 V) / via batterikablar för batteritest
• Lagring: Inbyggt minne för koder, livedata och freeze frame
• Utskrift: Datautskrift via PC/USB (Windows XP/7/8/10)
• Uppdatering: Internet/PC – livstids fria uppdateringar
• Språk i enheten: EN, FR, DE, ES, RU, IT (urval enligt firmware)
• Kapsling: Svart hus med rött gummiskydd (stötsäkert)
• Certifikat: CE, FCC, RoHS
• Garanti: 12 månader

Funktioner & användningsområden

• DTC & MIL: Läser/rensar generiska (P0/P2/P3/U0) och tillverkarspecifika (P1/P3/U1) koder; släcker Check Engine efter åtgärd.
• Live Data: RPM, ECT, IAT, MAP/MAF, STFT/LTFT, O2, tändning, spjäll, bränsletryck m.m. som siffra/graf.
• Freeze Frame: Ögonblicksbild av sensordata när DTC sattes.
• I/M Readiness: Överblick av emissionsmonitorer – One-Click I/M med LED/summer.
• O2-monitor & Mode $06: Visa ECU:s senaste testresultat och inbyggda övervakningstester.
• Mode $08 (Component Test): Initiera tillgängliga tester (fordonsberoende).
• VIN/CALID/CVN (Mode $09): Fordons- och kalibreringsinformation.
• Batteritest: SOC/SOH/CCA, inre resistans, starttest & laddningstest; spänningsvågform.

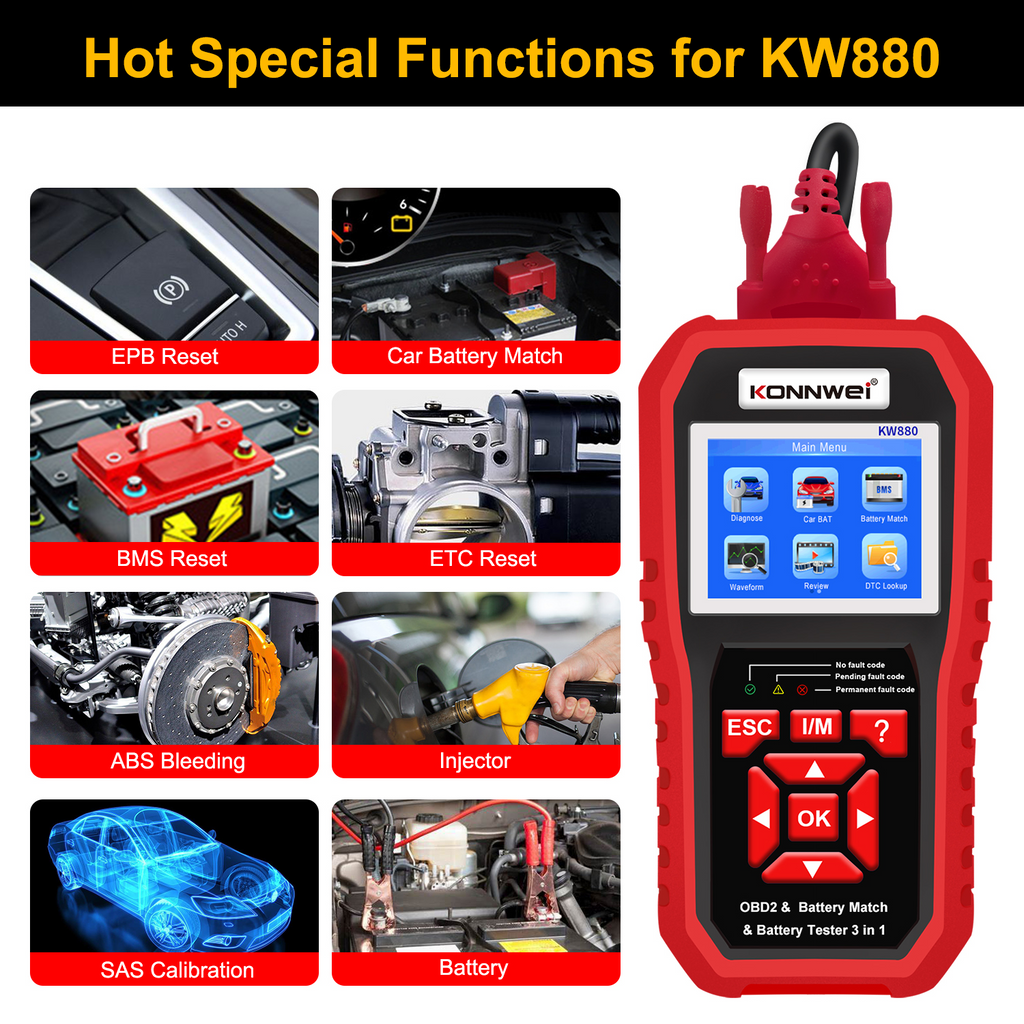

• Battery Match Reset: Rensar lågspänningshistorik och registrerar nytt batteri (modellberoende).
• Rapporter: Spara, spela upp och skriv ut loggar/rapporter via PC.

Obs: Funktionstillgång beror alltid på vad fordonets ECU exponerar via OBD2/EOBD och på årsmodell/marknad.

Stödda OBD-protokoll & fordon

• Protokoll: ISO 15765-4 CAN, ISO 9141-2, ISO 14230-4 KWP2000, SAE J1850 VPW, SAE J1850 PWM
• Regioner (riktlinje): USA 1996+, EU bensin ≈2001+, EU diesel ≈2004+, Kanada ≈1998+, Kina ≈2011+
• Kompabilitet: OBD2/EOBD-kompatibla 12 V personbilar/lätta fordon med 16-pin DLC

Begränsningar: Inte avsedd för 24 V tunga fordon/J1939. Åtkomst till ABS/SRS/BCM m.fl. kräver märkes-/modulstöd, vilket varierar.

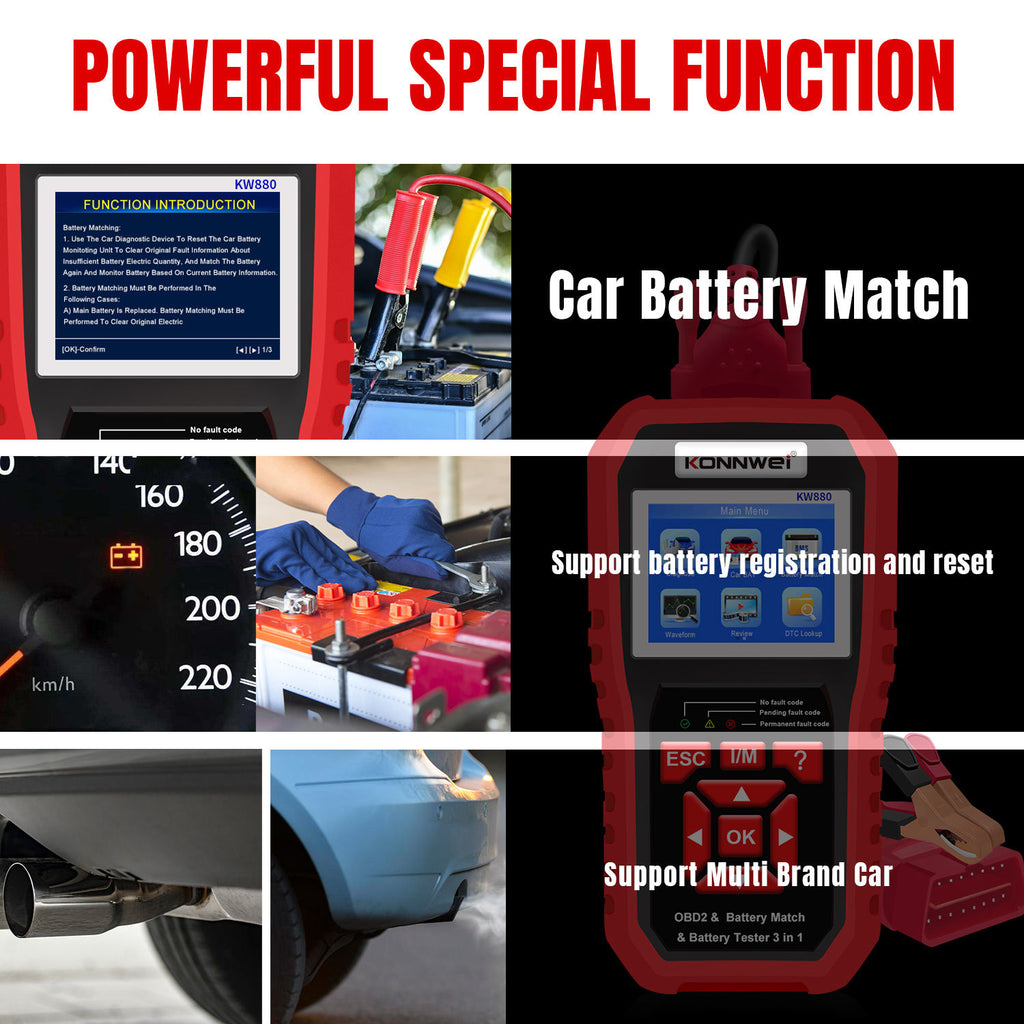

Battery Match Reset – när och varför?

Vissa fordon lagrar batteriets ålder/tillstånd och anpassar laddstrategi efter detta. Efter batteribyte kan felaktiga data orsaka varningar eller avstängda komfortfunktioner (t.ex. start/stop, fönster ”one-touch”, soltak m.m.). Battery Match Reset:

• När huvudbatteri byts: Rensa lågspänningshistorik och registrera nytt batteri.
• När batterisensor (BMS/IBS) byts: Para om sensor och styrenhet för korrekt SOC-beräkning.
• Symtom vid utebliven registrering: varningar i instrument, inaktiva start/stop-funktioner, felaktig laddningsstrategi.

Viktigt: Battery Match Reset finns endast på fordon där detta stöds via OBD. Följ alltid bilens serviceprocedur.

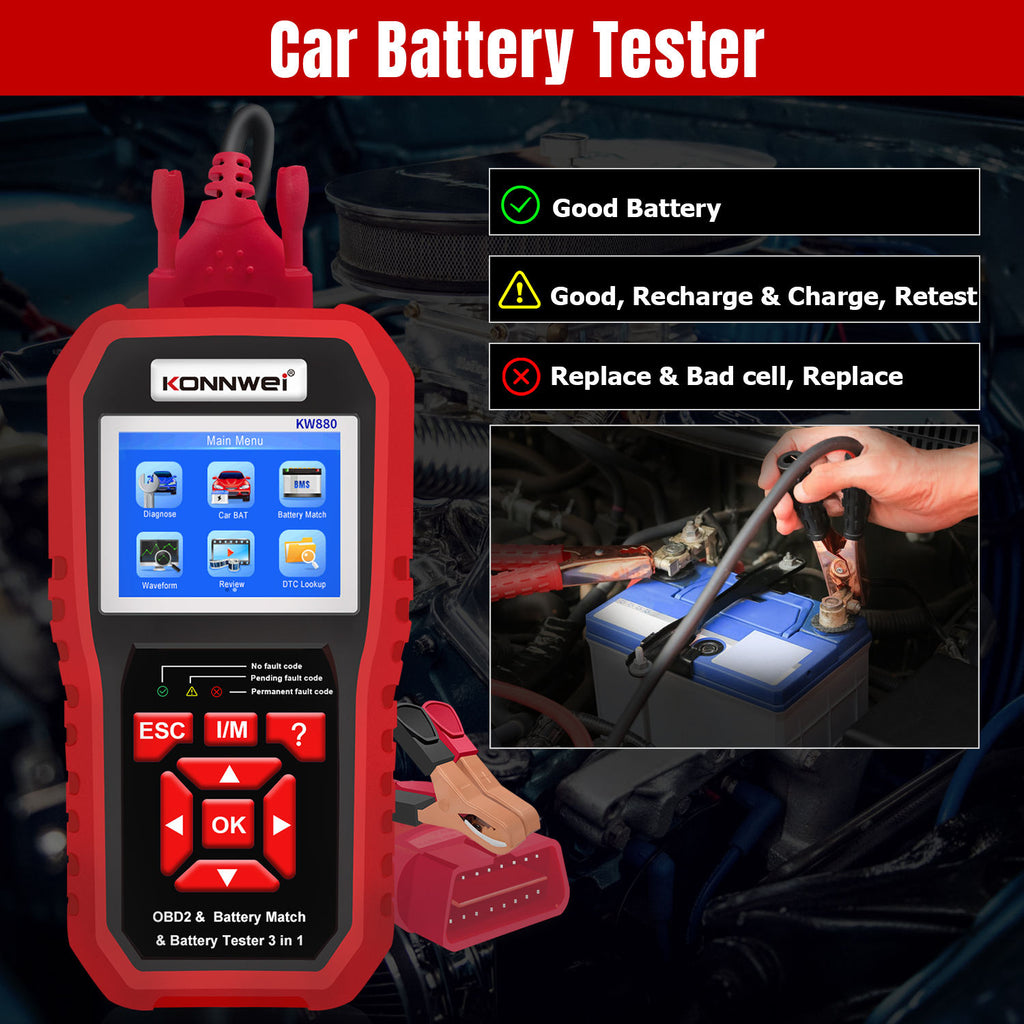

Batteritest – SOC, SOH, CCA, start & laddning

KW880 använder modern konduktansmätning som möjliggör snabb, säker bedömning utan hård urladdning. Stödda batterityper: Flooded, AGM platt, AGM spiral, GEL samt utvalda övriga 6–12 V startbatterier (100–2000 CCA).

• SOC: Laddningsnivå.
• SOH: Batteriets kondition i %.
• CCA: Uppmätt kallstartkapacitet jämfört med märkning.
• Ri: Inre resistans – indikator på sulfatering/åldrande.
• Starttest: Spänningsfall & strömbehov under start (logg och vågform).
• Laddningstest: Generator/regulator – tomgång/varv, belastning av/på, rippel.

Manual & steg-för-steg-guider

A. Snabb OBD2-diagnos

1. Lokalisera OBD2-uttaget (oftast under instrumentpanelen vid förarplats).
2. Slå tändning ON (motorn AV). Anslut KW880 till OBD2.
3. Välj språk → Diagnostics; enheten identifierar protokoll automatiskt.
4. Read Codes: Notera DTC + beskrivningar. Öppna Freeze Frame för kontext.
5. I/M Readiness: Bekräfta monitorstatus (One-Click I/M).
6. Live Data: Välj 6–10 nyckel-PIDs för snabb uppdatering och tydlig graf.
7. Åtgärda grundorsaken → Erase Codes för att släcka MIL och nollställa monitorer.

B. Batteritest – anslutning & tolkning

1. Stäng av fordonet. Anslut röd klämma till + och svart till − på batteriet.
2. Välj Battery Test. Ange batterityp och märk-CCA (står på batteriet).
3. Kör Health Test (SOC/SOH/CCA/Ri) och spara resultatet.
4. Kör Cranking Test: Starta motorn på uppmaning och följ spänningsfallet.
5. Kör Charging Test: Kontrollera generator/regulator (tomgång/varv, last av/på).
6. Tolka: Lågt SOH/CCA → rekommenderad åtgärd/byte. Högt rippel → kontrollera likriktare.

C. Battery Match Reset (modellberoende)

1. Efter batteribyte eller byte av BMS/IBS: Slå tändning ON, anslut KW880.
2. Välj Service/Reset → Battery Match (namn kan variera).
3. Följ skärmens instruktioner. Bekräfta batterityp/kapacitet om appen frågar.
4. Kontrollera att varningar försvunnit och att start/stop/fönster m.m. fungerar normalt.

D. Rapport & utskrift

1. Gå till Review/Playback och välj sparad session (diagnos eller batteritest).
2. Anslut via USB till Windows-PC. Öppna PC-verktyget → exportera/skriv ut.

Felsökning & bästa praxis

• Ingen OBD-kommunikation: Kontrollera tändning (ON), OBD-säkring, batterispänning och OBD-kontakt.
• Monitorer ej ”Ready”: Efter kodradering krävs drive cycle enligt tillverkaren.
• O2/Mode $06 saknas: Inte alla bilar exponerar alla tester via OBD.
• Battery Match saknas: Funktionen stöds inte på alla modeller/årsmodeller.
• Batteritest avviker: Ange korrekt batterityp/CCA, säkerställ rena poler och god kontakt.
• Spara före rensning: Dokumentera DTC + freeze frame innan du rensar – underlättar felsökning.

Vanliga frågor (FAQ)

1. Läser KW880 ABS/airbag/BCM?

OBD2/EOBD täcker främst motor & emission. Andra system kan kräva märkesverktyg eller utökad mjukvara – varierar per bil.

2. Fungerar batteritestaren på alla batterier?

Avsedd för startbatterier 6/12 V (Flooded/AGM/GEL m.fl.). Ange rätt batterityp och märk-CCA.

3. Kan jag skriva ut rapporter?

Ja. Spara data i enheten och skriv ut via USB till PC (Windows).

4. Är uppdateringar gratis?

Ja, livstids fria uppdateringar enligt tillverkaren.

5. Stöd för 24 V/lastbil?

Nej. KW880 är avsedd för 12 V OBD2 och batteritest 6/12 V. För 24 V/J1939 krävs annan utrustning.

6. Skillnad mot KW870/KW850?

KW880 är uppgraderad version med battery match reset, förbättrad användning och utökade batterifunktioner.

Förpackningsinnehåll

• 1 × KONNWEI KW880 huvudenhet
• 1 × 150 cm 16-pin OBD2-kabel
• 1 × Batteritestkabel (klämmor)
• 1 × 82 cm USB-kabel
• 1 × Användarmanual

Viktiga notiser & ansvar

• OBD2/EOBD fokuserar på motor & emission. Modulåtkomst varierar mellan märken/årsmodeller.
• Battery Match Reset: Endast där OBD-stöd finns; följ alltid tillverkarens serviceinstruktioner.
• Batteritest: Följ säkerhetsrutiner. Fel polaritet kan skada fordon/utrustning.
• 12 V fordon: Ej för 24 V/J1939. Kontrollera alltid fordonets elsystem och batterispecifikation.
• Användning sker på eget ansvar. Säkerställ korrekt tolkning av data och lagkrav i din region.

Behöver du alternativ eller kompletterande verktyg? Utforska våra felkodsläsare.

Sammanfattning

KONNWEI KW880 är en allt-i-ett-lösning som förenar kraftfull OBD2-diagnos, noggrann test av startbatterier och praktisk batteriregistrering i ett robust handverktyg. Perfekt för verkstad och entusiast som vill felsöka snabbt, dokumentera tydligt och undvika onödiga byten – från tänd MIL till verifierad batterihälsa. 🔧
