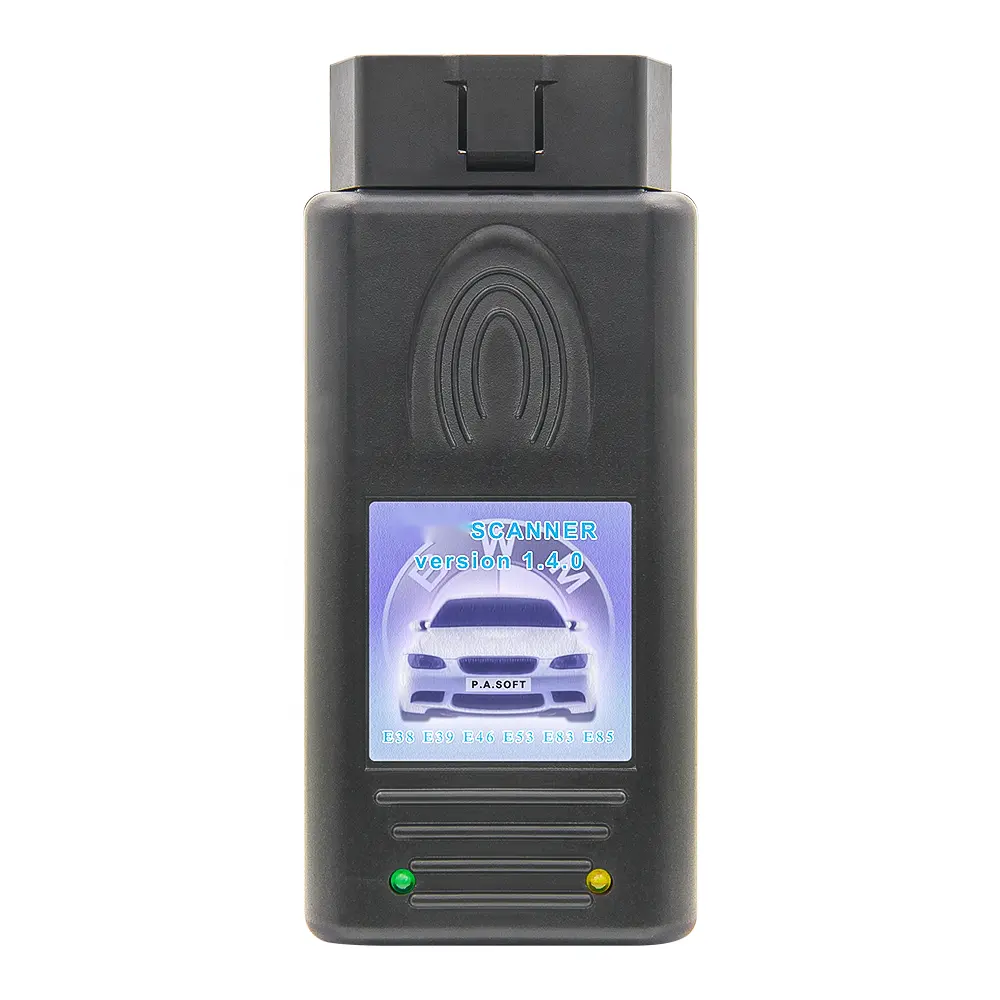

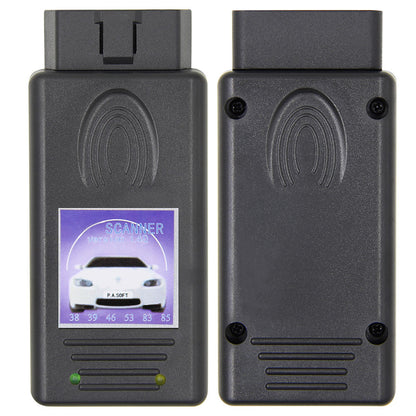

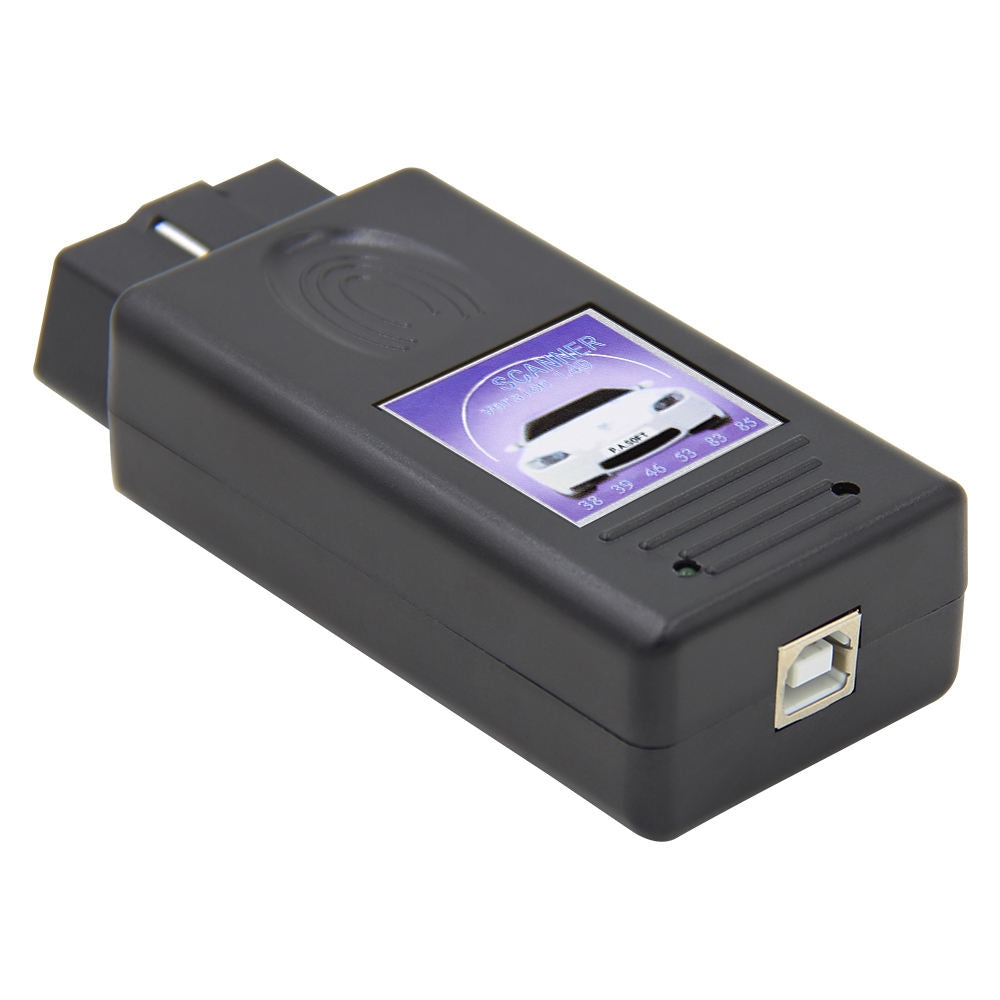

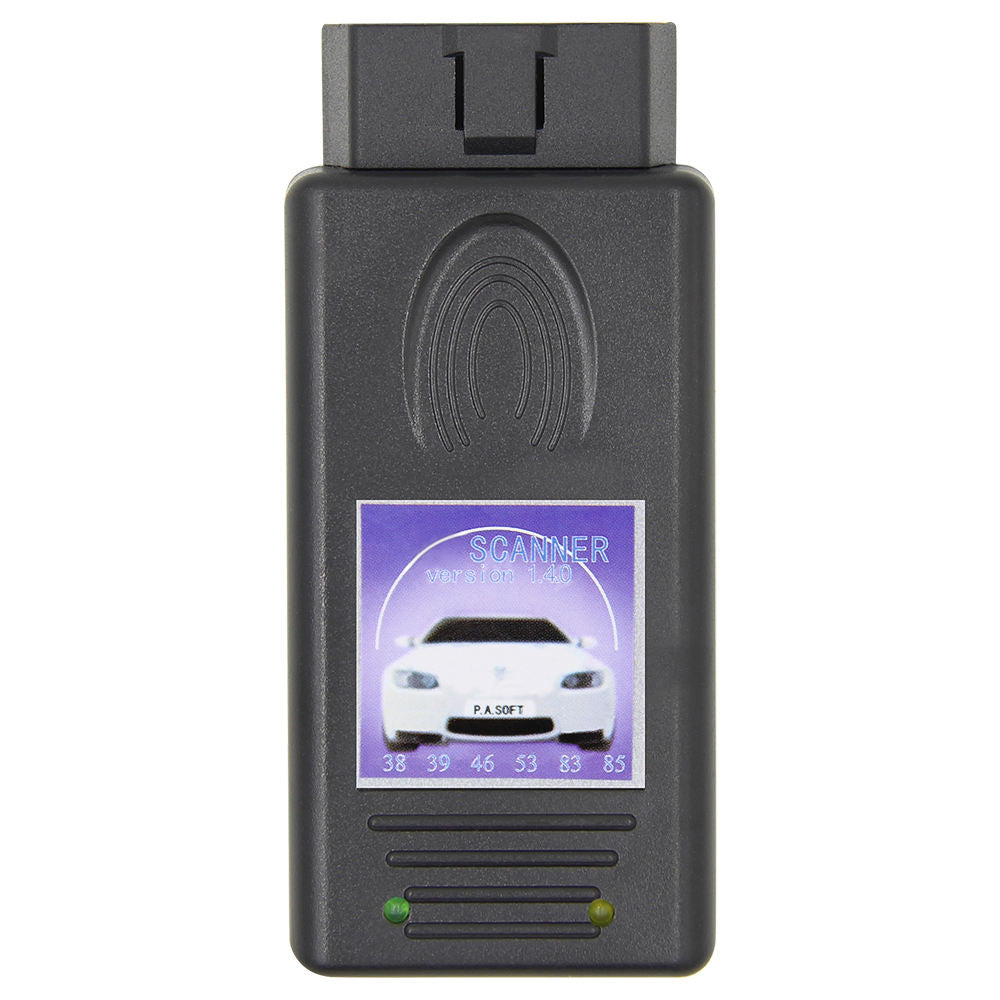

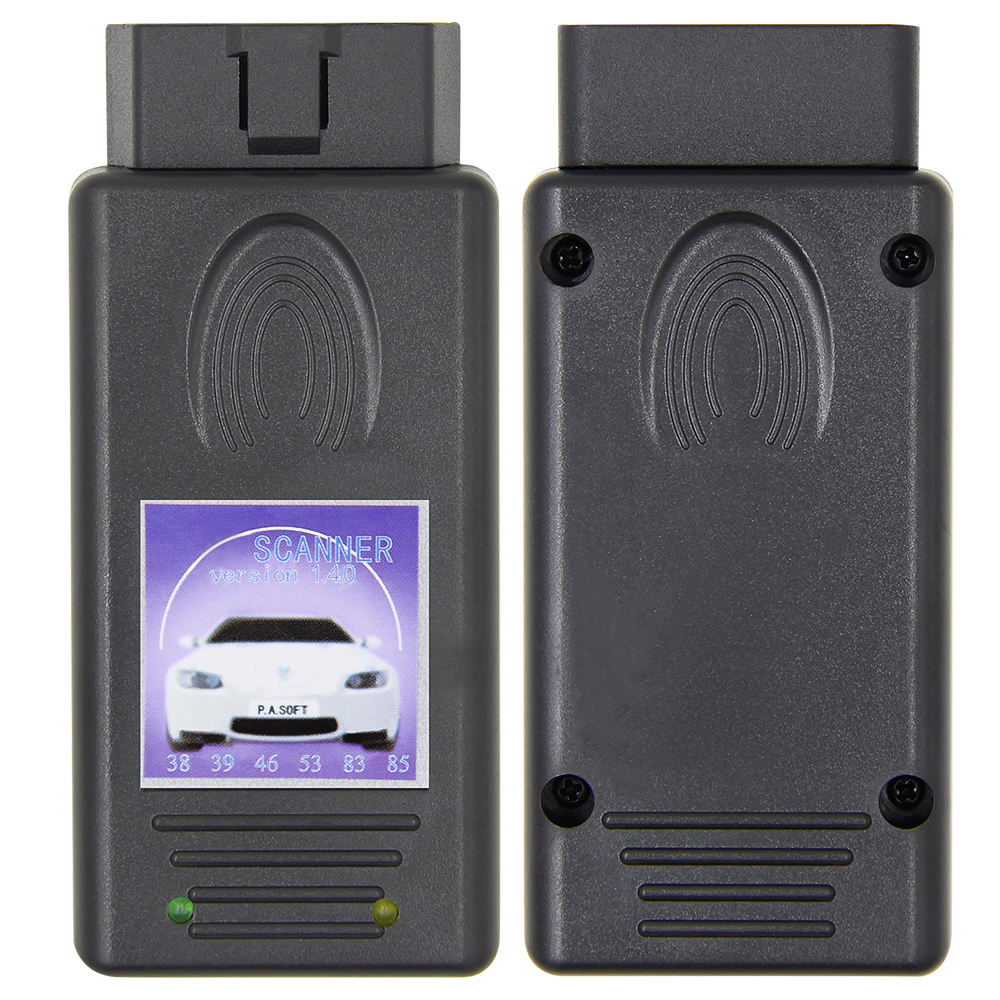

BMW Scanner 1.4.0 diagnosinterface med FT232RL – PA Soft-kompatibel scanner för äldre BMW

Kortversion

BMW Scanner 1.4.0 är ett PC-baserat diagnosinterface för äldre BMW-modeller och används tillsammans med kompatibel PA Soft/BMW Scanner 1.4.0-programvara. Interfacet är avsett för diagnostik, identifiering av fordonsdata, läsning av felkoder, modulöversikt, live data och vissa kodningsrelaterade servicefunktioner på stödda BMW-chassin.

Produkten anges ha FT232RL-chip, stöd för BMW Scanner V1.4.0 och är främst framtagen för BMW-modeller upp till cirka 2001–2002, beroende på modell, chassi och diagnosanslutning. Exempel på stödda chassin enligt produkttexten är E38, E39, E46, E53, E83 och E85.

Verktyget kan enligt produktinformationen identifiera chassi, modell, motor, växellåda och fordonsutrustning. Det kan även arbeta med moduler som IKE, LCM och EWS på kompatibla fordon. Funktioner och åtkomst beror alltid på bilmodell, årsmodell, modulversion, rätt kabelanslutning och vilken lagligt använd programvara kunden själv använder.

Viktig notis: Produkten säljs utan programvara. Kunden behöver själv ha tillgång till kompatibel och lagligt använd programvara. Enheten anges för Windows XP och kan enligt produkttexten inte uppdateras.

• Produkt: BMW Scanner Tool / Auto Scanner 1.4.0
• Kompatibilitet: äldre BMW, främst upp till ca 2001–2002 enligt produkttext
• Exempel på chassin: E38, E39, E46, E53, E83, E85

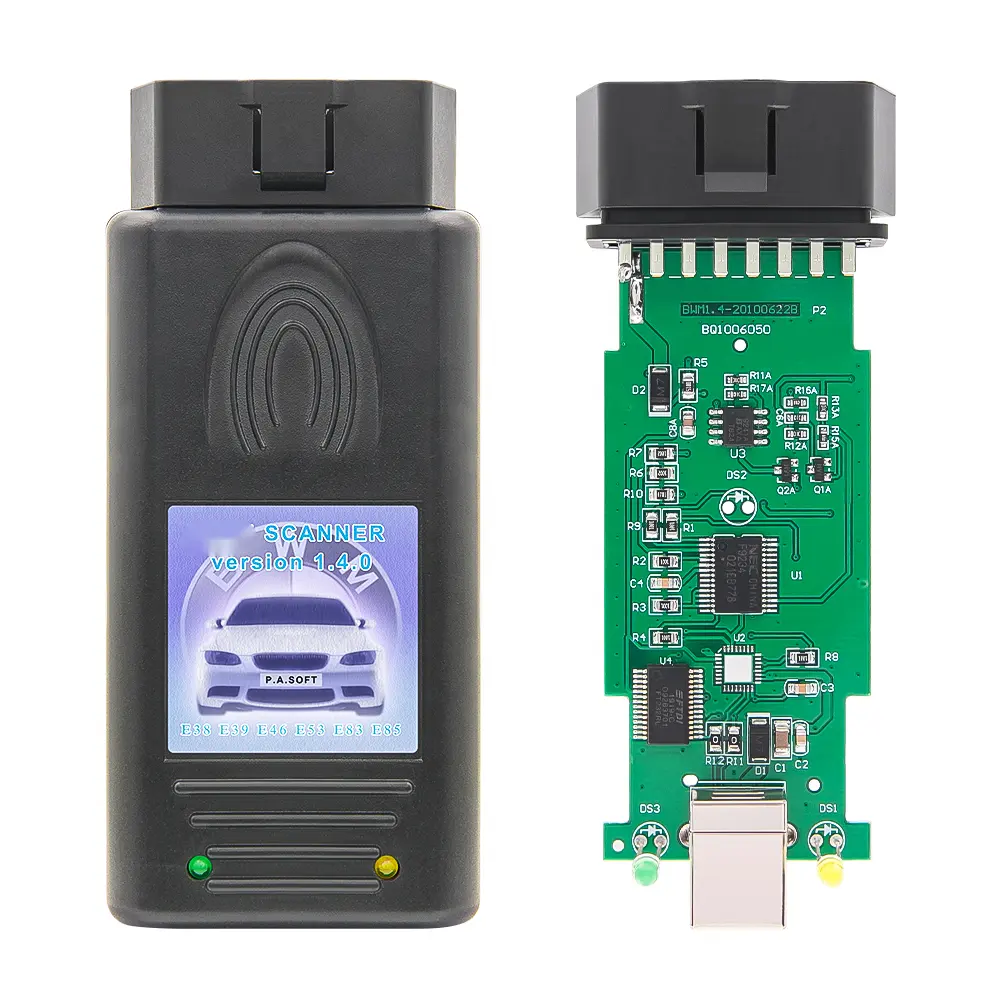

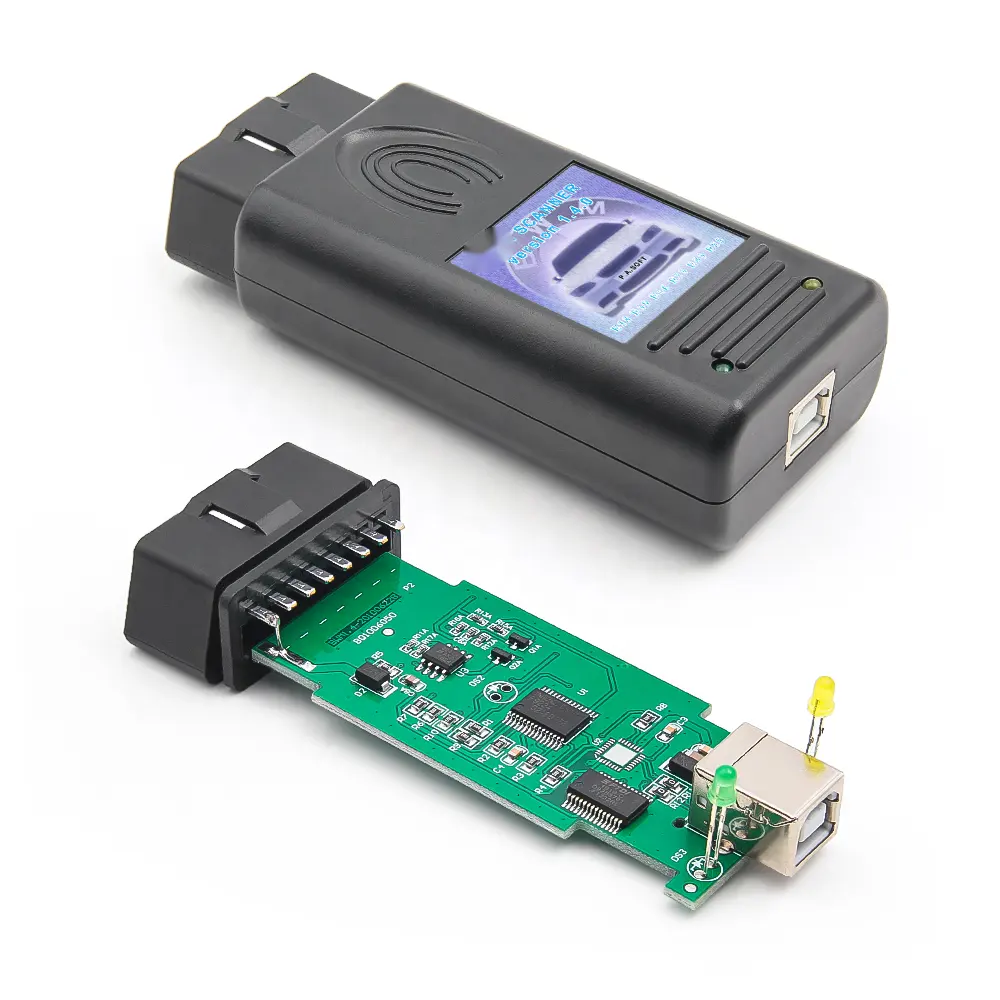

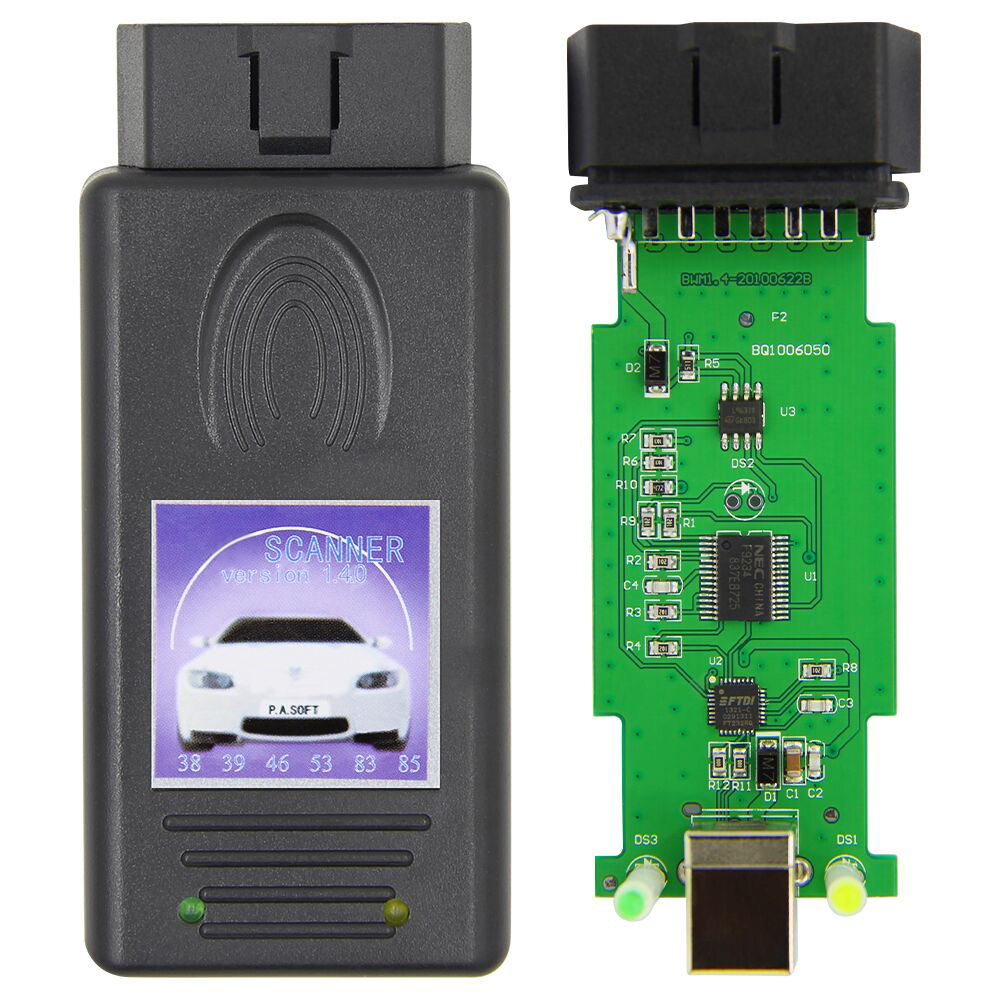

• Chip: FT232RL
• Programvarustöd: BMW Scanner / PA Soft V1.4.0-kompatibelt
• Operativsystem: Windows XP enligt produkttext
• Språk: engelska i programvaran enligt produkttext
• Levereras utan programvara

Vad är BMW Scanner 1.4.0?

BMW Scanner 1.4.0 är ett diagnosinterface för äldre BMW-fordon. Det används tillsammans med en Windows-dator och kompatibel BMW Scanner/PA Soft 1.4.0-programvara för att kommunicera med olika styrenheter i bilen.

Till skillnad från en enkel generisk OBD2-läsare är detta interface avsett för BMW-specifik diagnostik på kompatibla chassin. Det kan enligt produkttexten läsa fordonsidentifiering, felkoder, moduldata, live data och viss kodningsinformation från utvalda system.

Verktyget är särskilt relevant för äldre BMW-ägare som arbetar med modeller som E38, E39, E46, E53, E83 och E85 och vill kunna göra mer modellnära diagnostik än vad en vanlig universell OBD2-läsare normalt erbjuder.

Viktigt: säljs utan programvara

Denna produkt säljs utan programvara. Det betyder att köpet gäller själva diagnosinterfacet/kabeln, inte PA Soft-programmet eller annan mjukvara.

Kunden behöver själv ha tillgång till kompatibel och lagligt använd programvara som fungerar med BMW Scanner 1.4.0-interfacet. Funktioner, språk, installationskrav och fordonsstöd styrs av den programvara kunden använder.

• Programvara ingår inte.
• Licens, installation och programkompatibilitet ansvarar kunden själv för.
• Produkttexten anger Windows XP som stödsystem.
• Produkttexten anger att enheten inte kan uppdateras.
• Använd endast legitim mjukvara från tillåten källa.

Passar till äldre BMW-modeller

Enligt produktinformationen stöder BMW Scanner 1.4.0 BMW-modeller upp till cirka 2001–2002, beroende på modell och system. Följande modellserier och chassin nämns:

Exempel på modellserier

• BMW 3-serie
• BMW 5-serie
• BMW 7-serie
• BMW X3
• BMW X5
• BMW Z4 Roadster

Exempel på chassin enligt produkttext

• BMW E38
• BMW E39
• BMW E46
• BMW E53
• BMW E83
• BMW E85

Exakt kompatibilitet beror på bilens årsmodell, diagnosuttag, modulversioner och vilken programvara som används. Vissa äldre BMW har även ett 20-pin diagnosuttag under motorhuven, vilket kan kräva separat adapter.

Funktioner enligt produkttext

Produktinformationen anger bland annat följande funktioner:

• Identifiering av chassi, modell, motor, växellåda och utrustning.
• Sökning av styrenheter/moduler i bilen.
• Läsning av identifieringsdata.
• Läsning av VIN och fordonsrelaterad information.
• Läsning av programmeringsinformation / UIF.
• Läsning av felkoder / DTC.
• Läsning och sparning av vissa data till fil där programvaran stödjer detta.
• Läsning av live data i kompatibla system.
• Kodningsrelaterad visning och servicefunktioner på stödda moduler.

Funktionerna är beroende av programvara och fordon. Alla funktioner fungerar inte på alla BMW-modeller eller alla styrenheter.

Moduler och system

Produkttexten nämner särskilt arbete med moduler som:

• IKE – instrumentkluster/instrumentelektronik på kompatibla modeller.
• LCM – ljus-/lampkontrollmodul på kompatibla modeller.
• EWS – startspärr-/immobilizerrelaterad modul på kompatibla modeller.
• DME – motorstyrning på kompatibla modeller.
• SRS/MRS – airbagsystem/säkerhetsrelaterade moduler där stöd finns.

Moduler som EWS, DME och SRS är säkerhets- och stöldskyddsrelaterade system. Användning av funktioner i dessa system kräver kunskap, rätt behörighet och korrekt syfte. Vi rekommenderar att oerfarna användare begränsar sig till avläsning, dokumentation och grundläggande diagnos.

Felkoder, identifieringsdata och live data

BMW Scanner 1.4.0 kan enligt produkttexten läsa flera typer av information från kompatibla moduler:

Exempel på data

• Identification data – modulens identifieringsinformation.
• VIN – fordonsidentifiering där modulen tillhandahåller detta.
• UIF – User Info Fields / programmeringsinformation där stöd finns.
• DTC – felkoder.
• Shadow memory – historiska eller skuggminnesrelaterade felkoder där modulen stödjer detta.
• Live data – realtidsvärden från utvalda moduler.

Det kan vara användbart vid felsökning av exempelvis motorproblem, kommunikationsproblem, airbagvarningar, ljusmodulsproblem, instrumentklusterrelaterade fel och andra systemfel på äldre BMW.

Kodnings- och servicefunktioner

Produkttexten nämner flera avancerade funktioner, bland annat hantering av kodningsdata och modulrelaterad information. Exempel som nämns är kopiering/visning av kodningsrelaterad information mellan vissa moduler, samt utrustningsrelaterade justeringar i kompatibla system.

Dessa funktioner ska användas försiktigt. Fel kodning eller felaktig ändring i en modul kan leda till nya fel, varningslampor eller att en funktion i bilen slutar fungera korrekt.

Viktigt: Stöldskydds-, nyckel-, EWS-, DME- och säkerhetssystem ska endast hanteras av behöriga personer på egna fordon eller fordon där uttryckligt tillstånd finns. Vi tillhandahåller inte instruktioner för att kringgå startspärr, nyckelsystem eller fordonssäkerhet.

Installation och användning

Grundläggande användningsflöde

1. Kontrollera att bilen är kompatibel med BMW Scanner 1.4.0.
2. Kontrollera om bilen använder OBD2-uttag i kupén eller 20-pin diagnosuttag under motorhuven.
3. Installera nödvändig USB-drivrutin för FT232RL om Windows inte hittar interfacet automatiskt.
4. Anslut interfacet till bilen innan du öppnar programvaran, enligt produktnotisen.
5. Anslut interfacet till datorn via USB.
6. Starta kompatibel programvara.
7. Läs först fordons- och modulidentifiering innan du gör några ändringar.
8. Spara alltid felkoder och moduldata innan radering eller kodningsarbete.

Viktig anslutningsnotis

Produkttexten anger: “Please connect the device to your car before you open the software”. Koppla därför in interfacet i bilen innan du startar programvaran.

Windows XP

Produktinformationen anger Windows XP som stödsystem. På nyare Windows-versioner kan installation och drivrutiner vara mer osäkra och är inte garanterade enligt det angivna underlaget.

BMW 20-pin adapter vid äldre modeller

Vissa äldre BMW har ett runt 20-pin diagnosuttag under motorhuven. Produkttexten anger att du kan lägga till en OBD16F till BMW 20-pin-kabel om bilen har BMW 20-pin-kontakt under huven.

Detta är viktigt eftersom vissa äldre BMW-modeller har begränsad funktion via OBD2-uttaget i kupén eller kräver 20-pin-uttaget för åtkomst till fler moduler. Kontrollera därför alltid var bilens diagnosuttag sitter och vilken adapter som behövs.

Begränsningar

• Produkten säljs utan programvara.
• Programvarukompatibilitet ansvarar kunden själv för.
• Produkttexten anger Windows XP som stödsystem.
• Enheten kan enligt produkttexten inte uppdateras.
• Nyare BMW-modeller stöds normalt inte av detta äldre 1.4.0-interface.
• Alla funktioner fungerar inte på alla moduler.
• 20-pin adapter kan behövas för vissa äldre BMW.
• Avancerade funktioner kräver rätt kunskap och ska inte användas på chans.

Felsökning

Programvaran hittar inte interfacet

• Kontrollera att interfacet är anslutet till bilen innan programmet startas.
• Kontrollera USB-anslutningen till datorn.
• Installera eller kontrollera FT232RL/USB-drivrutinen.
• Prova annan USB-port direkt i datorn.
• Undvik USB-hubb.
• Kontrollera att programvaran är kompatibel med BMW Scanner 1.4.0.

Windows hittar inte enheten

• Öppna Enhetshanteraren.
• Kontrollera om enheten visas med gul varningstriangel.
• Installera rätt FTDI/FT232RL-drivrutin.
• Starta om datorn efter drivrutinsinstallation.
• Testa på Windows XP om nyare Windows-version skapar problem.

Får kontakt med vissa moduler men inte alla

• Bilen kan kräva BMW 20-pin adapter för full modulåtkomst.
• Alla moduler stöds inte på alla årsmodeller.
• Vissa moduler kan saknas beroende på bilens utrustning.
• Kontrollera batterispänningen i bilen.

Kommunikationen bryts

• Kontrollera att bilbatteriet är stabilt laddat.
• Använd batteriladdare/stödladdare vid längre diagnospass.
• Kontrollera USB-kabel och anslutning.
• Rör inte interfacet under pågående läsning eller kodning.

Specifikationer

Förpackningsinnehåll

• 1 × BMW Scanner 1.4.0 diagnosinterface med FT232RL-chip

Observera: Programvara ingår inte. 20-pin adapter ingår endast om det uttryckligen framgår av vald produktvariant eller leverans.

FAQ – vanliga frågor

1) Ingår programvara?

Nej. Produkten säljs utan programvara. Kunden behöver själv ha kompatibel och lagligt använd programvara.

2) Vilken programversion är interfacet avsett för?

Produkttexten anger BMW Scanner / PA Soft V1.4.0-kompatibilitet.

3) Vilket operativsystem stöds?

Produktinformationen anger Windows XP.

4) Kan den uppdateras?

Nej, produkttexten anger att den inte kan uppdateras.

5) Vilka BMW-modeller passar den till?

Den anges för äldre BMW upp till cirka 2001–2002, med exempel som E38, E39, E46, E53, E83 och E85.

6) Fungerar den på E46?

Ja, E46 nämns i produkttexten. Exakt stöd beror på årsmodell, diagnosuttag och modul.

7) Fungerar den på E39?

Ja, E39 nämns i produkttexten. Vissa bilar kan kräva 20-pin adapter för åtkomst till fler moduler.

8) Behöver jag 20-pin adapter?

Om bilen har BMW:s runda 20-pin diagnosuttag under motorhuven kan en OBD16F till BMW 20-pin adapter behövas.

9) Vilket chip har interfacet?

Produktinformationen anger FT232RL-chip.

10) Kan den läsa felkoder?

Ja, den kan läsa felkoder/DTC från kompatibla moduler tillsammans med rätt programvara.

11) Kan den visa live data?

Ja, live data nämns i produkttexten för vissa kompatibla moduler.

12) Kan den användas för EWS?

Produkttexten nämner EWS-relaterad diagnostik och information. Funktioner i startspärrssystem ska endast användas lagligt och av behöriga personer.

13) Kan den programmera nycklar?

Den här produktsidan ger inte instruktioner för nyckelprogrammering eller kringgående av stöldskydd. Säkerhets- och immobilizerfunktioner ska endast hanteras av behöriga personer och med korrekt tillstånd.

14) Varför hittar programmet inte bilen?

Kontrollera att interfacet är anslutet till bilen innan programvaran startas, att rätt drivrutin är installerad och att rätt diagnosuttag/adapter används.

15) Är detta ett verktyg för nybörjare?

För grundläggande avläsning kan det vara användbart för vana användare, men kodnings- och säkerhetsrelaterade funktioner kräver erfarenhet och försiktighet.

Säkerhet och ansvarsfriskrivning

• Produkten säljs utan programvara.
• Använd endast kompatibel och lagligt använd programvara.
• Kontrollera fordonskompatibilitet innan köp.
• Spara alltid felkoder och originaldata innan radering eller ändring.
• Ändra inte kodning om du inte vet exakt vad funktionen gör.
• Använd stödladdare på bilen vid längre diagnospass eller modulkommunikation.
• Arbete med EWS, nycklar, startspärr, DME och säkerhetssystem ska endast utföras av behöriga personer på egna fordon eller med uttryckligt tillstånd.
• Vi tillhandahåller inte instruktioner för att kringgå startspärr, nyckelsystem eller fordonssäkerhet.
• Airbag/SRS-relaterade system ska hanteras med korrekt kunskap och säkerhetsrutiner.

Sammanfattning

BMW Scanner 1.4.0 med FT232RL-chip är ett diagnosinterface för äldre BMW-modeller och chassin som E38, E39, E46, E53, E83 och E85. Det kan tillsammans med kompatibel programvara användas för modulidentifiering, felkodsläsning, live data och kodningsrelaterad diagnostik på stödda system.

Produkten är särskilt användbar för äldre BMW där en vanlig OBD2-läsare inte räcker för modellnära felsökning. Kom ihåg att produkten säljs utan programvara, anges för Windows XP och enligt produkttexten inte kan uppdateras. Kontrollera alltid bilens diagnosuttag och om 20-pin adapter behövs.
