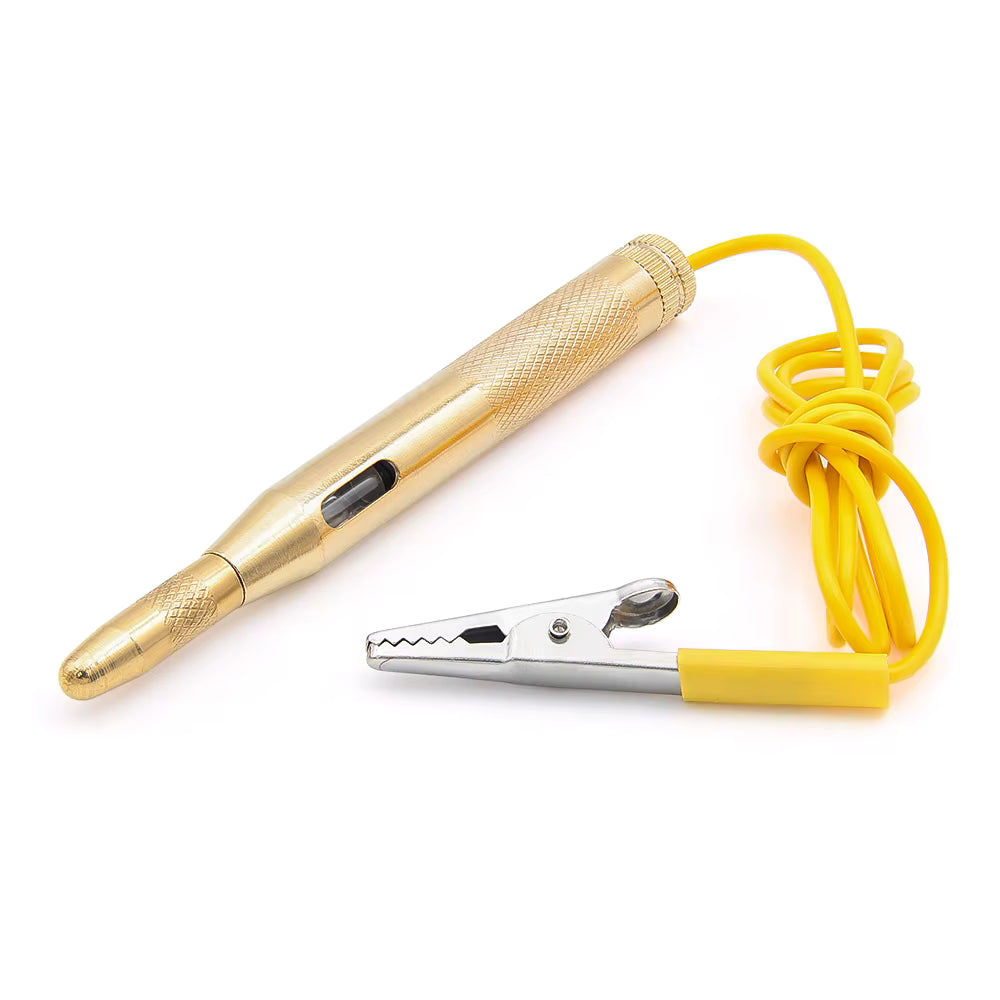

Spänningsprovare / testpenna 6–24V DC

En klassisk och pålitlig spänningsprovare (testpenna) är ofta det snabbaste sättet att felsöka när något i fordonets el inte fungerar. Den här 6–24V DC circuit tester är en smidig testpenna för 6V, 12V och 24V system som hjälper dig att hitta spänningsmatning, avbrott och enkla kortslutningsproblem i kablage. Den passar lika bra i bilen som i släpvagnen, husvagnen, motorcykeln, båten och andra mindre DC-system.

Testpennan har en tvåpolig luminescerande lampa (enligt produktinfo) som är konstruerad för att inte bli varm vid användning, vilket gör den säker och lätt att använda även vid längre felsökningspass. Den har dessutom en smart teleskopisk nål som skyddar testspetsen när den inte används – minskar risken att nålen böjs eller faller av i verktygslådan. Kabeln är en spiralkabel på ca 600 mm för enkel förvaring och mindre trassel.

• Spänningsområde: DC 6–24V
• Användning: fordons-el, säkringar, lampkontakter, “live/broken wires”
• Kabel: spiral, ca 600 mm
• Längd: ca 115 mm
• Material: koppar (enligt specifikation)
• Färg: gul eller silver
• Vikt: ca 42 g

✅ Ett enkelt, prisvärt och effektivt verktyg för snabb felsökning på 6/12/24V – perfekt att ha i bilen eller verktygsväskan.

Innehåll

• Vad är en 6–24V circuit tester/testpenna?
• Funktioner & fördelar
• Specifikationer
• Steg-för-steg: Så använder du testpennan säkert
• Vanliga användningsfall
• Felsökning: vanliga fel när “den inte visar något”
• FAQ
• Notiser & ansvarsfriskrivning

Vad är en 6–24V circuit tester/testpenna?

En circuit tester (testpenna/spänningsprovare) är ett handverktyg som används för att snabbt kontrollera om det finns spänning i en punkt. Den används ofta för att:

• hitta spänningsmatning till en lampa eller förbrukare
• kontrollera säkringar och säkringshållare
• hitta avbrott (trasig kabel, glapp kontakt)
• få en första indikation vid kortslutning eller fel i kretsen

Den här modellen är gjord för DC 6–24V och passar därför både 6V-system (vissa äldre fordon/maskiner), vanliga 12V-system (personbil, MC, båt) och 24V-system (många transport- och arbetsfordon).

Funktioner & fördelar

Tvåpolig luminescerande lampa (ingen värme i drift)

Enligt produktinformationen använder testpennan en two-pole luminescent lamp som inte blir varm vid användning och är byggd för att tåla längre användning utan att skadas lika lätt.

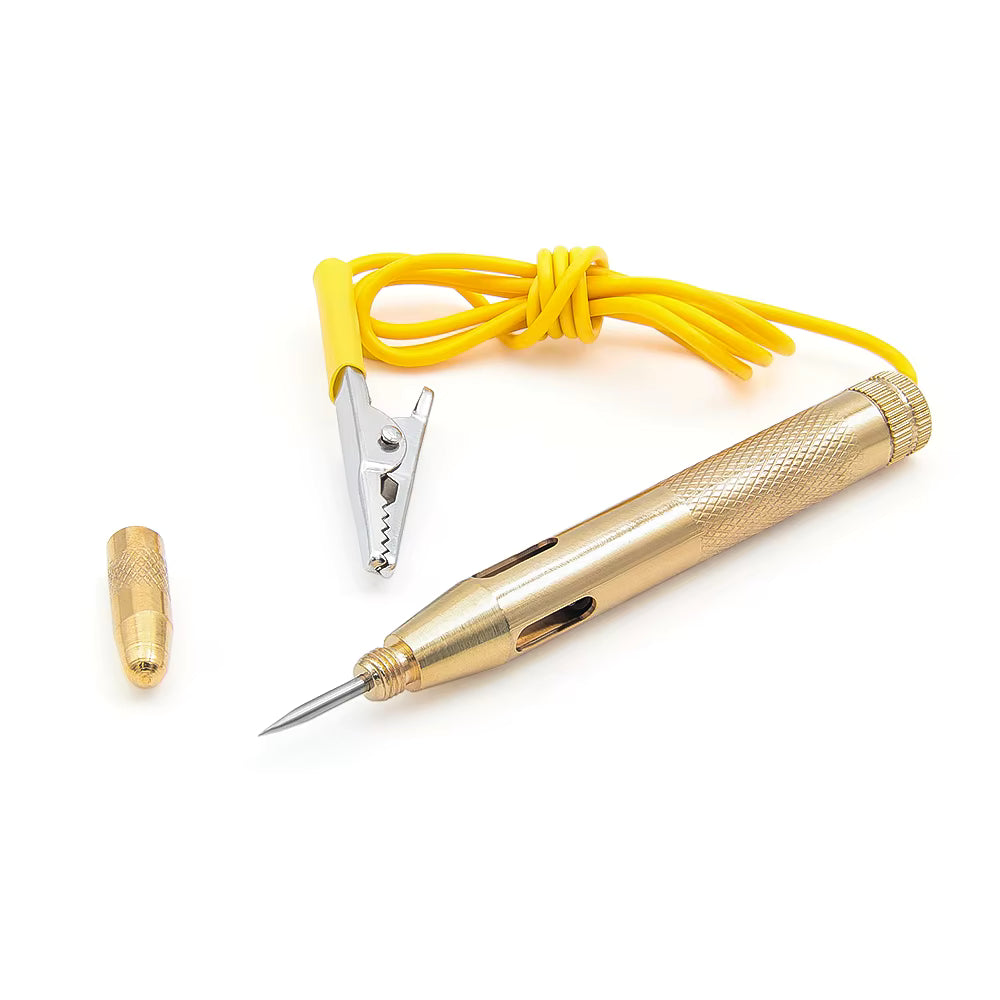

Teleskopnål som skyddar testspetsen

Den teleskopiska nålen skyddar spetsen när den inte används – bra för dig som har verktyg liggande i ficka, bil eller låda. Minskar risken för böjd nål och gör den enklare att ta med.

Spiralkabel för enkel förvaring

Spiralformen gör att kabeln drar ihop sig vid förvaring och minskar trassel. Du får samtidigt räckvidd när du behöver mäta.

Flexibel ledning med bra dragstyrka

Produktinformationen beskriver en innovativ flexibel ledning med god draghållfasthet – praktiskt i trånga utrymmen under instrumentpanel, i motorutrymmen och i släp/elboxar.

Bred användning

Passar för trailer/släp, van, motorcykel, båt och andra mindre DC-system. (Listningen nämner även “airplanes” – använd alltid korrekt metod och säkerhet för respektive applikation.)

Specifikationer

Notis om funktioner: Underlaget nämner även att den kan användas för att “testa resistance, hitta short-circuit wires, testa power outlets”. En testpenna ger i praktiken främst snabb indikation på spänning; för exakta resistansvärden krävs ofta multimeter. Se detta som en praktisk förstalinje-felsökare.

Steg-för-steg: Så använder du testpennan säkert

1) Anslut jordklämman

1. Hitta en bra jordpunkt: batteriets minuspol eller ren metall på chassit.
2. Anslut jordkabeln/klämman från testpennan till jordpunkten.
3. Kontrollera att jordpunkten är ren och inte lackerad/oxiderad.

2) Testa spänning (plusmatning)

1. Tryck fram testspetsen (teleskopnål) och håll ett stabilt grepp.
2. Berör den punkt du vill testa (t.ex. säkring, kontaktstift, kabelände).
3. Om lampan/indikeringen tänds har du spänning i punkten (inom 6–24V DC).

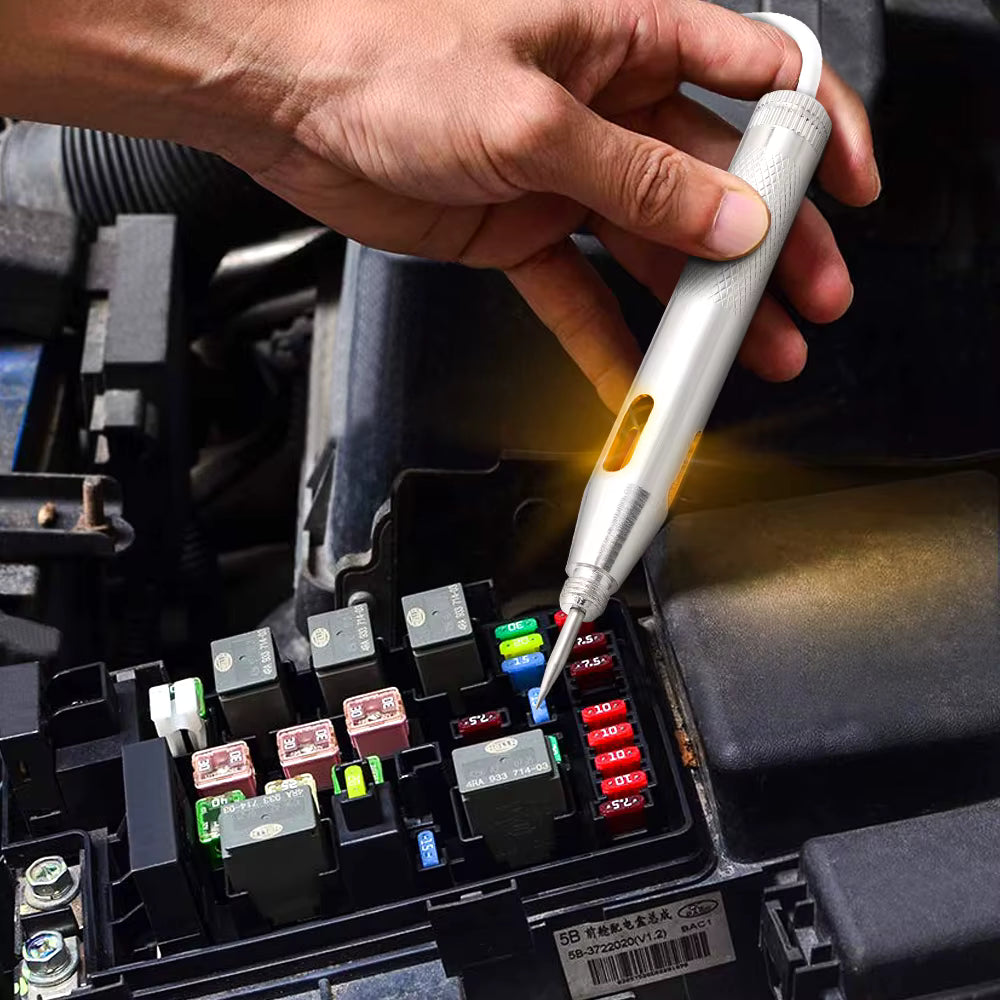

3) Testa säkringar

1. Berör testpunkterna på säkringens ovansida (många blad-säkringar har två små testytor).
2. Lyser det på båda sidor är säkringen oftast hel och matad.
3. Lyser det på bara en sida tyder det ofta på trasig säkring (eller matningsproblem beroende på läge).

4) Hitta avbrott (trasig kabel)

1. Följ kabeln och mät stegvis längs kretsen: där spänningen försvinner ligger felet ofta mellan senaste “bra” punkt och “döda” punkt.
2. Kontrollera särskilt skarvar, kontakter och ställen där kabeln kan ha skavt mot kaross.

5) Avsluta och skydda spetsen

1. Skjut tillbaka teleskopnålen när du är klar.
2. Rulla ihop spiralkabeln och förvara torrt.

Viktigt: Detta verktyg är för DC 6–24V. Använd inte på 230V AC eller andra system utanför angivet intervall.

Vanliga användningsfall

Felsöka bromsljus/bakljus/backljus

• Testa säkring → testa matning vid lamphållare → testa jord → hitta avbrott i kabeln.

Släpvagnsproblem (blinkers/bakljus)

• Testa i bilens uttag först → testa i släpets kontakt → följ kablaget bakåt till lamporna.

Motorcykel: “inget händer”

• Testa huvudmatning och säkringar → testa tändningslås → testa relämatning till förbrukare.

24V fordon: snabb kontroll

• Perfekt för att snabbt verifiera om du har 24V fram till komponenten innan du plockar fram mätinstrument.

Felsökning: Om testpennan inte visar något

• Dålig jord: Prova annan jordpunkt (ren metall/batteri minus).
• Fel spänningsområde: Kontrollera att kretsen är DC och mellan 6–24V.
• Ingen matning: Kontrollera huvudsäkring, relä eller tändningsläge.
• Testpunkt fel vald: Mät före och efter en kontakt/säkring för att se var spänningen försvinner.

FAQ – Vanliga frågor

1) Fungerar den på både 12V och 24V?

Ja, den är specificerad för DC 6–24V och fungerar därmed på både 12V- och 24V-system inom spannet.

2) Kan jag använda den på 6V-system?

Ja, 6V ingår i arbetsområdet.

3) Blir den varm vid användning?

Enligt produktinformationen ska den vara “no heat in operation” och använda en lampa som inte lätt överhettas.

4) Kan jag testa säkringar med den?

Ja, den är lämplig för att testa säkringar och lamphållare (t.ex. bromsljus/backljus/back-up lights).

5) Kan den hitta kortslutning?

Den kan hjälpa dig i felsökningen genom att indikera var spänning finns/försvinner, men djup kortslutningsdiagnos kan ibland kräva multimeter, säkringsbrytare eller mer avancerade verktyg.

6) Är det en multimeter?

Nej, detta är främst en spänningsprovare/testpenna. För exakta resistans- och mätvärden används normalt multimeter.

7) Hur lång är kabeln?

Angiven kabellängd är 600 mm och kabeln är spiral för enkel förvaring.

8) Hur stor är testpennan?

Angiven storlek är 115 mm.

9) Vilka fordon passar den för?

Den är listad som lämplig för bland annat släp, vans, motorcyklar, båtar och små motorer.

10) Finns den i olika färger?

Ja, färgalternativ: gul eller silver.

Notiser & ansvarsfriskrivning

• Använd endast på DC 6–24V. Inte för 230V/AC.
• Arbeta försiktigt kring batterier och bränslesystem. Undvik gnistor och kortslutning.
• För exakta resistansmätningar och avancerad kortslutningsdiagnos kan multimeter eller specialverktyg krävas.
• Se till att jordanslutningen är bra – dålig jord är vanligaste orsaken till missvisande resultat.
