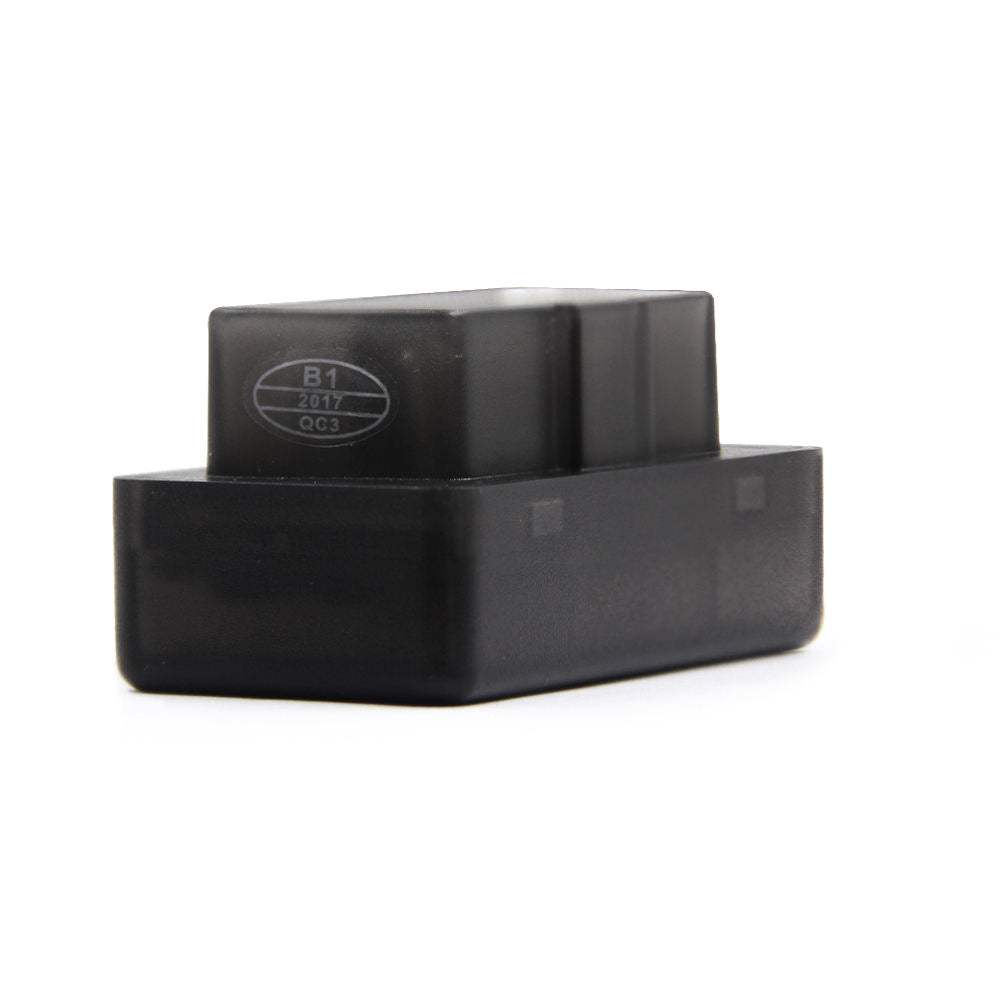

ELM327 V1.5 (PIC18F25K80) – OBD2 Bluetooth 4.0 Bilscanner för iOS/Android/Windows

Introduktion

Den här ELM327 V1.5-adaptern bygger på PIC18F25K80, vilket är den mest efterfrågade hårdvaran i ELM327-klassen. Den ger stabil kommunikation med såväl äldre OBD-II-protokoll (ISO9141-2/KWP2000) som moderna CAN-varianter (11/29-bit). Bluetooth 4.0 (BLE) ger energieffektiv och snabb anslutning, särskilt användbart på iOS där äldre BT-profil ofta saknas.

Enheten lämpar sig för snabb felsökning (DTC, MIL), förbesiktning (I/M), livedataloggning och daglig övervakning. Du kan enkelt spara loggar och generera rapporter i din valda app. Tack vare den “universella” ELM-AT-kommandouppsättningen fungerar adaptern med en lång rad appar på olika plattformar.

Specifikationer

• Hårdvara: ELM327 V1.5, PIC18F25K80
• Kommunikation: Bluetooth 4.0 (BLE)
• Plattformar: iOS / Android / Windows (Symbian kan fungera med äldre appar)
• Arbetsspänning: 9–16 V (via bilens OBD2-port)
• Arbetsström: ca 35 mA
• Viloström: ca 25 mA
• Driftmiljö: −40 °C till +85 °C, RH < 60 %
• Storlek: ca 4,3 × 3,0 × 2,5 cm (mini)
• Huvudchip: PIC18F25K80 (stabil timing, hög kompatibilitet)

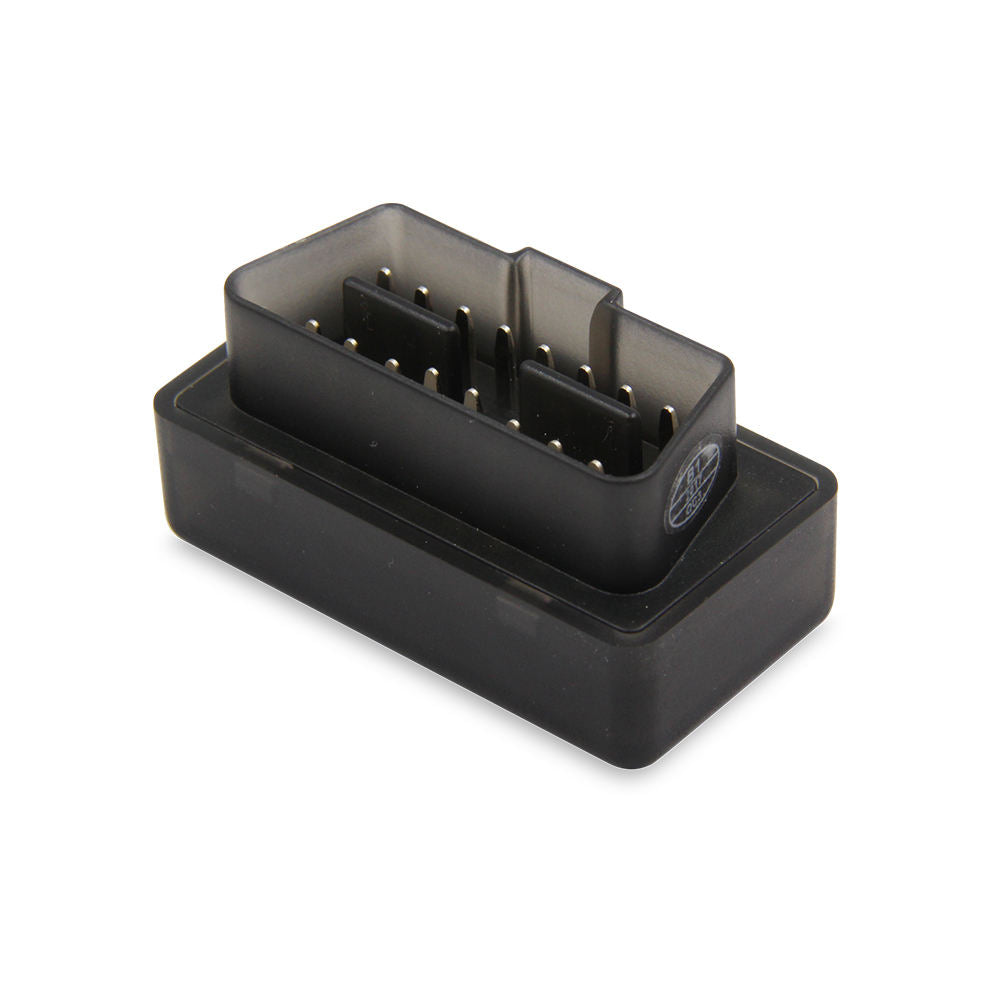

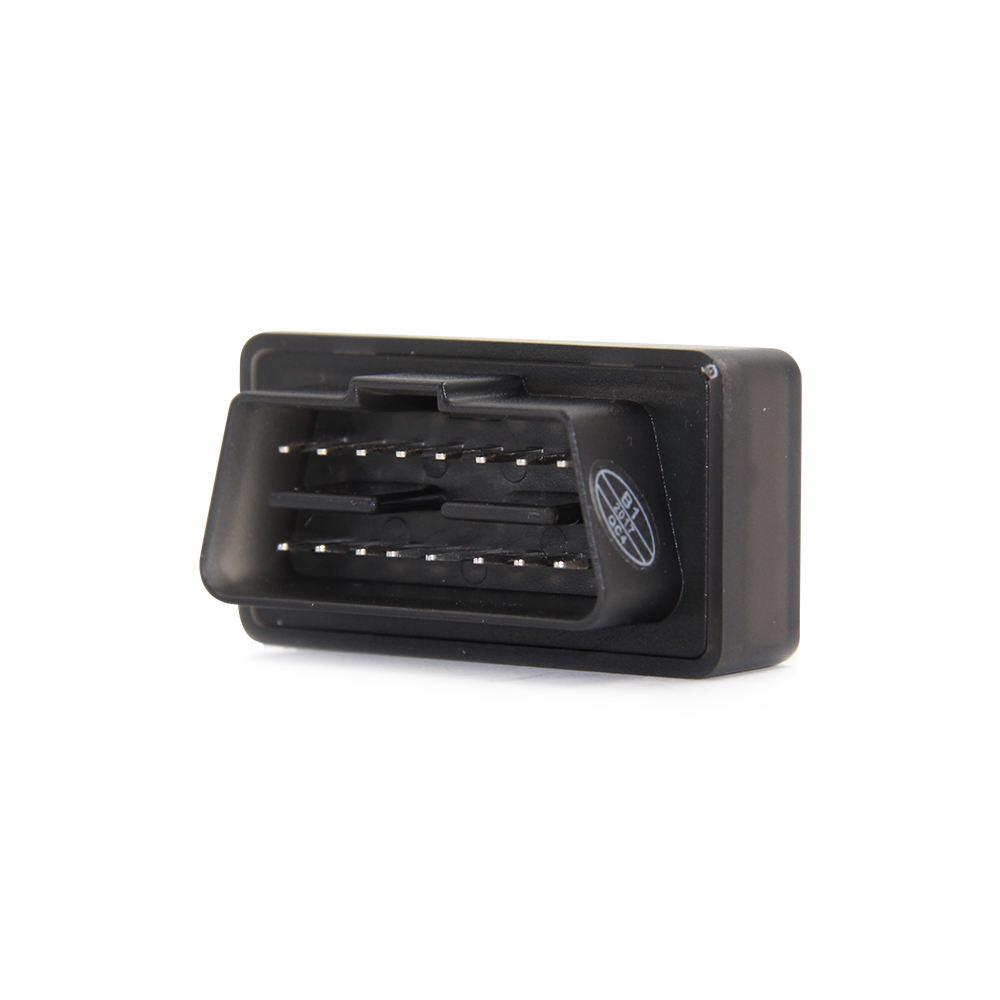

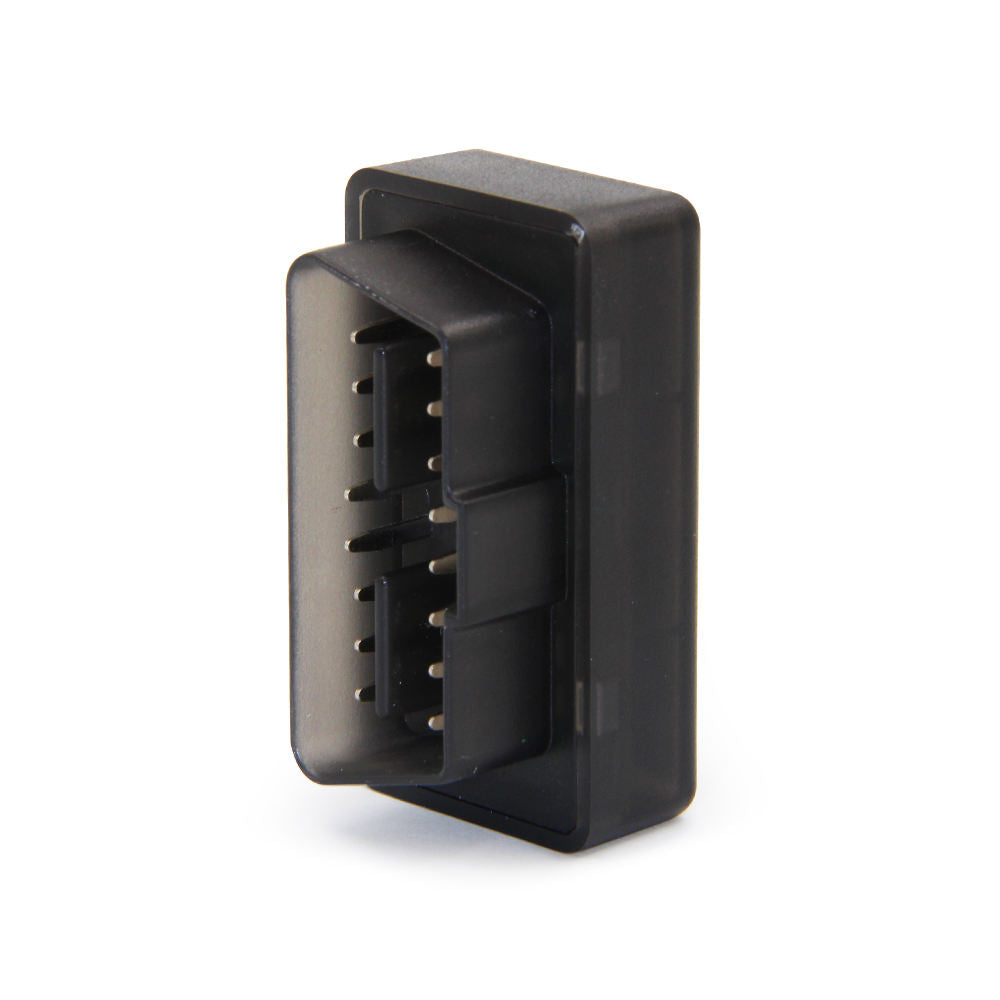

• Gränssnitt mot fordon: 16-pin OBD2 (han)
• LED-indikering: Ström/Kommunikation (modellberoende)

Funktioner & användningsområden

• Läs & rensa DTC: Stöd för generiska (P0xxx) och många tillverkarspecifika koder (P1xxx m.fl.). Släck MIL efter åtgärd.
• Live Data: Visa realtidsparametrar (ECT, RPM, STFT/LTFT, MAP/MAF, hastighet, IAT, TPS, O2-spänning m.m.).
• Freeze-Frame: Se sensordata exakt när felet registrerades.
• I/M Readiness: Kontrollera emissionsmonitorer (katalysator, O2, EGR, EVAP m.fl.) inför besiktning.
• VIN/CALID/CVN: Fordons- och kalibrerings-ID via Mode $09 (där fordonet exponerar det).
• Logg & rapport: De flesta appar kan logga och exportera CSV/PDF för spårbar felsökning.
• Bränsle/förbrukning: Vissa appar beräknar förbrukning baserat på OBD-data.

OBS: OBD2 avser i första hand motor/emission (Mode $01–$0A). ABS/airbag/BCM/komfort kräver ofta märkes-specifika funktioner i app/verktyg.

Kompatibilitet & OBD2-protokoll

Passar OBD2/EOBD-fordon med 16-pin DLC. Generella riktlinjer (Europa): bensin ca 2001+, diesel ca 2004+. USA bensin 1996+. Enstaka 1994–1995 kan vara OBD-II-certifierade – kontrollera VECI-etiketten under huven och att 16-pin DLC finns.

Stödda protokoll (9 st)

1. SAE J1850 PWM (41.6 kbaud)
2. SAE J1850 VPW (10.4 kbaud)
3. ISO 9141-2 (5-baud init, 10.4 kbaud)
4. ISO 14230-4 KWP (5-baud init, 10.4 kbaud)
5. ISO 14230-4 KWP (fast init, 10.4 kbaud)
6. ISO 15765-4 CAN (11-bit ID, 500 kbaud)
7. ISO 15765-4 CAN (29-bit ID, 500 kbaud)
8. ISO 15765-4 CAN (11-bit ID, 250 kbaud)
9. ISO 15765-4 CAN (29-bit ID, 250 kbaud)

V1.5 vs V2.1 & anslutningstyper

V1.5 (PIC18F25K80) kontra V2.1

Det finns många varianter av ELM327 på marknaden. En vanlig skillnad är mellan V1.5 och V2.1. I praktiken föredrar många V1.5 med PIC18F25K80 för bättre kompatibilitet med äldre protokoll. Tabellen nedan visar ett typiskt mönster:

Notera att “V2.1” på marknaden kan variera kraftigt i kvalitet/kompatibilitet. V1.5 + PIC18F25K80 är ett säkrare val för bredast möjliga stöd.

Bluetooth / WiFi / USB – vilken ska jag välja?

Appar & program (iOS/Android/Windows)

iOS

• OBD Fusion – dashboards, loggning, rapporter.
• Car Scanner ELM OBD2 – snabbskanning, readiness, O2-tester, HUD.
• Engine Link – enkel monitorering/loggning.

Android

• Torque (Lite/Pro) – klassisk app för livedata, DTC, widgets.
• Car Scanner – modern UI, I/M, grafer och tester.
• OBD Auto Doctor – rapporter/loggning, multi-plattform.

Windows

• OBD Auto Doctor PC, ScanMaster ELM, ScanTool.net – välj BT/WiFi enligt adapter.

Vill du hellre ha premiumprestanda (större buffertar, fler funktioner)? Se Vgate/vLinker-serien. För fristående skanner utan mobil: handhållna modeller.

Manual & installationsguide (Bluetooth 4.0)

Förberedelser

1. Kontrollera att bilen har 16-pin OBD2-port och är OBD2/EOBD-kompatibel.
2. Installera din OBD-app (se ovan).
3. Säkerställ god batterispänning (svag spänning ger ofta “No Comm”).

Steg 1 – Anslut adaptern

1. Stäng av tändningen.
2. Plugga in ELM327 V1.5 i OBD2-uttaget.
3. Slå tändningen till ON (motorn av). Vänta 3–5 sekunder.

Steg 2 – Parkoppla/anslut

iOS

1. Öppna appen och välj Bluetooth/BLE-adapter i appens egna inställningar (inte i iOS BT-lista om appen använder BLE internt).
2. Välj enheten (t.ex. “OBDII”, “V-LINK”, modellberoende).
3. Protokoll: Auto (rekommenderas).

Android

1. Aktivera Bluetooth → para i inställningar eller direkt i app (BLE styrs ofta i appen).
2. Välj adapter i appens lista och anslut.
3. Protokoll: Auto.

Windows

1. Para i Windows BT-inställningar (eller i programmet, beroende på mjukvara).
2. Välj COM/BT-port i programmet → Connect.

Steg 3 – Grunddiagnos

1. Quick Scan: Läs MIL och monitorer (I/M).
2. DTC: Notera koder och beskrivningar.
3. Freeze-Frame: Granska data vid felögonblick.
4. Live Data: Välj nyckel-PIDs (ECT, STFT/LTFT, O2, MAP/MAF, RPM, hastighet).
5. Rensa koder: Efter åtgärd – rensa DTC för att släcka MIL (readiness nollställs → kör drive-cycle).

Felsökning

• Appen hittar inte adaptern (iOS): Välj adapter via appens BLE-sökning (inte iOS systemlista).
• Ingen OBD-kommunikation: Tändning på ON, kontrollera OBD-säkring, välj protokoll Auto.
• Tappar BT-kontakt: Minska avstånd/störningar; stäng andra BT-appar.
• VIN “N/A”: Äldre bilar exponerar inte VIN via Mode $09.

Vanliga frågor (FAQ)

1. Stödjer den alla bilar?

Den stödjer OBD2/EOBD-fordon (EU: bensin ca 2001+, diesel ca 2004+; USA bensin 1996+). Kontrollera 16-pin DLC och OBD2-märkning.

2. Vad skiljer V1.5 från V2.1?

V1.5 med PIC18F25K80 har ofta bredare protokollstöd (inkl. J1850 PWM/VPW) och stabilare timing än många “V2.1”-varianter på marknaden.

3. Fungerar den på iPhone?

Ja, via Bluetooth 4.0 (BLE) i appar som stödjer BLE-anslutning i appen.

4. Kan jag lämna den inkopplad?

Ja, men vill du minimera viloström helt – dra ur vid långtidsparkering.

5. Kan jag läsa ABS/airbag?

Primärt motor/emission via OBD2. Märkessystem kräver app/adapter med utökat stöd och ofta licenser.

6. Visar den grafer och loggar?

Ja, beroende på app. De flesta appar stödjer grafer/loggning och export.

7. Varför står det “No Comm”?

Låg batterispänning, tändning av, säkring till OBD-port, eller fel valt läge i appen. Kontrollera dessa.

8. Stödjer den J1939/24 V?

Adaptern är avsedd för personbilar (12 V) och standard OBD2. J1939/24 V kräver specifika verktyg.

9. Kan jag byta mellan flera telefoner?

Ja – koppla från i första enheten och anslut från nästa via appen.

10. Vad är STFT/LTFT?

Kortsiktig/långsiktig bränsletrim – hjälper att diagnostisera mager/fet gång, läckage, givarfel m.m.

Tips & bästa praxis

• Välj färre PIDs för snabbare uppdateringsfrekvens vid loggning.
• Dokumentera DTC + freeze-frame innan rensning.
• Drive-cycle efter Clear: kör in monitorer innan besiktning.
• Uppdatera appen regelbundet för bugfixar och nya funktioner.
• Jämför produkter: Se Vgate/vLinker för premiumalternativ eller handhållna för fristående drift.

Förpackningsinnehåll

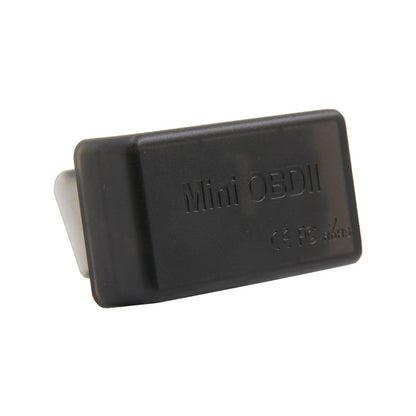

• 1 × Mini ELM327 V1.5 Bluetooth 4.0 OBD2-adapter (PIC18F25K80)
• 1 × Box

Viktiga notiser & ansvar

• Funktioner beror på vad fordonet exponerar via OBD2 samt vald app.
• OBD2 omfattar främst motor/emission; övriga system kräver ofta märkesstöd.
• Rensa inte felkoder utan att först dokumentera och åtgärda grundorsaken.
• All användning sker på eget ansvar. Följ gällande lagar och säkerhetsföreskrifter.

Sammanfattning

ELM327 V1.5 (PIC18F25K80) är ett smart val när du vill ha en liten, prisvärd och kompatibel Bluetooth 4.0-OBD2-adapter för iOS/Android/Windows. Den klarar DTC, livedata, freeze-frame, I/M och VIN/CALID/CVN – perfekt för både hobby och daglig verkstadsdiagnos.

Utforska fler Bluetooth/WiFi-adaptrar eller jämför med handhållna skannrar. 🔧
