VAG DoIP Programmeringskabel för VW DOIP ENET

VAG DoIP‑programmeringskabel för VW och Audi – komplett guide

Introduktion

Den moderna bilindustrin rör sig stadigt mot mer komplexa elektroniska system, och därmed ökar kraven på diagnosverktyg som klarar av att kommunicera med bilens allt mer avancerade styrdon. För att möta detta används i dag Diagnos över internet‑protokoll (DoIP), som bygger på ethernet‑teknik. Till skillnad från tidigare diagnosgränssnitt via klassisk CAN‑bus eller K‑Line möjliggör DoIP snabbare dataöverföring och fjärrdiagnostik över nätverk. Det ger verkstäder och entusiaster möjlighet att utföra mjukvaruuppdateringar, kodning och felsökning även på distans. Den VAG DoIP‑programmeringskabeln för VW och Audi är utvecklad just för detta ändamål – en kraftfull adapter som öppnar porten till de senaste plattformarna inom Volkswagen‑koncernen, inklusive MQB EVO, MLB och MEB.

DoIP har ersatt traditionella fysiska anslutningar med IP‑baserad kommunikation via ethernet. Denna standardisering är formellt definierad i ISO 13400 och innebär att diagnosverktygen kan dra nytta av högre bandbredd, snabbare överföringar och möjlighet att utföra fjärrdiagnoser. Dessutom stöder DoIP Unified Diagnostic Services (UDS), vilket är det övergripande protokollet som används för diagnostik och programmering i moderna fordon. För moderna elbilar, hybrider och bilar med avancerad förarassistans (ADAS) är DoIP en förutsättning för att kunna programmera och uppdatera funktioner som infotainment, batterihantering och autonoma system.

VAG DoIP‑programmeringskabeln är kompatibel med O‑D‑I‑S Engineers från version 12.1.1 och högre. Den fungerar på många av Volkswagens och Audis nya modeller på MQB EVO, MLB och MEB‑plattformarna. Med den här kabeln och lämplig programvara kan man inte bara läsa och radera felkoder utan även utföra programmering, kodning och mjukvaruuppdatering av styrdon. Kort sagt är det ett nödvändigt verktyg för den som arbetar med eller äger de senaste VAG‑bilarna.

Varför DoIP och CAN FD?

För att förstå värdet av denna kabel är det värt att jämföra DoIP med andra protokoll. CAN FD (Controller Area Network Flexible Data Rate) är en förfinad version av den klassiska CAN‑bussen. Den tillåter högre datahastighet upp till 5 Mbit/s och större nyttolast (64 bytes i stället för 8 bytes) och är bakåtkompatibel med klassisk CAN. Tack vare tvådelade ramar kan det nya protokollet anpassa sig till enklare styrdon och ändå transportera stora mängder data till mer krävande styrenheter. Detta är avgörande för uppkopplade fordon med högupplösta sensorer och avancerade funktioner. Men medan CAN FD fortfarande använder ett 2‑trådigt bussystem med begränsad bandbredd, bygger DoIP på IP‑standarder och ethernet och erbjuder därmed helt andra datahastigheter. Genom att kombinera DoIP och CAN FD kan man hantera både traditionella CAN‑styrdon och nya, dataintensiva moduler som kräver snabbare kommunikation.

Produktöversikt

VAG DoIP‑programmeringskabeln är speciellt designad för att ge full tillgång till VAG‑fordons datanät på plattformarna MQB EVO, MEB och MLB. Till skillnad från enklare OBD‑kablar är denna kabel byggd för Diagnostics over Internet Protocol och kan överföra data över ethernet med hög hastighet. Kabeln levereras ofta med en CD eller länk för nödvändiga drivrutiner, men den största kompatibiliteten får du genom att använda den med verktyg som O‑D‑I‑S Engineers version 12.1.1 och senare.

Viktiga funktioner:

• Stöd för DoIP‑ENET-kommunikation, vilket ger snabb dataöverföring och nätverksbaserad diagnos.
• Stöd för diagnos, kodning och programmering av Volkswagen/Audi via DoIP.
• Kan användas för diagnos, programmering och kodning på bilar från Land Rover, Volvo och Geely med DoIP (med rätt mjukvara).
• Inbyggd lågspänningslarm: Kabeln varnar när fordonets batterispänning sjunker till cirka 11,5 V för att förhindra skador på moduler och programmeringsfel.
• Robust konstruktion med hållbart hölje och kontaktdon som tål verkstadsbruk.

Kompatibilitet

Kabeln täcker de viktigaste nya plattformarna inom Volkswagen-koncernen: MQB EVO (Golf 8 med flera), MLB (Audi A4‑A8, Q‑serien) och MEB (ID‑serien och e‑Tron). Nedan följer en detaljerad lista över modeller som stöds enligt produktinformationen.

MQB EVO‑plattform

• Volkswagen Golf 8 (2020‑2023)
• Volkswagen Encirclement (2021‑2023)
• Volkswagen Patrol (2020‑2023)
• Volkswagen Lingdu L (2022‑2023)
• Volkswagen New Weiran (2022‑2023)
• Volkswagen Touareg (2021‑2023)
• Volkswagen Touareg X (2021‑2023)
• Audi A3 (2020‑2023)
• Škoda Mingrui PRO (2021‑2023)

Obs! På MQB EVO‑plattformen krävs lösning av SFD (Security Feature Decryption) för att kunna programmera vissa styrdon. Detta innebär att du behöver SFD-unlock via ODIS eller motsvarande verktyg.

MEB‑plattform

• ID.4 CROZZ
• ID.6 CROZZ
• ID.3
• ID.4X
• ID.6X
• Audi Q2 e‑Tron
• Audi Q4 e‑Tron
• Audi Q5 e‑Tron

Även här behöver man lösa SFD för full programmeringsaccess på plattformen MEB.

MLB‑plattform

• Audi A4L / S4 / A5 / S5 / Q5L (2016‑2023)
• Audi A6L / A7 / Q8 (2018‑2023)
• Audi A8 (2018‑2023)
• Audi A7 (2018‑2023)
• Volkswagen Huiang (2018‑2023)
• Volkswagen Touareg (2018‑2023)

Dessa modeller kräver ingen SFD‑lösning för grundläggande diagnos men vissa programmeringsfunktioner kan vara låsta och kräva berörda inloggningsuppgifter.

Detaljerad specifikation

• Funktion: Diagnos, kodning och programmering via DoIP‑ENET‑protokoll.
• Interface: RJ45 ENET‑kontakt till OBD2‑hane.
• Kompatibel programvara: O‑D‑I‑S Engineers V12.1.1+, med stöd för SFD‑unlock där det behövs.
• Protokoll: DoIP (Diagnostics over Internet Protocol) över Ethernet; kompatibel med UDS på IP‑nivå.
• Arbetsspänning: 12 V (via OBD2).
• Material: Högkvalitativ PVC‑mantel, kopparkärna och guldpläterade kontakter för stabil signalöverföring.
• Vikt: Cirka 150 g enligt fraktinformation.
• Dimensioner: Omkring 15 cm × 10 cm × 3 cm per kabel.

Funktionsbeskrivning

DoIP‑kommunikation

Kabeln använder ethernet för att ansluta diagnosverktyget till fordonet. En RJ45‑kontakt möjliggör anslutning direkt till en PC med lämpig drivrutin eller via en dedikerad DoIP‑dongel. Till skillnad från ENET‑kablar med endast 1‑kanals kommunikation har denna version integrerade kretsar som hanterar DoIP‑protokoll och batterispänning. Detta ger en stabilare och säkrare anslutning, särskilt vid programmering av styrdon.

Låga spänningar och skydd

Ett vanligt problem vid programmering är spänningsfall. Om bilbatteriet tappar för mycket spänning kan uppgraderingar avbrytas och styrdon skadas. Kabeln har ett inbyggt lågbatteri‑alarm som varnar när spänningen närmar sig 11,5 V. Det gör att användaren kan avbryta processen eller koppla in en extern batteriladdare. Funktionen förhindrar fel på dyra moduler och förlänger batteriets livslängd.

Stöd för multifabrikatsdiagnos

Även om kabeln är primärt avsedd för Volkswagen‑ och Audi‑modeller, kan den med rätt programvara också användas på andra märken som Land Rover, Volvo och Geely. Detta beror på att DoIP‑protokollet är standardiserat och används av flera tillverkare. Notera dock att programvara, licenser och säkerhetslås kan skilja mellan tillverkare, så vissa funktioner kan vara låsta.

SFD‑hantering

Nyare VAG‑fordon har SFD (Security Feature Decryption), ett säkerhetssystem som skyddar mot obehöriga ändringar i styrdon. För att kunna programmera och koda krävs en SFD‑licens som erhålls via auktoriserade kanaler och ODIS. Kabeln stöder SFD genom att överföra de nödvändiga autentiseringskommandona mellan dator och fordon. Utan SFD‑unlock kommer diagnosverktyget att begränsa funktionsutbudet till enbart felsökning.

Installation och användning

Att använda denna DoIP‑kabel kräver vissa förberedelser, men installation och anslutning kan sammanfattas i följande steg:

1. Förbered datorn: Installera ODIS eller diagnosverktyget och se till att du har de senaste drivrutinerna för ethernet‑adapter och DoIP‑kabel. Ha tillgång till rätt licenser för programvaran.
2. Anslut kabeln: Koppla RJ45‑kontakten till din dator eller diagnosinterface, och OBD2‑kontakten till fordonets diagnosuttag. Kontrollera att kontakten sitter ordentligt.
3. Starta programvaran: Slå på tändningen utan att starta motorn. Starta ODIS och välj rätt fordonsmodell. Programvaran kommer att upptäcka DoIP‑kabeln automatiskt.
4. Läs felkoder: Gör en fullskanning av alla styrenheter för att identifiera eventuella fel. Notera och spara loggfiler.
5. Utför programmering eller kodning: Om du har SFD behörighet och programvaran stöder det kan du nu utföra uppdatering av firmware, återställning eller aktivering av funktioner. Se till att batteriet har stabil spänning och avbryt inte processen förrän programvaran meddelar att den är klar.
6. Avsluta sessionen: Avsluta programvaran, koppla bort kabeln och stäng av tändningen. Om du har ändrat parametrar, gör en provkörning och kontrollera att inga nya felkoder registreras.

Fördelar med VAG DoIP-kabeln

• Framtidssäker diagnos: Stöder DoIP, vilket gör den redo för de senaste och kommande VAG-plattformarna.
• Hög datahastighet: Ethernet‑baserad kommunikation ger kortare programtider och stabilare dataöverföring jämfört med klassiska OBD2‑gränssnitt.
• Multimärke-stöd: Användbar även för vissa Land Rover, Volvo och Geely bilar med DoIP.
• Lågbatteri‑skydd: Inbyggt larm förebygger skador på bilen vid programmering eller diagnostik.
• SFD‑kompatibilitet: Gör det möjligt att ta sig förbi säkerhetsfunktionen SFD när behörighet finns.

Begränsningar och försiktighet

• DoIP‑kabeln kräver ofta licensierad programvara (ODIS Engineers 12.1.1+) och SFD‑unlock, vilket kan innebära extra kostnader.
• Kabeln är främst för professionellt bruk; felaktig programmering kan orsaka allvarliga fel på styrdon. Använd alltid batteriladdare och spara originaldata innan kodning.
• Inte alla VAG‑modeller från 2020‑tal kräver DoIP; vissa bilar använder fortfarande K‑CAN/CAN‑FD eller traditionell OBD2 och då är enklare kablar bättre lämpade.

Vanliga frågor (FAQ)

Fungerar kabeln med ODIS Service eller endast Engineers?

Kabeln är främst avsedd för ODIS Engineers, vilket är en professionell programvara för kodning och programmering. Den kan även fungera med ODIS Service (verkstadsprogrammet) för diagnos, men vissa funktioner som firmwareuppdateringar eller SFD-unlock är endast tillgängliga i Engineers.

Kan jag använda denna DoIP‑kabel till andra märken?

Ja, kabeln kan användas på vissa modeller från Land Rover, Volvo och Geely som använder DoIP, men du behöver rätt programvara och autentisering för respektive märke. Funktioner och stöd varierar därför.

Vad betyder SFD och hur lögser man det?

SFD är ett säkerhetslager som skyddar styrdon mot obehörig åtkomst. För att kunna programmera på nya VAG-modeller måste man antingen ha ett giltigt SFD-certifikat eller via ODIS Engineers 12.1.1+ begära SFD-unlock. Processen kräver inloggning via Volkswagens server och en personlig licens. Kabeln stödjer denna kommunikation men du måste ha rätt behörighet.

Finns det något mjukvarupaket med i köpet?

Det varierar mellan återförsäljare. Vissa levererar en CD eller länk för att ladda ned drivrutiner, men i regel ingår inte licens för ODIS. Kontrollera alltid produktbeskrivningen innan köp. Ofta krävs en separat licens från Volkswagen AG.

Krävs en extern strömförsörjning?

Kabeln får sin ström via OBD2‑porten men för programmering rekommenderas att du ansluter en batteriladdare eller spänningsstabiliserare för att förhindra spänningsfall under processen.

Tips och råd

• Se till att din dator har en stabil internetuppkoppling om du behöver SFD‑unlock; avbrott kan göra att programmeringen misslyckas.
• Använd alltid en laddare eller spänningsstabilisator när du programmerar. Ett avbrott kan bricka styrenheten.
• Uppdatera ODIS och dess databas regelbundet. Nya modeller kräver uppdaterade filer för att kunna kommunicera via DoIP.
• Spara loggar och originalfiler innan du gör ändringar; de kan behövas för felsökning eller återställning.
• Om du bara behöver diagnostik på äldre bilar (före 2020) kan en klassisk K+DCAN‑ eller ENET‑kabel vara enklare att hantera.

Förpackningsinnehåll

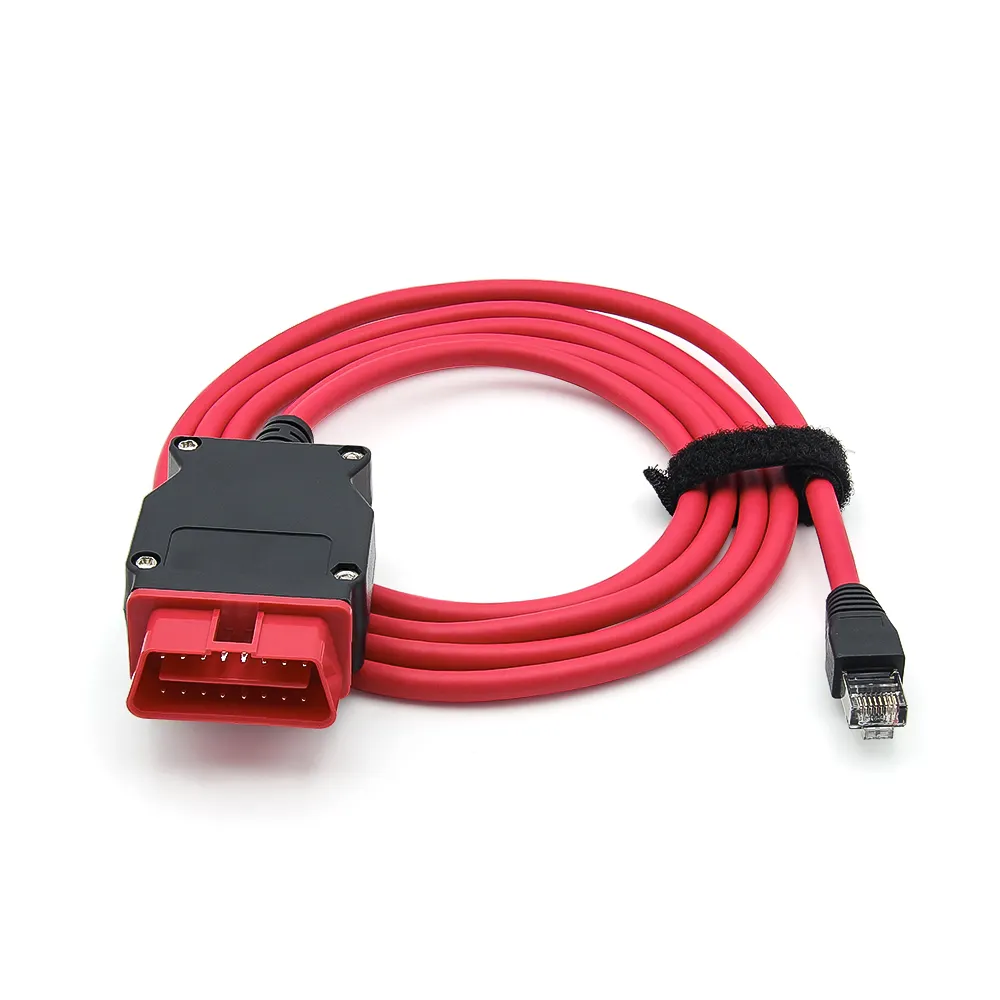

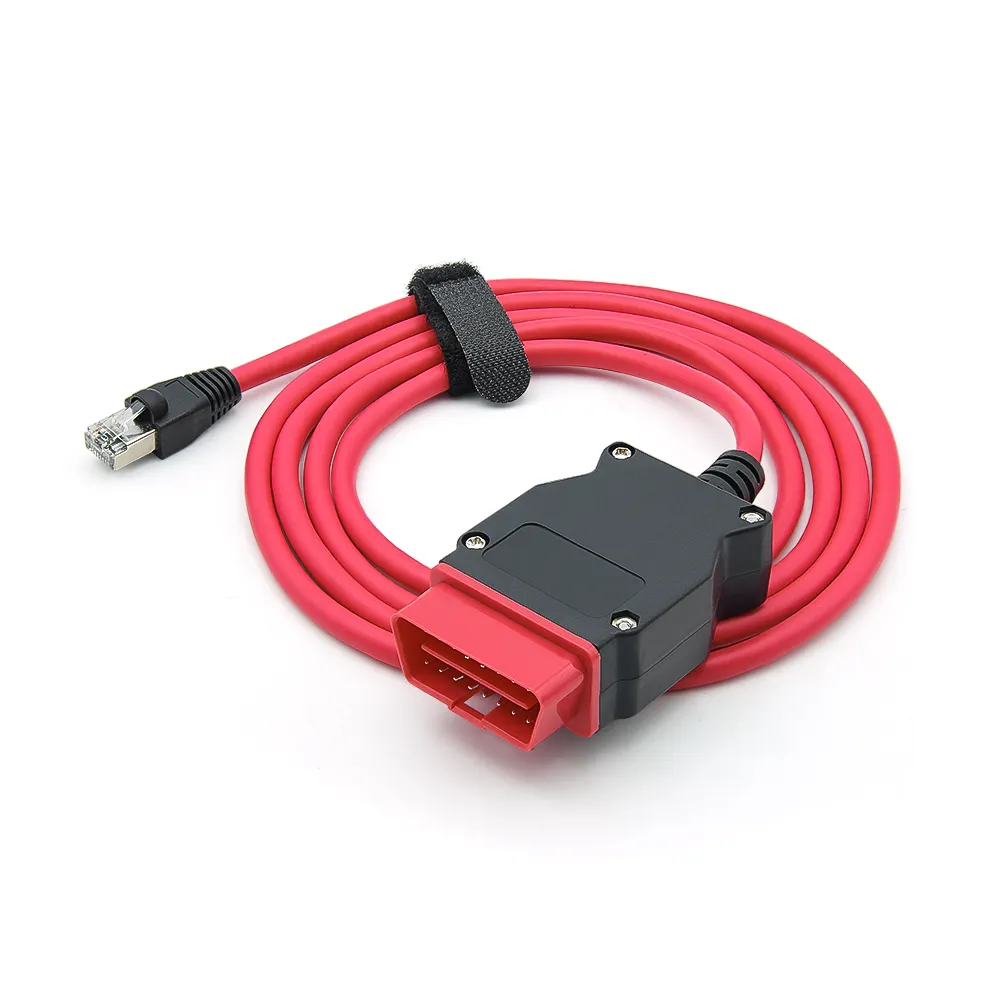

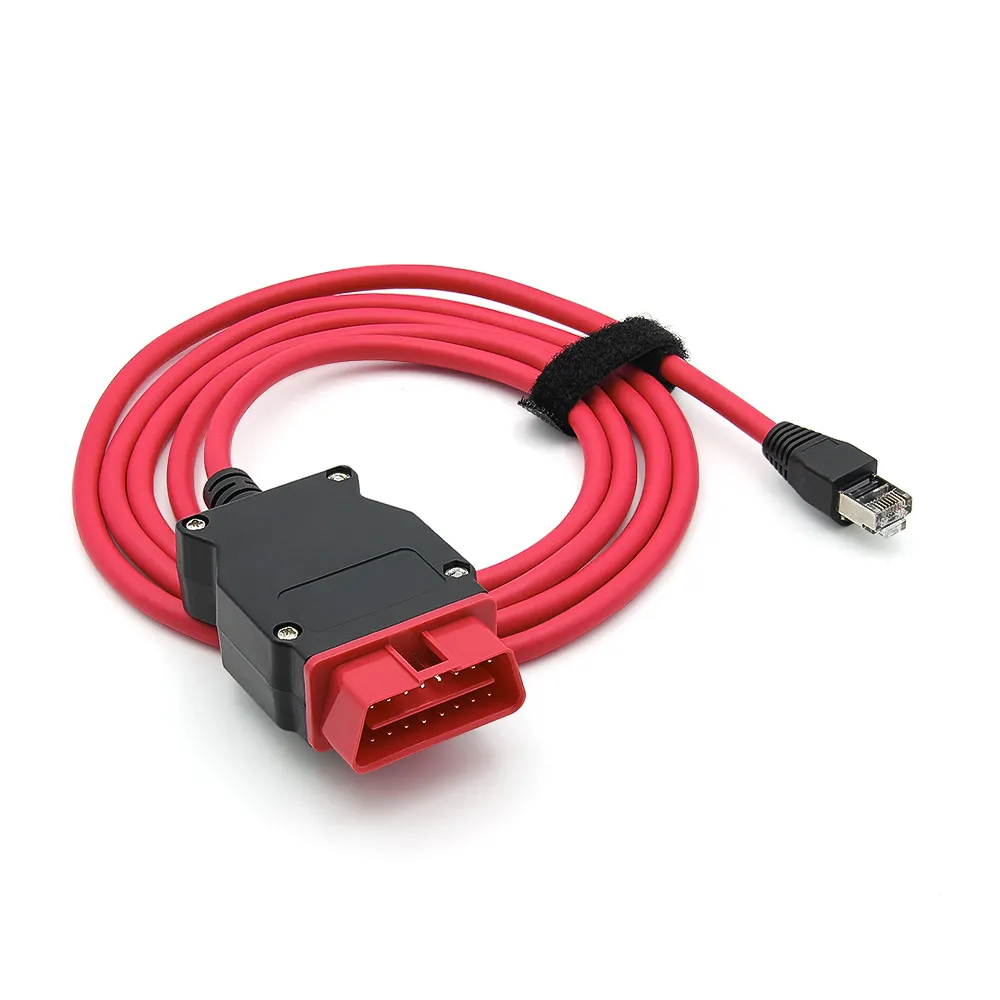

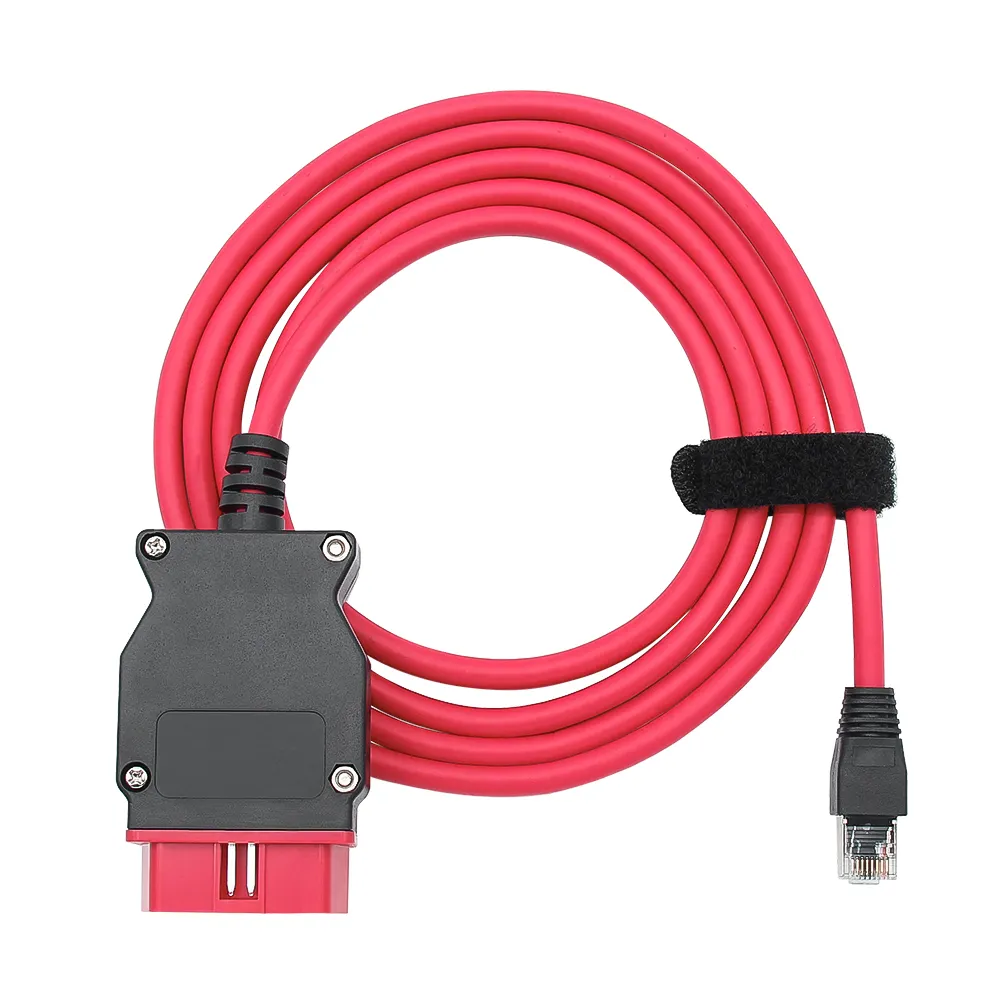

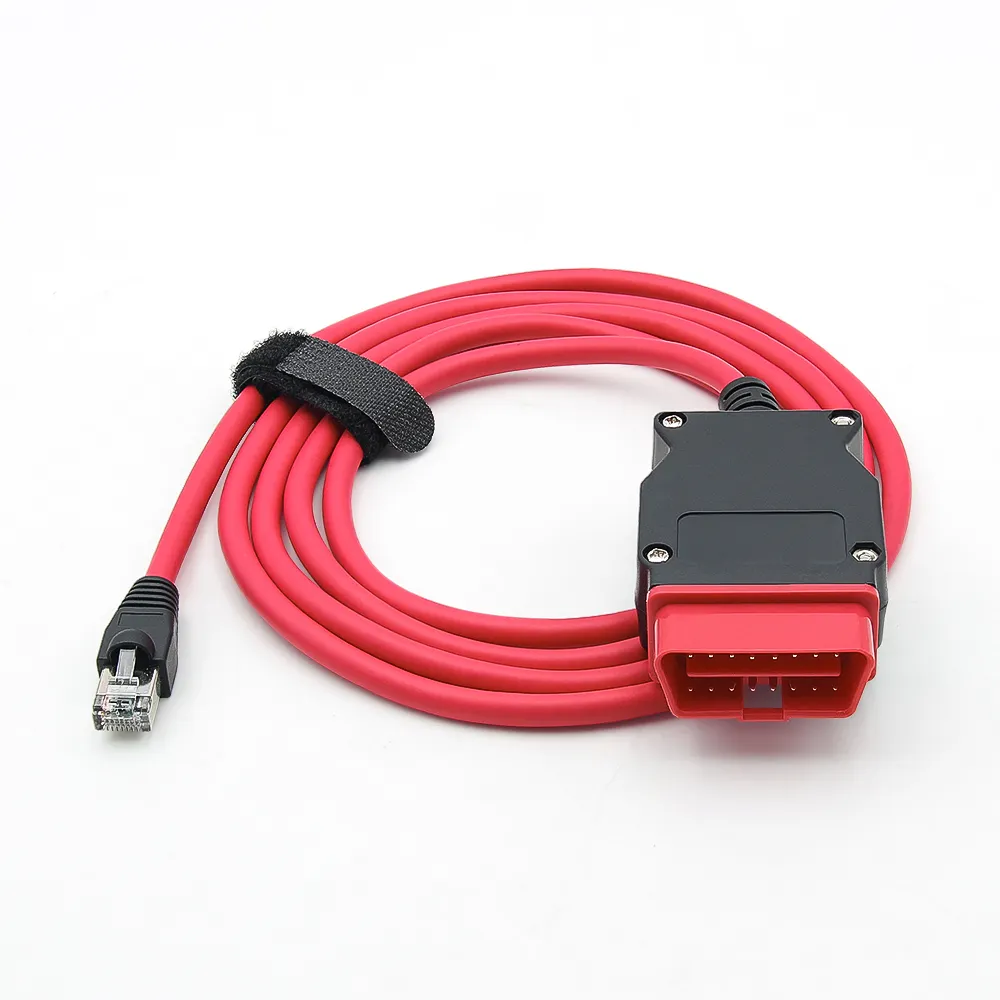

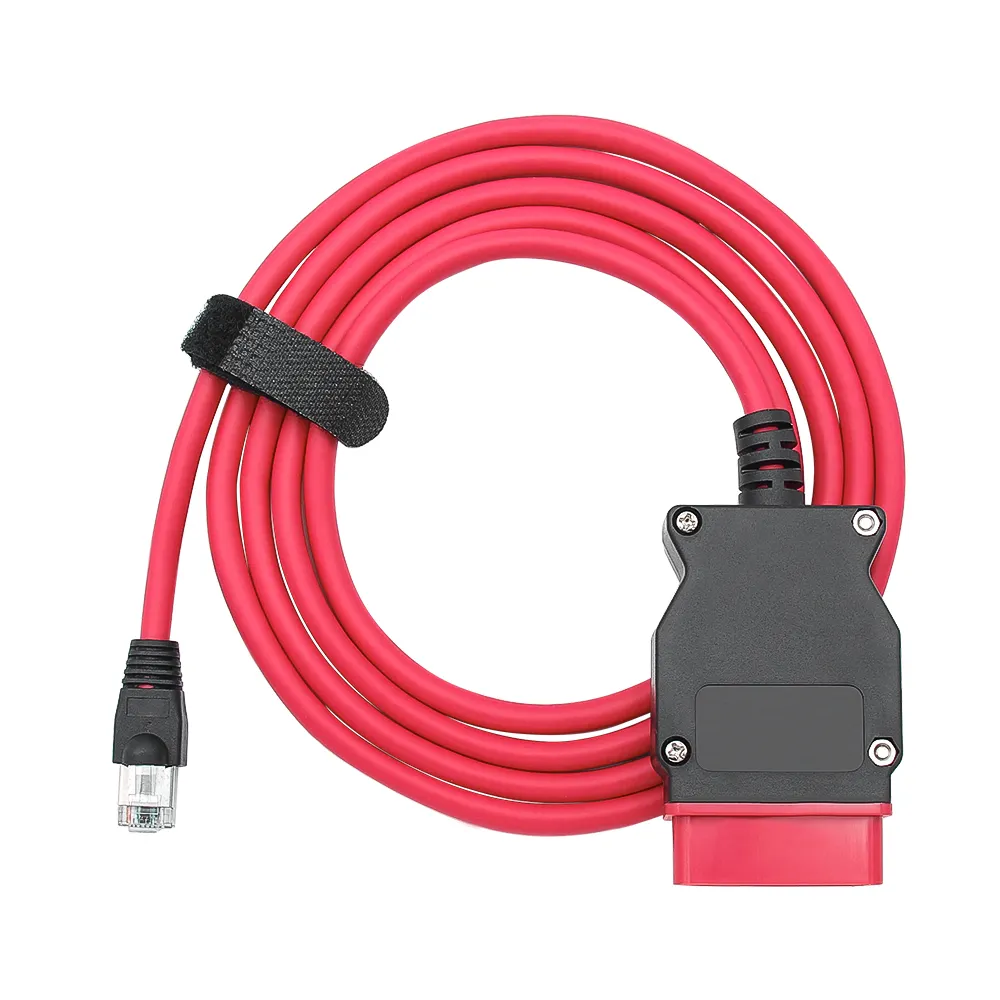

• 1 × VAG DoIP‑programmeringskabel (RJ45 ENET till OBD2‑hane)

Ansvarsfriskrivning

Denna kabel är avsedd för utbildade tekniker och entusiaster som förstår riskerna med programmering av bilens styrdon. Felaktig användning kan leda till att fordonet inte startar eller att säkhetsfunktioner slutar fungera. Vissa funktioner kan vara olagliga eller bryta mot garantin. Användaren ansvarar själv för att följa lagar och föreskrifter. SFD-låsningen har införts för att skydda fordonen – att kringgå den utan auktorisation kan vara straffbart. Tillverkaren ansvarar inte för skador orsakade av felaktig användning.

Sammanfattning

VAG DoIP‑programmeringskabeln för VW och Audi är ett ovärderligt verktyg för alla som arbetar med eller äger nyare VAG‑bilar. Genom att använda diagnostik över Internet‑protokoll erbjuder kabeln möjligheten att utföra felsökning, programmering och kodning på plattformarna MQB EVO, MEB och MLB. Med stöd för UDS, inbyggt lågbatteri‑larm och SFD‑kompatibilitet är den rustad för de senaste utmaningarna inom fordonsdiagnostik. Kabeln är robust, lätt att använda och möjliggör även arbete med andra märken som Land Rover, Volvo och Geely med DoIP. Samtidigt kräver den rätt licenser, programvara och försiktighet. För professionella verkstäder och avancerade entusiaster är detta en investering som framtidssäkrar diagnostiken.
