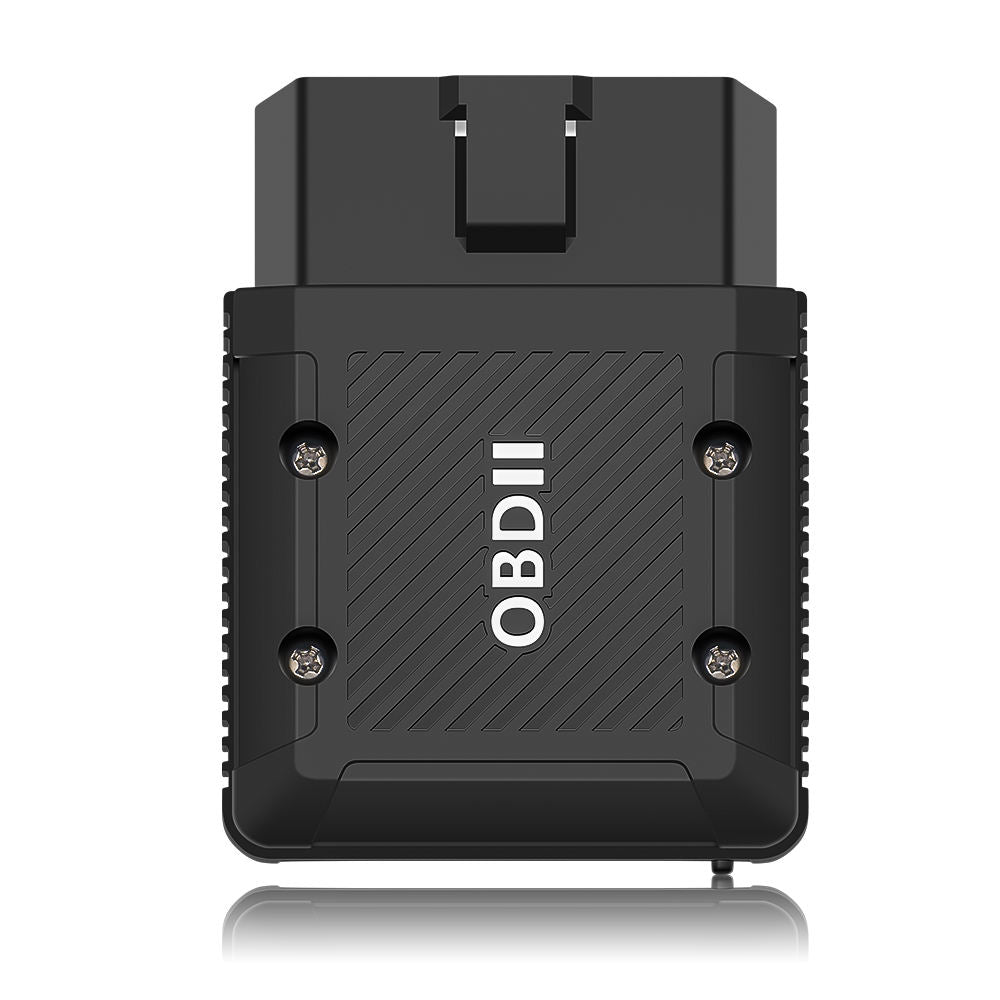

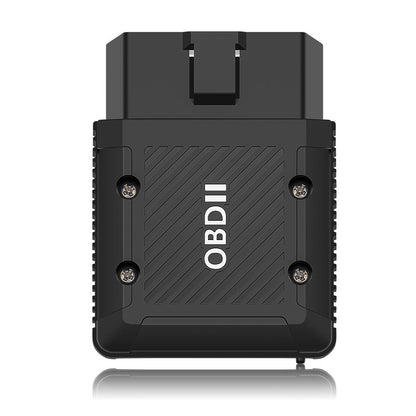

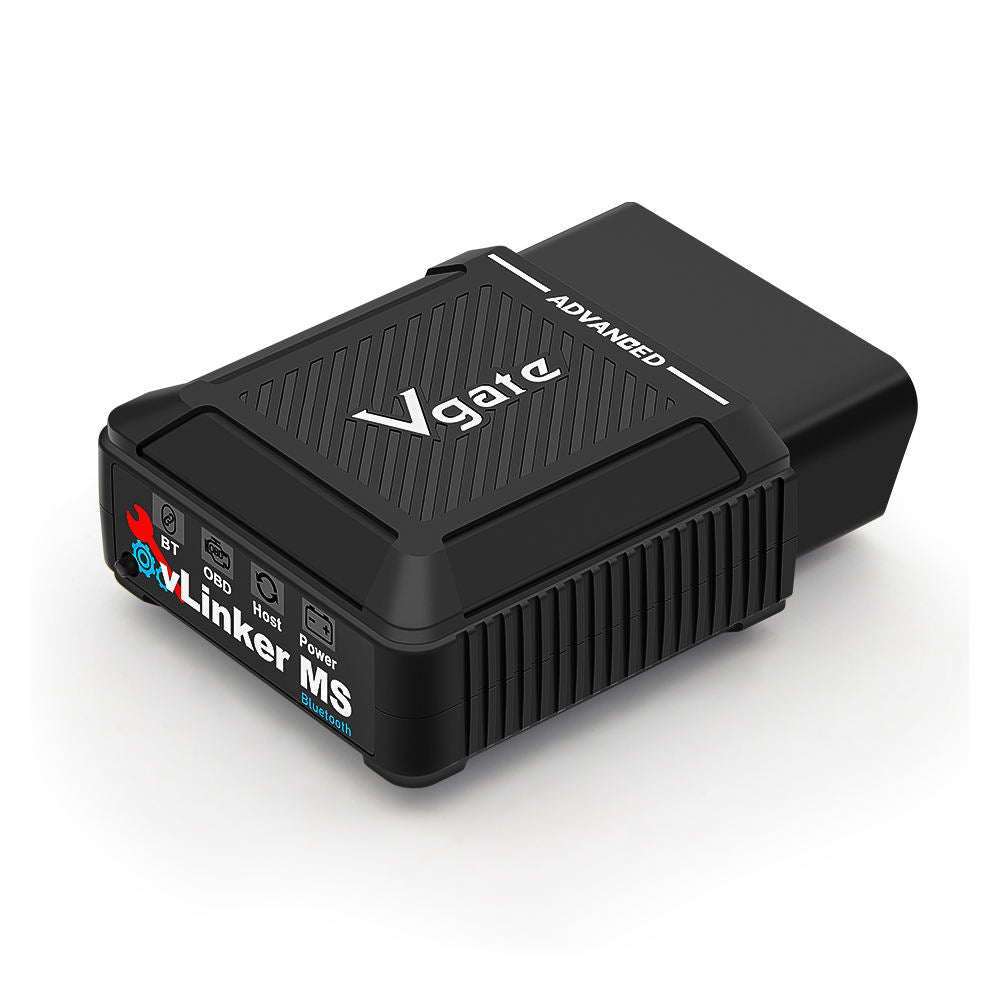

Vgate vLinker MS ELM327 BT3.0 OBD2 Adapter – Android/iOS/iPhone

Introduktion

Vgate vLinker MS BT3.0 är framtagen för dig som vill ha en kraftfull men kompakt OBD2-adapter med exceptionell kompatibilitet. Den bygger vidare på Vgates beprövade ELM327-arkitektur men använder nyare hårdvara (25K80) och kommunikation via Bluetooth 3.0, vilket ger snabbare överföringar och stabilare anslutning.

Till skillnad från enklare adaptrar som bara läser grundläggande DTC, hanterar vLinker MS även fordon med multipla CAN-nät – exempelvis MS-CAN och HS-CAN i Ford-bilar eller SW-CAN i GM-fordon. Du kan övervaka livedata, logga mätvärden, kontrollera readiness inför besiktning och spara rapporter digitalt.

Tack vare den inbyggda Battery Saver-tekniken kan adaptern sitta kvar i OBD-uttaget utan att riskera batteridränering. Den väcker sig själv när du sätter på tändningen och går automatiskt i viloläge efter inaktivitet. Det gör vLinker MS idealisk för dagligt bruk, både i personbilar, lätta transportbilar och tunga 24 V-fordon.

Specifikationer

• Modell: Vgate vLinker MS BT 3.0
• Huvudchip: PIC18F25K80 (25K80 plattform)
• Kommunikation: Bluetooth 3.0 klass 2 (upp till 3 Mbit/s)
• Spänningsområde: 9 – 36 V DC (12 V/24 V system)
• Strömförbrukning: 28 mA aktivt, 3 mA viloläge
• OBD-protokoll: Fullt OBD2-stöd (ISO/KWP/CAN m.fl.) + MS/HS/SW/CH/LS-CAN
• App-stöd: Android / iOS / Windows
• Funktioner: Diagnos, livedata, logger, färddator, prestandalarm
• Firmware: Gratis uppdateringar via Vgate-app
• Säkerhet: Krypterad BT-anslutning – “Hacker-proof”

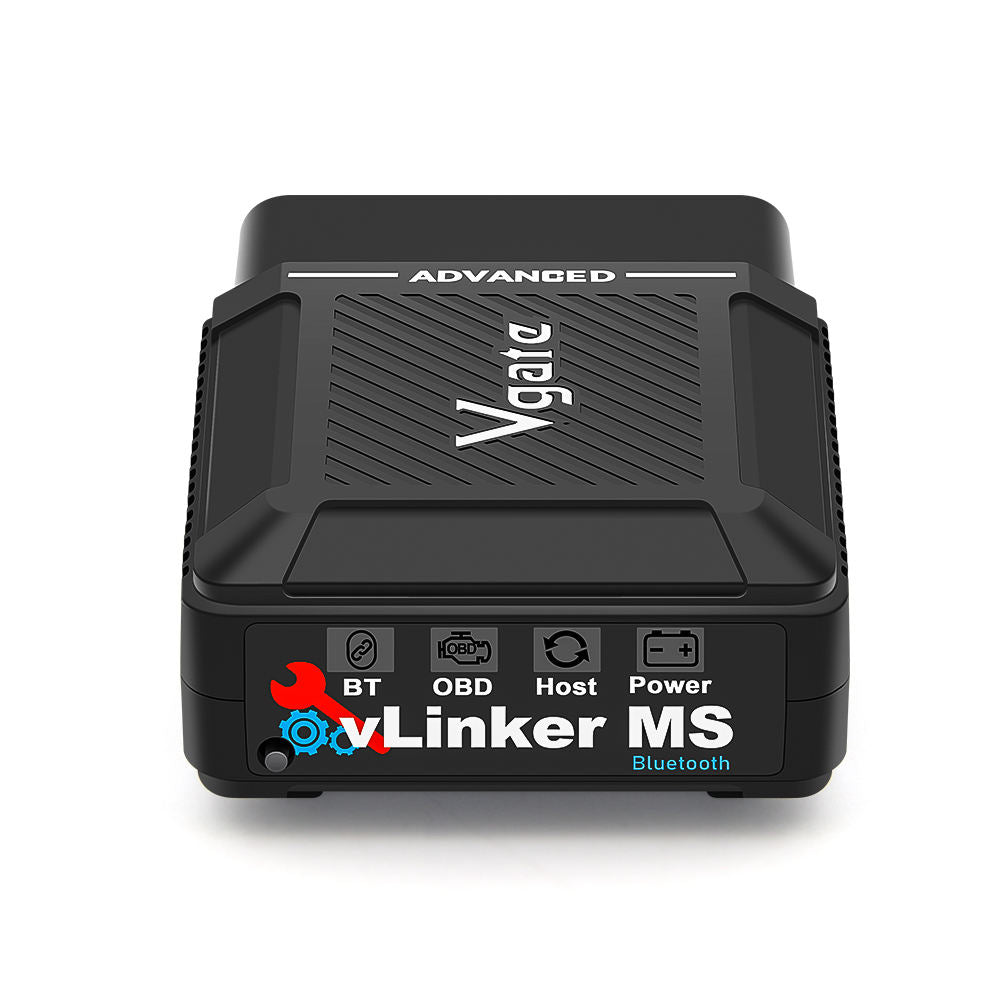

• Material: Slagtålig plast, LED-indikatorer för ström och kommunikation
• Temperatur: −40 °C – +85 °C driftområde
• Certifiering: CE, FCC, RoHS, MFi (Apple)

Funktioner & användningsområden

Allmän diagnostik

• Läs / rensa felkoder (DTC) – lagrade, pending och permanenta.
• Visa MIL-status och motorlampa.
• Analysera freeze-frame-data och livedata för att hitta rotorsaken.
• Kör O2-sensor-tester och I/M-monitorer för emissionskontroll.
• Verifiera VIN, CALID och CVN identifiering (mode $09).

Färddator & logger

• Visa momentan och genomsnittlig bränsleförbrukning.
• Spåra hastighet, RPM, kylvätsketemp, luftflöde, tändvinkel m.m.
• Exportera CSV/PDF loggar för analys eller kundrapport.
• Sätt realtidslarm på t.ex. överhettning eller övervarvning.

Verktyg för fordonsentusiaster

• Avancerat CAN-stöd för Ford (MS/HS-CAN), GM (SW-CAN), Mazda, Volvo m.fl.
• Kompatibel med appar som Forscan, Torque Pro, CarScanner och OBD Auto Doctor.
• Stöd för 24 V fordon och J1939-diagnostik (tunga lastbilar / maskiner).
• Fungerar även som trip logger för bränslekostnadsuppföljning.

Kompatibilitet & protokoll

vLinker MS stöder alla OBD2-kompatibla fordon (USA bensin 1996+, EU bensin 2001+, EU diesel 2004+). För tunga fordon med J1939 finns stöd för 24 V. Undantag kan förekomma på äldre eller gråimporterade modeller.

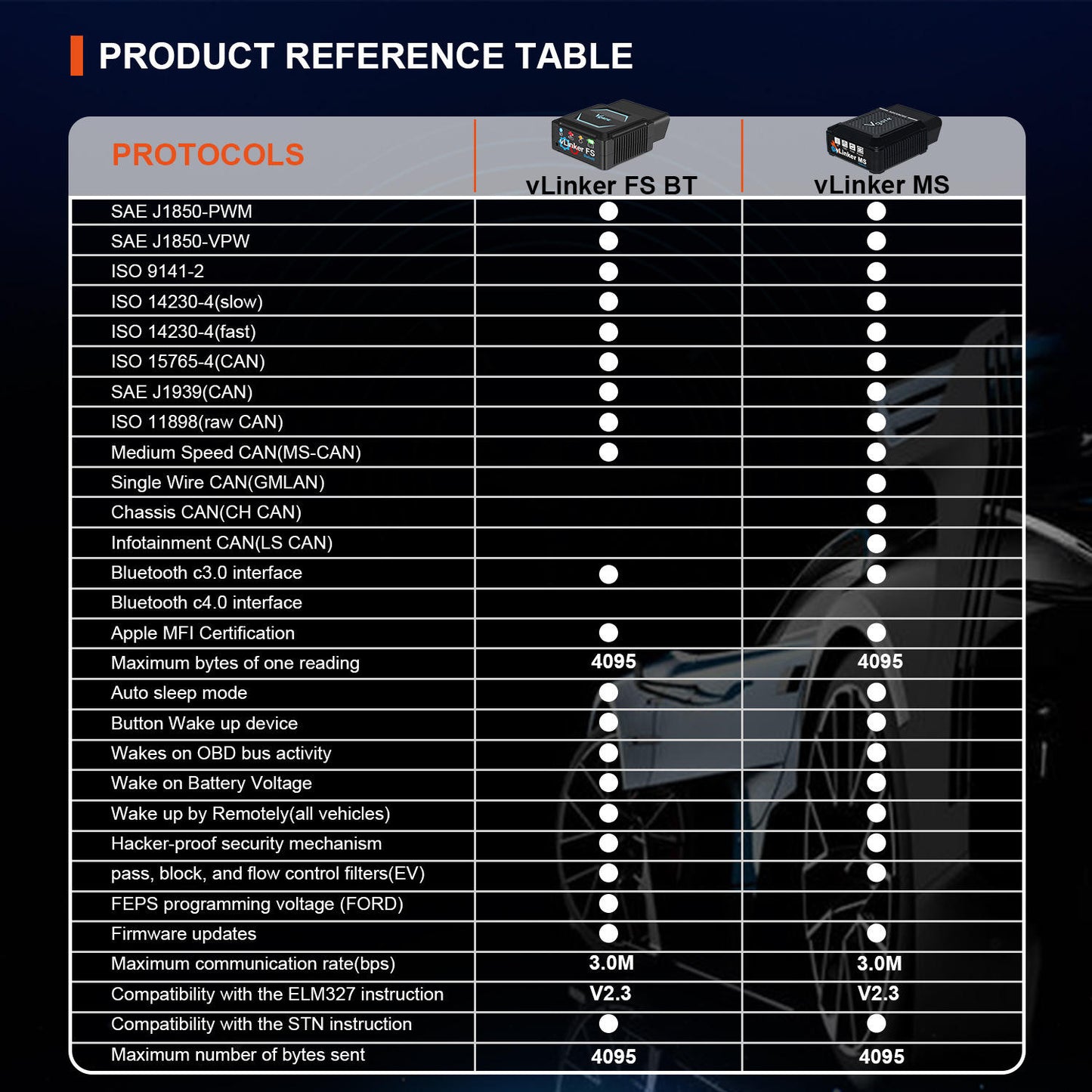

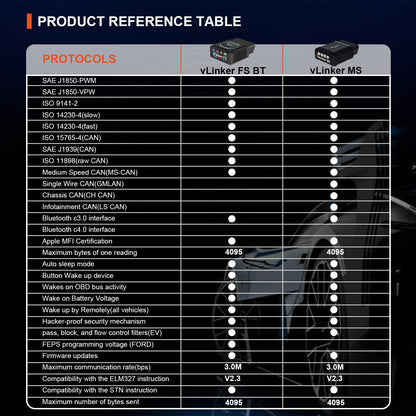

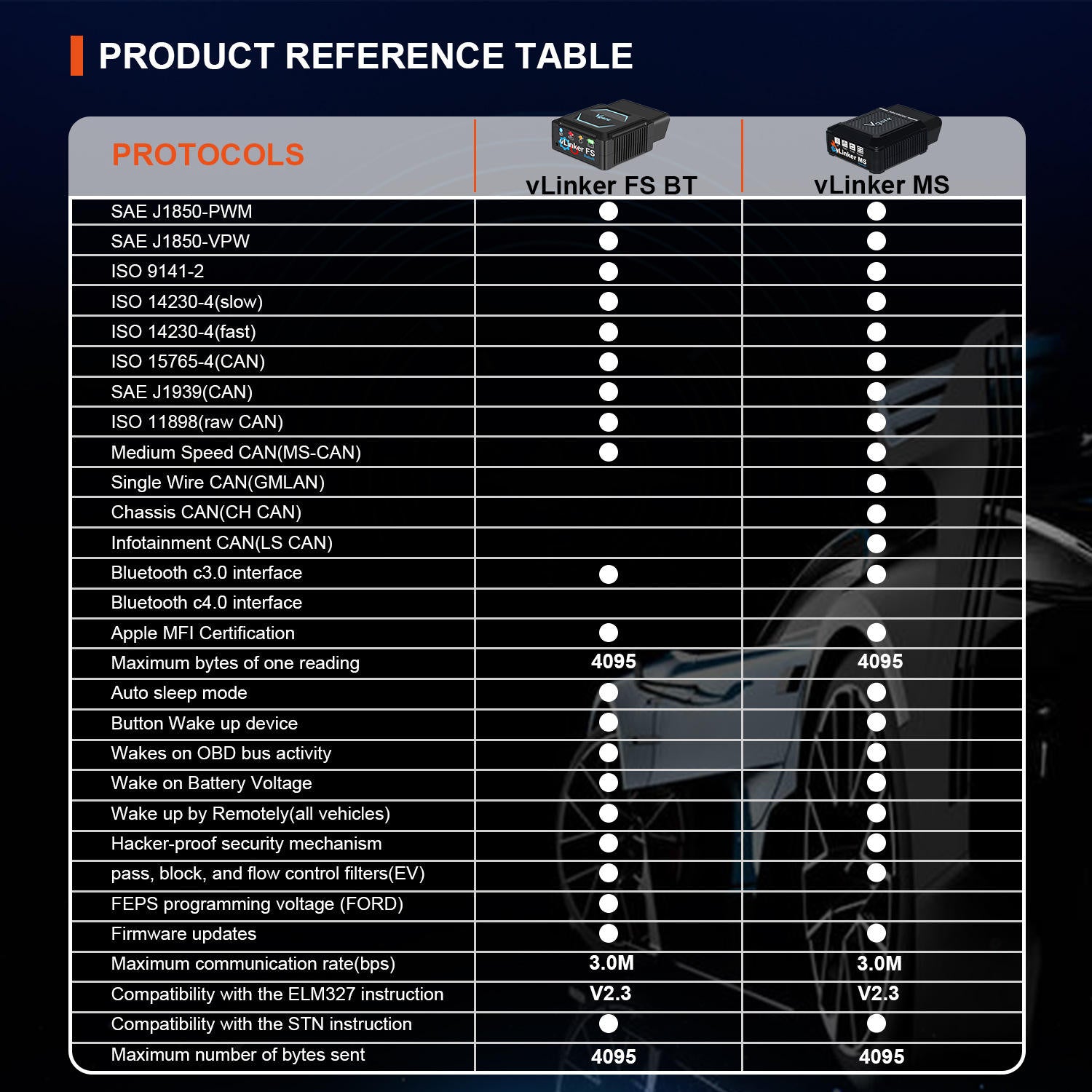

OBD-II-protokoll (standard 9 st)

1. SAE J1850 PWM (41.6 kbaud)
2. SAE J1850 VPW (10.4 kbaud)
3. ISO 9141-2 (5-baud init)
4. ISO 14230-4 KWP (5-baud init)
5. ISO 14230-4 KWP (fast init)
6. ISO 15765-4 CAN (11-bit ID, 500 kbaud)
7. ISO 15765-4 CAN (29-bit ID, 500 kbaud)
8. ISO 15765-4 CAN (11-bit ID, 250 kbaud)
9. ISO 15765-4 CAN (29-bit ID, 250 kbaud)

Utökade nätverk / speciallägen

• SAE J1939 CAN (29-bit ID, 250 kbaud) – för tunga fordon / maskiner
• USER1 CAN (11-bit, 125 kbaud)
• USER2 CAN (11-bit, 50 kbaud)
• HS-CAN / MS-CAN / SW-CAN / CH-CAN / LS-CAN – stöds av tredjepartsappar (Ford, GM, Mazda, Volvo m.fl.)

Appar & mjukvarustöd

vLinker MS är kompatibel med ett stort antal appar och mjukvaror. Här är några populära alternativ (beroende på plattform):

Android

• Torque Pro – livedata, DTC, loggning, widgets
• Car Scanner ELM OBD2 – avancerade tester, I/M, O2, HUD-läge
• OBD Auto Doctor – professionella rapporter och dataexport
• MaxiECU Mobile – märkesstöd (Ford, Volvo m.fl.)

iOS / iPhone / iPad

• OBD Fusion – MFi-kompatibel diagnosapp med stöd för vLinker MS
• Car Scanner ELM OBD2 – stöd för iOS BLE och BT3.0-anslutningar
• Engine Link – enkel monitorering och trip-data

Windows

• Forscan – rekommenderad för Ford/Mazda (HS-CAN + MS-CAN)
• ScanMaster ELM – klassisk diagnos- och loggprogramvara
• OBD Auto Doctor PC – multimärke med rapportfunktioner

Manual & installationsguide

1️⃣ Förberedelser

1. Säkerställ att bilen har ett 16-pins OBD2-uttag (under instrumentpanelen).
2. Ladda ner valfri OBD2-app enligt plattform.
3. Aktivera Bluetooth på din enhet och håll den inom 5 m från bilen.
4. Säkerställ god batterispänning (> 12 V).

2️⃣ Anslut adaptern

1. Stäng av tändningen innan inkoppling.
2. Sätt i vLinker MS i OBD2-porten.
3. Vänta några sekunder tills LED lyser blått (ström på).
4. Slå på tändningen (tändningsläge ON).

3️⃣ Bluetooth-parning

• På Android / Windows: Gå till inställningar → Bluetooth → para med “vLinker MS”.
• På iOS: Anslut direkt via appens interna Bluetooth-hantering (MFi).
• Kod (om krävs): 1234 eller 0000.

4️⃣ Appkonfiguration

1. Öppna appen och välj adaptertyp: Bluetooth (Classic eller BLE beroende på OS).
2. Välj “Auto” protokollval (rekommenderas).
3. Tryck “Connect” och vänta tills anslutningen är aktiv.

5️⃣ Grundläggande diagnostik

1. Kör “Quick Scan” för att läsa alla tillgängliga moduler.
2. Läs felkoder (DTC) och spara resultatet innan rensning.
3. Visa livedata (RPM, temperatur, lambdavärden, trim, etc.).
4. Kör O2-test och I/M-readiness inför besiktning.
5. Rensa DTC när problemet är åtgärdat.

6️⃣ Loggning och rapport

• Aktivera loggning i appen för längre körningar.
• Exportera som CSV, PDF eller via e-post.
• Spara jämförelser före/efter reparationer.

7️⃣ Felsökning

• Ingen anslutning? Kontrollera att ingen annan app är ansluten.
• Ingen data? Se till att fordonet har tändningen på.
• Bluetooth tappar kontakt? Kontrollera avståndet och BT-inställningarna.
• LED blinkar men ingen kommunikation – välj “Auto protocol” igen i appen.

Vanliga frågor (FAQ)

1. Fungerar vLinker MS på både Android och iPhone?

Ja, tack vare MFi-certifiering (Apple) och BT3.0 är den fullt kompatibel med båda plattformarna.

2. Stödjer den 24V fordon?

Ja, vLinker MS fungerar på både 12V (personbil) och 24V (lastbil, J1939).

3. Vad är MS-CAN och HS-CAN?

Två olika CAN-nät i fordon (ex. Ford). vLinker MS stöder båda via automatisk växling beroende på app.

4. Kan jag lämna den inkopplad?

Ja, den går i viloläge automatiskt efter inaktivitet och drar endast 3 mA.

5. Fungerar den på elbilar och hybrider?

Delvis – OBD2-data som emission och motor existerar ofta, men EV-specifik data kräver dedikerad app.

6. Kan jag uppdatera firmware?

Ja, via Vgate-appen. Gratis och säkert via Bluetooth.

7. Är den snabbare än ELM327 Classic?

Ja, BT3.0 3 Mbps är ca 5× snabbare än vanliga ELM327 BT2.0.

8. Stödjer den Torque Pro och Forscan?

Ja, båda stöds (Forscan rekommenderas särskilt för Ford).

9. Vad betyder “hacker-proof”?

Enheten har låst firmware och autentiserad kommunikation – den kan inte manipuleras externt.

10. Vad gör jag om appen inte hittar adaptern?

Starta om appen, välj rätt BT-läge (Classic/BLE) och slå på tändningen.

Tips & bästa praxis

• Ha alltid tändning på (ON) när du kopplar upp för att undvika “No ECU response”.
• Använd “Freeze Frame” innan du rensar DTC.
• Kontrollera readiness innan besiktning med I/M-monitor.
• Stäng alla andra appar som använder Bluetooth under diagnos.
• Vid längre tester – logga data i CSV för att jämföra flera körningar.
• Uppdatera app och firmware regelbundet.
• För Ford/Mazda: Använd Forscan för bästa MS/HS-CAN-stöd.

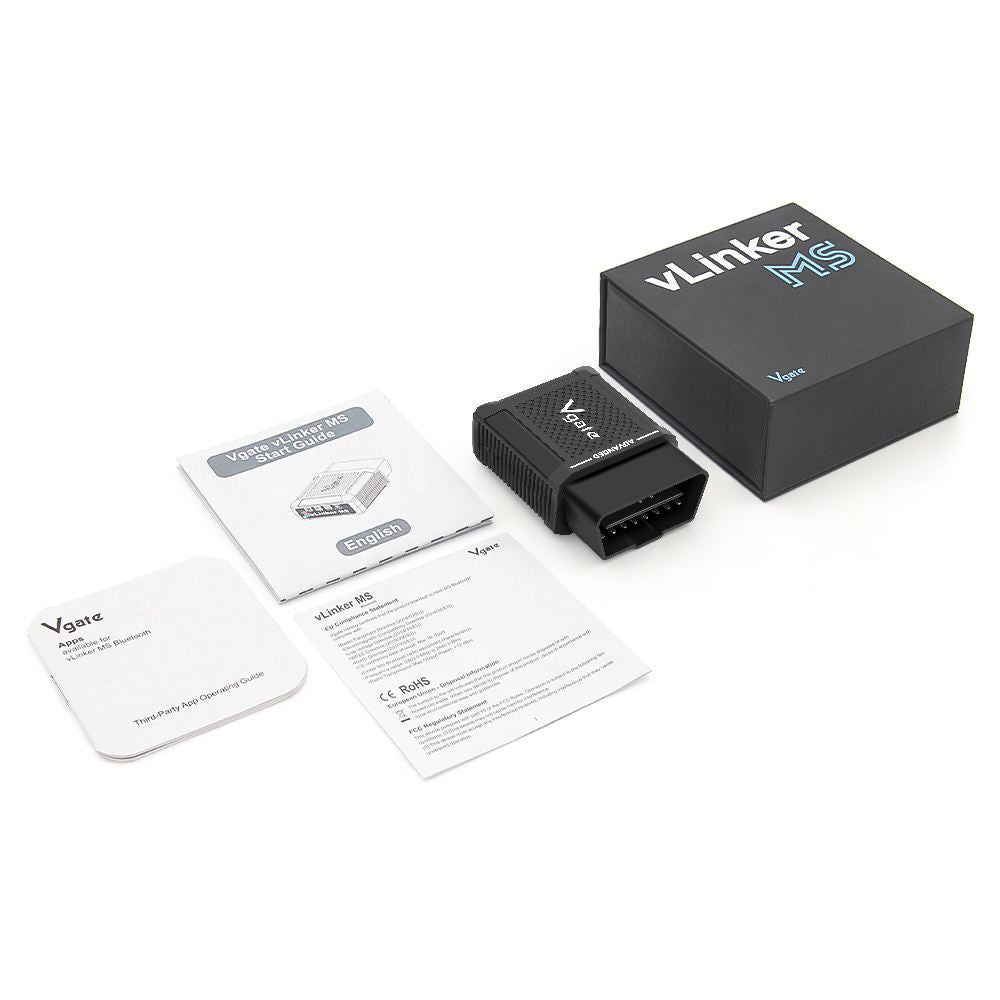

Förpackningsinnehåll

• 1 × Vgate vLinker MS adapter
• 1 × Bruksanvisning
• 1 × Skyddande förpackningsbox

Viktiga notiser & ansvar

• Alla OBD2-adaptrar fungerar endast med system som stöds av fordonet.
• Rensa inte felkoder utan att först spara en logg.
• Använd endast för diagnostik, inte programmering eller ECU-flashning.
• Felaktig användning sker på eget ansvar.
• Produkten är CE-, FCC- och RoHS-certifierad.

Sammanfattning

Vgate vLinker MS BT3.0 är en avancerad, snabb och säker OBD2-adapter som fungerar på både 12 V och 24 V fordon. Den kombinerar 25K80-chip, Bluetooth 3.0, Battery Saver och multikanals-CAN i ett kompakt format. Perfekt för allt från hobbyanvändare till professionella tekniker som vill ha ett pålitligt verktyg med stöd för Android, iOS och Windows.
