ICOM-D 10‑PIN till 16‑PIN OBD2‑Adapterkabel för BMW‑motorcyklar

10‑PIN till 16‑PIN OBD2‑Adapterkabel för BMW‑motorcyklar

Introduktion

BMW:s motorcyklar har länge varit utrustade med avancerade elektroniska styrsystem. På äldre modeller sitter en rund 10‑polig diagnostikport som gör att fabriksverktyg kan kommunicera med motorstyrningen och övriga ECU:er. Eftersom moderna OBD2‑verktyg använder en standardiserad 16‑polig kontakt behövs en adapter för att koppla samman de två världarna. Den här 10‑PIN till 16‑PIN‑adaptern låter dig ansluta standard OBD2‑utrustning eller BMW‑specifika enheter som GS‑911, TuneECU, INPA, DIS och ICOM. Både K‑Line‑protokoll och CAN‑bus stöds, vilket gör att verktyget fungerar på en bred rad motorcykelmodeller. I kombination med appar som MotoScan kan man läsa och radera felkoder på motorcyklar från slutet av 1990‑talet och in i den moderna OBD2‑eran.

Den här kabeln fyller ett växande behov bland BMW‑ägare. Många vill kunna göra enklare diagnoser hemma, spara pengar på verkstadsbesök och förstå sina maskiner bättre. Med en adapter kan du använda vanliga bluetooth‑donglar, OBDLink‑scannrar eller mer avancerade USB‑interfaces för att läsa ut felkoder, analysera live‑data och utföra serviceprocedurer. Eftersom BMW‑motorcyklar ofta är långlivade maskiner, där ägaren gärna uppgraderar, servar och anpassar själv, är denna kabel ett praktiskt hjälpmedel. Den är dessutom plug‑and‑play: du behöver inte löda eller modifiera något – det är bara att ansluta den runda kontakten till motorcykeln och plugga in din OBD2‑scanner på andra sidan.

Varför behövs en 10‑PIN‑adapter?

Mot slutet av 1990‑talet började BMW använda en rund 10‑polig kontakt för diagnos på motorcyklar. Denna port hanterar K‑Line (ISO 9141‑2) och senare även CAN‑bus. Samtidigt standardiserades OBD2 för bilar, men motorcyklar behövde inte följa denna standard förrän i mitten av 2010‑talet. När OBD2 blev obligatoriskt för motorcyklar kom en ny 16‑polig port på modeller från ungefär 2017 och framåt, men ägare till äldre maskiner stod kvar med den runda kontakten. Därför blev adapterkablar vanliga: de omvandlar den runda 10‑pinsanslutningen till en 16‑polig OBD2‑hona. På så sätt kan diagnostikverktyg som GS‑911 och TuneECU kopplas till båda typerna av portar.

För den som äger flera BMW‑motorcyklar i olika årsmodeller är det här mycket bekvämt. Samma scanner kan användas på en 2005 års R1200GS och på en 2018 års F750GS genom att byta adapter. Det sparar kostnader jämfört med att behöva flera olika kablar. Ett ytterligare skäl är att OBD2‑pinnar är mer robusta och billiga; adapterkabeln förbrukas i stället för att man sliter på motorcykelns inbyggda port. Dessutom ökar flexibiliteten: du kan ansluta bluetooth‑donglar, wifi‑donglar eller USB‑interfaces utan att behöva specialutrustning.

Specifikationer

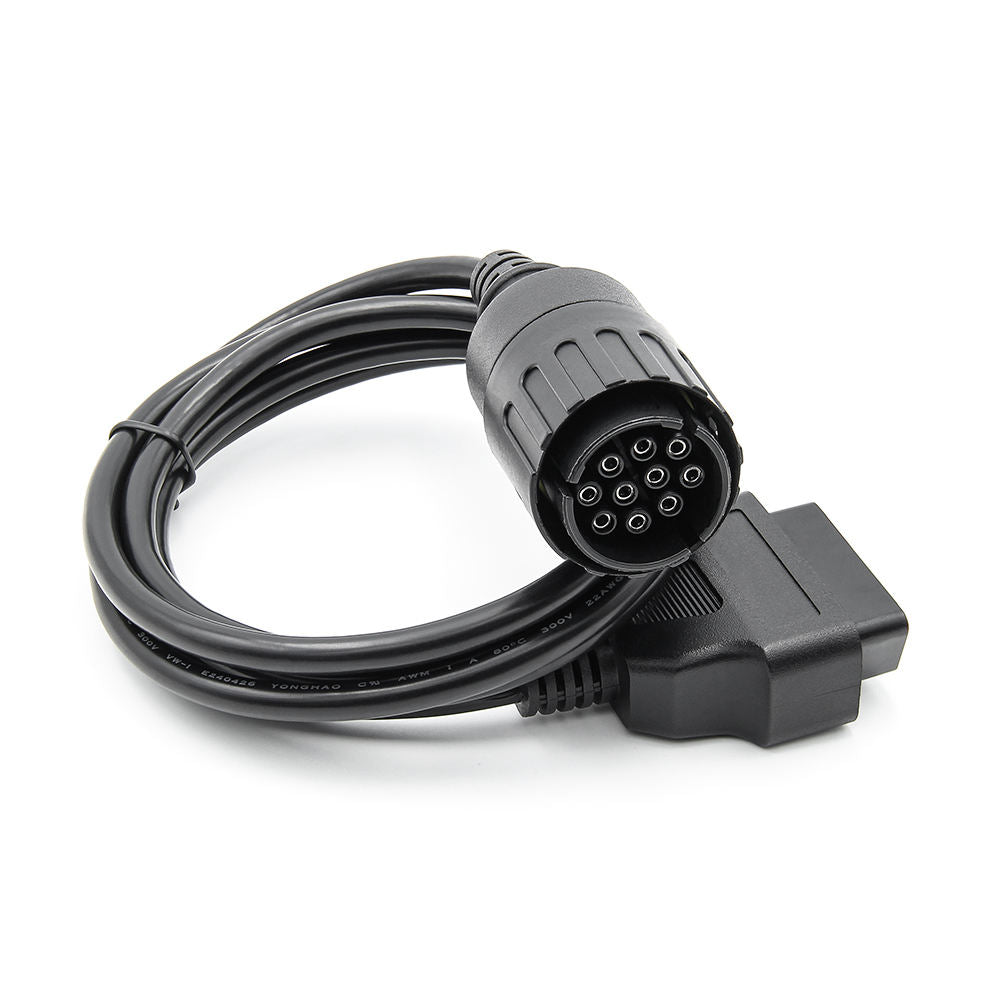

• Anslutningstyp: Rund BMW 10‑pin hane till standard OBD2 16‑pin hona (J1962).

• Signalstöd: K‑Line (ISO 9141‑2), KWP2000, CAN ISO 15765 samt proprietära BMW‑protokoll.

• Fysisk längd: Vanligen omkring 30 cm – lagom för att nå från motorcykelns port till en bekväm position för skannern.

• Material: Slagtålig PVC‑mantel och kopparkärnor som är motståndskraftiga mot vibrationer och väder.

• Kompatibilitet: Passar BMW‑motorcyklar med 10‑polig rund diagnosport; fungerar med diagnostikverktyg som GS‑911, TuneECU, INPA, DIS och ICOM.

• Stödda verktyg: De flesta OBD2‑scannrar, inklusive ELM327‑baserade donglar, OBDLink‑serien, K‑DCAN‑kablar, bluetooth‑ och wifi‑donglar.

• Driftsmiljö: Adapterkabeln fungerar i temperaturer från ca –20 °C till +60 °C och är konstruerad för motorcykelmiljön.

Huvudfunktioner

Felkodsläsning och radering

Med adaptern kan du ansluta en OBD2‑scanner och läsa ut motorstyrenhetens felkoder. Detta inkluderar generiska koder (P0, P2, P3 och U0), tillverkarspecifika koder (P1, P3 och U1) och så kallade pending‑koder som ännu inte triggat motorlampan. Kabeln låter dig också radera lagrade koder för att släcka varningslampor när problemet är löst. Detta är särskilt användbart för att bekräfta att en reparation lyckats eller för att eliminera gamla fel som inte längre är aktuella.

Live‑data och sensordata

Ett annat kraftfullt verktyg i kombination med denna adapter är möjligheten att läsa live‑data. Du kan se motorvarvtal, gaspådrag, temperaturer, lambdavärden, bränsletryck och mycket mer i realtid. Vissa verktyg visar datan grafiskt, vilket gör det lättare att upptäcka avvikelser. Live‑data är ovärderligt för att felsöka intermittenta fel som inte genererar felkoder, till exempel spänningsfall, misständningar eller bränsleleveransproblem.

Servicefunktioner

På senare BMW‑motorcyklar finns en serviceindikator som påminner om när nästa underhåll ska göras. Med ett kompatibelt verktyg och denna kabel kan du återställa serviceindikatorn efter service. Du kan även justera tomgångsställskruvar, synkronisera spjällhus och kalibrera gasreglage. För motorer med ride‑by‑wire kan du även köra adaptionsrutiner för trottel och kopplingslägen.

Kodning och anpassning

Mer avancerade verktyg – som NCS Expert via INPA och ICOM – tillåter kodning av vissa funktioner. På vissa modeller kan du ändra display‑inställningar, aktivera DRL‑funktioner, konfigurera blinkers och instrumentpanelens språk. Även om detta är mer vanligt på bilar har BMW‑motorcyklar vissa justerbara funktioner som kan anpassas via diagnosverktygen.

Diagnos av flera moduler

Även om motorcyklar generellt har färre styrenheter än bilar, finns flera ECU:er: motorstyrning, ABS/ASC, instrumentpanel, fjädringsstyrning, däcksensorer och ibland bränsle‑ eller immobilizerkontroller. Adaptern ger åtkomst till alla modulers diagnos via motsvarande mjukvara, och du kan se varningar för ABS‑ eller ASC‑fel, läsa ut DWA‑alarmsystem och programmera nycklar med rätt utrustning.

Fördelar och styrkor

• Brett stöd: Produkten stöder både äldre K‑Line‑kommunikation och modern CAN‑bus. Detta innebär att samma kabel fungerar på motorcyklar från slutet av 1990‑talet fram till ca 2016.

• Kompatibilitet med många appar: Eftersom kabeln ger en standardiserad OBD2‑hona kan du använda den med MotoScan, OBDLink‑appar, BimmerLink (begränsat), Car Scanner och andra generiska OBD‑appar. Detta gör att du kan använda en smartphone i stället för en PC.

• Anslutning till BMW‑specifika verktyg: För mer avancerad diagnos kan du ansluta kablar som GS‑911 WiFi, USB‑interfacen för INPA/DIS eller BMW A2‑multiplexer för ICOM, eftersom anpassningen till rund kontakt ingår.

• Prisvärt: Istället för att köpa dyra originalverktyg kan du kombinera adapterkabeln med en billig ELM327‑dongel (dock varnas för att billiga ELM327‑chip inte alltid stödjer BMW‑protokollen).

• Robust design: Kabeln är gjord för att tåla vibrationer, stötar och temperaturväxlingar som uppstår vid motorcykelkörning. Kontakterna är ofta guldpläterade eller galvaniserade för korrosionsbeständighet.

• Portabel: Liten och lätt – tar minimalt med plats i verktygslådan eller i packväskan. Perfekt att ha med på långresor för snabb felsökning vid behov.

Kompatibilitet med BMW‑motorcyklar

Adaptern passar BMW‑motorcyklar med rund 10‑pins diagnosport. Exakta årsmodeller varierar, men generellt gäller följande riktlinjer:

• R‑serien: R850/1150/1200‑modeller från ca 1998 till 2016 (R1200GS, R1100S, R1150RT, R1200R). Nyare LC‑modeller efter 2017 använder OBD2‑port.

• K‑serien: K1200/1300 S/R/GT och K1600.

• F‑serien: F650GS Dakar, F700GS, F800GS/Adventure upp till ca 2016.

• G‑serien: G650GS, G450X.

• C‑serien: C600 Sport, C650GT etc., med 10‑pins port.

• Scooter & elektrisk: E‑Scooter C Evolution (tidiga årsmodeller).

• Andra märken: Vissa Husqvarna‑modeller (som Nuda 900) som använde BMW‑elektronik, men kontrollera alltid.

På motorcyklar från 2017 och framåt med 16‑pin OBD2‑port behövs ingen adapter – du ansluter direkt. För mycket gamla modeller (tidigt 1990‑tal) finns ibland en 3‑pins eller 20‑pins kontakt; då krävs annan adapter.

Kompatibilitet med verktyg och appar

1. MotoScan (Android) – Populär app för BMW‑motorcyklar. Tillsammans med OBDLink LX/MX+ eller OBDLink EX ger den felsökning, serviceåterställning och kodningsfunktioner.

2. GS‑911 (HexCode) – Professionellt verktyg som finns i USB‑ och WiFi‑varianter. Med 10‑pins adapter kan du använda GS‑911 på äldre modeller.

3. INPA / BMW Standard Tools – Kräver Windows‑PC och K+DCAN‑kabel. Via adapter kan du köra INPA och NCS Expert för avancerad diagnos.

4. TuneECU – Används främst för Triumph och KTM, men har stöd för BMW F‑series. Fungerar via adapter.

5. BimmerLink / BimmerCode – Apparna är främst för bil, men vissa funktioner fungerar på motorcyklar via OBDLink‑dongel.

6. Generiska OBD2‑appar – Torque Pro, Car Scanner, Forscan (begränsat), beroende på protokollstöd. Var dock uppmärksam på att generiska ELM327‑donglar kan sakna stöd för vissa BMW‑protokoll.

Manual – steg för steg

1. Förberedelser

1. Kontrollera motorcykelmodell: Se i manualen om den har en rund 10‑pins port. Leta ofta under sadeln, vid batteriet eller nära säkringsboxen.

2. Välj rätt verktyg: Ladda ned en app som MotoScan eller förbered GS‑911/INPA på din dator. Se till att ditt verktyg har stöd för BMW‑motorcyklar.

3. Montera adapterkabeln: Inspektera att den är hel och ren. Kontrollera att stiften inte är böjda.

4. Stäng av tändning: Tändning och lyset ska vara avstängt innan du ansluter.

2. Anslutning

1. Anslut den runda 10‑pinskontakten på adaptern till motorcykelns diagnosport. Den är oftast nyckelhålsformad och klickar på plats.

2. Fäst kontakten ordentligt. Den ska sitta fast men inte tvistas. Om den inte passar – dubbelkolla att porten är 10‑polig.

3. Anslut din OBD2‑scanner till den 16‑poliga honan på adaptern. Det kan vara en bluetooth‑dongel, OBDLink, K‑DCAN‑kabel eller GS‑911‑kabel.

4. Slå på tändningen (motorn behöver inte startas). Strömförsörjningen från batteriet aktiverar ECU och OBD‑porten.

3. Diagnos med smartphone

1. Koppla upp dig: Om du använder en bluetooth‑dongel, para ihop enheten med mobilen. Starta appen (ex. MotoScan).

2. Välj modell: I appen väljer du motorcykelmodell och ECU‑typ.

3. Scanna felkoder: Tryck på “Läs felkoder” för motor, ABS och instrumentpanel. Notera koderna och deras beskrivningar.

4. Rensa fel: Efter åtgärd kan du välja “Radera felkoder”. Systemet kommer att bekräfta att koderna är borttagna.

5. Live‑data: För att se sensordata i realtid, gå till “Live‑data” och välj de kanaler du vill övervaka.

4. Diagnos med dator

1. Installera drivrutiner: Om du använder en USB‑baserad K+DCAN‑kabel, installera FTDI‑drivrutiner.

2. Starta programvara: Öppna INPA, NCS Expert eller GS‑911 PC‑program.

3. Ange COM‑port: Programvaran behöver veta vilken COM‑port kabeln använder. Justera latens till 1 ms för stabilitet.

4. Välj rätt modul: Navigera i programmet för att välja motor, ABS, instrument osv.

5. Utför test: Du kan utföra aktiveringstest på bränslepump, injektorer, tändspolar och spjällmotorer, beroende på motorcykelmodellen.

5. Serviceåterställning

1. Efter service: När du har bytt olja eller filter vill instrumentpanelen informeras om att service gjorts.

2. Via app: Välj “Reset Service” i MotoScan eller GS‑911, följ stegen för att ange nytt serviceintervall (t.ex. 10000 km eller 12 månader).

3. Bekräftelse: Instrumentpanelens serviceindikator ska slockna. Om inte, testa igen.

6. Avslutande åtgärder

1. Stäng av tändningen.

2. Koppla bort OBD2‑enheten först, sedan adapterkabeln från motorcykeln.

3. Förvara kabeln på en torr plats. Kontrollera att gummitätningen på motorcykelns diagnosport sitter tillbaka för att undvika vatteninträngning.

Vanliga frågor (FAQ)

Fungerar denna adapter på alla BMW‑motorcyklar?

Den passar majoriteten av modeller med 10‑polig rund diagnosport tillverkade mellan slutet av 1990‑talet och cirka 2016. Nyare motorcyklar efter 2017 har en 16‑polig OBD2‑port och kräver ingen adapter. Mycket gamla modeller (tidigt 1990‑tal) kan ha en 3‑pins eller 20‑pins kontakt.

Kan jag använda en billig ELM327‑dongel?

Ja, de fungerar för grundläggande felkodsläsning och radering. Men billiga ELM327‑kloner har ibland begränsat stöd för BMW‑protokoll och kan sakna korrekt timing. För pålitlig kommunikation rekommenderas OBDLink‑donglar eller FT232RL‑baserade kablar.

Vilka appar stöder BMW‑motorcyklar?

MotoScan (Android) är mest populär och erbjuder full funktionalitet. GS‑911 finns som app och PC‑program. TuneECU, Car Scanner och vissa generiska OBD‑appar kan läsa grundläggande data. INPA/NCS Expert kräver Windows‑PC och avancerade kablar.

Kan jag skada motorcykelns elektronik?

Om du följer anvisningarna är risken låg. Anslut alltid med tändningen avstängd, använd rätt pin‑koppling och stäng av tändningen efter diagnos. Vid kodning och programmering bör du säkerhetskopiera data och ha stabil spänning – annars kan en modul låsas.

Går det att uppdatera ECU‑programvara via denna kabel?

För enklare uppdateringar, ja, men det kräver specialprogram (WinKFP, ISTA/P) och kraftfullare interface. Många väljer i stället originalverktyg (ICOM) eller lämnar detta till auktoriserad verkstad. Adaptern fungerar som fysisk koppling, men mjukvara och interface begränsar vad du kan göra.

Kan jag använda kabeln på andra märken?

Enligt tillverkaren är den avsedd för BMW‑motorcyklar. Vissa Husqvarna‑modeller som använder BMW‑motorer kan fungera, men Ducati, Triumph eller japanska märken har andra diagnostikportar.

Varför blinkar inte motorlampan efter radering?

Om felkoden återkommer direkt beror det på att problemet inte är löst. Kontrollera felkoden, åtgärda orsaken (t.ex. lambdasond, TPS, ABS‑sensor) och radera igen. Vissa koder kräver flera körcykler för att systemet ska se att felet är åtgärdat.

Hur långt kan jag förlänga kabeln?

Eftersom signalerna är seriella och relativt långsamma fungerar förlängning på någon meter utan större problem. Dock minskar spänningsmarginalen och störkänsligheten ökar. Använd avskärmad förlängningskabel vid behov.

Hur vet jag om min motorcykel har en 10‑pins port?

Titta i instruktionsboken eller under sadeln. Den runda 10‑pins porten liknar en liten svart kapsyl med gummilock. OBD2‑porten är rektangulär. Osäker? Sök på fordonets modell + “diagnostic connector” på internet.

Tips och råd för användning

• Förvara alltid adaptern i en skyddad väska när den inte används för att undvika att stiften böjs.

• Se till att OBD2‑verktyget har tillräckligt stark bluetooth‑signal om du använder en app – motorcykelns metallchassi kan blockera signaler.

• Håll motorcykelns batteri väl laddat under diagnos; låg spänning kan ge felaktiga koder.

• Läs på i forum och manualer innan du kodar eller programmerar; att ändra fel parameter kan påverka säkerhetssystem.

• Vid användning av datorprogram – kör som administratör på Windows för att undvika driverproblem.

• Använd en spänningsstabilisator eller batteriladdare under längre sessioner, särskilt vid loggning eller programuppdatering.

• För att undvika fukt och korrosion, spraya kontakterna med kontaktspray (t.ex. CRC) efter användning.

Förpackningsinnehåll

En typisk förpackning för denna adapter innehåller:

• 1 × 10‑PIN till 16‑PIN adapterkabel (rund BMW‑hane till OBD2‑hona).


Vissa återförsäljare säljer kabeln tillsammans med OBD2‑dongel som paket, men denna beskrivning avser enbart adapterkabeln.

Ansvarsfriskrivning och viktiga notiser

Denna adapter är avsedd för diagnos och service av BMW‑motorcyklar och ska inte användas på fordon som den inte är konstruerad för. Se alltid till att använda rätt verktyg och programvara. Tillverkare och återförsäljare ansvarar inte för skador orsakade av felaktig användning, felsökning eller kodning. Följ alltid säkerhetsinstruktioner när du arbetar med fordonets elektronik, till exempel att inte röka nära batteriet och att hålla starka magnetfält borta från känsliga komponenter.

Vissa programvaror kräver licens eller registrering; se till att följa licensvillkor. Observera att användning av billiga ELM327‑kloner kan ge sämre resultat eller begränsad funktionalitet. Kontrollera kompatibilitet med din motorcykelmodell innan köp. Adapterkabeln bör inte användas för permanent installation, utan endast under diagnossessioner.

Sammanfattning

Den 10‑PIN till 16‑PIN OBD2‑adapterkabeln är ett oumbärligt tillbehör för BMW‑motorcykelägare som vill kunna felsöka och anpassa sina maskiner själv. Den kopplar den runda BMW‑diagnosporten till en standard OBD2‑hona och gör det möjligt att använda ett brett utbud av verktyg som GS‑911, TuneECU, MotoScan och INPA. Kabeln stöder både K‑Line och CAN‑bus och fungerar på modeller från slutet av 1990‑talet till ungefär 2016. Genom att kombinera robust konstruktion med plug‑and‑play‑installering erbjuder den flexibilitet för såväl hemmafixaren som den professionella verkstaden. Var dock noga med att använda pålitlig scanningutrustning – billiga ELM327‑kloner kan sakna stöd för BMW:s protokoll. Med denna kabel och en kompatibel scanner får du kontroll över felkoder, serviceintervall, live‑data och anpassningar – allt för att hålla din BMW‑motorcykel i toppskick.
