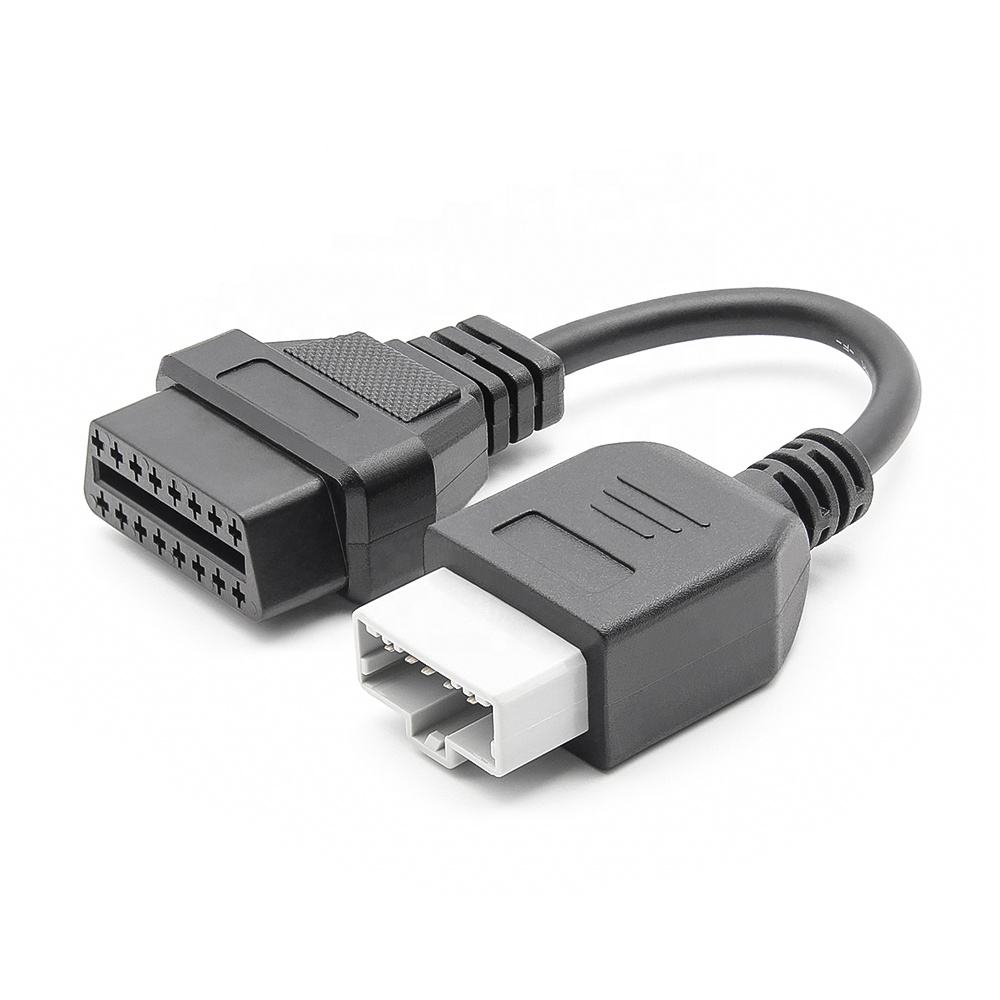

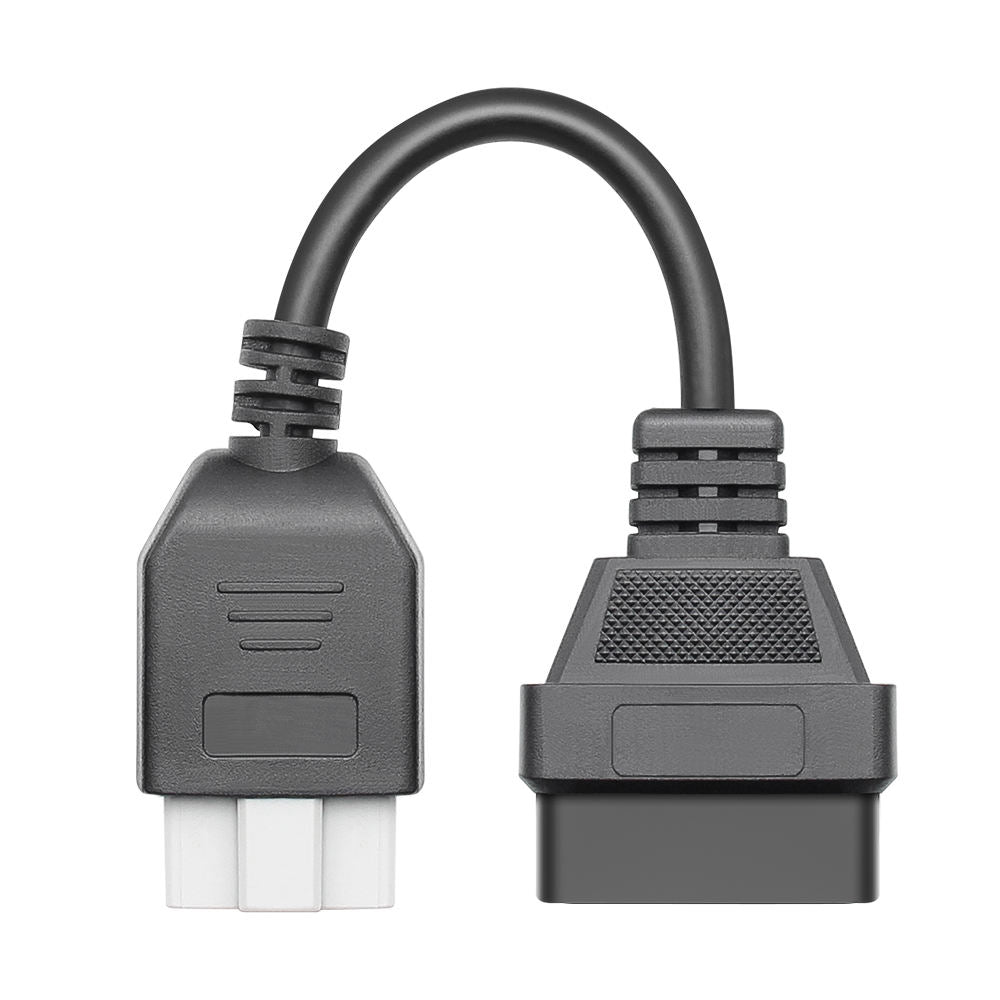

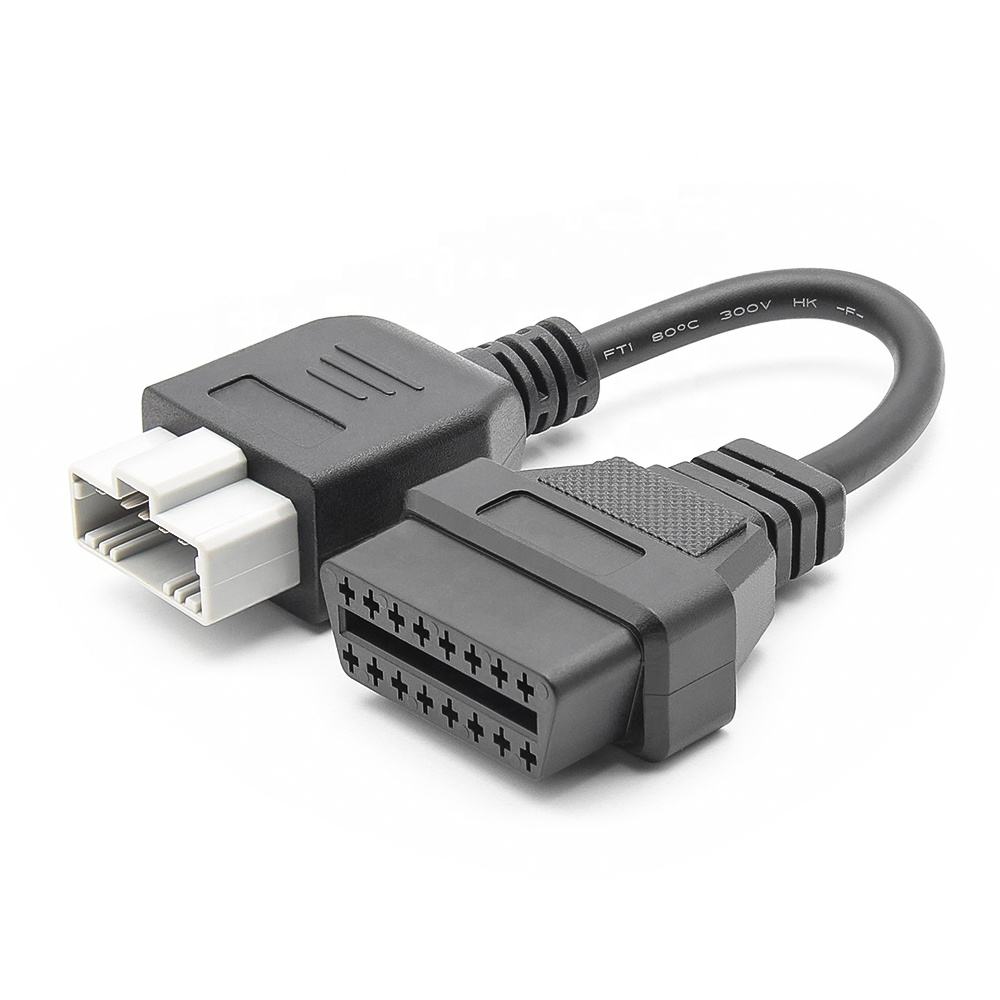

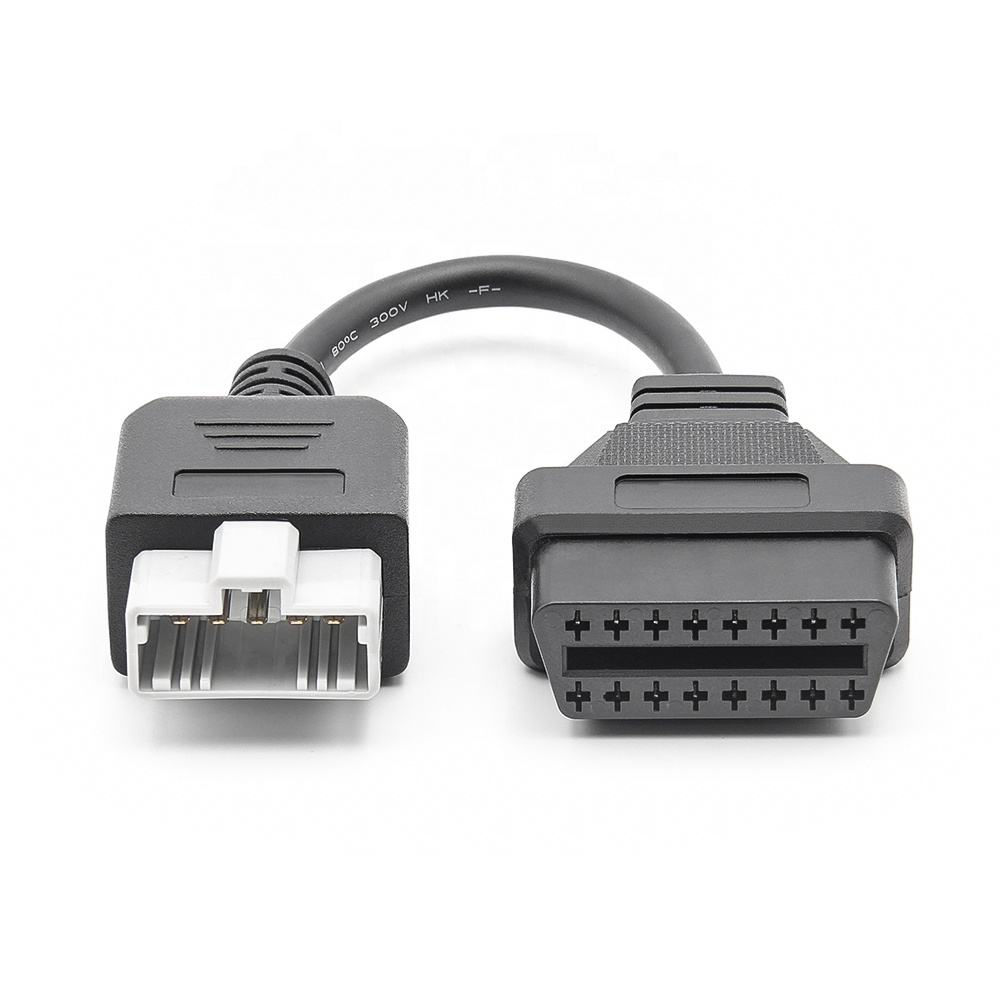

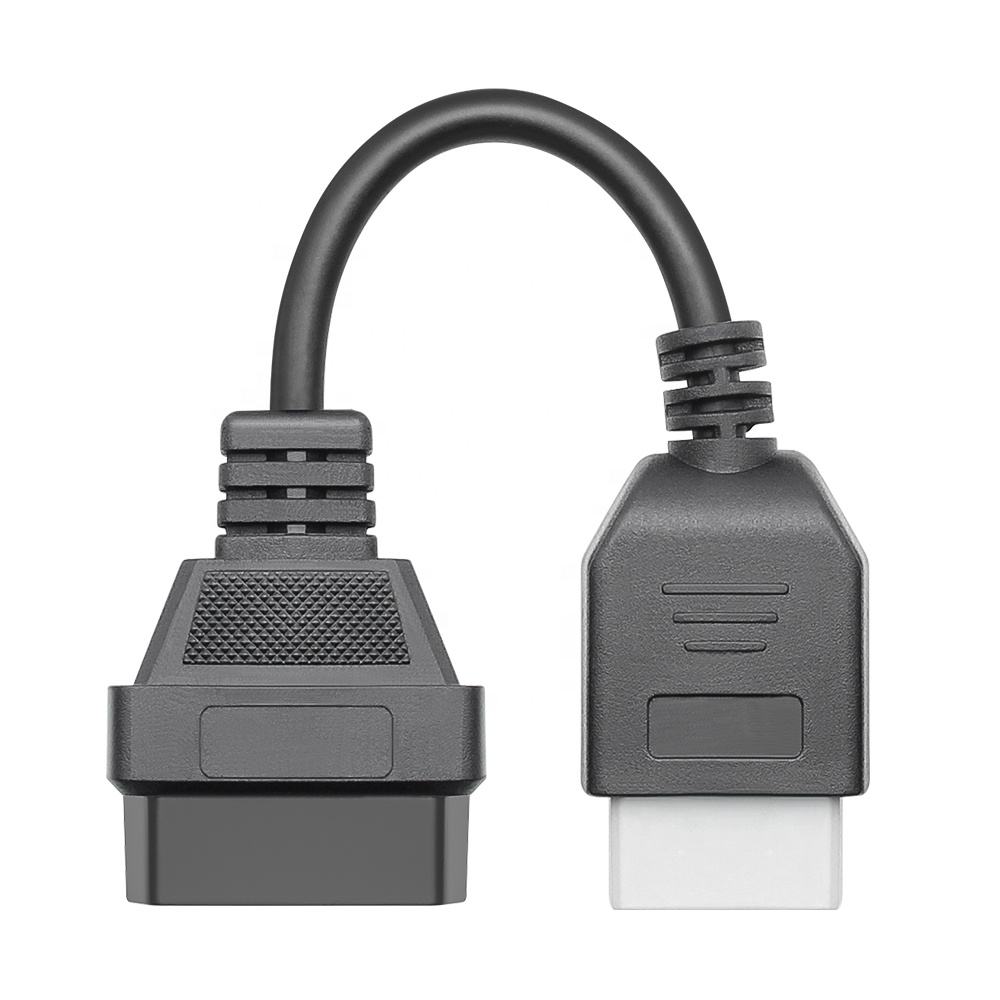

5Pin OBD Adapter för Honda – 5Pin till 16Pin OBD2 Kabel

Introduktion

Innan OBD2-standarden infördes använde Honda ett eget diagnossystem med en 5-pin kontakt som inte är direkt kompatibel med moderna OBD2-kablar eller felkodsläsare. Med denna 5Pin till 16Pin OBD2-adapter kan du skapa en fysisk anslutning mellan äldre Hondamodeller och ditt nuvarande OBD2-verktyg.

Adaptern används när du vill felsöka eller läsa grundläggande data på fordon utrustade med 5-pin diagnosport. Den möjliggör anslutning av exempelvis ELM327-baserade skannrar, OBDLink, Vpecker, MaxiECU eller andra universella OBD2-verktyg via Hondas äldre diagnosuttag.

Eftersom den inte innehåller någon elektronik fungerar den som en ren signaladapter. Kommunikationsstöd beror på vilket protokoll ditt diagnosverktyg använder och om det är kompatibelt med bilens system. Denna kabel är främst avsedd som fysisk koppling för kompatibla verktyg som erbjuder OBD1-stöd för Honda.

Specifikationer

• Produktnamn: 5Pin OBD Adapter för Honda
• Typ: Passiv adapterkabel

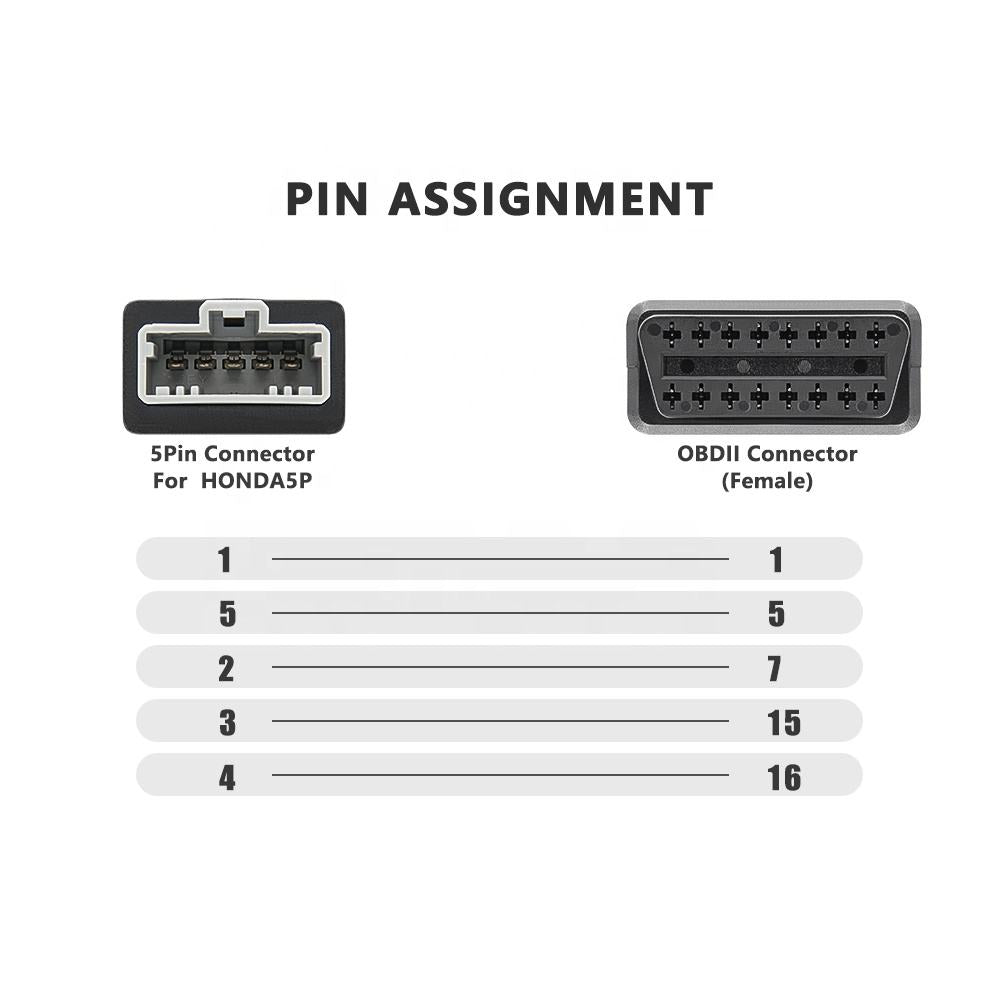

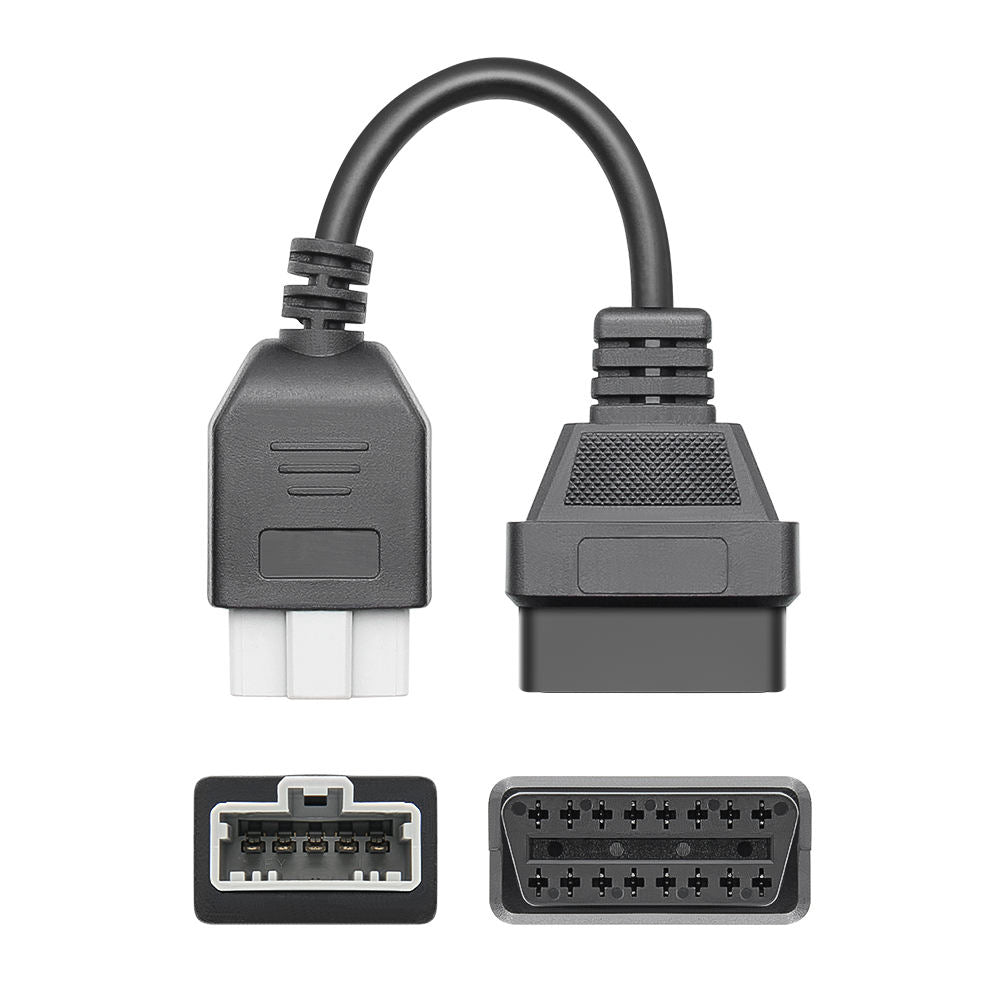

• Anslutning: Honda 5-pin hane → OBD2 16-pin hona
• Användningsområde: För att koppla moderna OBD2-verktyg till äldre Honda-fordon
• Material: Slitstark plast, robusta kontakter, flexibel PVC-kabel
• Längd: Ca 30 cm
• Signaltyp: Passiv (ingen elektronik)
• Färg: Svart kabel, blå kontakt (kan variera)
• Kompatibla verktyg: OBD2-läsare med OBD1-stöd (t.ex. ELM327, MaxiECU, Launch)
• Förpackning: 1× kabel

Funktioner & användningsområden

• 5-pin till 16-pin adapter: Skapar fysisk kontakt mellan äldre Hondas diagnosport och moderna OBD2-verktyg.
• Kompatibilitet: För Honda-modeller med 5-pin diagnosuttag (OBD1).
• Passiv design: Ingen elektronik eller signalomvandling – stabil anslutning utan extra drivrutiner.
• Plug & Play: Anslut och börja arbeta direkt.
• Tålig konstruktion: Tillverkad för långvarigt bruk i verkstadsmiljö.
• Prisvärd lösning: Gör ditt befintliga OBD2-verktyg kompatibelt med äldre Hondor utan att köpa ny utrustning.

Kompatibilitet (urval)

Denna kabel används främst för Honda-fordon före OBD2-standarden (före ca 1996). Exempel på modeller som ofta använder 5-pin diagnosuttag:

• Honda Civic (1988–1995)
• Honda Accord (1989–1995)
• Honda CRX (1988–1991)
• Honda Prelude (1989–1995)
• Honda Integra (1990–1995)
• Honda Concerto, Shuttle, Legend (äldre modeller)

För nyare modeller (från ca 1996 och framåt) används vanliga OBD2-felkodsläsare.

Manual & installationsguide

Eftersom kabeln är en enkel passiv adapter är installationen mycket enkel. Följ stegen nedan för att koppla rätt och undvika vanliga misstag.

Steg-för-steg-guide

1. Lokalisera 5-pin-uttaget: Sitter vanligtvis under instrumentpanelen, nära vänster sida av förarplatsen eller bakom skyddskåpa.
2. Stäng av tändningen innan du ansluter något.
3. Anslut 5-pin-kontakten till bilens uttag. Se till att den sitter ordentligt och inte kan lossna under användning.
4. Koppla in ditt OBD2-verktyg i 16-pin-honan på adaptern.
5. Starta ditt diagnosprogram (t.ex. MaxiECU, OBDLink, Honda HDS i kompatibelt läge) och välj lämplig port.
6. Sätt tändningen i ON (motorn avstängd) och försök etablera kontakt.
7. Utför läsning av felkoder eller livedata enligt instruktionerna i ditt program.

Viktigt:

• Kabeln innehåller ingen signalomvandling – den fungerar endast med verktyg som stödjer Hondas OBD1-kommunikation.
• Använd aldrig kabeln för programmering eller ECU-skrivning.
• Koppla ur diagnosutrustningen efter användning för att undvika strömförbrukning.

Vanliga frågor (FAQ)

1. Innehåller kabeln någon elektronik?

Nej. Den är en passiv adapter utan kretskort eller signalomvandling.

2. Fungerar den på alla Honda?

Endast äldre modeller med 5-pin diagnoskontakt. Nyare fordon (från ca 1996+) använder standard OBD2.

3. Behöver jag installera drivrutiner?

Nej. Adaptern är en fysisk kabel och kräver ingen installation.

4. Kan jag läsa felkoder med ELM327?

Endast om ELM327-verktyget och mjukvaran stöder Hondas OBD1-protokoll. Annars används märkes-specifik utrustning.

5. Är kabeln kompatibel med 10-pin Honda?

Nej. Denna modell är specifikt för 5-pin. För 10-pin-anslutningar krävs annan adapter.

6. Fungerar kabeln med både bensin och diesel?

Ja, så länge fordonet använder Hondas 5-pin-OBD-port.

7. Kan jag skada bilen om jag kopplar fel?

Inte vid normal användning, men tvinga aldrig in kontakterna. Anslut alltid med tändningen avstängd.

8. Var sitter Hondas diagnosuttag?

På äldre modeller sitter det ofta under rattstången, vid säkringsboxen eller bakom en liten plastlucka på förarsidan.

9. Kan jag rensa felkoder med denna kabel?

Ja, om ditt OBD-verktyg stöder Hondas OBD1-protokoll. Kabeln i sig påverkar inte funktionerna.

10. Är den kompatibel med Honda motorcyklar?

Nej. Denna kabel är för bilmodeller med 5-pin Honda OBD-kontakt, inte MC.

Tips & råd

• Kontrollera att ditt verktyg stödjer Honda OBD1 innan köp.
• Förvara kabeln torrt och undvik att böja den vid kontakterna.
• Vid utebliven kommunikation – testa annan programvara eller adapterkabel.
• Om du ofta arbetar med Honda – komplettera med en dedikerad Honda-felkodsläsare.
• Ha alltid tändningen avstängd vid inkoppling för att undvika kortslutning.

Förpackningsinnehåll

• 1× 5-pin till 16-pin OBD-adapterkabel för Honda

Viktiga notiser & ansvar

• Produkten är avsedd som fysisk adapterkabel – inte som signalomvandlare.
• Används endast på Honda-fordon med 5-pin diagnosport.
• All användning sker på eget ansvar.
• Kontrollera alltid kompatibilitet mellan kabel, verktyg och fordon innan köp.

Sammanfattning

5Pin OBD Adapter för Honda är en enkel men viktig kabel för att koppla moderna OBD2-verktyg till äldre Honda-bilar med 5-pin OBD1-port. Den är robust, pålitlig och helt passiv – perfekt för diagnostik och felsökning på klassiska Honda-modeller.

Utforska fler Honda-kablar och tillbehör på felkodslasare.se. 🔧
