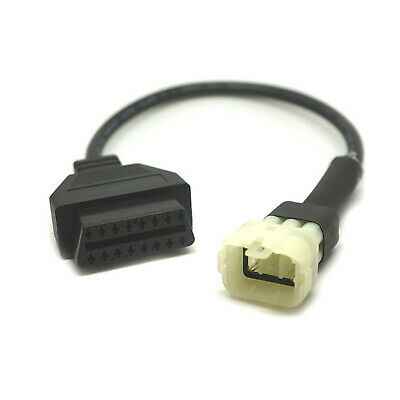

6-Pin till OBD2 16-Pin Adapterkabel för KTM

Kortversion

Den här kabeln är en adapter från KTM 6-pin diagnoskontakt till standard OBD2 16-pin, framtagen för dig som vill koppla in en OBD2-interface (t.ex. ELM327/OBD-adapter) och använda TuneECU på kompatibla KTM-modeller. Den gör att du kan ansluta din diagnosenhet i en vanlig 16-pin OBD2-port – men det är viktigt att förstå att den här kabeln är modellspecifik och fungerar endast på de KTM-modeller som listas som kompatibla.

Enligt specifikationen är adaptern kompatibel med TuneECU och kan endast användas på: KTM 990 LC8, KTM 1190 RC8, KTM 690 Duke från 2011 (undantag: alla Duke 4-modeller), KTM 690 SMC & Enduro samt KTM 690 Supermoto. Den är inte kompatibel med KTM Duke 200/250/390 eller KTM RC 200/390, inte med KTM 690 SMC 2008 och inte med KTM EXC TPI.

För bästa resultat: kontrollera årsmodell, modellnamn och diagnoskontakt innan köp. Fel adapter ger oftast “no connection” i programmet.

• Typ: KTM 6-pin → OBD2 16-pin adapterkabel
• Användning: TuneECU (kompatibla modeller)
• Viktigt: inte universell – se kompatibilitetslista

Vad är en KTM 6-pin → OBD2-adapter?

Många KTM-motorcyklar använder en 6-pin diagnoskontakt istället för bilens standard 16-pin OBD2. Den här adaptern gör om kontaktformatet så att du kan ansluta en OBD2-interface/dongel och kommunicera med ECU via kompatibel mjukvara (i det här fallet TuneECU).

Kabeln är en fysisk adapter. Vilka funktioner du får beror på din diagnosenhet och TuneECU – och framför allt om din KTM-modell stöds.

Kompatibilitet (enligt produktinfo)

Stöds (TuneECU-kompatibla modeller)

• KTM 990 LC8
• KTM 1190 RC8
• KTM 690 Duke från 2011 (ej Duke 4-modeller)
• KTM 690 SMC och Enduro
• KTM 690 Supermoto

Stöds inte

• KTM Duke 200 / 250 / 390
• KTM RC 200 / 390
• KTM 690 SMC 2008
• KTM EXC TPI

Viktigt: Om din modell inte finns i “stöds”-listan ska du utgå från att den inte fungerar med denna adapter.

TuneECU – vad kabeln används till

Enligt produktinformationen är adaptern kompatibel med TuneECU. Det innebär att du använder kabeln för att kunna koppla in ett OBD2-interface till KTM:s 6-pin kontakt och sedan kommunicera via TuneECU på de modeller som stöds.

Exakt funktionalitet i TuneECU beror på ECU, modell och programversion. Kabeln är “vägen in” – men mjukvaran och interface-adaptern står för kommunikationen.

Steg-för-steg: så kopplar du in

1) Förbered

• Kontrollera att din KTM finns i kompatibilitetslistan.
• Leta upp diagnosuttaget (ofta under sadel/sidokåpa).
• Se till att batteriet är friskt/laddat (låg spänning kan ge kommunikationsproblem).

2) Anslut adaptern

1. Stäng av tändningen.
2. Anslut kabelns 6-pin i KTM:s diagnoskontakt.
3. Anslut ditt OBD2-interface i kabelns 16-pin OBD2-ände.
4. Slå på tändningen (ON) och anslut i TuneECU.

3) Verifiera kontakt i TuneECU

• Om TuneECU får kontakt: läs data enligt programmets instruktioner.
• Om ingen kontakt: se Felsökning.

Felsökning

Ingen kontakt i TuneECU

• Dubbelkolla att din KTM-modell stöds (se listan ovan).
• Kontrollera att tändningen är ON.
• Kontrollera att OBD2-interfacet är kompatibelt och korrekt valt i appen/mjukvaran.
• Kontrollera att kontakterna sitter ordentligt (6-pin och 16-pin).
• Kontrollera batterispänning (låg spänning kan stoppa kommunikationen).

Får kontakt men tappar anslutning

• Se till att kablarna inte ligger i spänn eller glappar.
• Undvik att slå av/på tändningen snabbt.
• Se till att din OBD2-adapter är av god kvalitet.

Tips innan köp

• Kontrollera exakt modellnamn + årsmodell (särskilt “690 Duke från 2011” och undantaget “Duke 4”).
• Om du har Duke 200/250/390 eller RC 200/390: denna adapter är inte rätt.
• Om du har KTM EXC TPI: denna adapter är inte rätt.
• Om du har KTM 690 SMC 2008: denna adapter är inte rätt.

Specifikationer

Förpackningsinnehåll

• 1 × KTM 6-pin → OBD2 16-pin adapterkabel

FAQ – Vanliga frågor

1) Är detta en felkodsläsare?

Nej. Det är en adapterkabel. Du behöver ett OBD2-interface (dongel) och TuneECU för att läsa data.

2) Fungerar den på KTM Duke 390?

Nej. Duke 200/250/390 och RC 200/390 stöds inte enligt produktinformationen.

3) Fungerar den på KTM 690 Duke 2011?

Ja, KTM 690 Duke från 2011 stöds – förutom alla Duke 4-modeller.

4) Fungerar den på KTM EXC TPI?

Nej, KTM EXC TPI stöds inte enligt produktinformationen.

5) Varför fungerar den inte på min modell fast den har 6-pin kontakt?

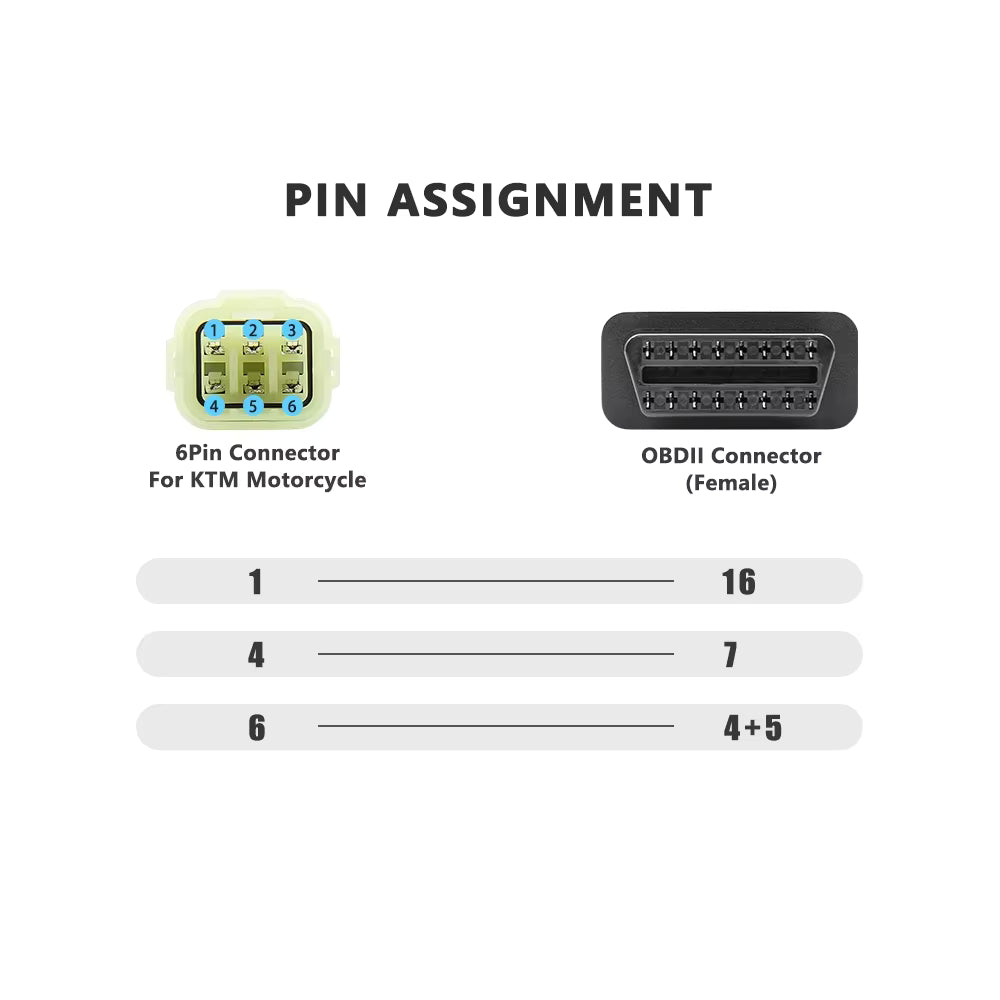

6-pin kan ha olika pinout och olika ECU/protokoll mellan modeller. Den här adaptern är specificerad för vissa modeller och TuneECU.

6) Behöver jag slå på tändningen?

Ja, tändningen behöver normalt vara ON för kommunikation.

7) Kan jag använda vilken OBD2-dongel som helst?

Kabeln ger en 16-pin OBD2-anslutning, men kommunikation beror på dongelns kvalitet och TuneECU-stöd för just din modell.

8) Jag får ingen kontakt – vad är vanligaste orsaken?

Fel modell/årsmodell (inte i stöds-listan) eller fel/instabil OBD2-adapter är vanligast.

9) Är detta samma som Euro5 6-pin?

Nej. Den här är specificerad för TuneECU och utvalda KTM-modeller enligt listan.

10) Kan jag använda kabeln för andra märken?

Nej, den är byggd för KTM 6-pin.

Notiser & ansvarsfriskrivning

• Modellspecifik: Fungerar endast på listade KTM-modeller. Om din modell inte finns med, utgå från att den inte fungerar.
• TuneECU-kompatibilitet: Kabeln är kompatibel med TuneECU enligt produktinfo. Exakt funktion beror på ECU och programversion.
• Säkerhet: Arbeta stillastående på säker plats. Använd inte diagnostik under körning.
• Ändringar: Om du använder TuneECU för ändringar/justeringar gör du det på egen risk och bör alltid ha backup och korrekt metod.

Sammanfattning

Den här KTM 6-pin → OBD2 16-pin adapterkabeln är ett tydligt val för dig som använder TuneECU på kompatibla KTM-modeller som 990 LC8, 1190 RC8 och utvalda 690-modeller. Den är inte kompatibel med Duke/RC 200–390, inte KTM 690 SMC 2008 och inte EXC TPI. Kontrollera modell och årsmodell innan köp för att slippa “no connection”.
