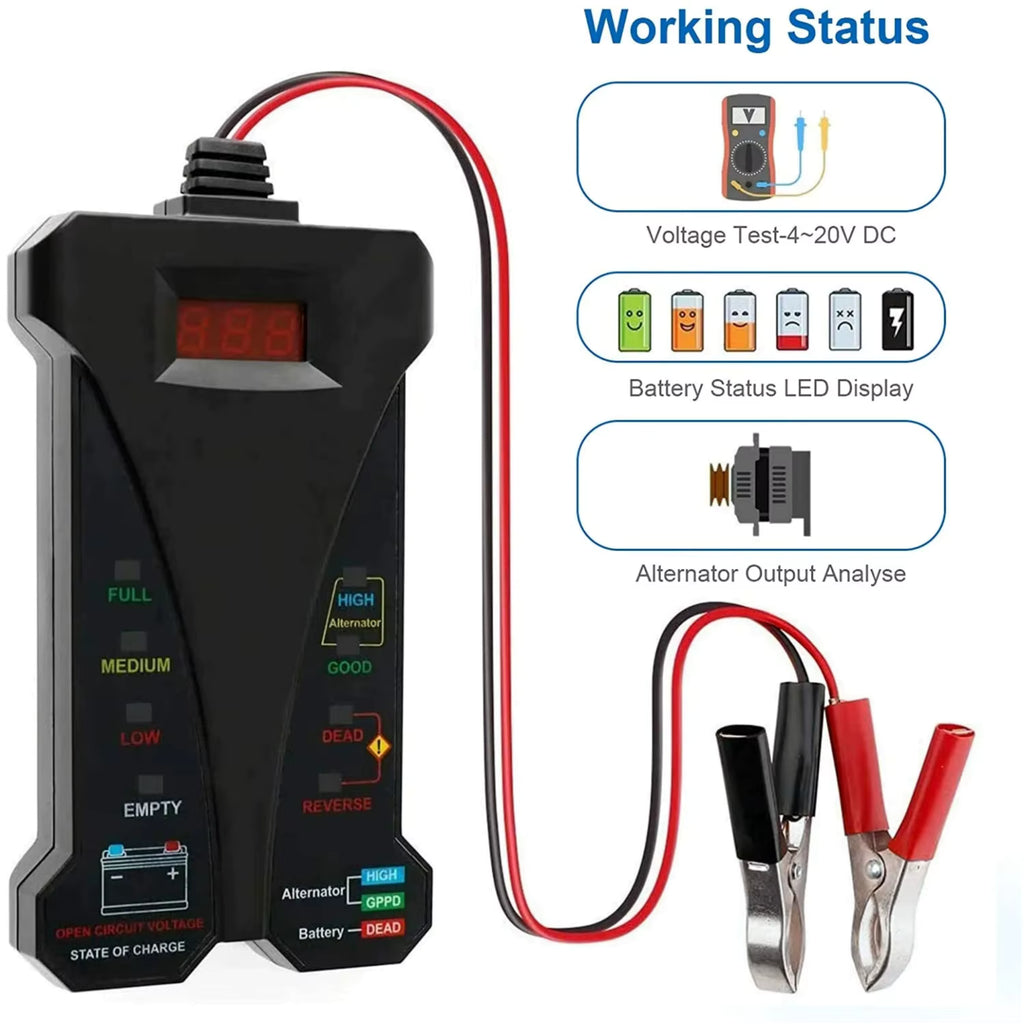

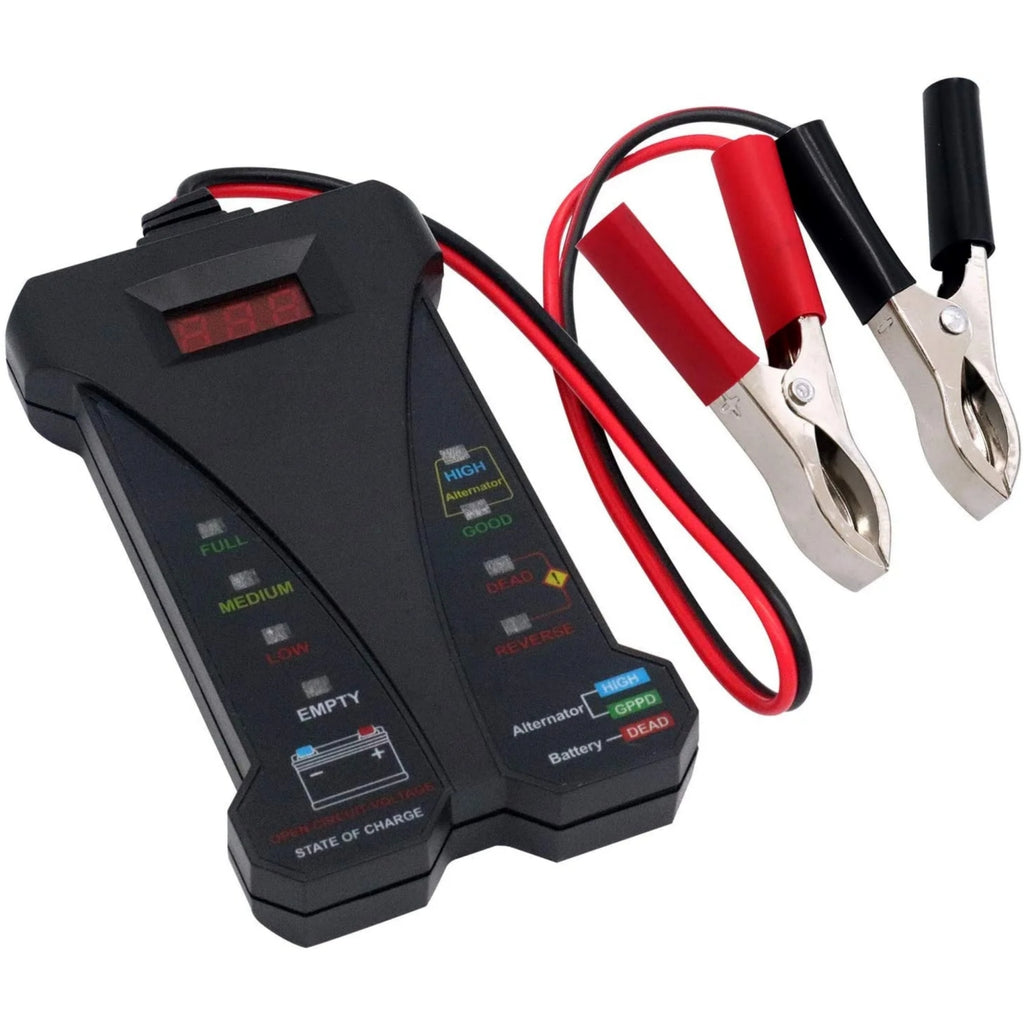

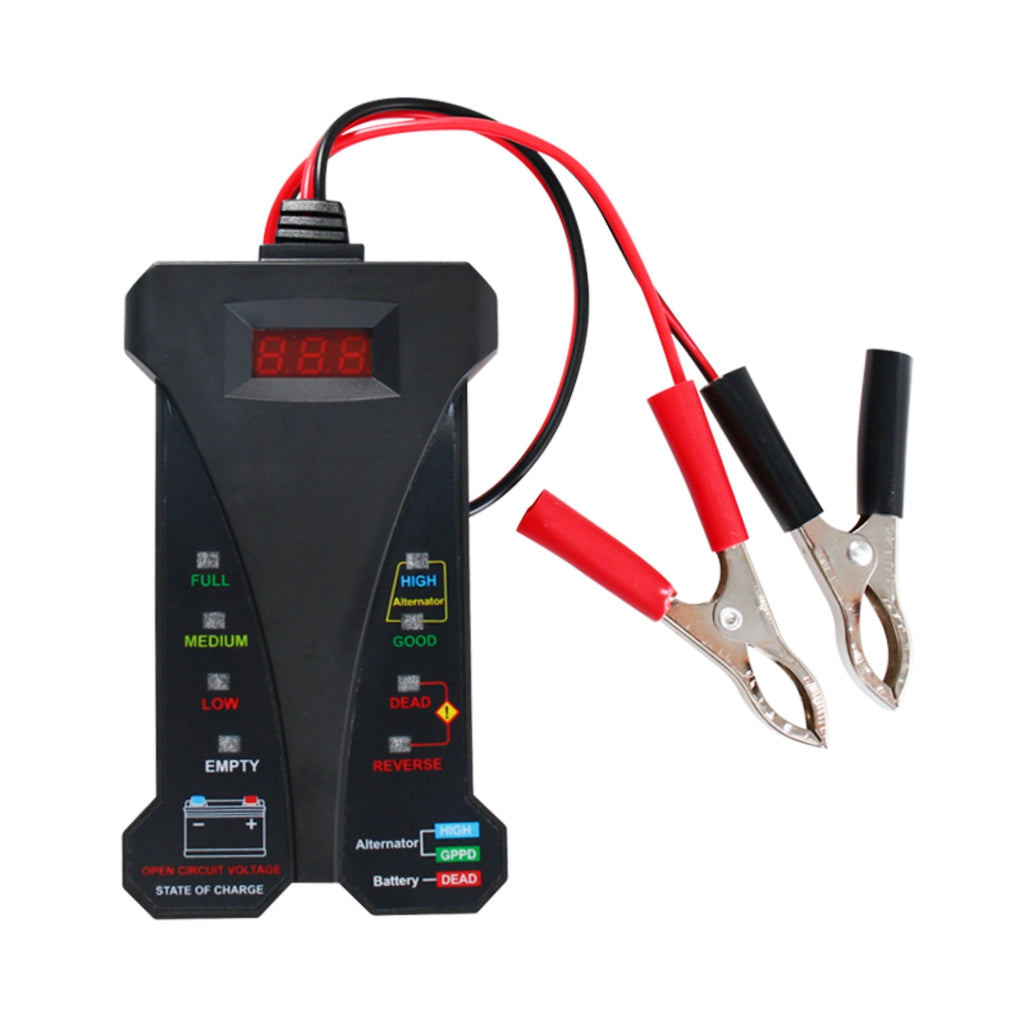

CNBJ-805A – 12V Digital Batteritestare med LED & Laddningssystem-Analys

Snabböversikt

CNBJ-805A – 12 V digital batteritestare med LED och laddningssystem-analys är ett kompakt och lätt verktyg (endast ca 126 g) som ger snabba, tydliga besked om startbatteriets status och bilens laddningssystem. Den treställiga, belysta digitaldisplayen visar spänningen i realtid, medan flerfärgs-LED indikerar om batteriet mår bra, är svagt eller bör bytas – och om generatorn laddar inom rimligt intervall. Tack vare felkopplingsskydd (omvänd polaritet) och överspänningsskydd kan du ansluta testaren tryggt utan risk att skada verktyg eller fordon.

CNBJ-805A är avsedd för 12 V bilbatterier (bly/syra – t.ex. Flooded/SMF, AGM, GEL) och fungerar utmärkt för snabba kontroller före besiktning, efter lång stilleståndstid eller vid startproblem. Med ett par enkla steg får du en snabb bild av vilospänning, spänningsfall vid start och laddspänning under gång. Det gör det lätt att avgöra om felet sitter i batteriet, i startkretsen eller i laddningen (generator/regulator).

Testaren är byggd för vardags-diagnostik: plugga på klämmorna, läs värdet och följ LED-indikeringen. Arbets­temperatur från ca −20 °C till +60 °C gör att du kan felsöka även kalla morgnar, och förvaring från ungefär −20 °C till +70 °C gör den tålig i verktygslådan. Vill du gå djupare än ren spänningsbedömning rekommenderar vi att komplettera med avancerade batteritestare som också mäter CCA/SOH. För snabbt ja/nej-besked och enkel laddningskontroll är dock CNBJ-805A ett smart och prisvärt val.

Introduktion

CNBJ-805A är en digital 12 V batteritestare som kombinerar snabba mätningar med tydlig, visuell vägledning. Med en belyst treställig display och färgade LED ser du direkt vad som händer: batteriets spänningsnivå, om startspänningen faller för lågt och om generatorn levererar för högt, för lågt eller lagom. Det här är det snabba förstahandsverktyget när bilen tvekar vid start, lampor flimrar, eller när du bara vill göra en hälsokontroll efter vintern.

Till skillnad från avancerade konduktansmätare (som beräknar CCA/SOH) fokuserar CNBJ-805A på det du behöver i vardagen: spänningsbaserade beslut. En rask voltmätning i vila, ett enkelt startprov och en laddningskontroll räcker ofta för att avgöra om batteriet behöver laddas, bytas, eller om laddningssystemet måste ses över. Det sparar tid, ger snabb kundkommunikation och minskar onödiga byten.

För dig som vill bygga ett komplett testflöde rekommenderar vi att kombinera CNBJ-805A med våra mer avancerade batteritestare och – vid behov – OBD-verktyg för att läsa felkoder när modern energihantering flaggar spänningsrelaterade DTC.

Specifikationer

• Produkt: CNBJ-805A 12 V Digital Battery Tester
• Typ: Batteritestare / Laddningssystem-analysator (spänningsbaserad)
• Stödda batterier: 12 V bilbatterier (bly/syra – Flooded/SMF, AGM, GEL)
• Display: Belyst 3-siffrig digitaldisplay (visar spänning)
• Indikering: Flerfärgs-LED för batteri- och laddstatus
• Skydd: Omvänd polaritet (reverse-hookup) och överspänningsskydd
• Arbetstemperatur: ca −20 °C – +60 °C (−4 °F – 140 °F)
• Förvaringstemperatur: ca −20 °C – +70 °C (−4 °F – 158 °F)

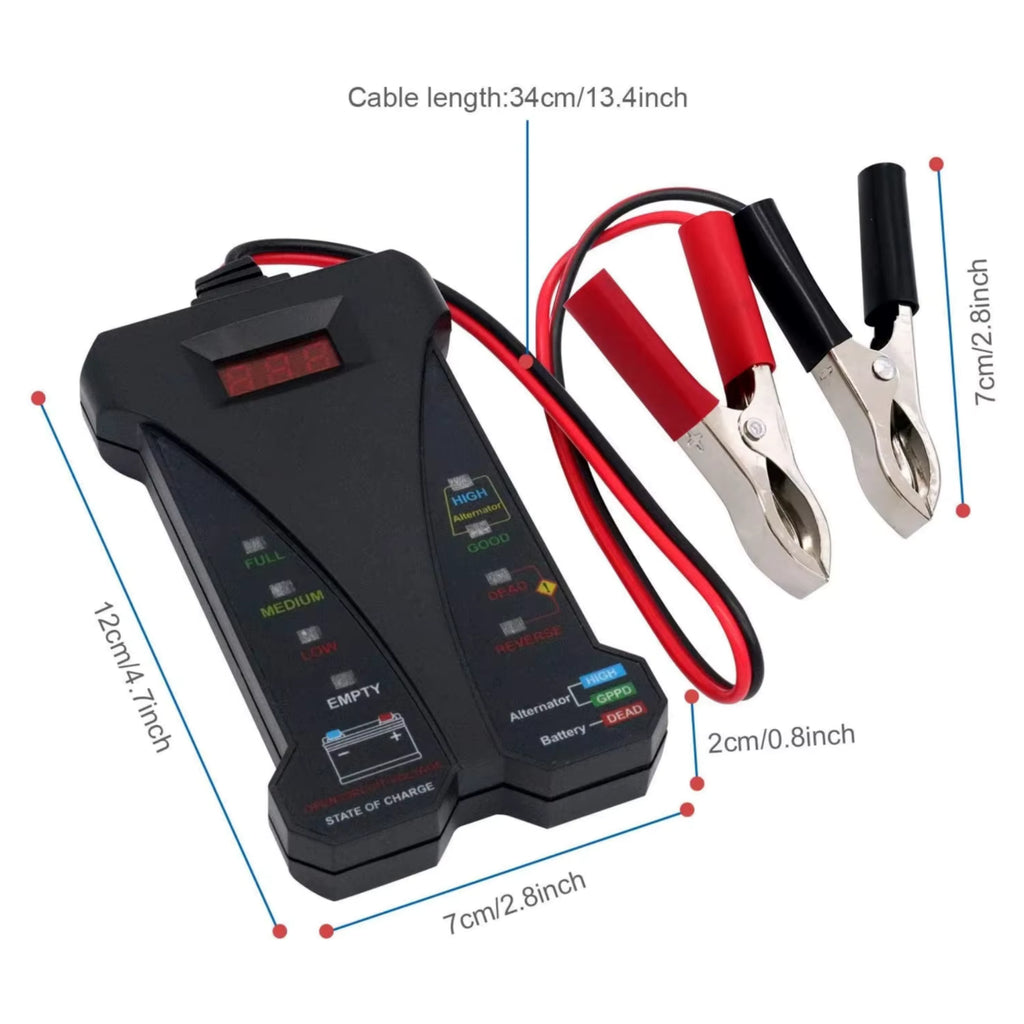

• Vikt: ca 126 g
• Matning: Via fordonets batteri (ingen intern strömkälla krävs)
• Användning: Snabb bedömning av vilospänning, startspänning och laddspänning
• Certifieringsstatus: Enligt tillverkarens specifikation (ej separata märken listade i indata)

Obs! Testaren är avsedd för 12 V system. Används inte på 24 V (lastbil) eller högspänningssystem.

Funktioner & användningsområden

Kärnfunktioner

• Snabb spänningsvisning: belyst 3-siffrig display visar batteriets voltvärde i realtid.
• LED-status: färgade LED ger omedelbar tolkning av batteri- och laddningsstatus.
• Starttest (enkelt): följ spänningsfallet när motorn startas – upptäck svagt batteri eller tung start.
• Laddningstest: kontrollera generator/regulator (typiskt 13,8–14,7 V i normal drift).
• Säker anslutning: omvänd polaritet och överspänningsskydd minskar användarrisk.
• Kompakt & lätt: ca 126 g – enkel att ta med, snabb att använda.

Typiska användningsfall

• Startproblem: avgör om felet sitter i batteriet (låg vilospänning/svag under cranking).
• Laddningsstörningar: bedöm om generatorn ger för låg/hög spänning.
• Stillestånd efter vintern: snabb koll av vilospänning innan provstart.
• Service & verkstad: snabb screening innan djupare felsökning eller CCA-test.
• Begagnad bil: enkel hälsokontroll vid provkörning.

Fördelar

• Omedelbart resultat: se direkt om batteriet är friskt, svagt eller dåligt.
• Tydlighet: kombinationen av siffervisning + LED gör tolkningen enkel.
• Säkerhet inbyggd: felkopplings- och överspänningsskydd skyddar användare och utrustning.
• Tidsbesparande: tar sekunder att koppla in, perfekt som förstakontroll.
• Prisvärt: utmärkt som kompletterande testare vid sidan av avancerade CCA-instrument.

Kompatibilitet & begränsningar

Stöds: 12 V startbatterier i personbil, skåpbil och andra lätta fordon (bly/syra: Flooded/SMF, AGM, GEL). Visar spänning och LED-status i dessa system.

Begränsningar: Testaren beräknar inte CCA/SOH och ersätter inte fulla konduktans- eller belastningsprov. Den är inte avsedd för 24 V lastbilssystem eller högspännings-/traktionsbatterier. Vid lithium startbatterier kan spänningsnivåer och BMS-beteenden avvika – följ batteritillverkarens riktlinjer.

Manual – steg-för-steg 🔧

Viktigt innan du börjar

• Arbeta i väl ventilerad miljö. Bär skyddsglasögon och handskar.
• Kontrollera att batteripolerna är rena och åtkomliga. Borsta bort kraftig korrosion.
• Stäng av motor och förbrukare när du mäter vilospänning. För laddningstest körs motorn.

Steg 1 – Anslut testaren

1. Identifiera batteriets + (röd) och − (svart) pol.
2. Fäst röd klämma på + och svart klämma på −. Om du råkar vända polerna aktiveras felkopplingsskyddet.
3. Displayen tänds och visar batteriets ögonblicksspänning. Notera värdet.

Steg 2 – Vilospänning (batteriets grundstatus)

1. Låt bilen ha stått still i minst 10–15 min (utan laddning/förbrukare) för rättvis vilonivå.
2. Läs av displayen. Typiska riktvärden för bly/syra:
   • ≈ 12,6 V – fulladdat
   • ≈ 12,4 V – godtagbart/halvladdat
   • ≈ 12,2 V – svagt, behöver laddning
   • < 12,0 V – urladdat/kan vara defekt

Steg 3 – Startprov (cranking)

1. Låt testaren vara ansluten. Be en assistent starta motorn.
2. Observera lägsta spänning under start. Som tumregel bör den inte falla långt under ca 9,6 V i normal temperatur. Betydligt lägre kan tyda på svagt batteri, dåliga kablar/jord eller trög startmotor.

Steg 4 – Laddningstest (generator/regulator)

1. Med motorn igång, läs av laddspänning. Normalt intervall för många bilar: ungefär 13,8–14,7 V (kan variera med temperatur/fordon).
2. Slå på ljus, fläkt, bakruta – kontrollera att spänningen förblir stabil och inte faller onormalt.
3. >15,0 V kan tyda på regulatorfel. <13,2 V kan tyda på svag laddning.

Steg 5 – Koppla loss

1. Stäng av motor om du är klar. Lyft av klämmorna i omvänd ordning: svart (−) först, därefter röd (+).
2. Förvara testaren torrt och rent. Undvik att låta klämmorna kortslutas mot varandra.

Tolkning av resultat (LED & typiska nivåer)

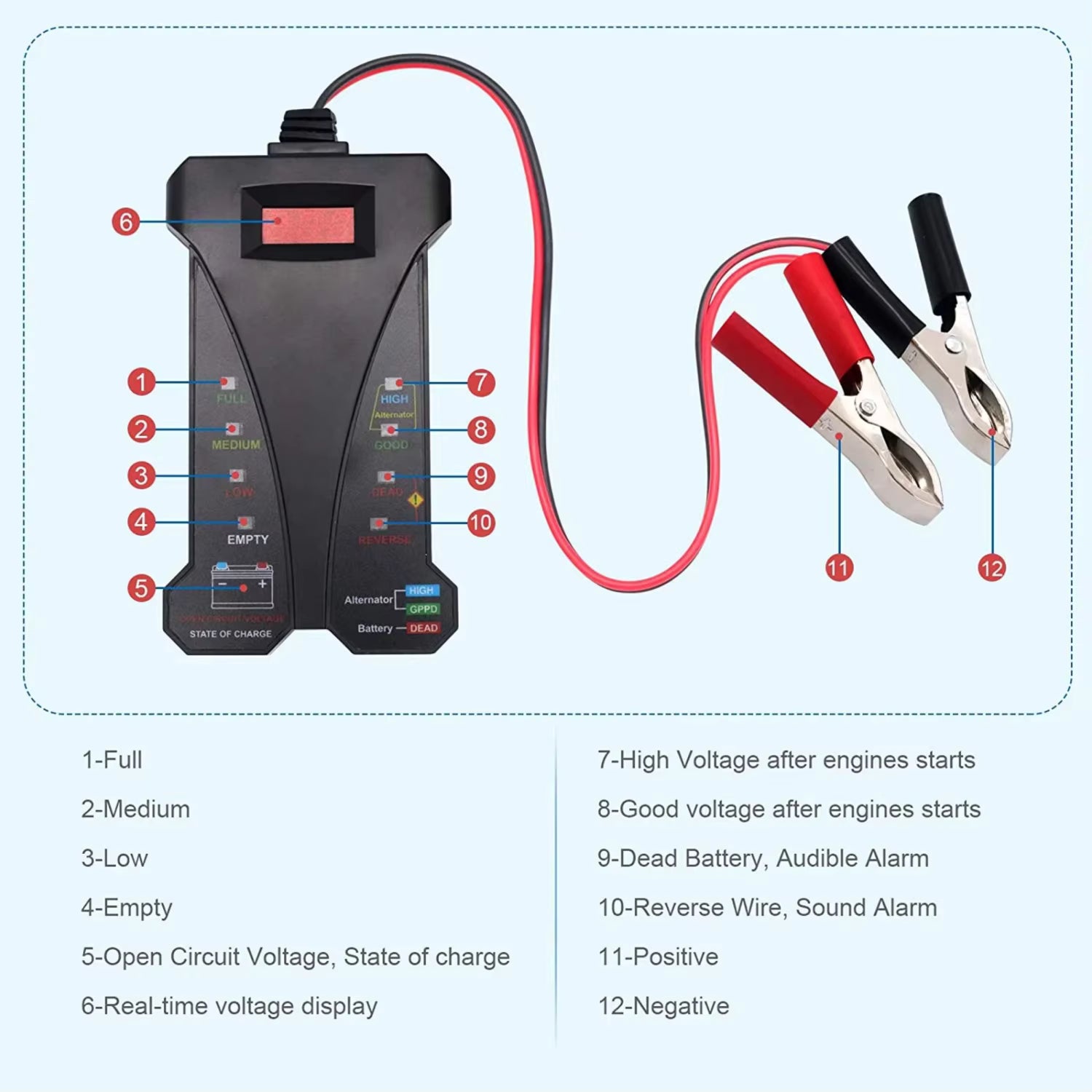

CNBJ-805A använder färgad LED-indikering för att ge en snabb överblick av batteri- och laddstatus. Symboler/färger på panelen kan variera något per batch – tolka alltid ihop med siffervärdet på displayen.

Vilospänning (motor av)

• Grön LED & ~12,6 V: Batteriet bedöms friskt/laddat.
• Gul LED & ~12,2–12,4 V: Batteriet är delvis laddat – ladda upp och kontrollera igen.
• Röd LED & <12,0 V: Urladdat/svagt – ladda och gör om startprov; kan behöva bytas.

Startprov (cranking)

• OK: Spänningen sjunker kort men håller sig i närheten av ~9,6 V eller över i normaltemp.
• Svagt: Djupa dippar långt under ~9,6 V – kontrollera batteri, kablage och startmotor.

Laddning (motor igång)

• Grön LED & ~13,8–14,7 V: Normal laddning.
• Gul LED & ~13,2–13,7 V: Låg laddning – fler tester krävs (rem, generator, kablage).
• Röd LED & >~15,0 V: För hög spänning – risk för skador; regulator/laddning måste kontrolleras.

Viktigt: Värdena ovan är riktvärden för bly/syra-system och kan variera med temperatur, fordon och tillverkare. Använd LED-indikeringen som snabbguide och bekräfta med ytterligare test vid behov.

Tips & bästa praxis 💡

• Låt bilen vila 10–15 min innan vilospänningstest för att undvika ”ytladdning”.
• Ladda innan dom: Ett dåligt vilovärde efter längre stillestånd behöver inte betyda skadat batteri – ladda upp och testa igen.
• Kontrollera jordning: Hög resistans i chassijord kan imitera batterifel. Mät och inspektera kablar/skor.
• Uteslut parasitförbrukare: Om vilospänning ständigt sjunker kan en tjuvström vara orsaken.
• Komplettera vid behov: För CCA/SOH-bedömning krävs en avancerad konduktansmätare. Se batteritestare.
• Skriv ner värden: Dokumentera vilospänning, startdip och laddspänning – bra underlag vid kunddialog.
• Temperatur spelar roll: Kallt batteri visar lägre spänning och levererar mindre ström.

Vanliga frågor (FAQ)

Fungerar CNBJ-805A på alla bilar?

Den är avsedd för 12 V startbatterier. Inte för 24 V lastbilssystem eller högspänning.

Visar den batteriets CCA eller ”hälsa” (SOH)?

Nej. Den visar spänning och LED-status. För CCA/SOH behövs en mer avancerad mätare.

Är LED-indikeringen tillräcklig för beslut?

LED är en snabbguide. Bestyrk alltid med siffervärde och gärna ett laddningstest eller kompletterande prov.

Kan jag skada bilen om jag kopplar fel?

Testaren har omvänd polaritetsskydd, men var alltid försiktig och undvik kortslutning mellan polerna.

Fungerar den på AGM och GEL?

Ja, som spänningsmätare. Tolkning av nivåer följer bly/syra-principen. För finare bedömning – använd CCA-instrument.

Hur ofta ska jag testa batteriet?

Efter längre stillestånd, vid startproblem och före/efter vinterperiod samt inför besiktning/service.

Vad är normal laddspänning?

Ofta omkring 13,8–14,7 V, men fordon och temperatur påverkar.

Displayen visar bra värde men LED lyser ”svagt” – vad gör jag?

LED-tolkning kan väga in last/status. Ladda batteriet fullt och testa om. Kontrollera kablage och jord.

Kan jag använda den medan en extern laddare sitter på?

Ja, men då mäter du laddarens spänning – inte vilospänning. Koppla bort laddaren för vilotest.

Är den vattentålig?

Nej, undvik väta och rengör med lätt fuktad duk. Förvara torrt.

Vad betyder blinkande LED?

Se symbolförklaringen på din enhets front. Mönster kan variera mellan batcher.

Hur lågt får startdippen bli?

En tumregel är ~9,6 V i normaltemp. Lägre kan tyda på svag batterikapacitet eller hög belastning.

Visar den rippel eller växelkomponent från generatorn?

Nej, detta är en spänningsbaserad snabbtestare. För avancerad analys krävs oscilloskop/avancerat instrument.

Fungerar den på start/stopp-bilar?

Ja för spänningsbedömning. Följ fordonets energihantering och tolkning av nivåer med hänsyn till AGM/EFB.

Kan jag lämna den ansluten?

Det är ett handverktyg – koppla ur efter test. Lämna inte klämmor anslutna i onödan.

Ger den varning vid överladdning?

LED-status kombinerat med siffervärdet gör att du ser när spänningen drar iväg uppåt (>~15 V).

Vad gör jag om jag får låg vilospänning men normal laddning?

Ladda batteriet fullt och gör om vilotest. Fortsatta problem kan tyda på batterislitage eller tjuvström.

Är 12,4 V dåligt?

Det är brukbart men inte fullt. En uppladdning rekommenderas för optimal drift, särskilt i kyla.

Påverkar temperatur mätningen?

Ja, kallt batteri visar lägre spänning och levererar mindre ström. Tolka värden i sitt sammanhang.

Kan jag använda testaren på MC, ATV, båt?

Ja om systemet är 12 V bly/syra och du kommer åt polerna. Kontrollera alltid tillverkarens instruktioner.

Behöver testaren batterier?

Nej, den drivs från fordonets batteri via klämmorna.

Förpackningsinnehåll 📦

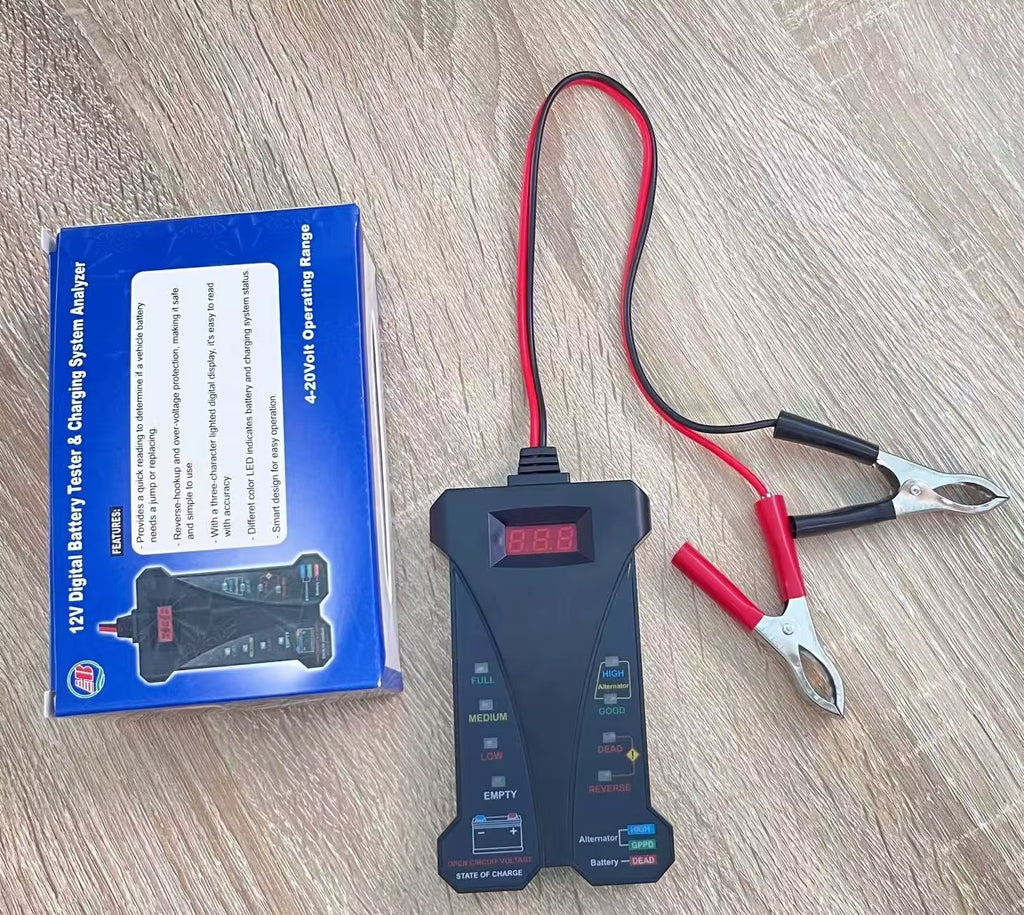

• 1 × CNBJ-805A digital batteritestare (12 V) med klämmor
• 1 × Snabbguide/användarmanual
• 1 × Förpackningslåda

Obs! Mindre variationer kan förekomma mellan batcher/marknader.

Ansvarsfriskrivning & säkerhet ⚠️

• Avsedd för 12 V startbatterier (bly/syra). Använd inte på 24 V eller HV-system.
• Instrumentet ger spänningsbaserad bedömning – ersätter inte CCA/SOH-mätning eller belastningsprov.
• Följ alltid grundläggande elsäkerhet. Undvik kortslutning och öppen låga nära batterier.
• Specifikationer/funktioner kan ändras utan föregående meddelande.
• Användning sker på eget ansvar. Vid osäkerhet – vänd dig till verkstad.

Sammanfattning

CNBJ-805A är den smidiga förstalinjens batteritestaren för 12 V bilar: slå på klämmorna, läs av den belysta 3-siffriga displayen och bekräfta med LED-indikeringen. På sekunder får du ett beslut om batteriets vilostatus, om startspänningen faller för lågt och om generatorn laddar rimligt. Den låga vikten, det inbyggda skyddet mot omvänd polaritet/överspänning och den stora nyttan i vardagsdiagnostik gör CNBJ-805A till ett självklart tillskott i verktygslådan – i garaget, på gårdsplanen eller i kundmottagningen.

Vill du utöka din testkapacitet med CCA/SOH-mätning, utskriftsrapporter eller integrerad start/ladd-analys? Utforska våra batteritestare för rätt nivå till din verksamhet.
