OBDII J1939 9-pin (Diesel) Hona → OBD2 16-pin Hona – Adapter för lastbil & arbetsfordon

Kortversion – snabb överblick

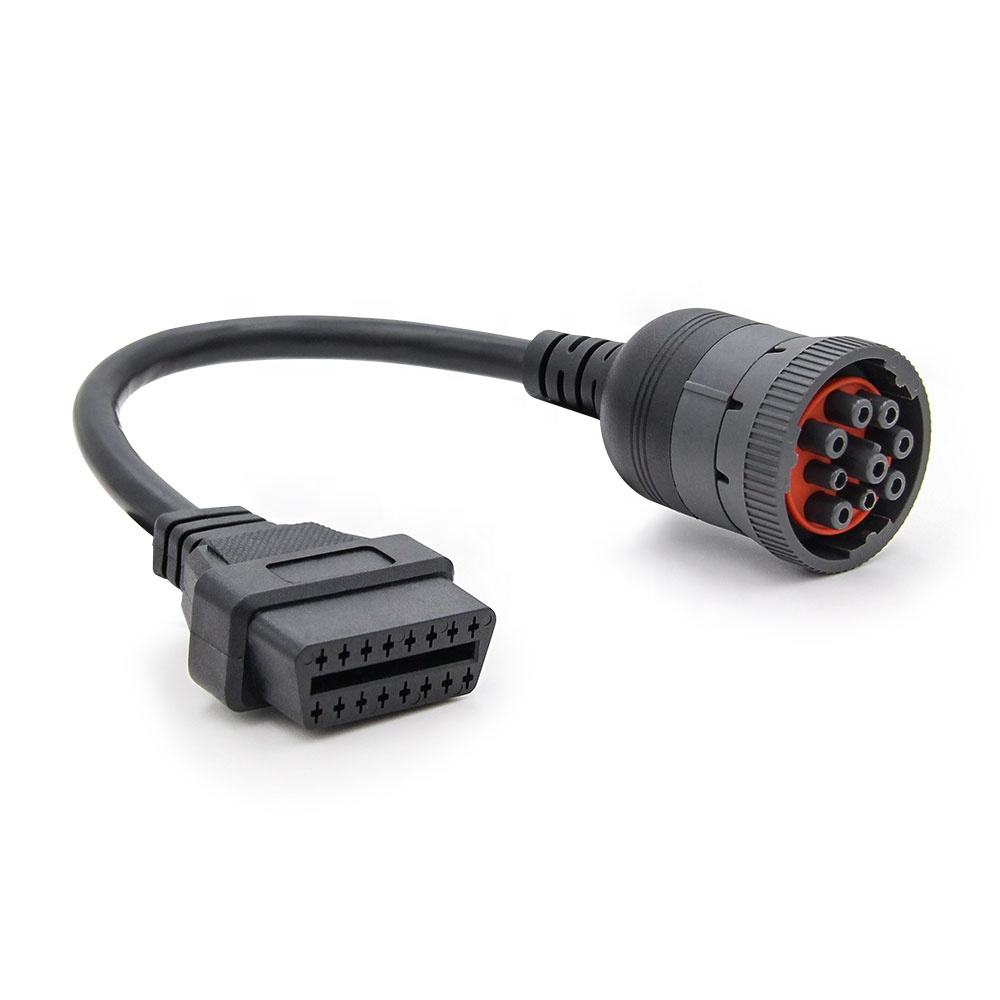

Denna J1939 9-pin hona till OBD2 16-pin hona är en robust adapterkabel som gör det möjligt att ansluta OBD2-baserade diagnosverktyg (med 16-pin hane) till tunga fordon och maskiner med SAE J1939 9-pin Deutsch-kontakt. Adaptern är passiv – den ändrar bara kontakttypen/uttagens geometri och för över signalerna mellan J1939-bussen och OBD2-porten på ditt verktyg.

Viktigt att känna till: adaptern översätter inte protokoll. För att läsa data på J1939 fordon krävs ett diagnosverktyg eller en OBD-dongel som uttryckligen stöder J1939 via sin 16-pins anslutning (t.ex. lastbilsanpassad mjukvara/adapter). Många standard OBD2-verktyg (avsedd för personbil) saknar stöd för J1939 – kontrollera kompatibiliteten innan köp. Adaptern lämpar sig för 12/24 V tunga fordon (lastbil, buss, entreprenad, lantbruk) som använder J1939 9-pin kontakt (svart eller grön nyckling, se fordonsmanual).

Behöver du ett fristående felkodsläsarverktyg i stället för dongel/app? Se våra handhållna felkodsläsare. 🔧

Specifikationer

  • Typ: Adapterkabel, passiv

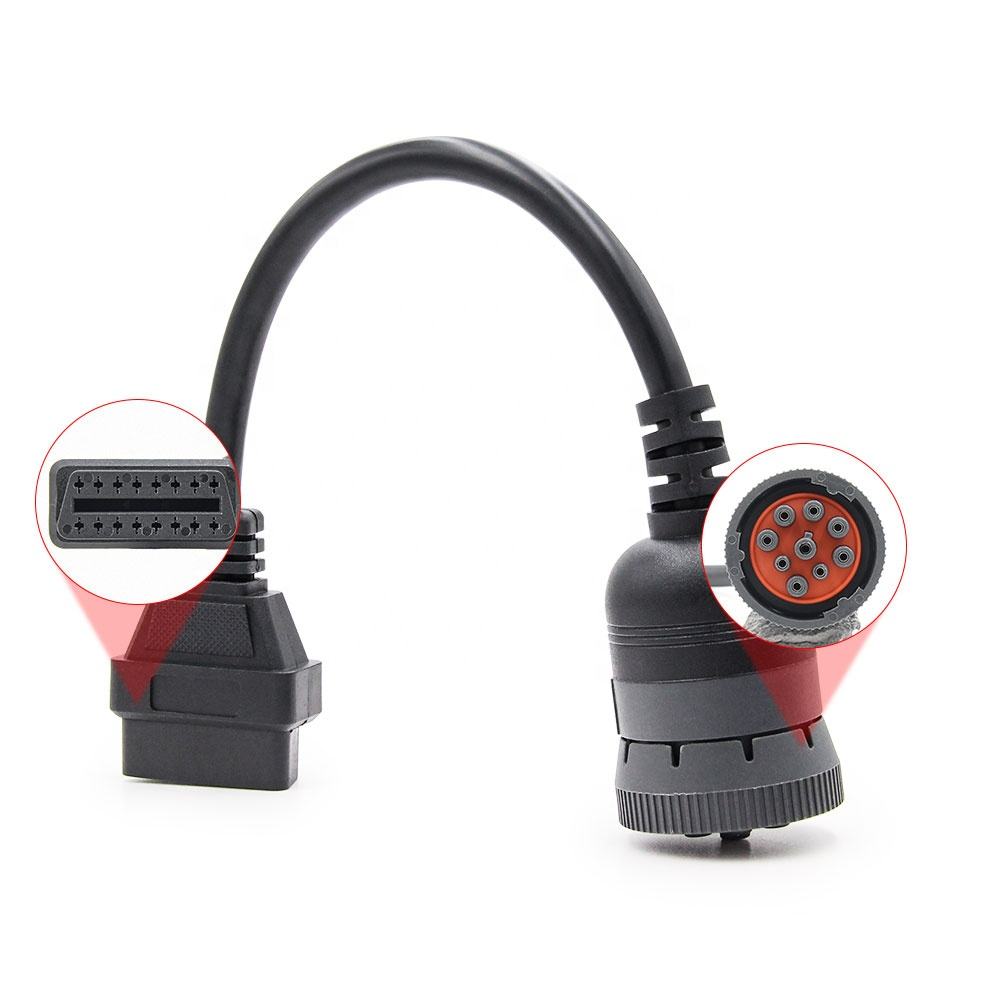

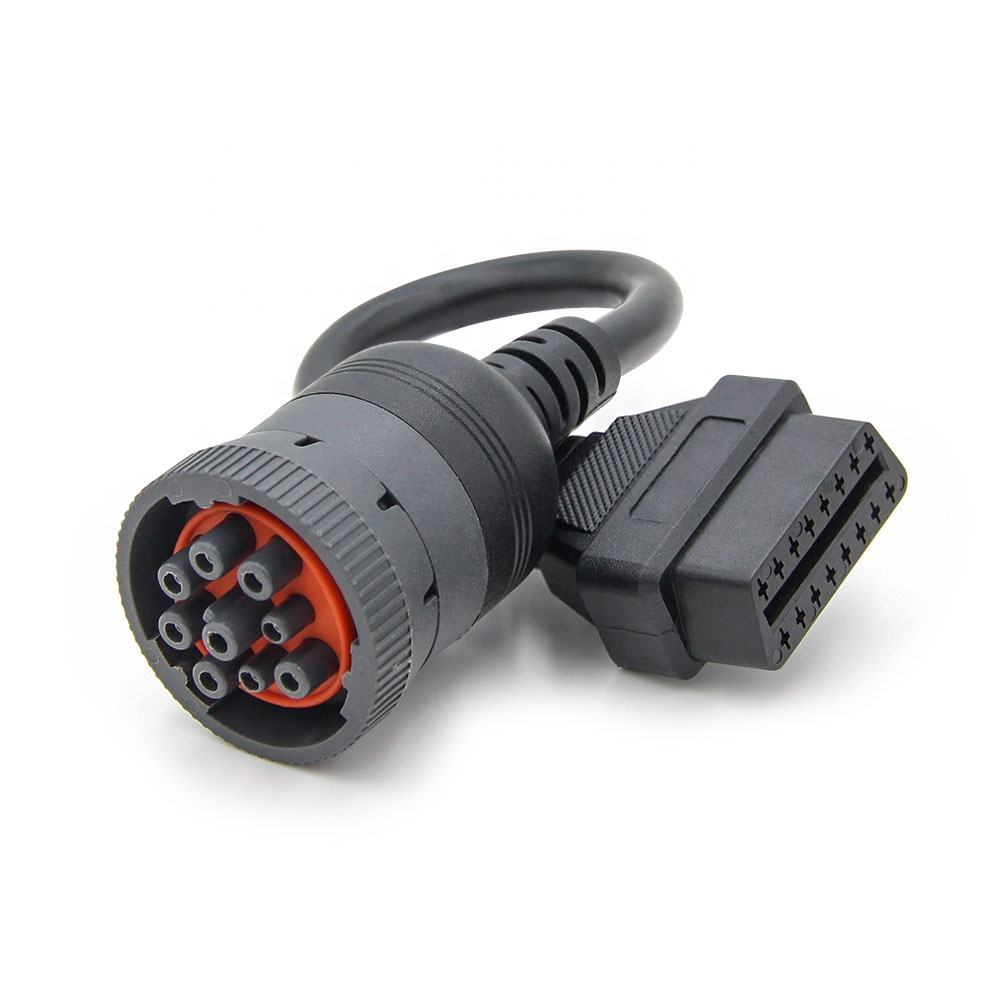

  • Ingång (fordonssida): SAE J1939 9-pin Deutsch hona (svart/grön – nyckling beror på fordon)
  • Utgång (verktygssida): OBD2 16-pin hona
  • Spänning: 12/24 V tunga fordon (signalledningarna förs vidare; ingen omvandling)

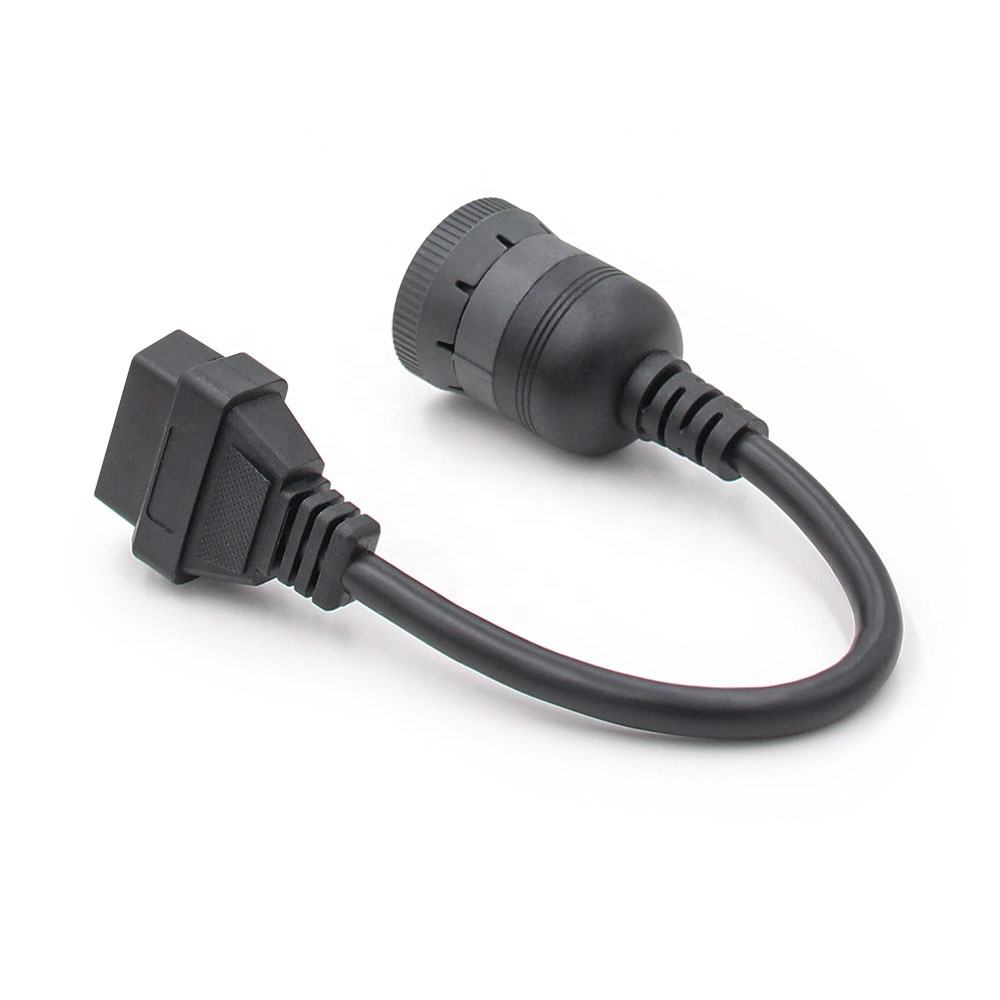

  • Konstruktion: Kraftig kabelstam, gjutna kontakter, dragavlastning
  • Protokoll: Ingen översättning – endast fysisk anslutning J1939 ⇄ OBD2
  • Användning: Lastbil, buss, entreprenad, lantbruk, generatorer m.fl. med J1939 9-pin

Funktioner & användningsområden

  • Gör din anslutning enkel: Koppla din 16-pin OBD2-hane (diagnosverktyg/dongel) till fordonets J1939 9-pin.
  • Robust för verkstad: Gjutna kontakter och flexibel mantel för daglig användning.
  • Brett användningsområde: Felsökning, dataloggning, flottövervakning – förutsatt J1939-stöd i verktyget.
  • Universell passform: Fungerar med de flesta verktyg som använder 16-pin OBD-hane och har J1939-protokollstöd.

Kompatibilitet & viktiga förbehåll

  • Fordon: Tunga fordon/maskiner med J1939 9-pin uttag (svart eller grön). Kontrollera fordonets manual.
  • Verktyg: Kräver diagnosverktyg/dongel som stödjer SAE J1939 via 16-pin OBD (många personbils-OBD2-verktyg gör inte det).
  • Protokoll: Adaptern översätter inte J1939 ⇄ OBD2/EOBD. Den ändrar endast kontakttypen och matar fram bussens ledare.
  • Spänning: J1939-miljöer kan vara 12 eller 24 V. Adaptern påverkar inte spänningsnivån – verktygets elspec måste vara kompatibel.

Manual & steg-för-steg

Förberedelser

  1. Verifiera att ditt diagnosverktyg (dongel/handhållet) uttryckligen stödjer SAE J1939.
  2. Lokalisera fordonets J1939 9-pin uttag (ofta i hytten nära OBD-plats/elmätare/säkringspanel).
  3. Parkera fordonet säkert. Slå OFF på tändning/huvudström innan inkoppling.

Anslutning

  1. Fäst adapterns 9-pin Deutsch hona i fordonets 9-pin hane tills låsningen klickar.
  2. Ansut diagnosverktygets 16-pin OBD-hane till adapterns OBD2 16-pin hona.
  3. Slå ON tändning/huvudström. Starta mjukvaran/appen och välj J1939 som protokoll om det inte auto-detekteras.

Efter användning

  1. Avsluta diagnossessionen i mjukvaran. Slå OFF tändning/huvudström.
  2. Koppla ur OBD-verktyget från adapter, och därefter adaptern från fordonet genom att frigöra låsningen.
  3. Förvara kabeln torrt och skyddat från olja/kemikalier.

Felsökning

  • Ingen kommunikation: Bekräfta att verktyget stöder J1939; kontrollera tändningsläge; inspektera stift/lås och kablage.
  • Fel spänning/varning i verktyget: J1939-miljö kan vara 24 V – säkerställ att ditt verktyg tål spänningen enligt datablad.
  • Kontakt passar inte: Det finns olika nyckling (svart/grön) och 6/9-pin varianter. Säkerställ att din fordonssida verkligen är 9-pin J1939 han-kontakt.

Vanliga frågor (FAQ)

1. Översätter adaptern J1939 till OBD2/EOBD?

Nej. Den är passiv och byter endast kontakt/uttag. Ditt verktyg måste ha inbyggt J1939-stöd.

2. Fungerar den med vanliga personbils-OBD2-läsare?

Endast om läsaren/appen har J1939-stöd. Många konsumentverktyg är endast för OBD2/EOBD (lätta fordon) och fungerar då inte.

3. Är den för 12 V eller 24 V?

Både 12/24 V miljöer. Adaptern påverkar inte spänningsnivån – kontrollera att ditt verktyg stöder fordonets elsystem.

4. Passar den både svarta och gröna 9-pin uttag?

Ja i de flesta fall. Nycklingen kan skilja mellan generationer; kontrollera ditt uttag innan beställning.

5. Behöver jag extra drivrutiner?

Adaptern i sig kräver inga drivrutiner. Eventuella drivrutiner gäller ditt diagnosverktyg och dess mjukvara.

Tips & bästa praxis

  • Säker ström: Håll batteriet laddat under längre diagnossessioner – särskilt i 24 V system.
  • Kabelskydd: Undvik drag i kontakten; använd avlastning så att inte stiften belastas.
  • Rätt verktyg för jobbet: För avancerade lastbilsfunktioner krävs ofta lastbilsanpassad mjukvara/adapter.
  • Komplettera sortimentet: För personbilar/OBD2, se våra handhållna felkodsläsare.

Förpackningsinnehåll

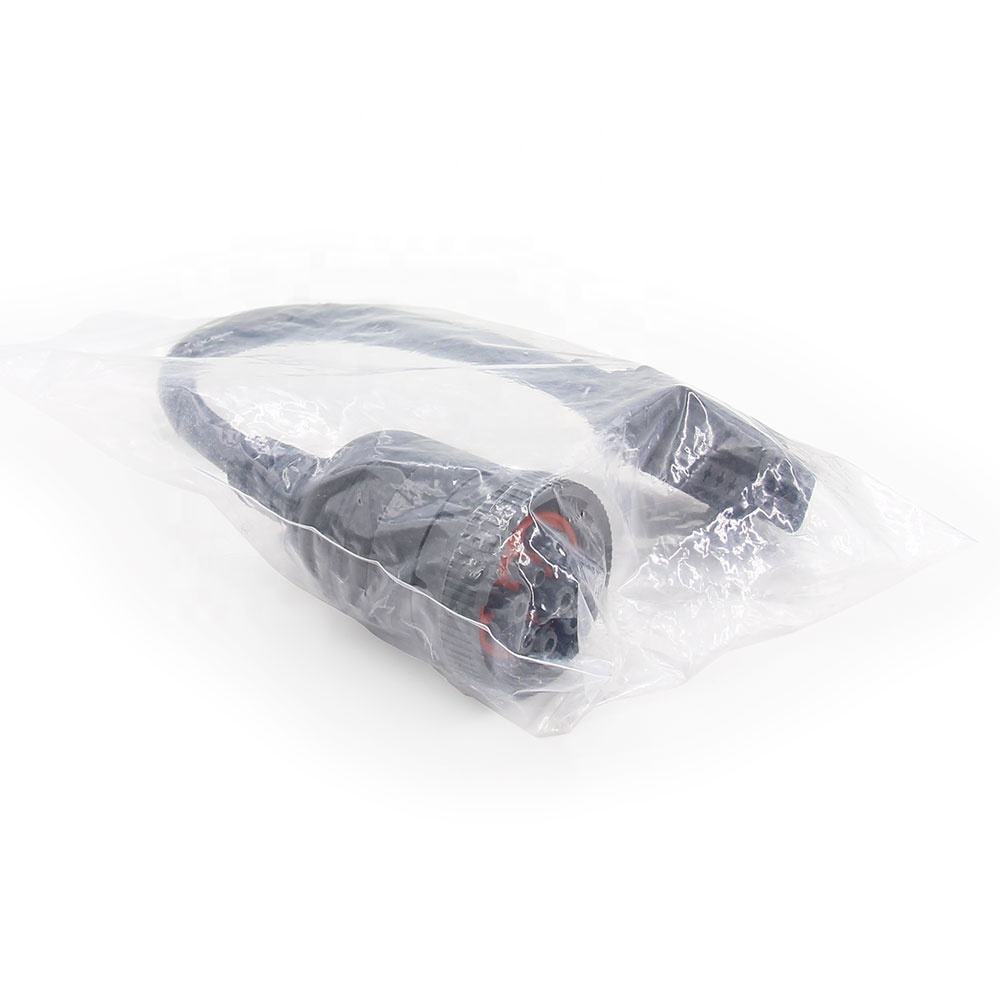

  • 1 × OBDII J1939 9-pin hona → OBD2 16-pin hona adapterkabel

Viktiga notiser & ansvar

  • Adaptern är passiv; ingen protokollomvandling utförs.
  • All diagnostik ska ske enligt fordonstillverkarens säkerhetsrutiner och på eget ansvar.
  • Kontrollera alltid kompatibilitet för verktyg/mjukvara (J1939) innan köp.

Sammanfattning

J1939 9-pin → OBD2 16-pin adapterkabeln är den enkla, robusta lösningen när du vill använda ett 16-pin OBD-verktyg på tunga fordon med J1939-uttag. Kom ihåg att verktyget måste stödja SAE J1939 – adaptern byter bara kontakt, inte protokoll. 🔧
