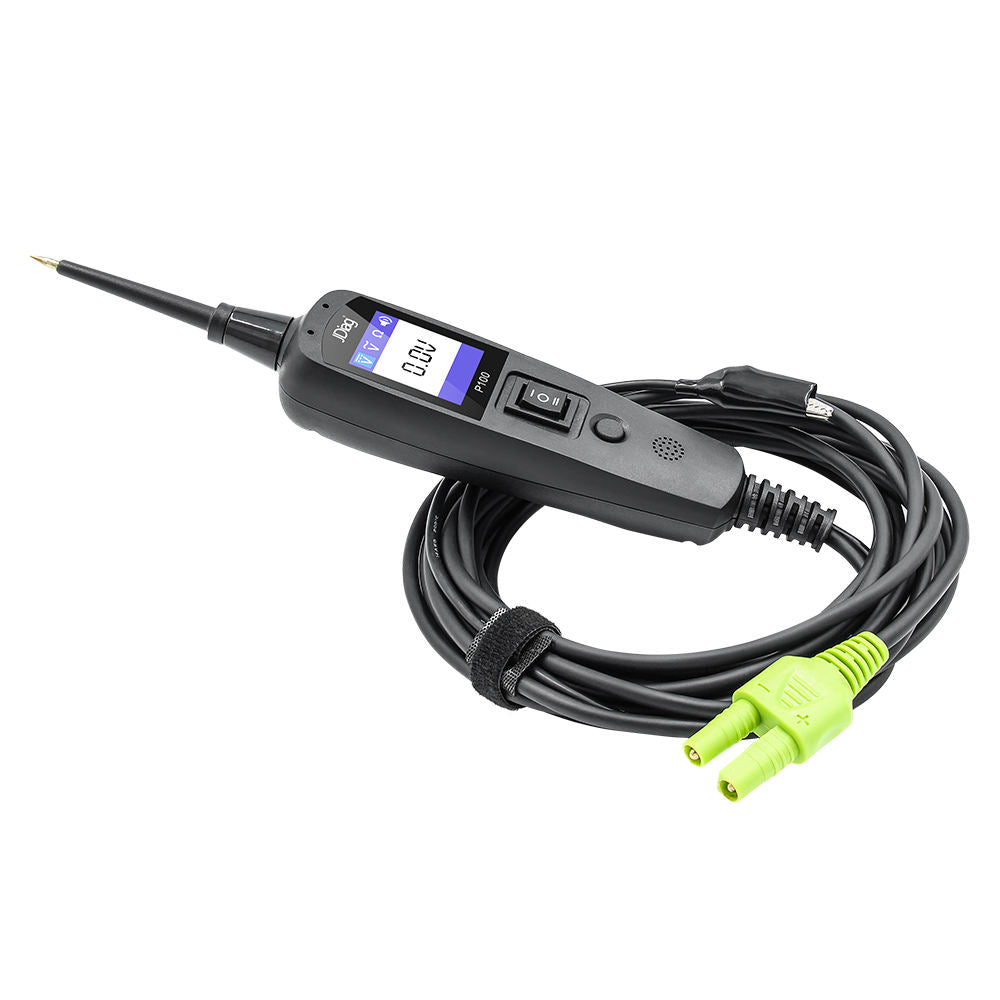

JDiag Power Pro P100 – avancerad kretsprovare för bil & lastbil

JDiag Power Pro P100 är en kraftfull automotive circuit system tester (power probe/kretsprovare) för dig som vill felsöka fordons-el snabbare och mer metodiskt – oavsett om du jobbar med personbil eller lastbil. Den täcker ett extra brett spänningsområde på 0–70V (enligt produktdata) och har en tydlig 3,2" TFT-färgskärm (160 × 128 dpi) som visar mätvärden och status direkt.

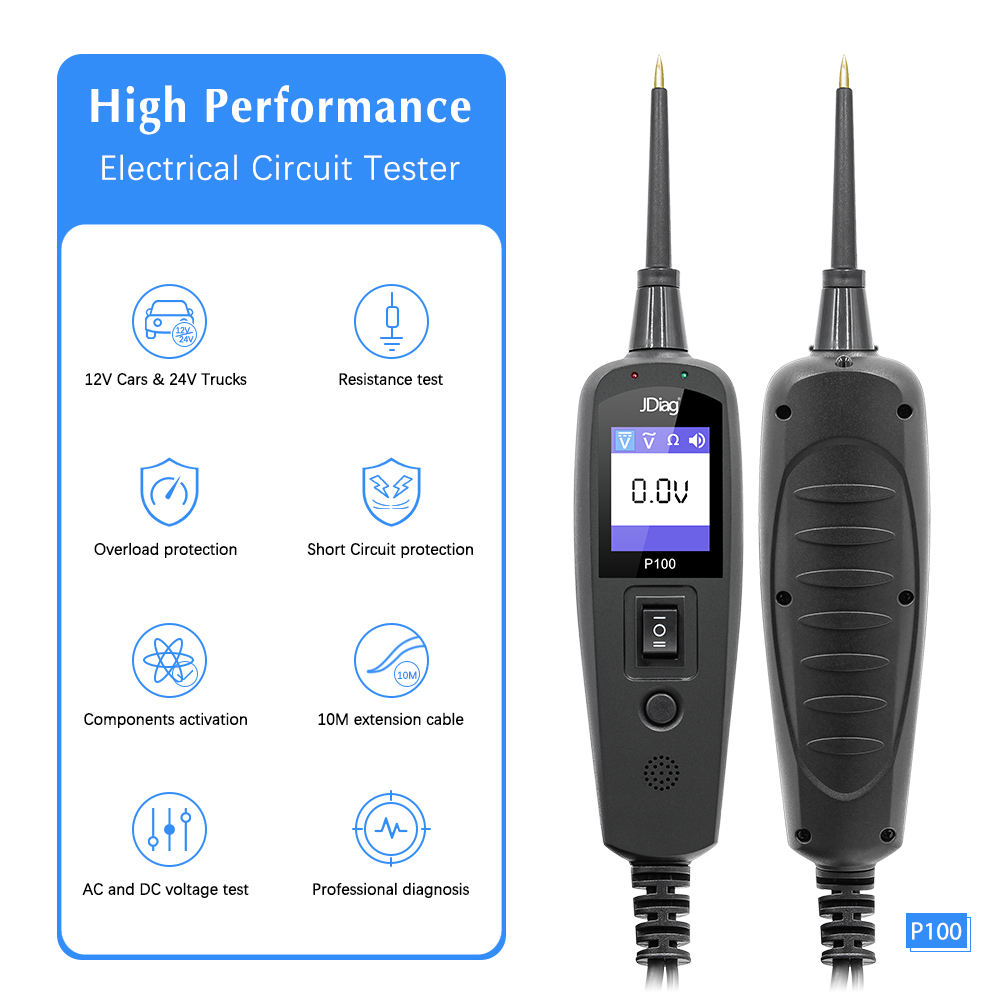

P100 kombinerar flera verktyg i ett: du kan göra spännings- & polaritetstest (snabbt se DC/AC samt plus/minus), resistans- och kontinuitetstest (värdet visas på skärmen), AC-krets/signaltest för snabb felsökning i sensorkretsar, samt aktivera komponenter i handen, i fordonet eller via jord (enligt funktionslistan). Den hjälper även till att hitta dåliga jordpunkter och lokalisera kortslutningar.

För arbete med släp- och belysningssystem ingår stöd för test av trailer lights och anslutningar och verktyget nämner en 10 meter förlängningskabel för att kunna testa både bil och lastbil mer bekvämt. P100 har dessutom en inbyggd circuit breaker (1–10A) med definierad utlöstid enligt teststandard, vilket ökar kontrollen när du arbetar med okända kretsar.

• Spänning: 0–70V (DC-range 0–65V + 1 digit enligt testspec)
• Skärm: 3,2" TFT färg (160×128)
• Funktioner: DC/AC + polaritet, resistans/kontinuitet, AC-signaltest, komponentaktivering, släptest, jord/kortslutning
• Strömförsörjning: via 12V eller 24V fordonsbatteri
• Språk: Engelska

Innehåll

• Vad är JDiag P100 och när används den?
• Funktioner – vad de betyder i praktiken
• Specifikationer
• Inbyggd circuit breaker & teststandard
• Steg-för-steg guide: så använder du P100
• Vanliga felsökningsscenarier
• FAQ
• Notiser & ansvarsfriskrivning

Vad är JDiag P100 och när används den?

JDiag Power Pro P100 är ett verktyg för felsökning av fordons-elektriska kretsar som gör det enklare att snabbt avgöra: finns spänning? är polariteten rätt? är jord bra? finns det avbrott? kan komponenten aktiveras? Den är särskilt användbar när du jobbar med:

• belysning, reläer, säkringar och matningsfel
• sensorer och signalproblem (AC-signaltest enligt funktionslistan)
• släp-/trailerkontakter och belysning (med 10 m förlängningskabel enligt beskrivning)
• intermittenta fel som beror på glapp jord eller kortslutning

Den kan användas både i verkstad och i fält, och är gjord för att fungera på system som matas via 12V eller 24V batteri.

Funktioner – vad de betyder i praktiken

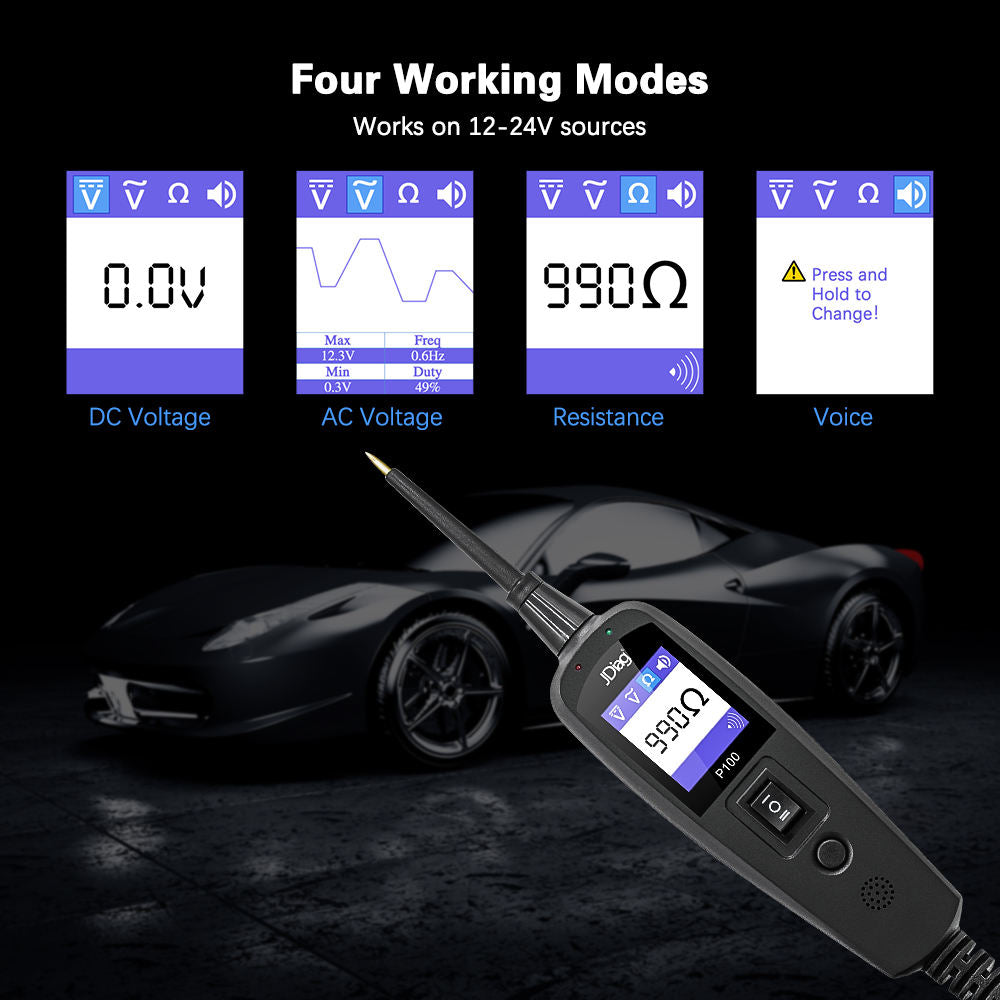

1) Spänning & polaritet (DC/AC + plus/minus)

Identifiera snabbt om du har spänning, om den är DC eller AC, och om punkten är positiv/negativ. Perfekt vid felsökning av kontakter, säkringar och eftermonterad utrustning.

2) Resistans- och kontinuitetstest (värde visas på skärmen)

P100 kan visa resistansvärde på LCD/TFT-skärmen och hjälpa dig hitta avbrott, dåliga kontakter eller kabelbrott.

3) AC-krets/signaltest

Utformat för att snabbare felsöka sensorkretsar och signalproblem när du misstänker att felet inte är “ingen ström” utan snarare en signal som saknas eller är instabil.

4) Komponentaktivering

Testa komponenter genom att aktivera dem “i handen”, i fordonet eller via jord (enligt funktionsbeskrivningen). Detta är särskilt användbart för att skilja på trasig komponent och fel i styrning/kablage.

5) Test av släpljus och anslutningar (10 m förlängning)

Med en 10 m förlängningskabel (enligt produkttext) blir det enklare att testa belysning och anslutningar på bil/lastbil och släp utan att du måste flytta verktyget hela tiden.

6) Kontroll av dålig jord & lokalisera kortslutningar

En dålig jord ger ofta “spökfel” – P100 är designad för att hjälpa dig hitta dåliga jordpunkter och spåra kortslutningar i kretsar.

Specifikationer

Allmänt

Test Tool Specifications

Temperatur

• Arbetstemperatur: 0 till 60°C
• Lagringstemperatur: -40 till 70°C

Obs: Underlaget innehåller både “0–70V” och “DC voltage range 0–65V +1 digit”. Det kan bero på att 70V avser ett max/intervall i marknadsföring medan testspecen anger mätområdet för DC med upplösning.

Inbyggd circuit breaker & teststandard (utlöstider)

P100 har en inbyggd circuit breaker (1–10A) och en angiven teststandard för utlöstider vid överström:

• 100% ström: ingen utlösning
• 150% ström: utlösning inom 1 timme
• 200% ström: utlösning inom 3–30 sekunder
• 300% ström: utlösning inom 0,5–4,0 sekunder

Detta ger en tydlig, förutsägbar skyddsfunktion när du arbetar med okända kretsar och vill ha bättre kontroll på belastning vid test.

Steg-för-steg guide: så använder du JDiag P100

Förberedelser

• Arbeta metodiskt och använd gärna elschema för aktuell krets.
• Se till att batteri och anslutningar är i gott skick.
• Om du ska aktivera komponenter: börja alltid med att mäta, inte mata.

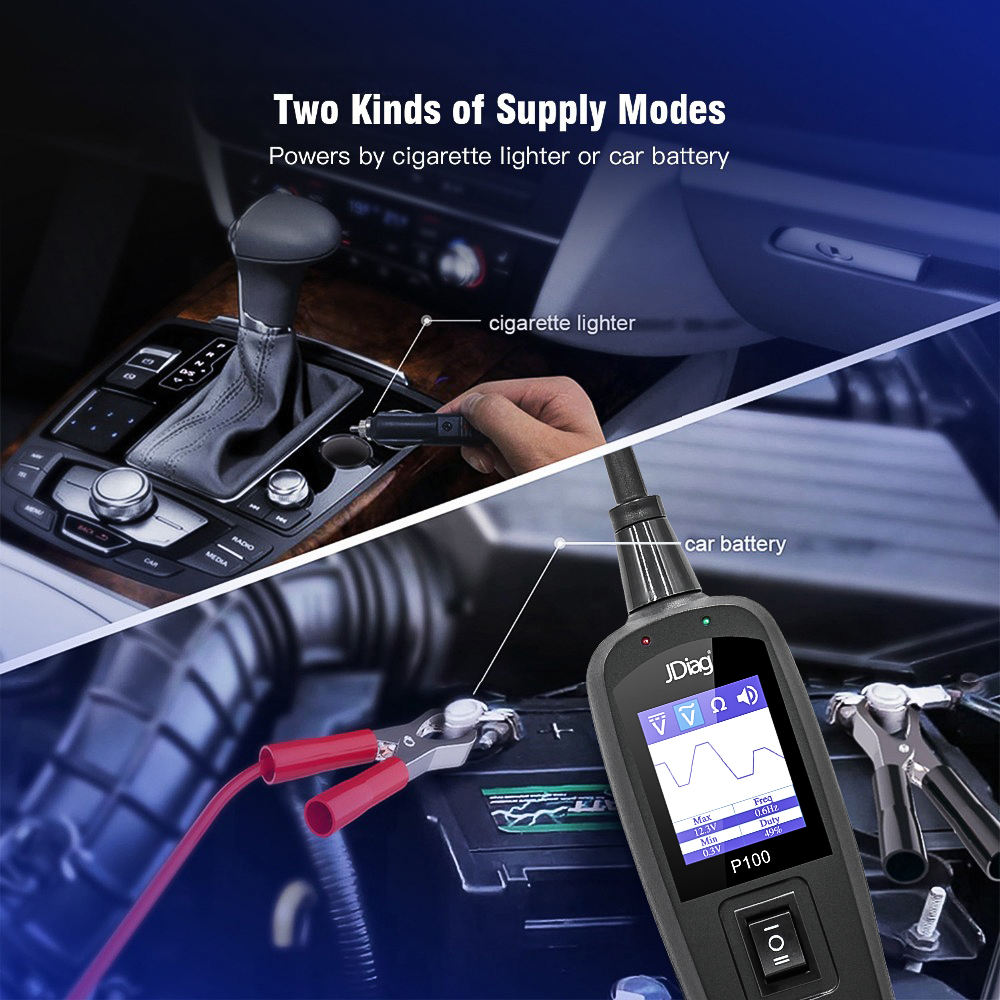

1) Anslut till ström (12V/24V)

1. Anslut verktyget till fordonets batteri (12V eller 24V enligt specifikation).
2. Kontrollera att enheten startar och att skärmen visar korrekt status.

2) Spännings- och polaritetstest

1. Placera testspetsen på den punkt du vill testa (kontakt, säkring, kabelände).
2. Läs av spänning och polaritet (plus/minus) på skärmen.
3. Om du felsöker AC-signal: använd AC-läget enligt behov.

3) Kontinuitet och resistans

1. Gör kontinuitet/resistansmätning när kretsen är lämplig för det (ofta strömlöst beroende på test).
2. Läs av värdet på skärmen och identifiera avbrott eller onormalt motstånd.

4) Kontrollera jord & leta kortslutning

1. Testa jordpunkter för att hitta dålig kontakt/oxid/lack.
2. Om säkringar löser ut: arbeta från matningssida mot last och leta var spänningen “försvinner” eller var kretsen jordar fel.

5) Aktivera komponenter (med försiktighet)

1. Identifiera exakt vad du ska aktivera (reläspole, solenoid, motor, etc.) och vilka stift som är korrekta.
2. Aktivera och observera respons. Om komponenten fungerar vid aktivering men inte i drift tyder det ofta på styr-/kablageproblem.
3. Avbryt om du ser tecken på överbelastning – circuit breaker är till för skydd men ersätter inte korrekt metod.

6) Släp-/belysningstest med 10 m förlängning

1. Använd förlängningskabeln för att nå släpanslutning och lampor utan att flytta verktyget hela tiden.
2. Testa matning, jord och signaler på respektive funktion (blink, broms, bak, dim, etc.).

Tips: Dokumentera mätresultat och arbeta “från källan till lasten”. Det sparar tid och minskar risken att du jagar fel på fel ställe.

Vanliga felsökningsscenarier

Scenario A: “Inget händer” när en komponent ska slå till

• Finns spänning fram till relä/säkring?
• Är jordpunkten frisk?
• Aktivera komponenten direkt (om lämpligt) för att bekräfta att den fungerar.

Scenario B: Sensorproblem och instabil signal

• Kontrollera matning och jord först.
• Använd AC-signaltest för att snabbt få indikation på signalrelaterat fel (enligt funktionslistan).

Scenario C: Säkring löser ut / misstänkt kortslutning

• Isolera sektioner: koppla ur förbrukare och kontakter stegvis.
• Spåra var felet försvinner/uppstår och kontrollera skavställen i kablage.

FAQ – Vanliga frågor om JDiag P100

1) Vilka fordon passar den för?

Den är gjord för bilar och lastbilar och drivs via 12V eller 24V batteri.

2) Vad är spänningsområdet?

Den anges stödja 0–70V. Testspecificeringen anger även DC 0–65V (+1 digit).

3) Kan den mäta resistans?

Ja, 0–200 kΩ anges och värdet visas på skärmen.

4) Har den färgskärm?

Ja, 3,2" TFT färgskärm med upplösningen 160 × 128 dpi.

5) Kan den hjälpa mig hitta dålig jord?

Ja, den är specificerad för att kontrollera dåliga jordkontakter och hjälpa till att lokalisera kortslutningar.

6) Kan jag testa släpljus?

Ja, den är specificerad för test av släpljus och anslutningar och nämner en 10 m förlängningskabel.

7) Finns överströmsskydd?

Ja, den har inbyggd circuit breaker (1–10A) med angivna utlöstider enligt teststandard.

8) Vilka språk stöds?

English enligt specifikation.

9) Vilka temperaturer klarar den?

Arbetstemperatur 0–60°C, lagring -40–70°C.

10) Kan den användas på AC?

Den har funktion för att bestämma DC/AC spänning och AC-signaltest, men den drivs via fordonsbatteri och är avsedd för fordonsrelaterade kretsar. Använd den inte som ersättning för instrument avsedda för 230V-nät.

Notiser & ansvarsfriskrivning

• Aktivering av komponenter ska göras med rätt elschema och stor försiktighet. Felaktig matning kan skada styrdon och elektronik.
• Verktyget drivs via 12V/24V batteri och är avsett för fordons-/DC-relaterade kretsar.
• Utlöstider och strömskydd är angivna enligt produktens teststandard. Överskrid inte verktygets rekommenderade belastning.
• Kontrollera alltid kontakt och jordpunkter först – många elfel beror på dålig jord eller oxidation.
