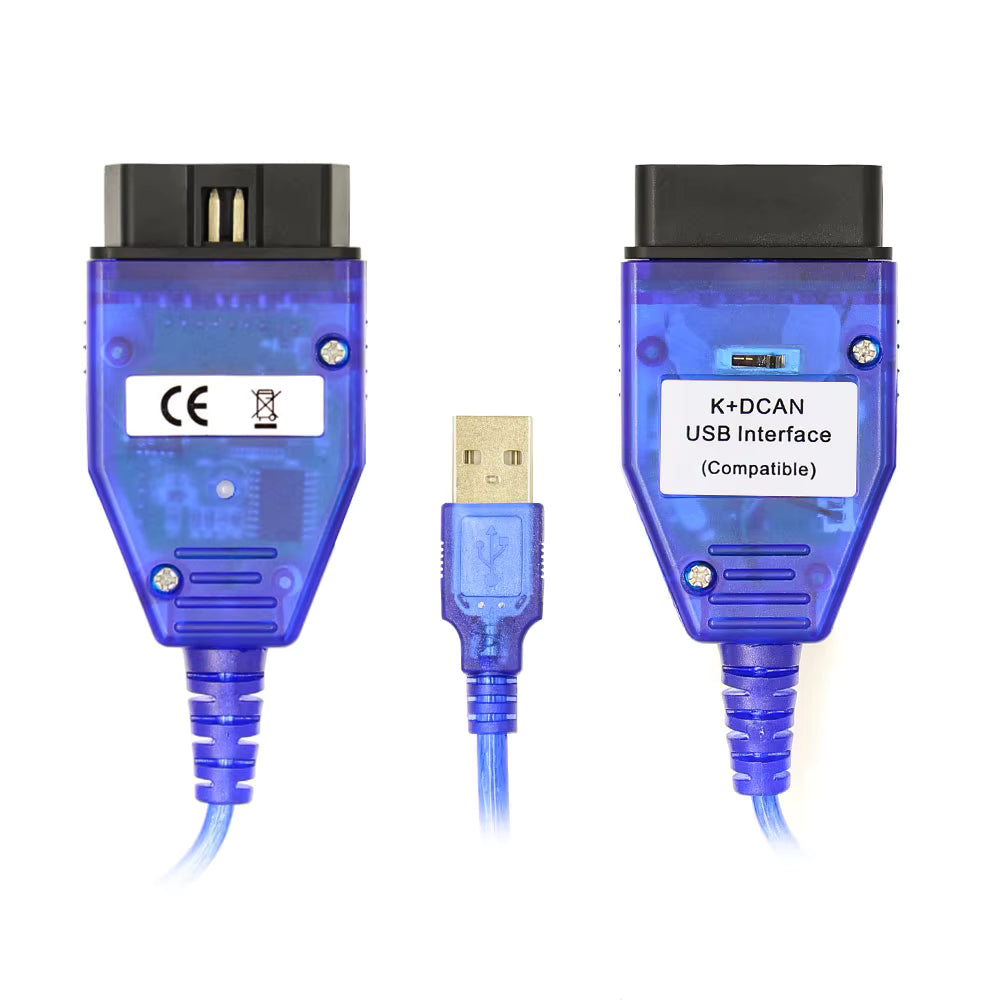

BMW Blue K DCAN USB Interface med Switch – K+DCAN USB Diagnoskabel (FT232RL)

Introduktion

K DCAN USB Interface for BMW är en ”must-have” för dig som arbetar med E-seriens BMW (och vissa MINI). Den kombinerar K-Line för äldre styrdon med D-CAN för nyare modeller (ca 03/2007→) och ger dig full åtkomst i klassiska BMW-verktyg. Brytaren gör att du snabbt kan växla rätt läge för respektive bil/styrdon – särskilt användbart när du hoppar mellan tidiga E46/E39-generationer och sena E9x/E60-plattformar.

Interfacet kan läsa/rensa felkoder, köra livedata, justera adaptations, koda funktioner och – med rätt data, strömstöd och kunskap – även programmera enskilda moduler. För programmering rekommenderas alltid underhållsladdare (13.8–14.2 V) och strikt process enligt programvarans instruktioner.

Specifikationer

• Produktnamn: K DCAN USB Interface for BMW (K+DCAN)

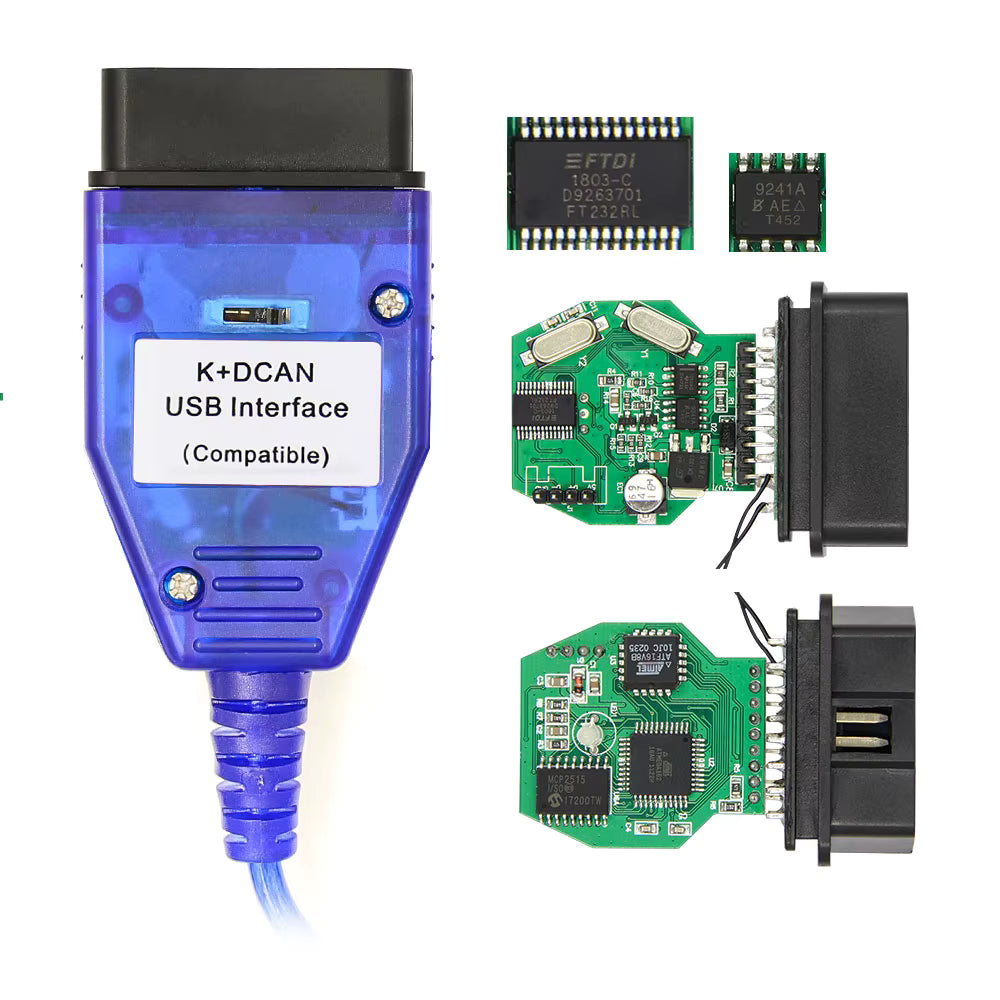

• Huvudchip: FTDI FT232RL (stabila FTDI-drivrutiner)
• Funktion: With Switch – hårdvarubrytare för K-Line/D-CAN/pinkonfiguration
• Anslutning: 16-pin OBDII (fordon) ↔ USB-A (PC)
• Fordonsstöd: BMW ca 1998–03/2013 (E-serien; se urval), vissa MINI R-modeller
• Protokoll/buss: D-CAN/PT-CAN 500 kbit/s, K-CAN 100 kbit/s, K-Line (ISO 9141/14230)
• Operativsystem: Windows 7/8/10/11 (x86/x64) – FTDI-drivrutiner
• Program: EDIABAS/INPA, NCS Expert, WinKFP, Tool32 (m.fl., ej inkluderade)
• Ström: Matning via OBD (från fordon), USB för data

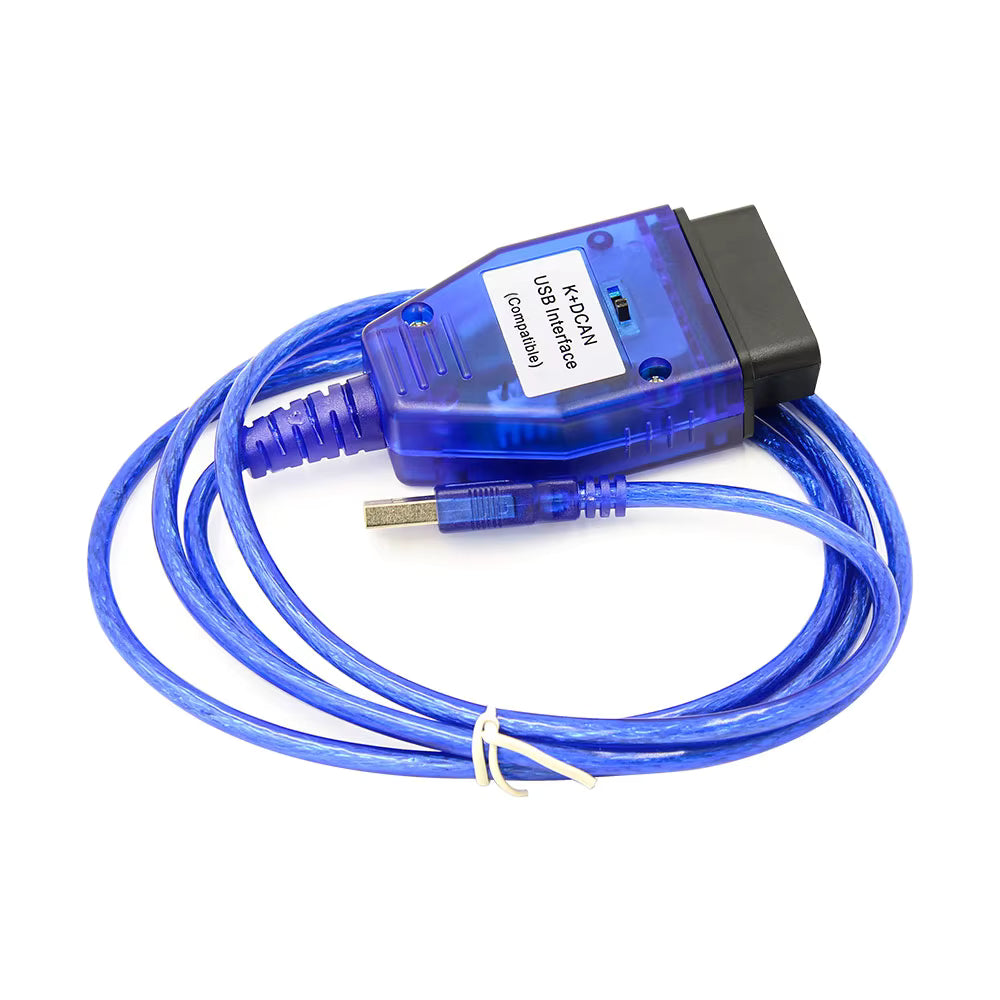

• Kabel: Skärmad, blå hölje, robust kontakthus
• MOQ: 1 st

Funktioner & användningsområden

• Läs/rensa felkoder (DTC): Motor, växellåda, chassi, kaross (beroende på bil & program).
• Livedata/Datastream: Realtidsvärden för snabb felsökning.
• Adaptations: Återställningar/anpassningar efter reparation.
• Kodning (Coding): Ändra funktionssättning i moduler (NCS Expert etc.).
• Modulprogrammering: WinKFP/Tool32-flöden (kräver korrekt data, rutin & laddare).
• Auto Scan: Snabb genomgång av moduler där programvaran stödjer det.

Fördelar – Varför välja denna K+DCAN?

• FT232RL: Original FTDI-chip för stabila drivrutiner och låg latens i Windows.
• Switch: Hårdvarubrytare för säker växling mellan K-Line och D-CAN (ingen löd-mod behövs).
• Omfattande bilstöd: Täckning från sena 90-talet till 2013 på E-serien.
• Verktygsstöd: Fungerar med BMW:s klassiska PC-suite (EDIABAS/INPA m.fl.).
• Kostnadseffektiv: Full kontroll utan OEM-dator – perfekt för verkstad & avancerad hobby.

Kompatibilitet – BMW & MINI (urval/år enligt källdata)

Exempel (BMW):

D-CAN (exempel): E60/E61 ≥ 03/2007, E83 ≥ 09/2006, E81/E87 ≥ 03/2007, E90/E91/E92/E93 ≥ 03/2007, E70 (X5), R56 (MINI).

Obs: Full funktion beror på vald programvara, databas (SP-daten/PSdZ m.m.) och exakt årsmodell/styrdon. För G-/F-serier med Ethernet rekommenderas ENET-kabel. För mobil/emissions-OBD se t.ex. våra Bluetooth/WiFi-adaptrar.

Stödda protokoll & bussar

• D-CAN & PT-CAN: 500 kbit/s (snabb CAN-magistral)
• K-CAN: 100 kbit/s (långsammare CAN-nät)
• Standard BMW OBD-interface: ISO 9141-2 / ISO 14230-4 (KWP) för äldre K-Line
• Switchbar hastighet/pin-routing: Brytaren växlar rätt läge utan extra adapter

Manual & installationsguide (Windows 10/11 + EDIABAS/INPA)

Förberedelser

1. Installera FTDI-drivrutin (FT232RL) – Windows 10/11 hämtar ofta automatiskt. Alternativt använd FTDI:s officiella paket.
2. Installera EDIABAS/INPA (och ev. NCS Expert, WinKFP, Tool32) enligt legitima instruktioner/licenser.
3. Förbered rätt SP-daten för din modell/årsmodell.
4. Ha en underhållsladdare ansluten vid kodning/programmering.

Anslut kabeln

1. Plugga in USB i datorn – verifiera att FTDI-drivrutin laddas (Enhetshanteraren → Portar (COM & LPT)).
2. Plugga in OBD i bilens 16-pin DLC. Slå tändning ON (motorn av).
3. Ställ brytaren i läge för K-Line (äldre) eller D-CAN (nyare, t.ex. E9x ≥ 03/2007).

COM-port inställningar (rekommenderat)

1. Högerklicka på USB Serial Port (COMx) → Egenskaper → Portinställningar → Avancerat.
2. Sätt COM-nummer till ett lågt tal (t.ex. COM1–COM9) som matchar INPA-konfig.
3. Sätt Latency Timer till 1 ms (för lägre fördröjning).

EDIABAS/INPA

1. Öppna INPA – bekräfta att svarta cirklar visas för tändning/kommunikation.
2. Välj rätt modell/serie och ECU. Kör diagnos, läs DTC, livedata m.m.
3. För kodning: starta NCS Expert, läs FA/VO, välj modul, koda/skriv (spara backup!).
4. För programmering: använd WinKFP enligt rutin (rätt ZUSB, data, laddare inkopplad).

Efter användning

1. Avsluta session i programvaran. Stäng av tändning.
2. Koppla ur OBD och USB. Dokumentera ändringar (logg/backup).

Felsökning – vanliga scenarier

• INPA ser inte bilen: Kontrollera COM-nummer och Latency=1 ms. Prova annat switch-läge (K-Line vs D-CAN).
• Avbrott under session: Använd kvalitativ USB-port/kabel, stäng av strömspar, säkra batterispänning.
• Kodning misslyckas: Fel SP-daten/CAFD/VO. Läs in VO igen, verifiera modullista, skriv en modul i taget.
• WinKFP fel: Kontrollera ZUSB-matchning och korrekt data. Avbryt aldrig under skrivning.
• Nyare modell kommunicerar inte: Kräver ev. ENET (G/F-serie) – denna kabel är för E-serien.

Vanliga frågor (FAQ)

1. Vad gör brytaren?

Den växlar kabelns interna pin-routing mellan K-Line och D-CAN (och hanterar specifika BMW-kombinationer) så att rätt buss nås.

2. Fungerar kabeln på alla BMW?

Avsedd för E-serien ca 1998–2013. Nyare F/G-serier använder vanligtvis ENET (Ethernet) eller andra gränssnitt.

3. Måste jag ändra COM-port?

Rekommenderas. Sätt COM1–COM9 och Latency=1 ms för bästa kompatibilitet med INPA/EDIABAS.

4. Kan jag programmera styrenheter?

Ja, med WinKFP/Tool32 och rätt data/förfarande. Använd alltid laddare och följ mjukvarans instruktioner noggrant.

5. Läser den ABS/airbag?

Ja, i regel via BMW-sviten (ej bara OBD-emission). Åtkomst beror på bil och moduler.

6. Behöver jag internet?

Inte för kabeln. Programvaran kan dock kräva licenser/data som hanteras separat.

7. Kan jag använda Mac/Linux?

Officiellt stöds Windows. Vissa kör via VM/Boot Camp; ansvarar själv för drivrutiner/latens.

8. Hur står sig K+DCAN mot ENET?

K+DCAN är för E-serien (K-Line/D-CAN). ENET är snabbare och för F/G med Ethernet-moduler.

9. Är FT232RL viktigt?

Ja – FTDI-chip ger stabila drivrutiner och beprövad kompatibilitet med BMW-verktyg.

10. Kan jag använda mobilen?

Kabeln är USB-PC. För mobilapp föreslås BT/WiFi-adapter – se Vgate/vLinker.

Tips & bästa praxis

• Backup före ändring: Spara VO/FA, läs originalvärden innan kodning.
• En modul i taget: Minska risk och förenkla felsökning.
• Stabil spänning: Laddare vid kodning och särskilt vid programmering.
• Rätt data: Använd SP-daten för din modell/år. Blanda inte region/motorfamilj.
• Dokumentera: Skriv ut rapport/logg efter åtgärd – underlättar vid återställning.
• Jämför alternativ: För enkel felkodsläsning i telefon – Bluetooth/WiFi. För fristående lösning – handhållen.

Förpackningsinnehåll

• 1 × K+DCAN USB Interface (FT232RL) med brytare
• — (Programvara/licenser ingår inte)

Viktiga notiser & ansvar

• Kabeln är ett gränssnitt; funktion beror på programvara, datafiler och korrekt arbetssätt.
• Kodning/programmering sker på eget ansvar. Felaktiga ingrepp kan skada moduler.
• Följ alltid lagar, garantivillkor och tillverkarens riktlinjer.
• Använd inte dator/diagnos under körning. Säkerhet först.

Sammanfattning

For BMW Blue K DCAN USB Interface with Switch är en robust och beprövad K+DCAN-kabel med FT232RL för BMW 1998–2013. Med växling mellan K-Line och D-CAN, stöd för EDIABAS/INPA-sviten och stabil USB-kommunikation får du ett professionellt verktyg för felsökning, kodning och modulåtgärder på E-serien. Ett givet val i verkstadsvagnen – och en perfekt partner till mer moderna ENET-lösningar för F/G-serien eller trådlösa adaptrar i mobilen.
