K DCAN USB Interface OBD2 felkodsläsare för BMW med Switch

K DCAN USB Interface OBD2 Auto Scanner for BMW with Switch

Översikt och introduktion

BMW‑bilar är kända för sin avancerade elektronik och kommunikation mellan olika styrmoduler. I takt med att modellerna har utvecklats från K‑Line‑baserade system till CAN‑bus‐plattformar har verktyg för felsökning och programmering blivit mer komplexa. Den K DCAN USB Interface OBD2 Auto Scanner Tool Car Diagnostic Cable är en kabel designad för att ge åtkomst till både äldre och nyare BMW‑modeller genom att erbjuda två växlande kommunikationslinor – K‑Line och D‑CAN. Detta gör att enheten kan användas på fordon från cirka 1995 till 2013 och täcker de flesta BMW‑modeller i E‑serien. Nätforum och produktlistor beskriver kabeln som ett komplett diagnostikgränssnitt som levererar fullständig diagnos jämförbar med professionella verkstäder.

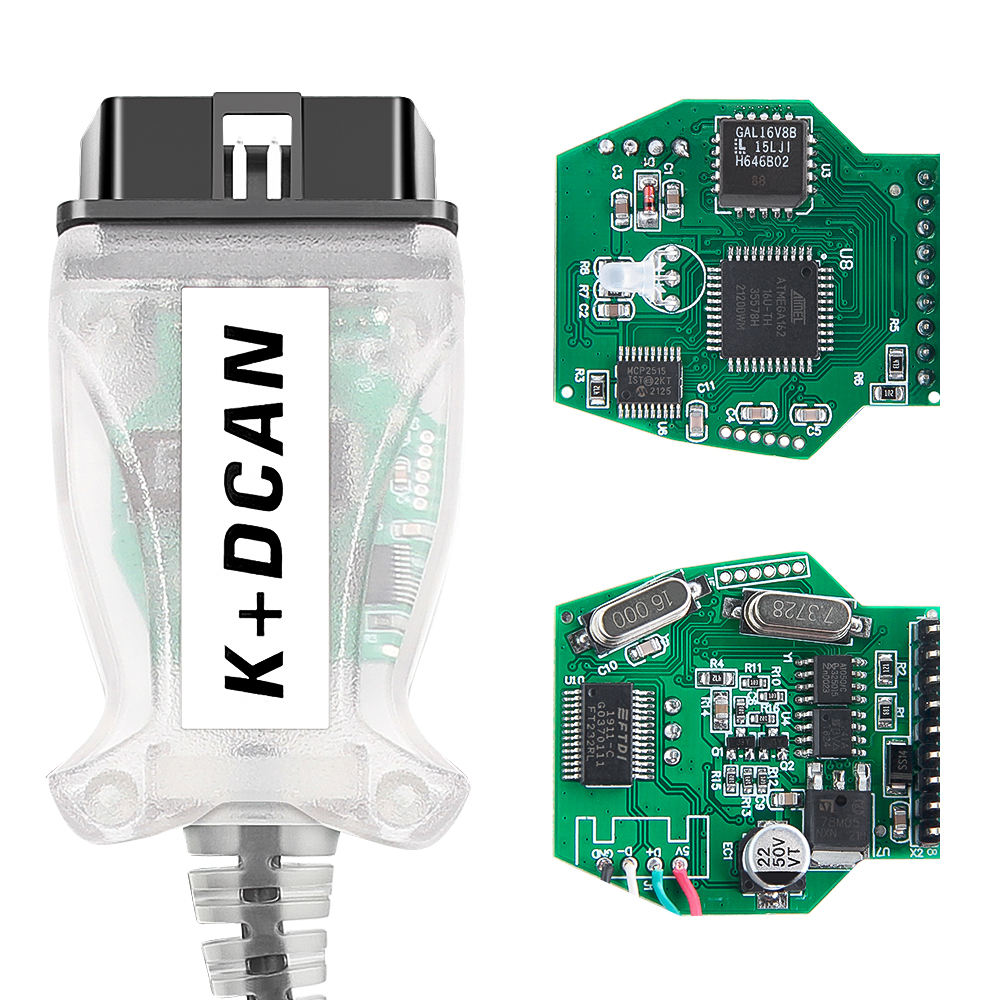

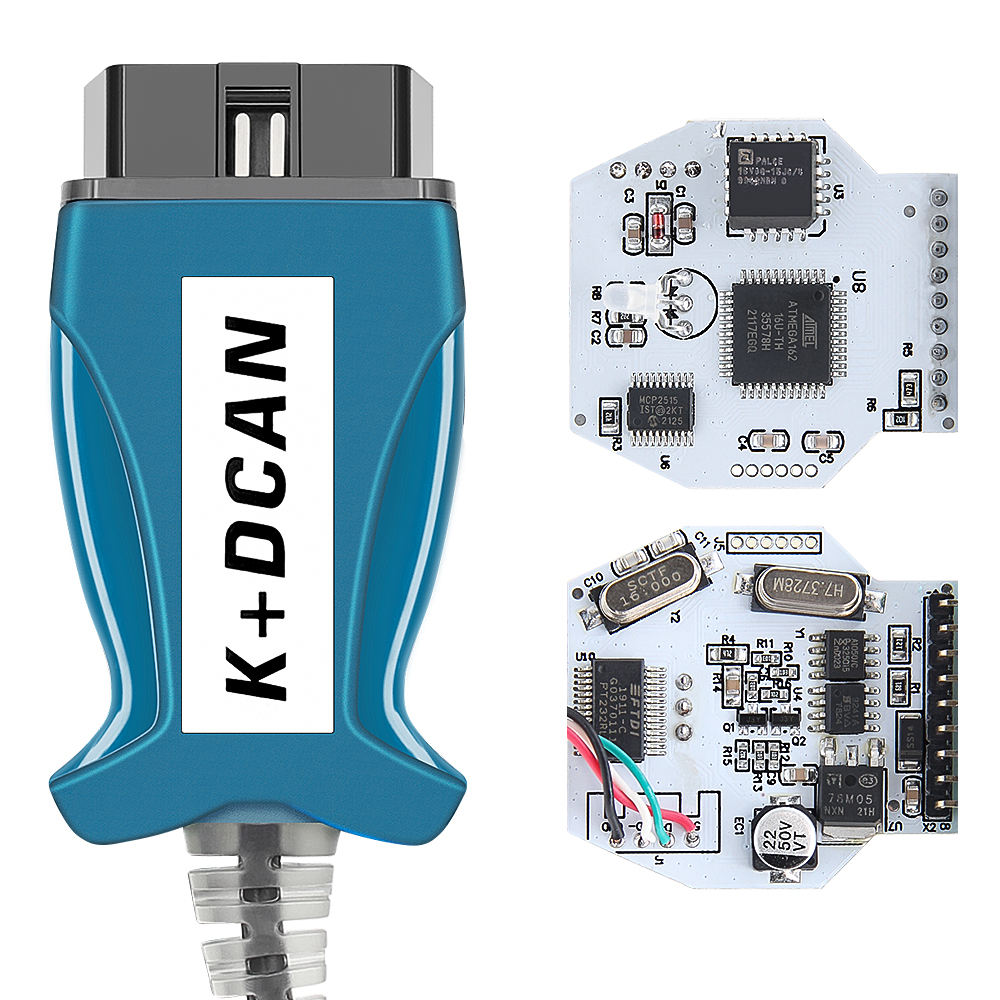

Kabeln bygger på den populära FTDI FT232RL‑kretsen, vilket är en av de mest pålitliga USB‑till‑seriell‑kretsarna på marknaden. Denna krets ger stabil anslutning till datorer via USB och stöder höga överföringshastigheter. En inbyggd switch gör det möjligt att växla mellan K‑Line‑protokollet (för äldre fordon) och D‑CAN (för nyare fordon). Inofficiella manualer och produktbeskrivningar anger att kabeln kan användas för fullständig diagnos, felkodsläsning, anpassningar, kodning och programmering.

Kabeln i kontext – varför den behövs

Sedan mitten av 1990‑talet använder BMW elektroniska styrmoduler som kommunicerar via OBD‑porten. Tidiga modeller använde den serie‑baserade K‑Line (KWP1281 och KWP2000), medan senare modeller (från cirka 2007) gick över till D‑CAN och PT‑CAN, som använder CAN‑bus på 500 kbit/s. Att kunna växla mellan dessa signaler gör att verktyget passar ett stort antal fordon, vilket sparar kostnader för bilägare och små verkstäder. Enligt beskrivningar från återförsäljare kan kabeln även hantera standard BMW‑protokoll för äldre bilar och möjliggöra ett komplett diagnostiskt bibliotek som motsvarar OMNITEC‑gränssnittet.

Huvudfunktioner och fördelar

Vad kabeln kan göra

• Läsa och radera felkoder: Enheten kan hämta motorkoder (P‑klasser), transmissionskoder, ABS/ESP‑koder och komfort‑modul‑felminnen. Det gör att du snabbt identifierar orsaken till tänd motorlampa eller andra varningslampor.

• Adaptationer (anpassningar): Justera parametervärden efter komponentbyten, till exempel stryckvärden för tändspolar, injektorer eller servicelägen.

• Kodning: Aktivera eller avaktivera dolda funktioner (t.ex. komfortblinkers, fällbara speglar), byta språk i instrumentpanel, eller konfigurera LED‑bakljus.

• Programmering: Ladda ny firmware till styrdon och reprogrammera styrenheter efter uppgraderingar.

• Fullt diagnosstöd: Verktyget erbjuder alla funktioner som finns i OMNITEC‑gränssnitt och motsvarar professionella BMW‑verktyg i förmåga.

Tekniska fördelar

• Integrerad FTDI FT232RL‑chip: Ger stabil USB‑anslutning och stöd för både höghastighets‐ (D‑CAN/PT‑CAN) och låg­hastighetskommunikation (K‑CAN, K‑Line).

• Växlande switch: En fysisk knapp på kabeln gör det möjligt att växla mellan K‑Line för äldre bilar och D‑CAN för nyare modeller. Detta är särskilt användbart eftersom vissa modeller (cirka 2007–2010) kräver K‑Line för vissa moduler och D‑CAN för andra.

• Snabb dataöverföring: Search‑resultat beskriver kabeln som ett snabbt diagnostiskt gränssnitt med hög data­överföringshastighet.

• Bredd av stödda protokoll: Förutom K‑Line (ISO 9141‑2, ISO 14230), hanterar den även D‑CAN (500 kbit/s) och PT‑CAN för drivlinan samt K‑CAN (100 kbit/s) för kaross‑moduler. Enligt produktbeskrivningar finns två kommunikationslinor inbyggda för K‑ och D‑CAN.

• Kompatibilitet med INPA/Ediabas och ISTA: Enheten fungerar med populära programvaror som INPA, Ediabas, NCS Expert, WinKFP, Tool32, Rheingold (ISTA+) och Bimmercode. Detta gör kabeln till en flexibel lösning för både hobbybrukare och professionella verkstäder.

• Stöd för avancerade funktioner: Utöver vanliga diagnoser möjliggör kabeln kort kontroll (statusförfrågningar), loggning av live‑data, reset av serviceindikator, batteriregistrering (IBS) samt justering av adaptationsvärden för automatautor etc.

Varför denna kabel över andra alternativ

När du jämför med enklare OBD2‑läsare är K DCAN‑kabeln mer kraftfull. Den låter användaren läsa ECU‑data i realtid och ger full åtkomst till alla moduler. Den är dessutom betydligt billigare än originalverktyg men levererar enligt listade källor alla funktioner som OMNITEC‑gränssnittet och proffsnivå‑verktyg gör.

Stödda protokoll och databus

För att förstå hur kabeln fungerar är det viktigt att känna till de olika databusarna i BMW‑bilar:

• K‑Line (KWP1281/KWP2000): En seriell linje som används av tidiga E‑serier (t.ex. E36, E39, E46) från början av 1990‑talet fram till omkring 2006. K‑Line kommunicerar på 9600 bit/s eller 10,4 kbit/s och används för enkelt utbyte av diagnostiska kommandon.

• K‑CAN (Body CAN): Introducerades runt 2004 på E85/E87‑modeller och används för karossfunk­tioner som komfort, dörrar och belysning. K‑CAN körs på cirka 100 kbit/s.

• D‑CAN och PT‑CAN: D‑CAN (Diagnostic CAN) är BMW:s standardiserade diagnostikbus som introducerades med E60/E90 och efterföljande modeller. Den körs på 500 kbit/s och används för drivlina och motorstyrning. PT‑CAN (Powertrain CAN) är inriktad på motor och växellåda; D‑CAN är en implementering för diagnos av dessa busar. Enligt produktbeskrivningar hanterar kabeln både snabba (500 kbit/s) D‑CAN/PT‑CAN och långsamma (100 kbit/s) K‑CAN.

Genom att tillhandahålla dessa protokoll säkerställer kabeln åtkomst till både äldre och nya modulnätverk.

Kompatibla BMW‑modeller

D‑CAN‐modeller (cirka 03/2007–2008 och senare)

I slutet av 2000‑talet började BMW använda D‑CAN för diagnos. Kabeln stöder bland annat följande modeller (enligt produktbeskrivningar och officiella listor):

1. E60 och E61 (5‑serien) – Produktionsår från mars 2007.

2. E83 (X3) – Efter september 2006.

3. E81 och E87 (1‑serien) – Från mars 2007.

4. E90, E91, E92, E93 (3‑serien) – Från mars 2007.

5. E70 (X5) – Ny modell (E70) lanserad 2006.

6. R56 (Mini) – Nya MINI Cooper (R56) från 2007.

7. E63/E64 (6‑serien) – Efter 2007 (ej listat men praktiskt).

8. E71/E72 (X6) – Använder D‑CAN.

K‑CAN/PT‑CAN kombination

Modeller efter 2008 använder främst D‑CAN/PT‑CAN men har fortfarande K‑CAN för karossmoduler. Kabeln klarar både dessa via sin switch och dolda konfigura­tioner. Detta gör att den kan användas med instrument såsom INPA, ISTA (Rheingold), NCS Expert och andra.

K‑Line‑modeller (äldre bilar)

För bilar från 1995 till 1998 behövs inte K‑Line via 16‑poligt OBD‑uttag, eftersom många hade 20‑pins BMW‑kontakt i motorrummet. Men när du använder en 20‑pin‑till‑OBD‑konvertering kan kabeln läsa K‑Line. Enligt en produktnotering är kabeln kompatibel med BMW‑bilar från 1995–1998 (utan K‑Line) och alla modeller från 1998 till mars 2008. Detta innebär att E36/E38/E39 (och delar av E46) kan diagnostiseras via K‑Line.

Installation och användningsguide

Förberedelser

1. Kontrollera datorn: Kabeln använder FTDI FT232RL‑drivrutiner, vilka är kompatibla med Windows XP/7/8/10. Vissa användare rapporterar att drivern har problem med USB 3.0‑portar; Microsoft saknar inbyggt stöd för FT232RL i äldre system. Använd vid behov en USB 2.0‑port.

2. Programvaror: Installera program såsom INPA/Ediabas, BMW Standard Tools eller ISTA+. Följ installationsmanualer för respektive mjukvara.

3. Rätt COM‑port: När FTDI‑drivrutinen har installerats, kontrollera i Enhetshanteraren vilken COM‑port som tilldelats. Justera inställningar (latency = 1 ms, FIFO = ena) för stabil dataöverföring.

4. OBD‑anslutning: Lokalisera bilens OBD2‑port (vanligtvis under instrumentpanelen på förarsidan). Vissa tidiga E‑serier har 20‑pins rund kontakt i motorrummet; då krävs en adapter från 20 pin till 16 pin.

Anslut och konfigurera kabeln

1. Vrid switchen: Sätt switchen på K‑Line‑läge (ofta markerad med “K” eller “1”) om du diagnostiserar en bil tillverkad före 2007 eller om du arbetar med moduler som kräver K‑Line. Sätt den på D‑CAN‑läge (“D” eller “2”) för nyare bilar eller moduler.

2. Anslut till bilen: Plugga in 16‑pin‑kontakten i bilens OBD2‑uttag. Anslut sedan USB‑änden till datorn.

3. Starta programmet: Öppna INPA, ISTA eller motsvarande. Välj rätt bilmodell och ECU.

4. Kör diagnos: Utför en fullständig scanning av felkoder, anpassningar eller kodningar. För att rensa felkoder, välj “Clear Fault Memory”. För anpassningar, navigera till funktionen för adaptionsåterställning (t.ex. för automatautor).

5. Logga realtidsdata: För att övervaka motorparametrar i realtid, gå till Live Data och välj de sensorvärden du vill se. Verktyget visar mätningar i grafer eller tabeller.

6. Kodning och programmering: Innan du programmerar ECU‑firmware, säkerhetskopiera alltid originaldata. Använd WinKFP för mjukvaruuppdateringar och NCS Expert för kodning. Se till att bilen är ansluten till en stabil strömkälla.

Tilläggstips

• Ladda bilens batteri: Under programmering kan moduler dra mycket ström. Använd en batteriladdare eller agm‑stöd.

• Antivirusprogram: Inaktivera antivirus temporärt under installation av FTDI‑drivrutiner och Standard Tools; en del antivirus blockerar drivrutinerna.

• Backup: Före kodning, skapa backup av fa‑ och fde‑filer i NCS Expert och spara spårfil (trace file).

Vanliga frågor (FAQ)

Vilka BMW‑modeller stöds?

Kabeln fungerar med de flesta BMW E‑seriemodeller mellan 1995 och 2013 samt vissa tidiga F‑serier. Specifikt stöds modeller som E60/E61, E83, E81/E87, E90–E93, X5 E70 och Mini R56. För bilar tillverkade efter 2013 (F‑serien) kan mer avancerade ENET‑kablar eller ICOM Next krävas.

Fungerar kabeln på Mac eller Linux?

Ja, i viss utsträckning. FTDI‑drivrutiner finns för macOS och Linux. Programvarorna INPA, NCS Expert och WinKFP är dock endast kompatibla med Windows. Du kan använda en virtuell Windows‑miljö via Boot Camp eller virtualisering. För Linux finns öppen källkods‑programvaror som ediabaslib och pybmwscanner, men funktionaliteten kan vara begränsad.

Hur växlar jag mellan D‑CAN och K‑Line?

Kabelns fysiska switch växlar antingen de PIN6/PIN14 (D‑CAN) eller PIN7 (K‑Line) mot FTDI‑kretsen. För K‑Line‑läge slås D‑CAN‑ledningen av och K‑Line aktiveras. För D‑CAN‑läge är både pin 6 och 14 anslutna för differential CAN.

Kan kabeln arbeta med andra program än INPA?

Ja. Search‑resultat indikerar att K+DCAN‑kabeln fungerar med INPA, ISTA, Bimmergeeks, Bimmercode och andra program som stödjer FTDI‑baserade adapter. Den kan även användas med VAG EDIABAS Tools (Menad), F‑seriens Deep OBD och andra open‑source‑bibliotek.

Vilka problem kan uppstå vid installation?

• USB 3.0‑kompatibilitet: Enligt användarrapporter saknar vissa operativsystem drivrutinsstöd för FT232RL via USB 3.0. Microsofts stöd är bristfälligt, så det rekommenderas att använda en USB 2.0‑port.

• Fel COM‑port: Om diagnosprogrammet inte hittar kabeln, kontrollera Enhetshanteraren och justera COM‑port samt latensinställning till 1 ms.

• Switch‑läge: Felaktigt switchläge gör att ingen kommunikation sker. Om du inte får kontakt med bilen, prova att byta mellan K‑ och D‑lägen.

• Programvarukonflikter: Flera BMW‑program kan installera olika versioner av Ediabas. Använd den version som ingår i det kit du installerar; att blanda versioner kan orsaka anslutningsfel.

Är kabeln säker att använda?

Ja, förutsatt att du följer installationsanvisningar. Kabeln ger endast passiv åtkomst och sänder kommandon på samma sätt som professionell utrustning. Vid programmering finns risk för att en modul blir oresponsiv om processen avbryts; därför ska du alltid säkerställa att strömförsörjningen är stabil.

Tips & Råd för effektiv användning

• Använd rätt mjukvara: För grundläggande felsökning räcker INPA. För kodning använder du NCS Expert och för programuppdateringar WinKFP. Program som Tool32 ger avancerade expertfunktioner för modulkommandon.

• E-learning och forum: BMW‑communityn har många guider (1addicts, bimmerforums) som beskriver hur du kodar speciella funktioner. Sök efter instruktioner för just din modell.

• Säkerhetskopiering: Innan du laddar ny firmware, läs av nuvarande konfiguration och spara backup. Det gör att du kan återställa om något går fel.

• Korrekt ström: Om du programmerar med tändningen på, koppla en batteriladdare på minst 50 A för att undvika spänningsfall.

• Förvara kabeln säkert: FTDI‑chippet är känsligt mot statisk elektricitet. Förvara i antistatpåse när den inte används.

Förpackningsinnehåll

Kabelsetet är ofta enkelt förpackat, men innehåller allt som behövs för att komma igång:

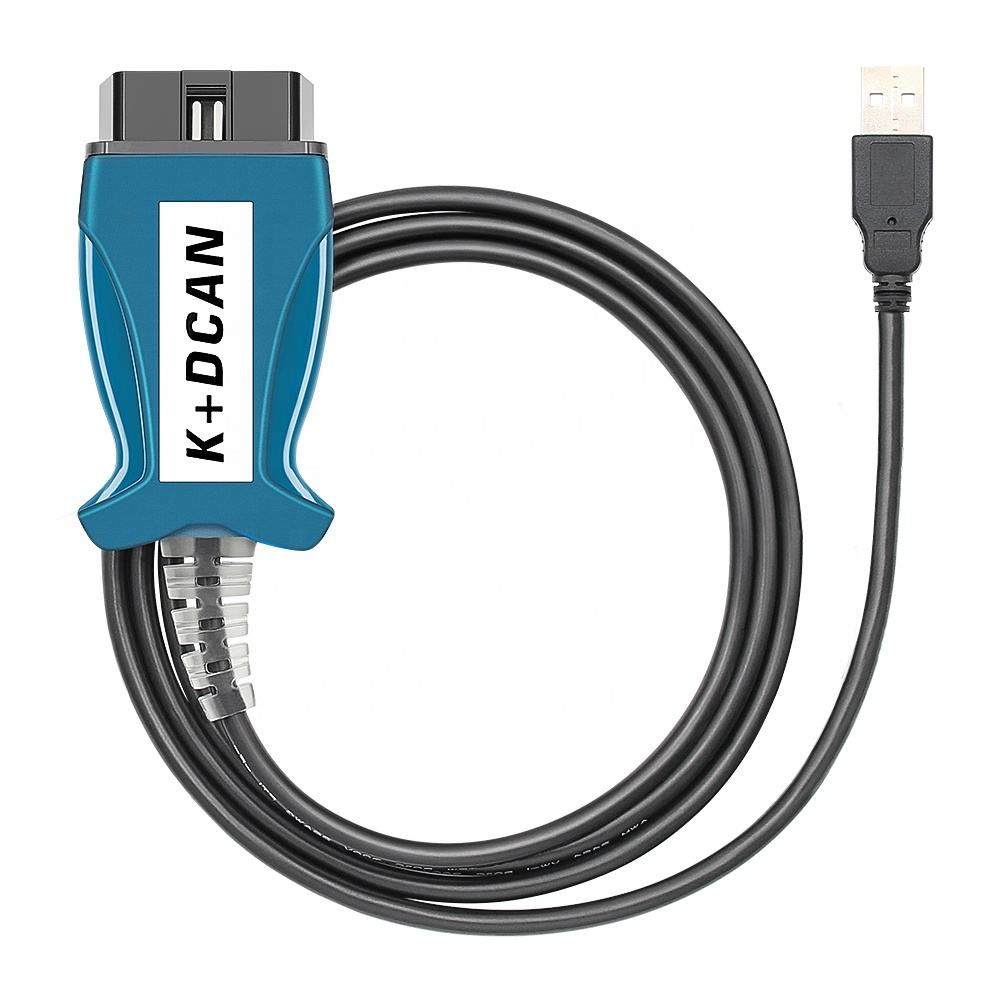

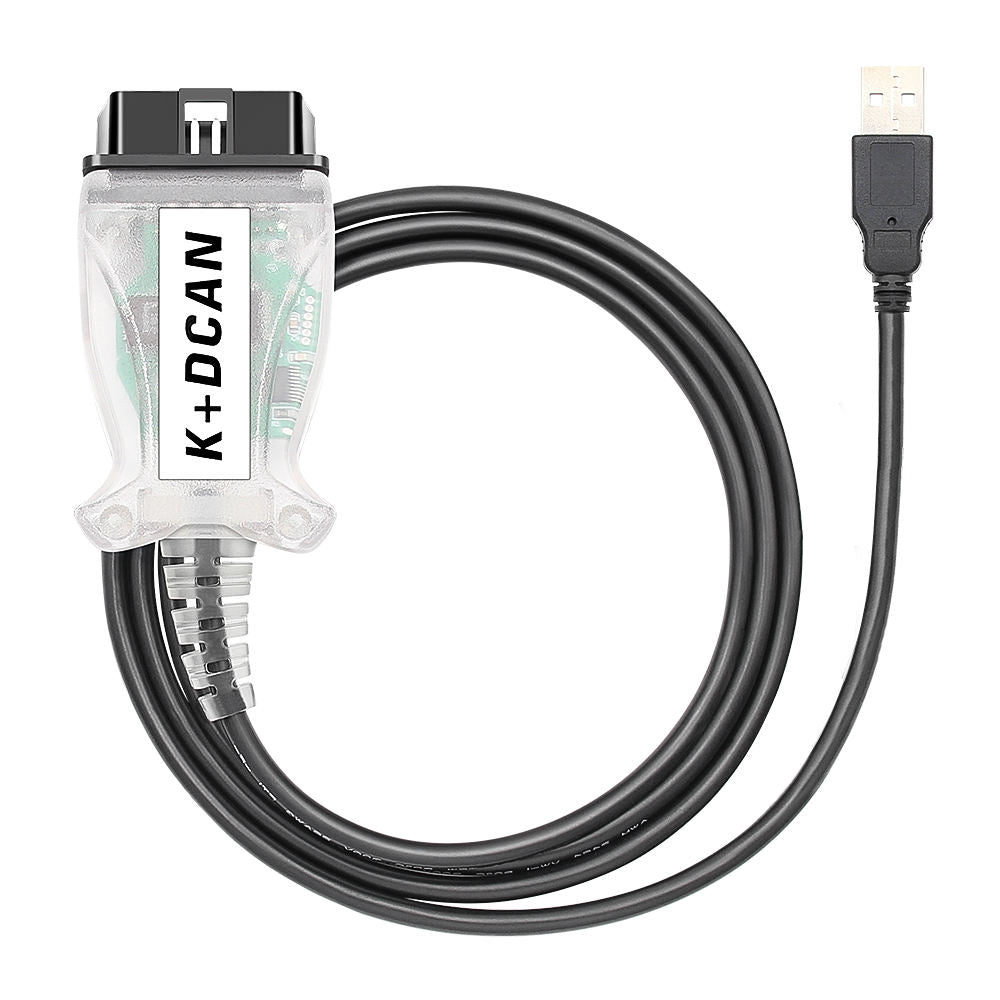

• 1 × K DCAN USB‑kabel – Med integrerad FT232RL‑chip och växlande switch.

• 1 × USB‑anslutning – 1,5 m kabel för anslutning till dator.

Viktiga notiser och ansvar

• Endast för BMW‑bilar: Kabeln är framtagen för BMW‑modeller och vissa Mini‑bilar. Användning på andra bilmärken rekommenderas inte.

• Observera regionala skillnader: OBD2 började införas vid olika tider i olika regioner; därför är inte alla fordon från 1996 automatiskt kompatibla. En del japanska och koreanska märken hade egna diagnosportar.

• Felaktig användning: Kodning och programmering innebär risk för ofunktionella moduler. Följ alltid guider och säkerhetskopiera data.

• Garantier och support: Third‑party‑kablar har ofta begränsad garanti. Vissa leverantörer erbjuder support; kontrollera detta innan köp.

Sammanfattning

K DCAN USB Interface OBD2 Auto Scanner Tool är ett kraftfullt och prisvärt verktyg för BMW‑ägare och verkstäder som vill ha fullständig kontroll över sina fordon. Enheten kombinerar snabb CAN‑bus (D‑CAN/PT‑CAN) och långsamma K‑Line/K‑CAN‑protokoll i samma kabel och använder en robust FTDI FT232RL‑krets med växlande switch. Enligt sammanställningar från olika produktannonser har kabeln samma funktionalitet som professionella OMNITEC‑verktyg och gör det möjligt att läsa och rensa felkoder, utföra anpassningar, koda dolda funktioner och till och med programmera styrdon.

Kabeln är kompatibel med de flesta BMW‑modeller mellan 1995 och 2013, inklusive E60/E61, E81/E87, E90–E93, X5 E70 och Mini R56. Den ger snabb dataöverföring via D‑CAN (500 kbit/s) men kan också kommunicera med äldre K‑Line‑moduler. Med livlig support från BMW‑communityn, livstids gratis uppdateringar och en mängd guider online är detta ett oumbärligt verktyg för alla som vill felsöka, anpassa och förstå sin BMW på djupet.
