KONNWEI KW680 – OBD2/EOBD/CAN Felkodsläsare med DTC-uppslag, Livedata & O2-sensortest

Kortversion – snabb överblick

KONNWEI KW680 är en handhållen OBD2/EOBD/CAN-felkodsläsare som täcker motor- och emissionsdiagnos på OBD2-kompatibla fordon. Den läser/avlägsnar felkoder (DTC), visar livedata, freeze frame, I/M-readiness, genomför O2-sensortest och on-board monitor test samt erbjuder DTC-uppslag, modulöversikt och BAT-check. Den 2,4” färgskärmen och inbyggda högtalaren ger tydlig återkoppling, och du kan spara/recensera data samt skriva ut via PC.

Jämfört med KW850 är skillnaden främst skärmstorlek och knapplayout (KW850 har större skärm och fler navigationsknappar). Mjukvarufunktionerna är i stort sett likvärdiga. KW680 passar dig som vill ha en smidig skanner för daglig felsökning, kontroll inför besiktning och underhåll. För dig som vill ha fristående verktyg i fler modeller – se våra handhållna felkodsläsare.

Introduktion

KW680 är utvecklad för att snabbt identifiera varför Check Engine-lampan lyser och för att ge överblick över motorns utsläppsrelaterade system. Med DTC-läsning/rensning, I/M-readiness, livedata och O2-test kan du felsöka effektivt och bekräfta åtgärd efter reparation. Verktyget stöder flera språk (bl.a. Engelska, Spanska, Portugisiska, Franska, Ryska, Tyska, Nederländska, Italienska) och har inbyggd DTC-databas för snabb felkodstolkning.

KW680 är idealisk för hobby, verkstad och bilhandlare som behöver ett fristående, pålitligt verktyg för OBD2/EOBD/CAN. Du ansluter via 16-pin OBD-porten – ingen separat app krävs. För trådlösa adaptrar och mobilappar, se Vgate/vLinker.

Specifikationer

  • Produkttyp: Digital handhållen motoranalysator / felkodsläsare
  • Modell: KONNWEI KW680
  • Matning: 12 V via fordonets OBD2-uttag

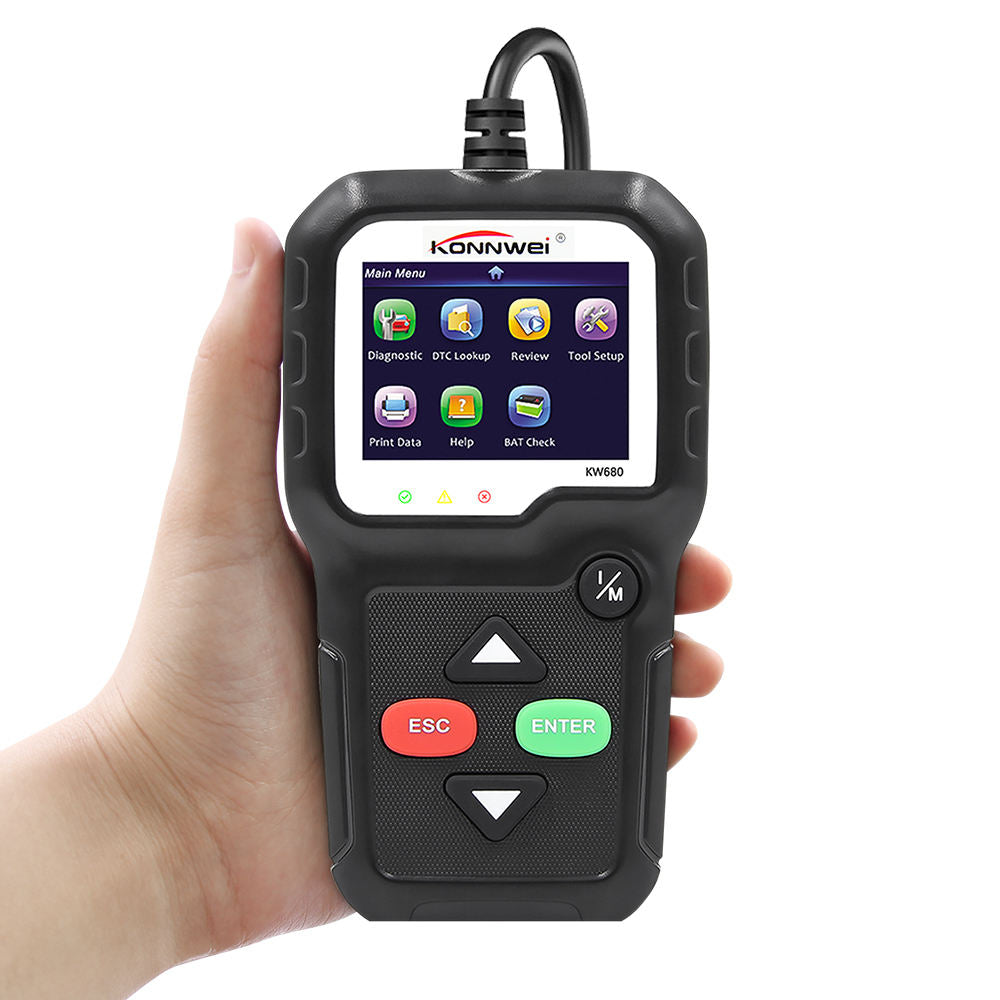

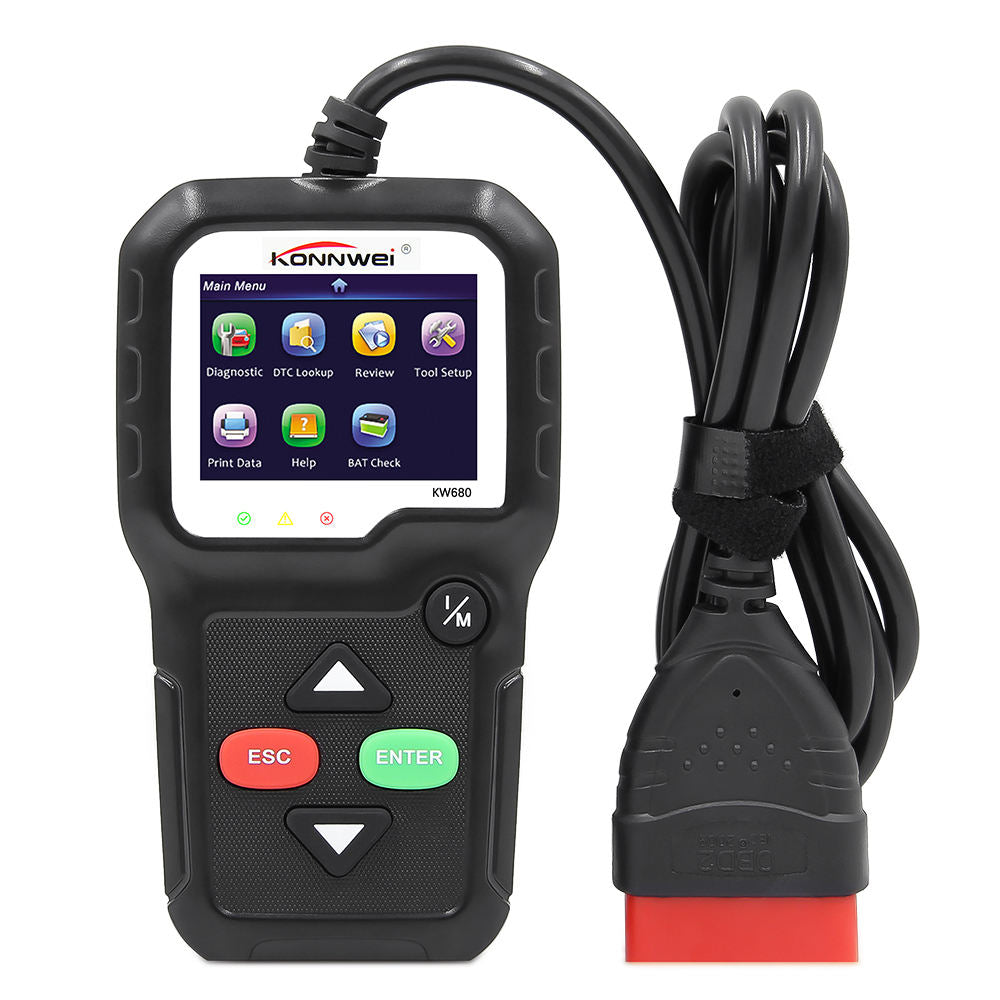

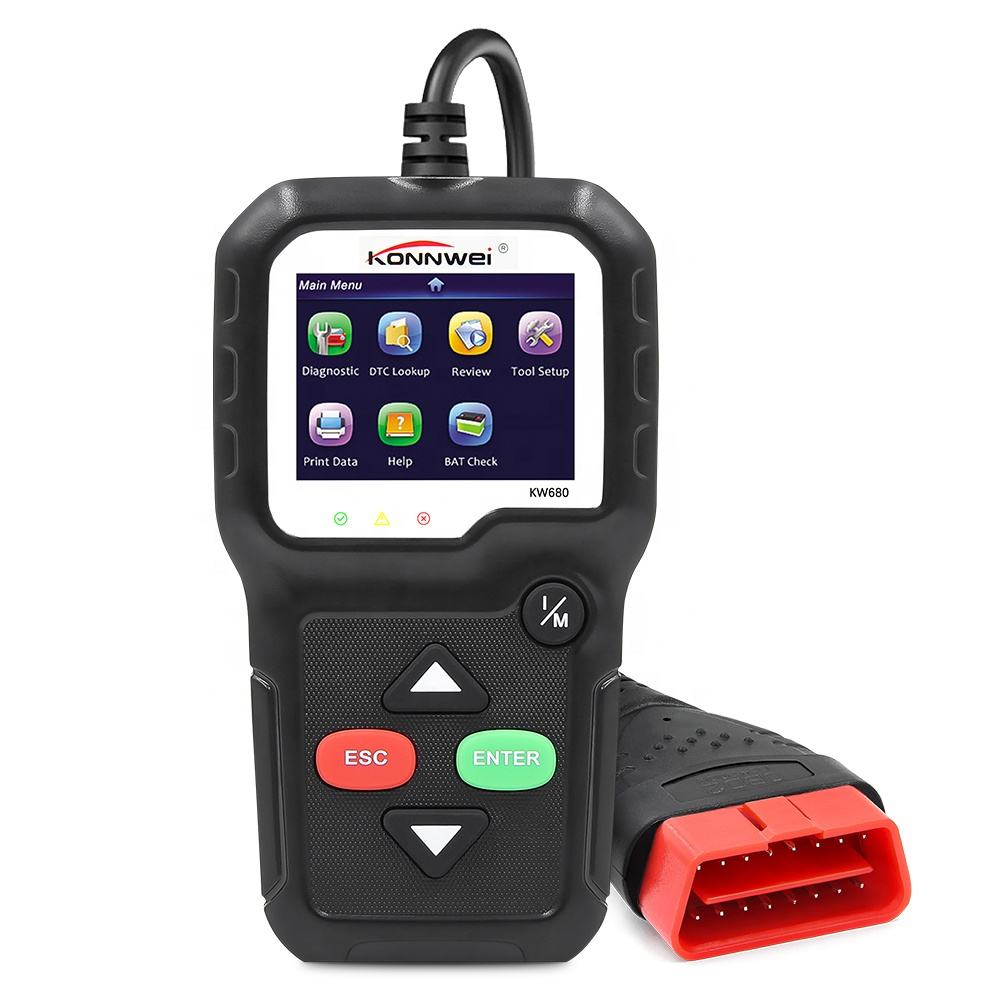

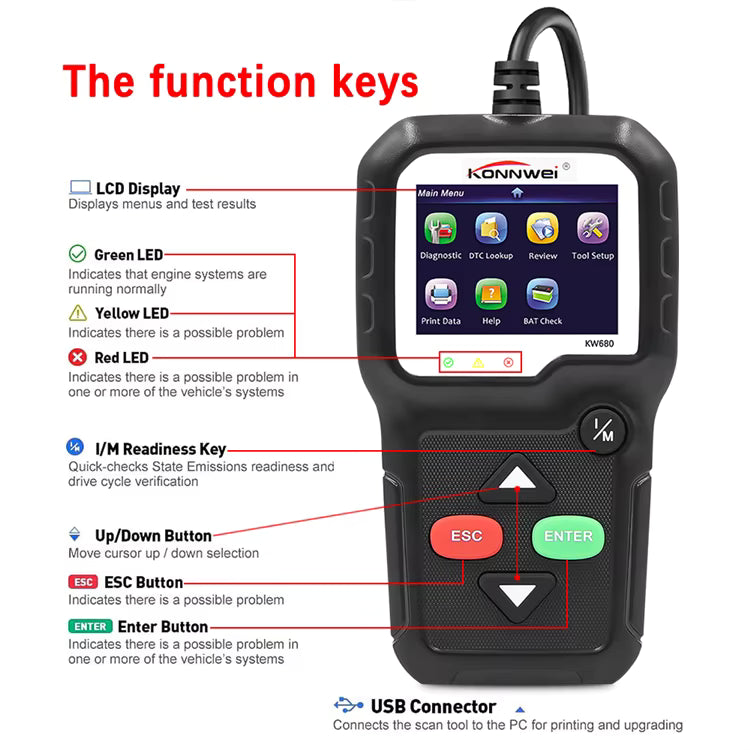

  • Skärm: 2,4" TFT färgdisplay, inbyggd högtalare

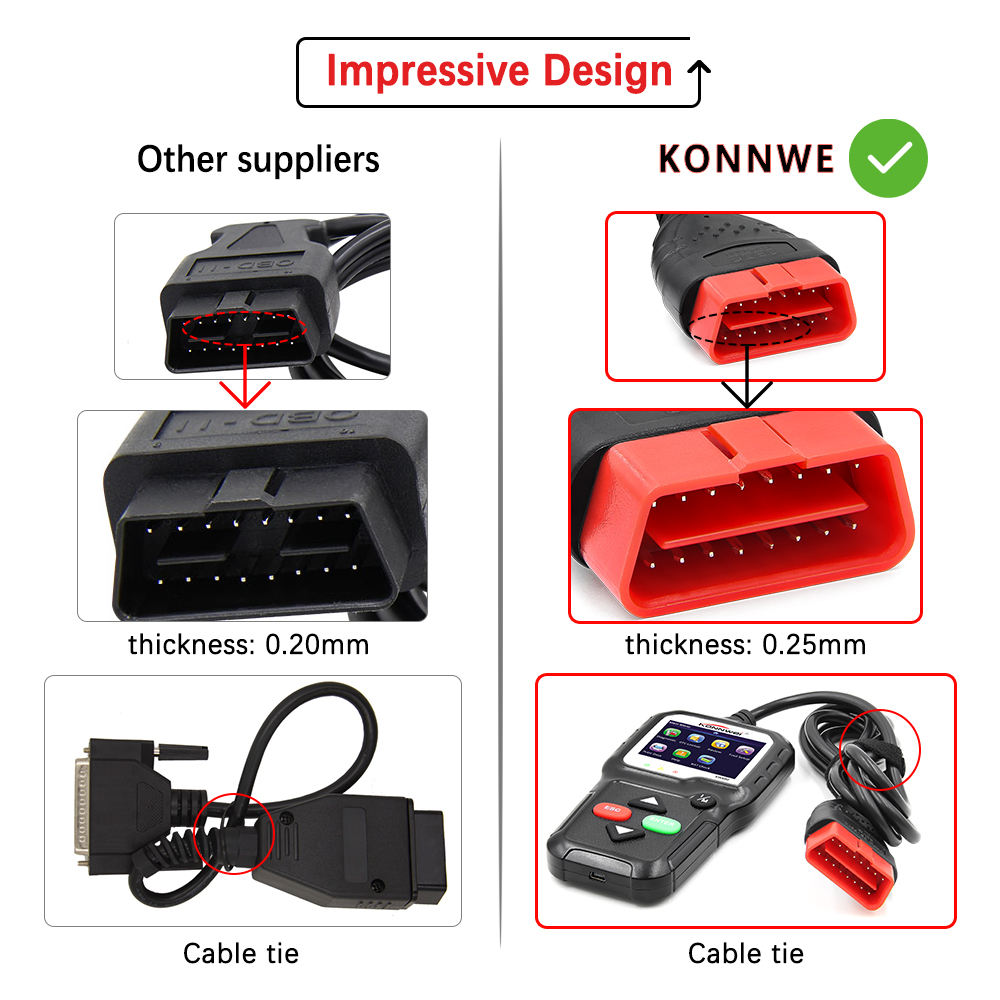

  • Anslutning: 16-pin OBD2 (DLC)
  • Material: ABS

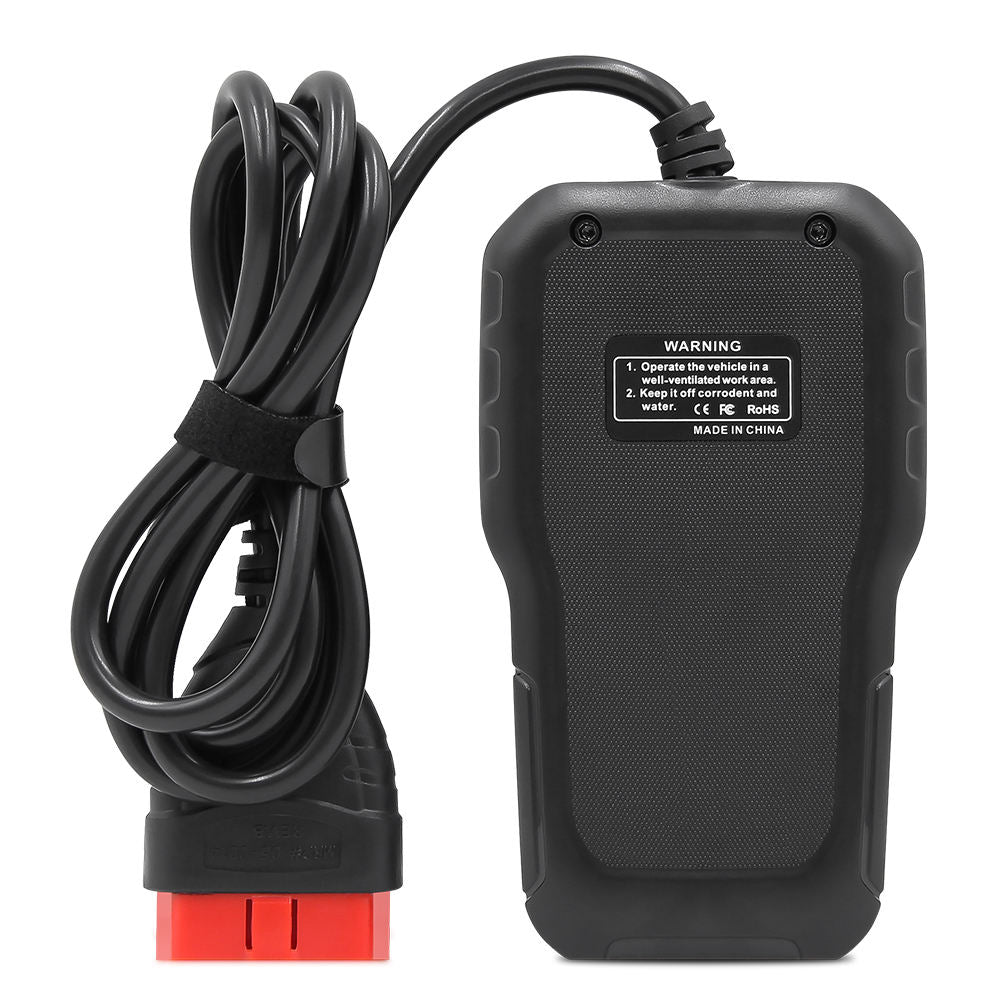

  • Certifikat: CE, FCC, RoHS
  • Språk i enheten: Engelska, Spanska, Portugisiska, Franska, Ryska, Tyska, Nederländska, Italienska

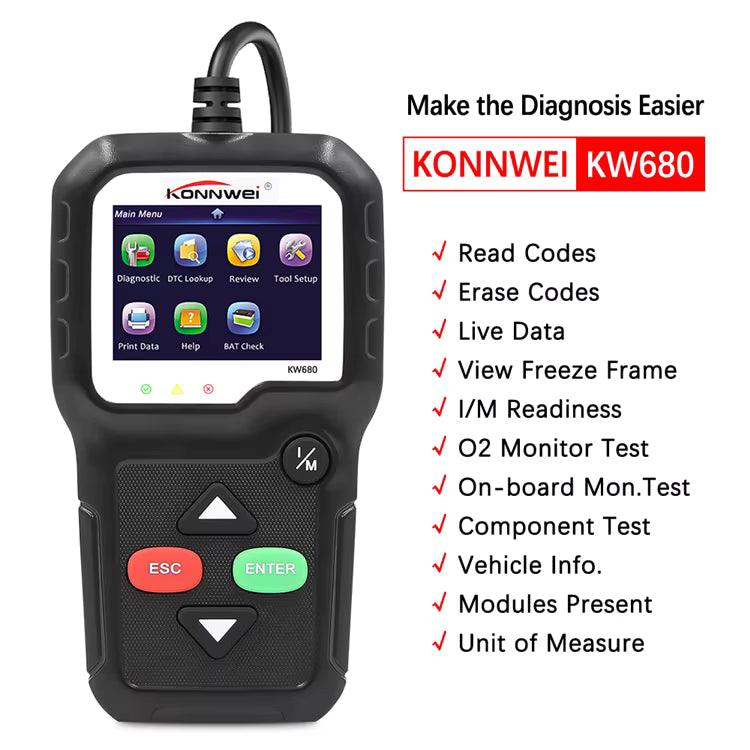

  • Funktioner: Läs/ta bort felkoder, livedata, freeze frame, I/M-readiness, O2-monitor test, on-board monitor test, component test (triggar ECU-test), vehicle info (VIN/CALID/CVN), batteritest (BAT check), modules present, DTC lookup, review & print data
  • Kompatibel drivlina: 12 V bensin/diesel/hybrid med OBD2/EOBD

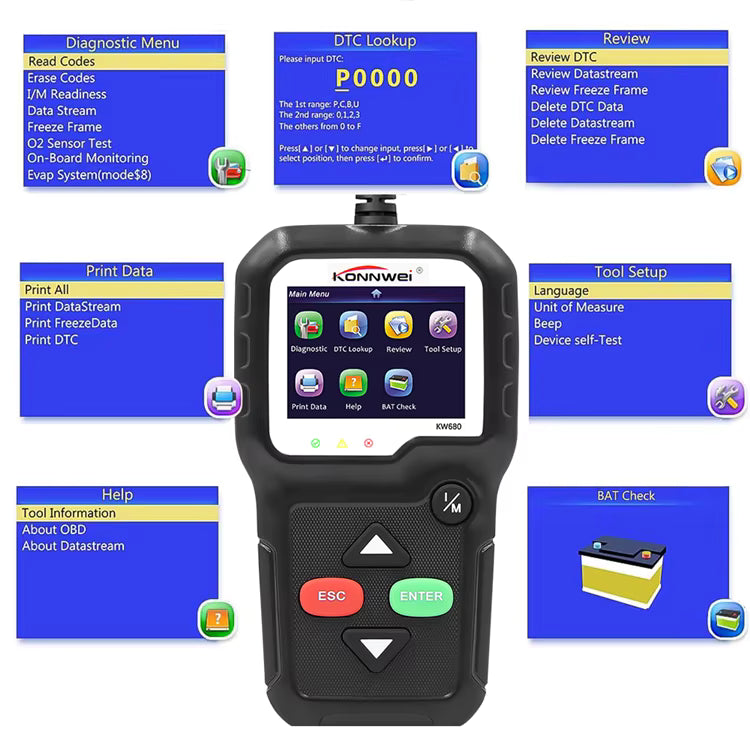

Funktioner & användningsområden

  • Read Codes: Identifiera vilka delar av emissionssystemet som orsakar fel (P0xxx/P1xxx m.fl.).
  • Erase Codes: Rensa felkoder efter åtgärd (tändning ON, motor AV). Notera att monitorer nollställs.
  • Live Data: Visa realtidsvärden – t.ex. RPM, ECT, IAT, MAP/MAF, STFT/LTFT, O2, tändning, hastighet.
  • Freeze Frame: Snabb ögonblicksbild av sensordata när felet sattes – avgörande för felsökning.
  • I/M Readiness: Överblick av emissionsmonitorernas status inför besiktning.
  • O2 Monitor Test: Visa ECU:s senaste O2-sensortest (ej livevärden) – stöds ej på alla bilar.
  • On-Board Monitor Test (Mode $06): Avläsning av specifika övervakningstester (komponent-/systemtester).
  • Component Test (Mode $08): Initiera vissa testkommandon via ECU där fordonet stöder det.
  • Vehicle Info (Mode $09): VIN/CALID/CVN där tillgängligt.
  • BAT Check: Översiktlig batteristatus via OBD – bra vid start-/laddningsrelaterad felsökning.
  • Modules Present: Protokoll/kommunikationsöversikt.
  • DTC Lookup: Inbyggd felkoddatabas för snabb tolkning.
  • Review/Print: Spela upp sparade data och skriv ut via PC.

Obs: Funktioner beror alltid på vad fordonets ECU exponerar via OBD2.

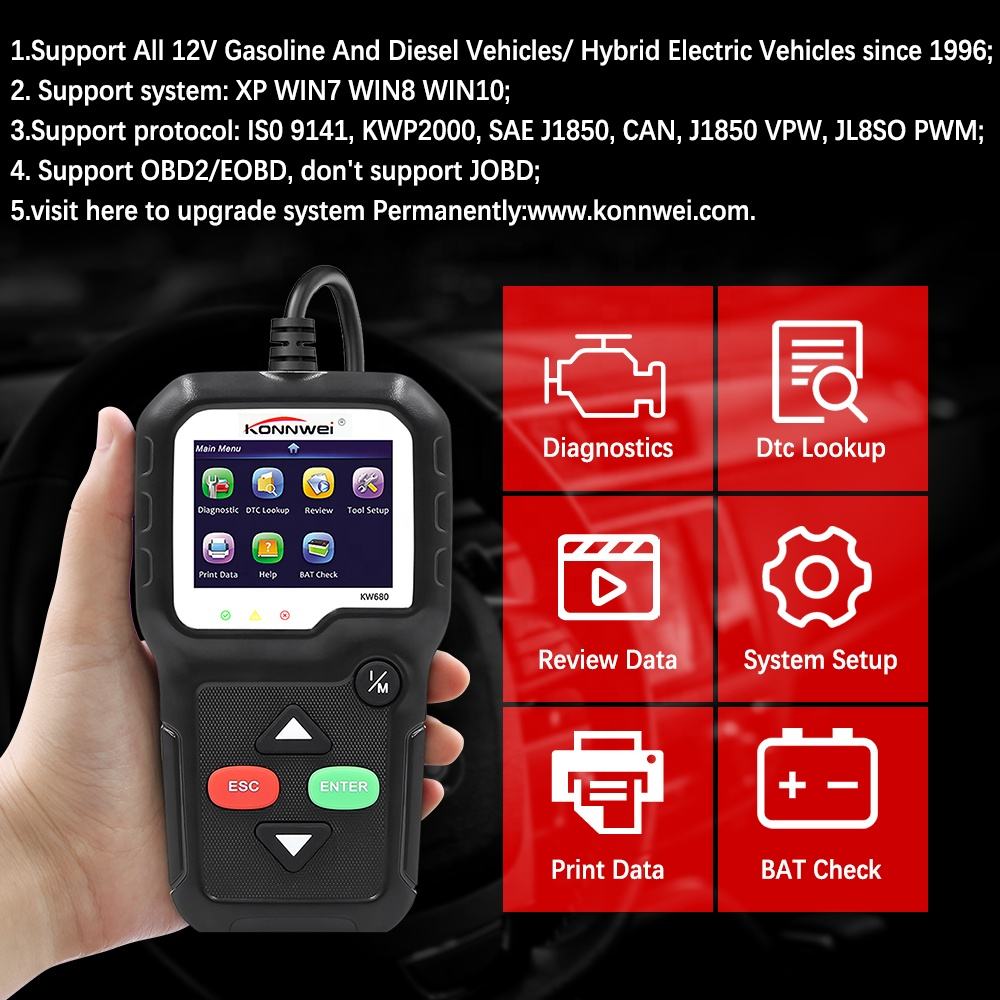

Stödda protokoll & fordonskompatibilitet

KW680 fungerar på fordon som uppfyller OBD2/EOBD-standarden och har 16-pin OBD2-uttag:

  • USA: Personbilar/lätta lastbilar från 1996+
  • EU: Bensin ≈2001+, Diesel ≈2004+
  • Kanada: ≈1998+
  • Kina: Standard OBD2 ≈2011+
  • Japan/Korea: OBD2-stöd kan variera; vissa modeller senare – kontrollera fordonsspecifik info

Stödda bilmärken (exempel, OBD2-standard): Chrysler, Ford, GM, Jeep; Alfa Romeo, Saab, Opel/Vauxhall, Audi, SEAT, Peugeot, Bentley, Škoda, Daewoo, Mercedes-Benz, Daihatsu, Land Rover, BMW, Citroën, Volvo, Fiat, VW, Jaguar; Kia, Isuzu, Honda, Mitsubishi, Hyundai, Dacia, Lexus, Mazda, Nissan, Subaru, Suzuki, Toyota m.fl.

Begränsningar & notiser: Ryska bilmärken före 2012 (VAZ, UAZ, LADA) stöds normalt inte. Fungerar inte på Renault lastbilar och vissa SsangYong. En del modeller/regioner har sen OBD2-implementering – kompatibilitet kan variera.

Manual & steg-för-steg-guide

Förberedelser

  1. Lokalisera bilens OBD2-uttag (DLC) – oftast under instrumentpanelen vid förarplats.
  2. Säkerställ stabil batterispänning (svag spänning kan ge kommunikationsfel).
  3. Starta KW680 och välj språk i menyn vid behov.

Snabb felsökning

  1. Anslut KW680 till 16-pin OBD2 med tändningen AV.
  2. Slå tändning till ON (motorn av). Enheten identifierar protokollet automatiskt.
  3. Välj Read Codes → notera DTC och beskrivningar.
  4. Öppna Freeze Frame för att se data när felet uppstod.
  5. Kontrollera I/M Readiness inför besiktning.
  6. Åtgärda grundorsaken → välj Erase Codes för att släcka lampan och nollställa monitorer.

Livedata & grafer

  1. Öppna Live Data. Markera relevanta PIDs (t.ex. RPM, ECT, STFT/LTFT, O2, MAP/MAF).
  2. Visa som numeriskt eller graf. Begränsa antalet PIDs för snabbare uppdatering.
  3. Spara logg och använd Review/Print för dokumentation.

O2 & on-board tester

  • O2 Monitor Test: Visar ECU:s senaste testresultat (ej live). Resultat varierar per bil.
  • On-Board Monitor (Mode $06): Analysera komponent-/övervakningstester och gränsvärden (Pass/Fail).
  • Component Test (Mode $08): Initierar utvalda tester via ECU om fordonet stöder det. Följ fordonets serviceinstruktioner.

Utskrift

  1. Anslut KW680 till PC enligt manual.
  2. Överför sparade rapporter/loggar och skriv ut (format kan variera beroende på program).

Skillnad: KW680 vs. KW850

  • Skärm & knappar: KW850 har större skärm och fler navigationsknappar (bättre bläddring/översikt).
  • Mjukvara: I stort sett samma inre funktionalitet mellan modellerna.
  • Val: Välj KW850 om du vill ha större display och mer ergonomisk navigering. Välj KW680 för smidigare format och lägre pris.

Vanliga frågor (FAQ)

1. Läser KW680 ABS/airbag/BCM?

OBD2/EOBD fokuserar på motor/emission. För system som ABS/SRS krävs märkes- eller systemspecifika verktyg.

2. Fungerar den på alla bilar?

På OBD2/EOBD-kompatibla 12 V fordon med 16-pin uttag (se tidslinjer per region). Vissa modeller/regioner kan sakna full exponering.

3. Kan jag skriva ut rapporter?

Ja, via PC enligt manualen. Du kan även lagra data och granska i efterhand.

4. Släcker den motorlampan?

Ja – efter Erase Codes, förutsatt att felet är åtgärdat. Annars kan lampan tändas igen.

5. O2-testet visar inga värden?

Det visar ECU:s senaste testresultat och stöds inte på alla bilar. För live O2-värden, använd Live Data.

6. Vad innebär I/M-readiness?

Status för emissionsmonitorerna. Efter kodradering måste monitorerna åter bli ”Ready” via körprofil innan besiktning.

7. Stöd för diesel/hybrid?

Ja, så länge fordonet följer OBD2/EOBD och har 12 V-system.

8. Fungerar den med 24 V lastbil?

Nej, KW680 är avsedd för 12 V lättare fordon. För tungt/24 V, krävs andra verktyg/adaptrar.

Tips & bästa praxis

  • Spara före rensning: Dokumentera DTC + freeze frame innan du raderar – underlättar felsökning.
  • Välj rätt PIDs: 6–10 nyckelvärden ger snabbare grafer och tydligare analys.
  • Efter rensning: Kör en drive cycle för att få I/M-monitorer ”Ready” inför besiktning.
  • Spänningskvalitet: Låg spänning kan ge ”No Comm” och instabila mätningar.
  • Komplettera smart: Behöver du trådlös diagnos i mobil? Se Vgate/vLinker. Vill du jämföra fler fristående enheter? Se handhållna skannrar.

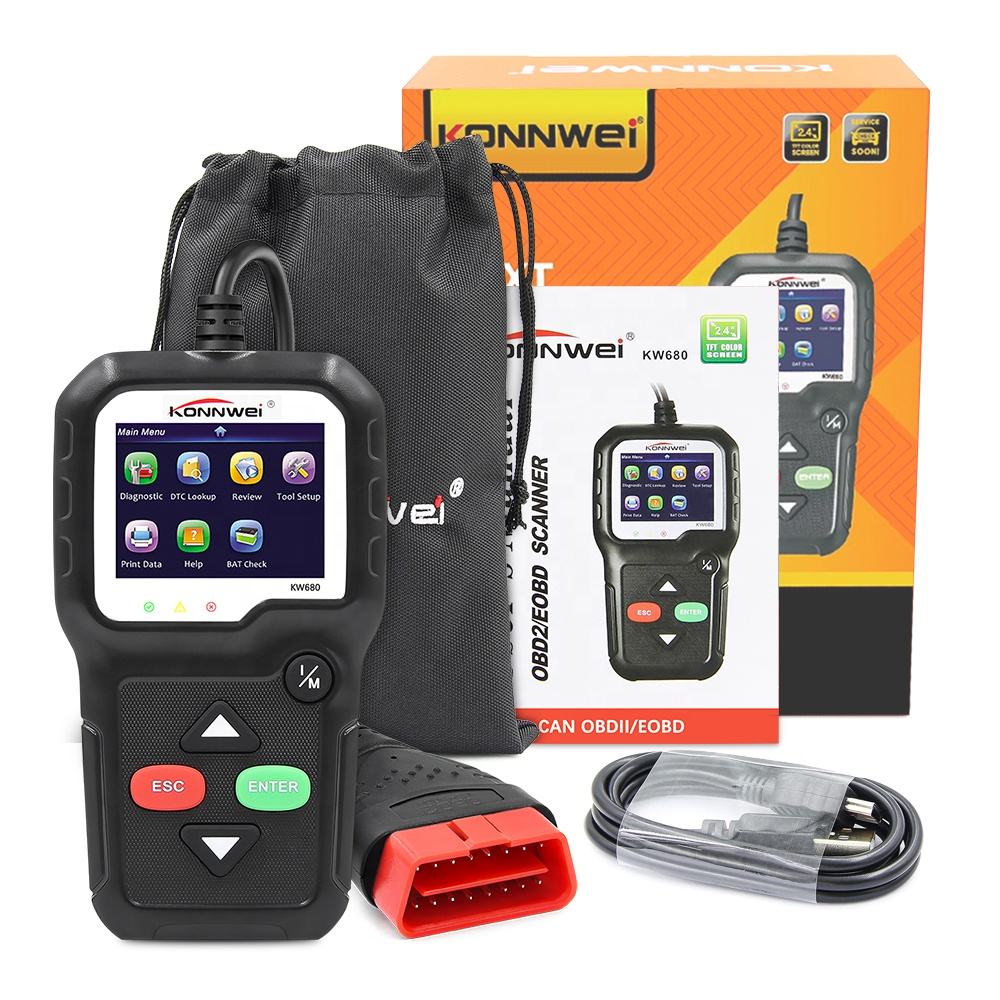

Förpackningsinnehåll

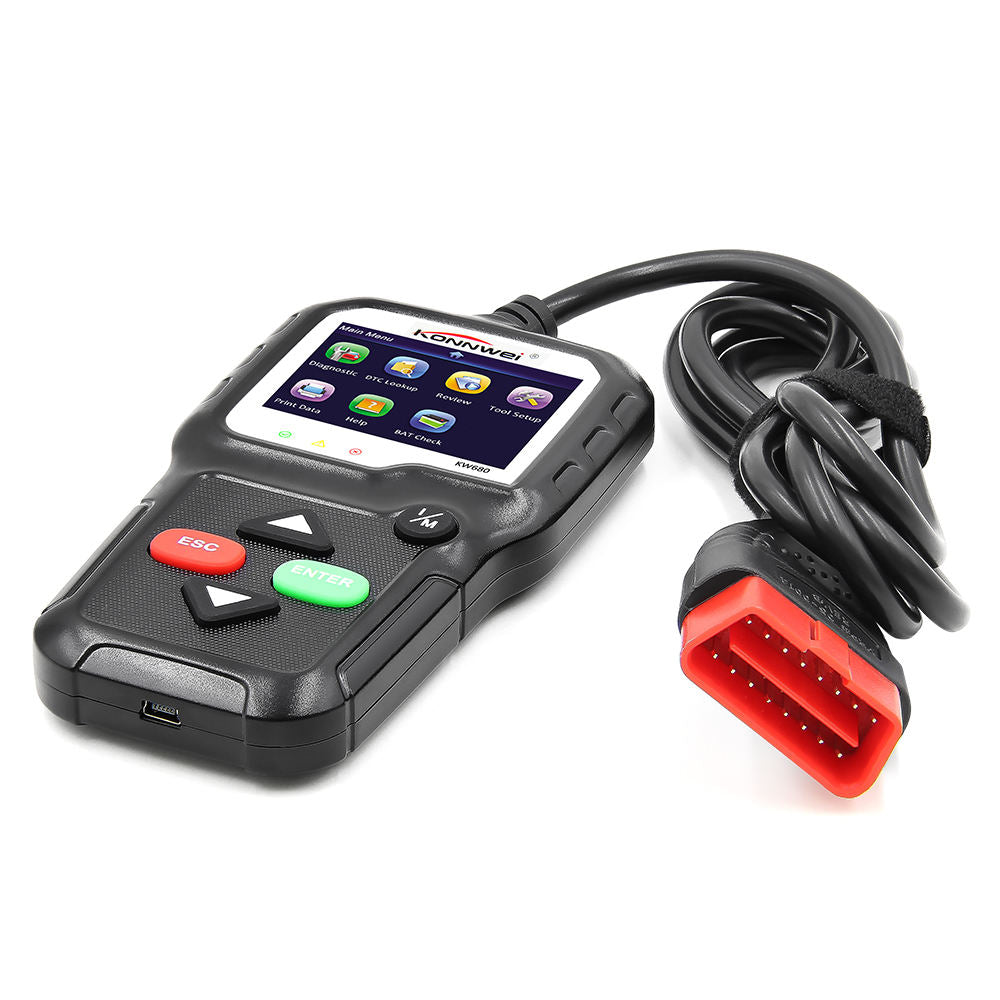

  • 1 × KONNWEI KW680 felkodsläsare

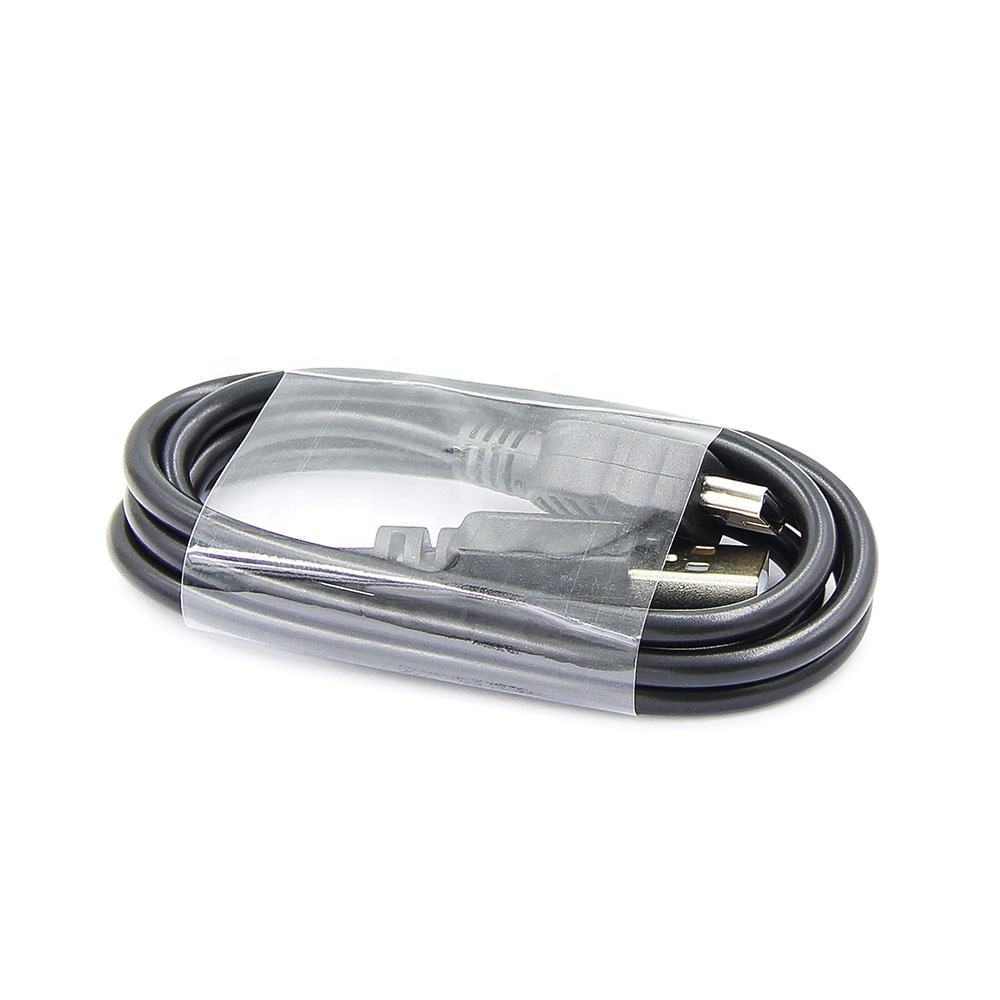

  • 1 × OBD2-kabel (integrerad/medföljande enligt paket)
  • 1 × Användarmanual

Viktiga notiser & ansvar

  • OBD2/EOBD täcker i första hand motor & emission. Övriga system kan kräva märkesverktyg.
  • Fordon och årsmodeller varierar i vilka data som exponeras. Alla funktioner finns inte på alla bilar.
  • All diagnostik sker på eget ansvar. Använd verktyget på säker plats och följ lokala regler.
  • Region/tillverkarvariationer kan påverka kompatibilitet (särskilt äldre japanska/koreanska modeller).

Sammanfattning

KONNWEI KW680 är en prisvärd och komplett handhållen felkodsläsare för OBD2/EOBD/CAN. Med DTC-uppslag, livedata, freeze frame, I/M, O2- och on-board-tester samt utskriftsstöd är den ett stabilt verktyg för felsökning, verifiering och dokumentation – oavsett om du är entusiast eller arbetar i verkstad. 🔧
