MPPS V18 Main + Tricore + Multiboot – ECU Programmerare med Breakout Tricore-kabel

Introduktion – vad är MPPS V18?

MPPS V18 (Main + Tricore + Multiboot) är ett flexibelt programmeringssystem som kan kommunicera via OBD, på bänk (Bench/Service-läge) eller i Boot/BSL-läge med hjälp av den medföljande Tricore Breakout-kabeln. Programvaran erbjuder ett rent arbetsflöde för att:

• Läsa och skriva Micro/Flash/EEPROM i ECU:n.
• Välja full/partial read/write (när ECU:n stödjer det).
• Utföra recovery om en flashning avbrutits eller ECU:n inte svarar normalt.
• Automatiskt detektera K-Line/CAN och vid behov tvinga en viss kommunikationsbuss.
• Utföra ”changes only”-programmering (snabbare skrivning; ECU-styrt stöd).

I V18 ingår dessutom förbättrat stöd för Magneti Marelli samt VAG MEDC17 TPROT-check utan att öppna ECU (kontroll av skyddsnivå). Observera att öppning av ECU, Boot-läge och immobilizer-bypass endast ska utföras när det är tekniskt nödvändigt och lagligt.

Specifikationer

• Produkt: MPPS V18 Main + Tricore + Multiboot
• Programvaruversion: V18
• Operativsystem: Windows 7 (32/64-bit)
• Språkstöd: Afrikaans, Albanska, Bahasa Melayu, Tjeckiska, Kymriska, Danska, Tyska, Estniska, Engelska, Spanska, Filipino, Finska, Galiciska, Franska, Tyska, Indonesiska, Italienska, Kroatiska, Kiswahili, Lettiska, Litauiska, Ungerska, Maltesiska, Nederländska, Norska, Polska, Portugisiska, Rumänska, Slovakiska, Slovenska, Serbiska, Svenska, Turkiska (m.fl.)
• Kommunikation: OBD (K-Line/CAN), Bench/Boot (Tricore breakout, C167/ST10 boot-stöd)
• Stöd för minnestyper: Micro, Flash, EEPROM
• Särfunktioner: Recovery, ”changes only”, TPROT-check (VAG MEDC17), valbar hastighet, auto-detektering av buss
• Ström: USB från PC + extern matning enligt arbetsläge (bench/boot kräver stabil DC-källa)
• Kompatibilitet: Bred ECU- och fordonstäckning (se urval nedan)

Funktioner & arbetslägen

• OBD Read/Write: Snabba ingrepp via fordonets OBD-port där ECU:n stödjer det.
• Bench (Service-läge): Läs/skriv på bänk med stabil labbmatning och breakout – inget fordon krävs.
• Boot/BSL (Tricore/C167/ST10): Låg-nivå åtkomst när OBD/Bench inte räcker (t.ex. vid låst ECU).
• Recovery: Återställ ECU efter avbruten skrivning (där ECU/fall stöds av MPPS).
• TPROT-inspektion: Kontroll av MEDC17 TPROT-nivå (VAG) utan att öppna ECU (informerar om skydd).
• Auto-detektion & forcing: K-Line/CAN väljs automatiskt, men kan tvingas vid behov.
• ”Changes only”: Skriv endast differenser för snabbare programmering (ECU-beroende).
• Checksum: Automatisk checksums-hantering för säkra filoperationer (stöd varierar per ECU/fil).

Exempel på stödda ECU:er (urval från leverantörens lista)

Fiat: 6F3, 6JF, 8DF, 8F2, 8F3, 8GM, 8GS, 5SF3 (CAN/K-Line enligt modell), 5SF8, 5SF9, ME7.9.10, ME7.6.3 – full read/write av Micro/Flash/EEPROM enligt ECU-protokoll.

Opel: 6O2, 6O3 (Micro/Flash/EEPROM över K-Line/CAN), 6JO (Micro/EEPROM över K-Line).

Generellt: M3.8, M5.9, ME7xx, MED9, MED17, EDC15/16/17, Delphi, Siemens/Continental, Magneti Marelli, Delco, Sagem, Trionic m.fl.

Obs: Faktisk täckning beror på ECU-variant, hårdvarurevision, programversion och region. Kontrollera alltid aktuell förteckning i programvaran innan ingrepp.

Användningsområden

• Backup/Restore: Säkerhetskopiera original Micro/Flash/EEPROM före arbete.
• Återställning: Recovery efter avbruten flashning eller korrupt minnesbild (om stöds).
• Kalibreringsarbete: Lagra/återläsa kalibreringsdata för felsökning, test och motorsport (där tillåtet).
• ECU-byten: Överföring av data mellan kompatibla styrdon (inom lagens ramar).

Varning: Modifiering av emissionsrelaterade funktioner är ofta förbjudet på väg. Använd endast för test/banbruk eller där det är tillåtet.

Manual & installationsguide (OBD / Bench / Boot)

Programvaruinstallation (Windows 7)

1. Stäng av antivirus/defender tillfälligt enligt verktygsleverantörens rekommendationer.
2. Installera MPPS V18 som administratör. Välj önskat språk (svenska tillgängligt).
3. Anslut MPPS via USB för drivrutinsinstallation. Verifiera att enheten känns igen i Enhetshanteraren.
4. Starta programvaran och välj interface. Kontrollera att licens/status är grön/redo.

OBD-läge – grundflöde

1. Anslut MPPS till bilens OBD-port (16-pin). Använd bra USB-kabel till PC.
2. Säkerställ stabil spänningsförsörjning (batteriladdare/underhållsladdare rekommenderas).
3. Välj bil/ECU-protokoll i programmet → Identify för att läsa ut ECU-info.
4. Read: Gör alltid full backup (där möjligt) och spara säkert.
5. Write: Ladda korrekt fil (matchad HW/SW) → följ guiden → avbryt aldrig processen.
6. Vid problem: Använd Recovery enligt instruktionerna (om ECU stöds) och återställ originalfilen.

Bench-läge (Service-läge)

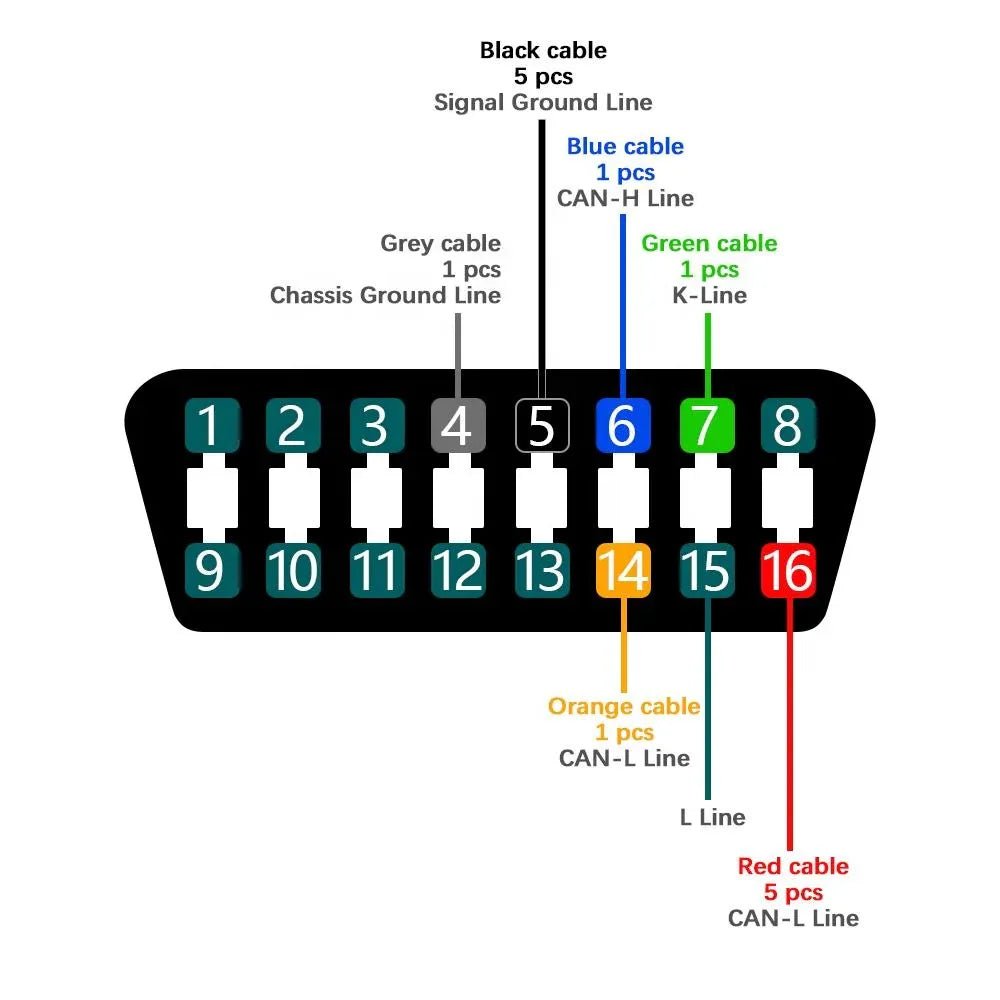

1. Ta ur ECU från bilen (om nödvändigt) och anslut via breakout med korrekt pinout (tändning, +12 V, jord, CAN/K-Line).
2. Använd en stabil laboratorimatning (t.ex. 13.5–14.0 V, tillräcklig ström). Undvik spänningsdalar.
3. Välj korrekt protokoll i MPPS, Identify → Read backup → utför nödvändiga operationer → Write.
4. Verifiera filen efter skrivning om programvaran erbjuder Verify/Checksum.

Boot/BSL (Tricore/C167/ST10) – översikt

1. Öppna ECU endast i ren miljö. ESD-skydd, värm kniv/sealant med måtta. Risk för skador – görs på egen risk.
2. Anslut Tricore Breakout enligt visat schema i MPPS (med BOOT/CFG-punkter där tillämpligt).
3. Ställ in stabil matning (rek. 13.5–14.0 V). Koppla jordpunkter noggrant för att undvika glapp.
4. Välj rätt Boot-protokoll i programvaran → Connect → Read full dump (Micro/Flash/EEPROM) och spara säkert.
5. Vid skrivning: använd verifierad och checksummad fil. Avbryt aldrig. Kör Recovery vid avbrott om tillgängligt.
6. Täta ECU-huset med korrekt packning/lim när du är klar. Läckage kan förstöra styrenheten.

”Changes only” & Partial

• Om ECU:n stödjer changes only reduceras skrivtid (endast differenser). Använd endast om du är säker på kompatibilitet.
• Partial read/write används för specifika minnesområden (t.ex. kalibrering). Kontrollera alltid att segmentmatchning är korrekt.

Felsökning & bästa praxis

• Ingen kommunikation: Kontrollera tändningsläge, säkringar, OBD-stiftsättning, korrekt protokollval. På bänk – verifiera pinout och jord.
• Avbruten skrivning: Använd Recovery med orginalfilen. Säkerställ stabil spänning och USB-kabel av god kvalitet.
• TPROT/Skyd: Om ECU har hög skyddsnivå, följ lagliga processer eller använd lämpligt arbetsläge enligt tillverkaren.
• Checksums: Låt MPPS hantera checksummor där stöd finns. Manipulera inte filen i efterhand utan kontroll.
• Dokumentation: Spara före/efter med datum, HW/SW-nummer, chassinummer och kunduppgifter.
• Ström: Använd alltid underhållsladdare eller labbaggregat. Spänningsfall är vanligaste orsaken till korrupt flash.

Vanliga frågor (FAQ)

1. Vilka system stöds?

Windows 7 32/64-bit enligt specifikation. Nyare OS kan fungera men är inte krav enligt produktbladet.

2. Behöver jag öppna ECU:n?

Endast för Boot/BSL i vissa fall eller när OBD/Bench inte räcker. Arbetet innebär risker – rekommenderas för erfarna tekniker.

3. Räknar MPPS checksummor?

Ja, för många ECU/format. Programmet visar normalt status. Vid specialfall ska externa verktyg användas med försiktighet.

4. Kan jag återställa en ”brickad” ECU?

Ofta ja via Recovery, men det beror på ECU och skadans typ. Därför är full backup alltid obligatorisk.

5. Stöd för Marelli?

Ja, V18-modulen adderar avancerade funktioner på många Magneti Marelli-styrenheter.

6. Går det att läsa/skriva endast kalibrering?

Ja, där ECU tillåter partial och/eller changes only. Kontrollera stöd i mjukvaran för vald ECU.

7. Laglighet?

Emissioner, säkerhet och försäkring kan påverkas. Arbeta endast inom lagens ramar och tillverkarens riktlinjer.

8. Behöver jag BDM-programmerare?

Nej – MPPS V18 stödjer läs/skriv av Micro/Flash/EEPROM utan separat BDM i många fall. Boot/BSL kan ändå krävas på vissa ECU:er.

Förpackningsinnehåll

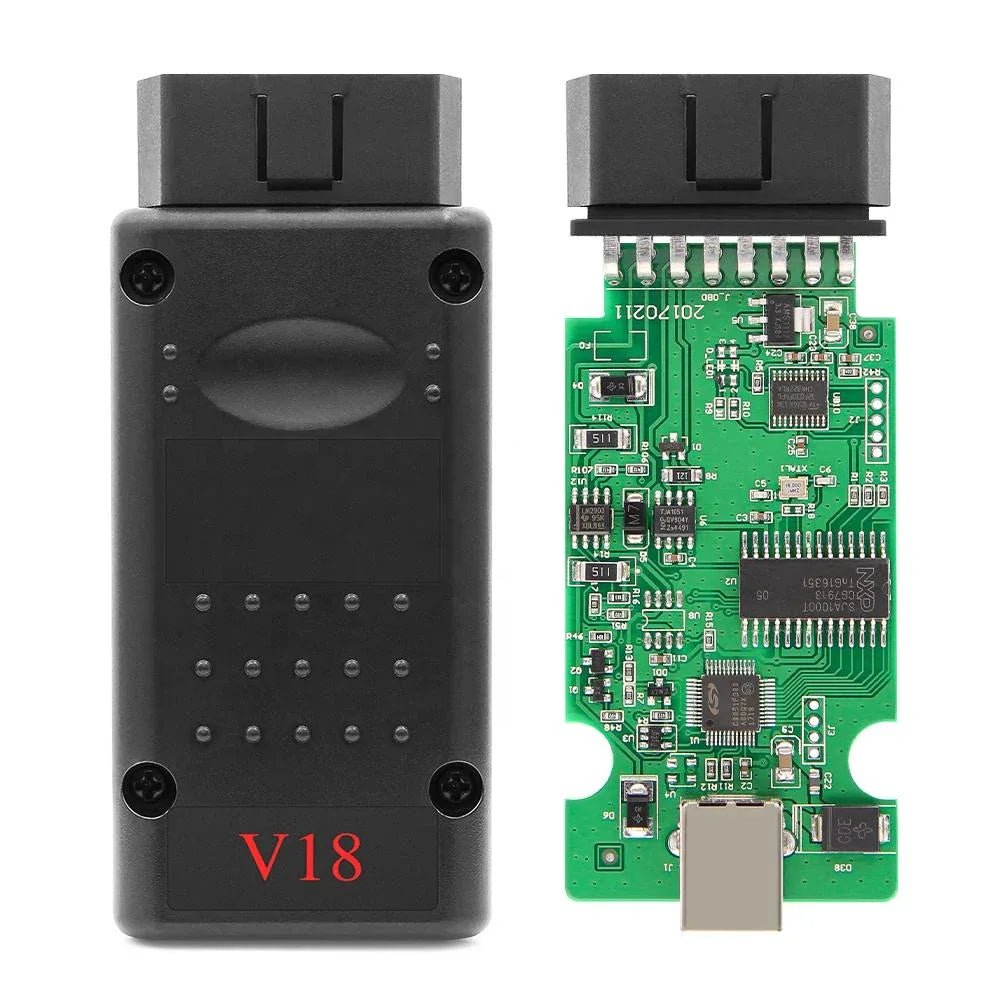

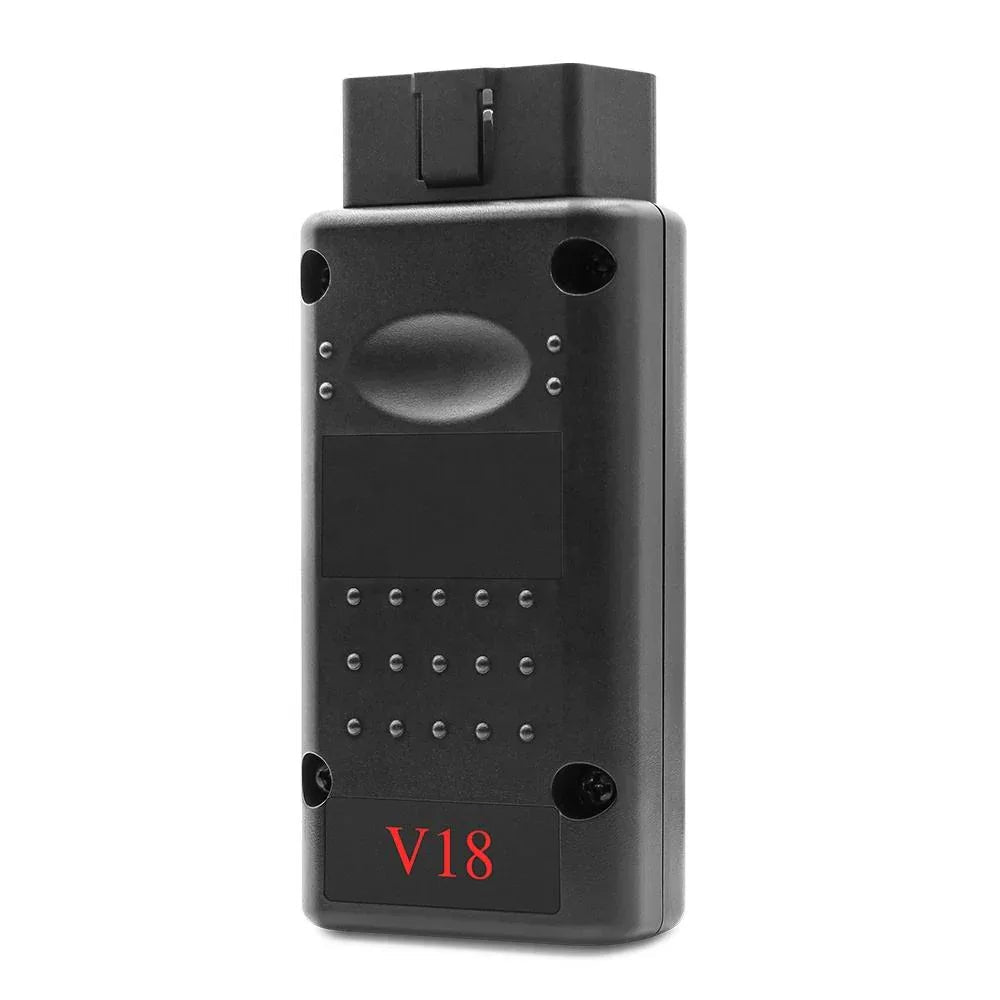

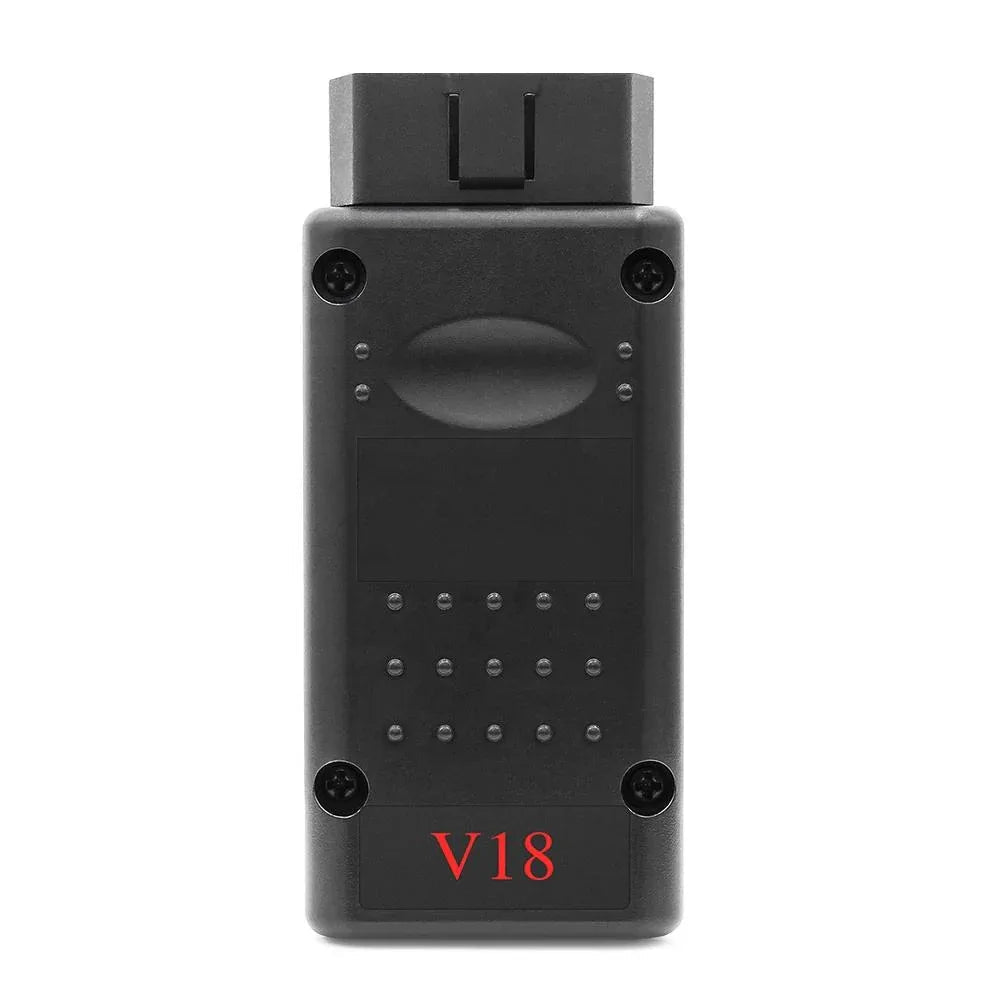

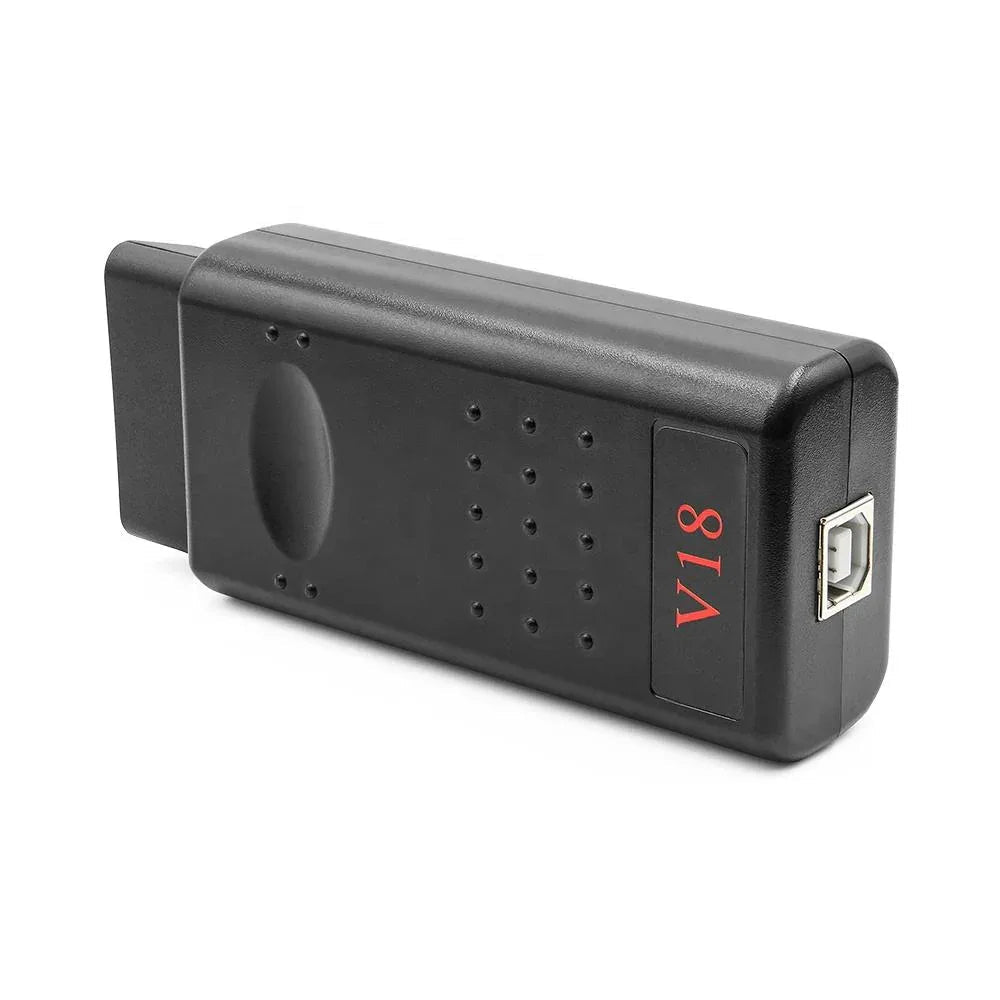

• 1 × MPPS V18 Main + Tricore + Multiboot

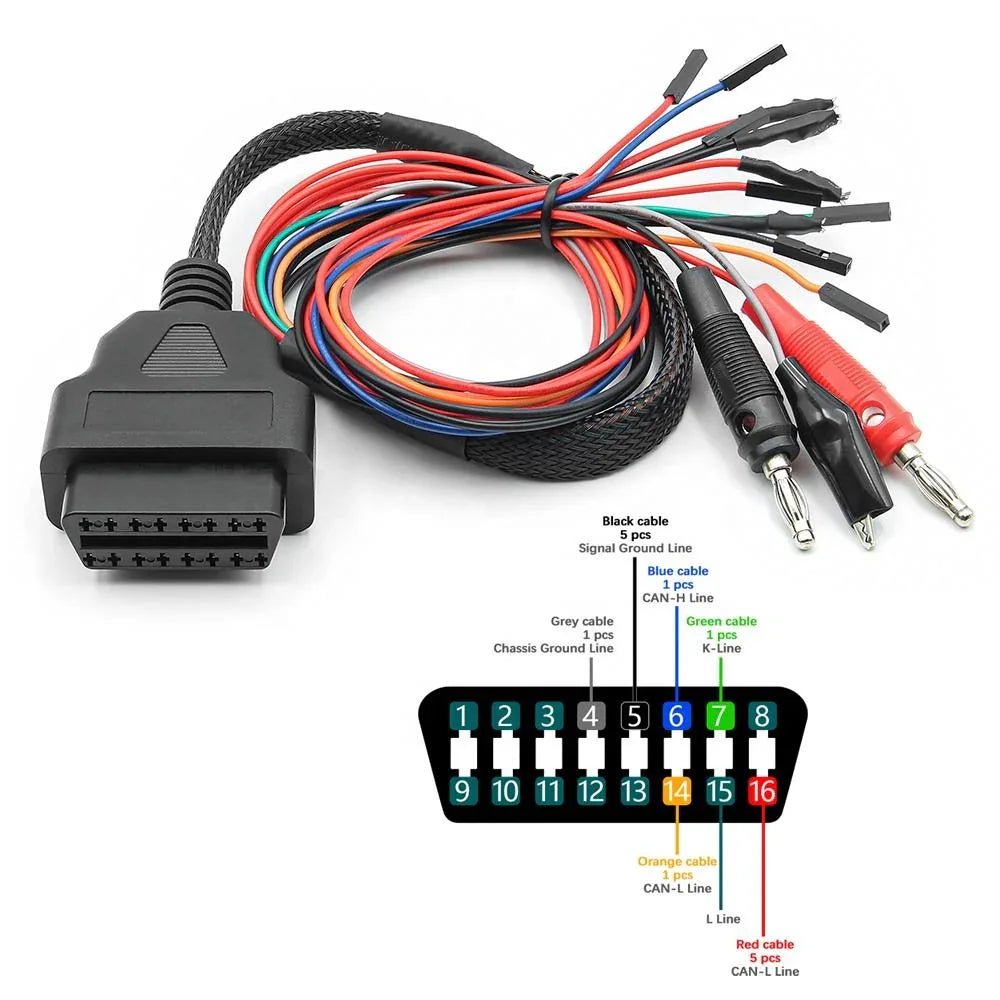

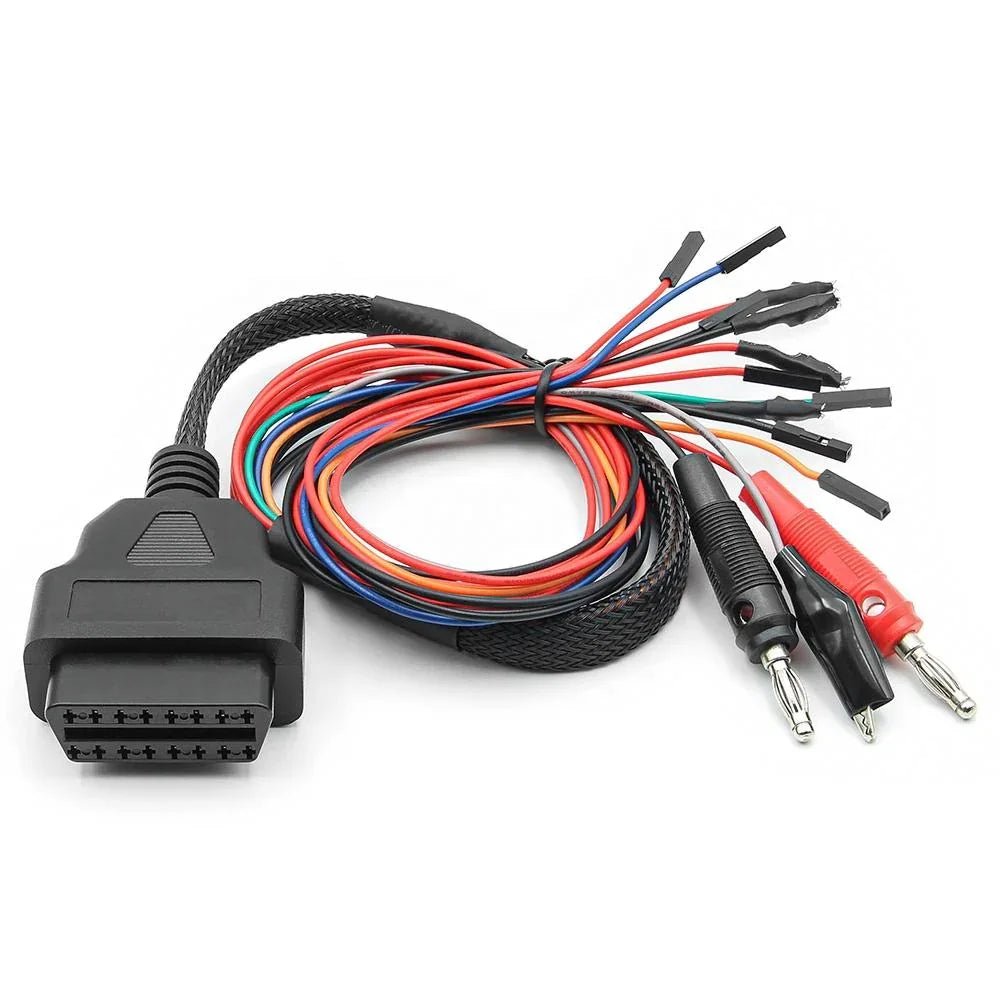

• 1 × Breakout Tricore-kabel
• 1 × USB-kabel


Viktiga notiser, säkerhet & ansvar

• Endast för professionellt bruk. Felaktig användning kan skada ECU/fordon permanent.
• Lagstiftning: Modifieringar som påverkar emissioner/vägsäkerhet kan vara olagliga. Endast för test/banbruk eller där tillåtet.
• Garanti: Ingång i ECU kan påverka garanti och framtida uppdateringar från tillverkare.
• ESD & renlighet: Följ ESD-rutiner. Håll ECU och kontakter rena. Återförslut alltid ECU korrekt.
• Strömförsörjning: Använd stabil labbmatning/underhållsladdare för att undvika spänningsfall.
• Backup: Full backup krävs innan minsta ändring. Förvara originalfiler säkert.

Sammanfattning

MPPS V18 Main + Tricore + Multiboot är en komplett lösning för ECU-läsning/skrivning via OBD, Bench och Boot. Med återställning, TPROT-kontroll, partial/changes only och omfattande ECU-stöd är det ett av de mest mångsidiga verktygen i sin klass. Rätt använt, med stabil ström och god arbetsmetodik, ger MPPS V18 hög framgångsfrekvens och trygghet i arbetet. 🔧
