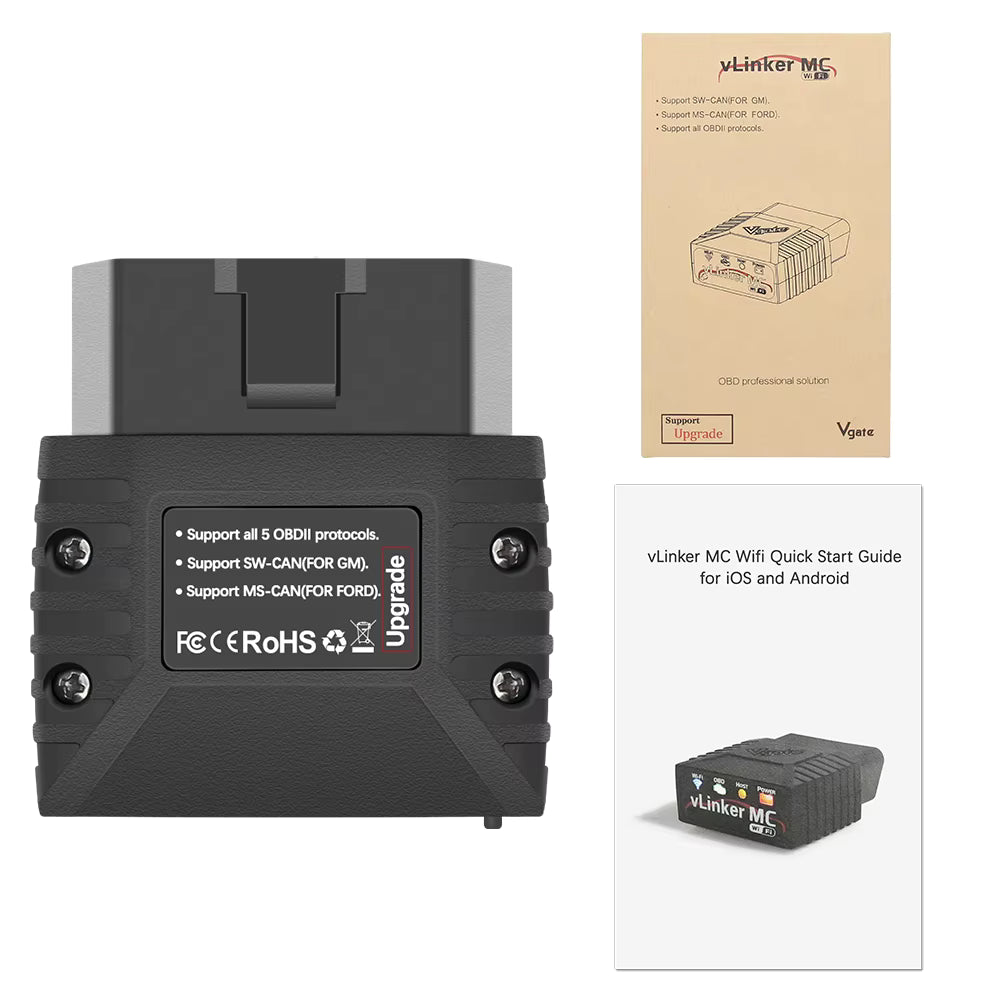

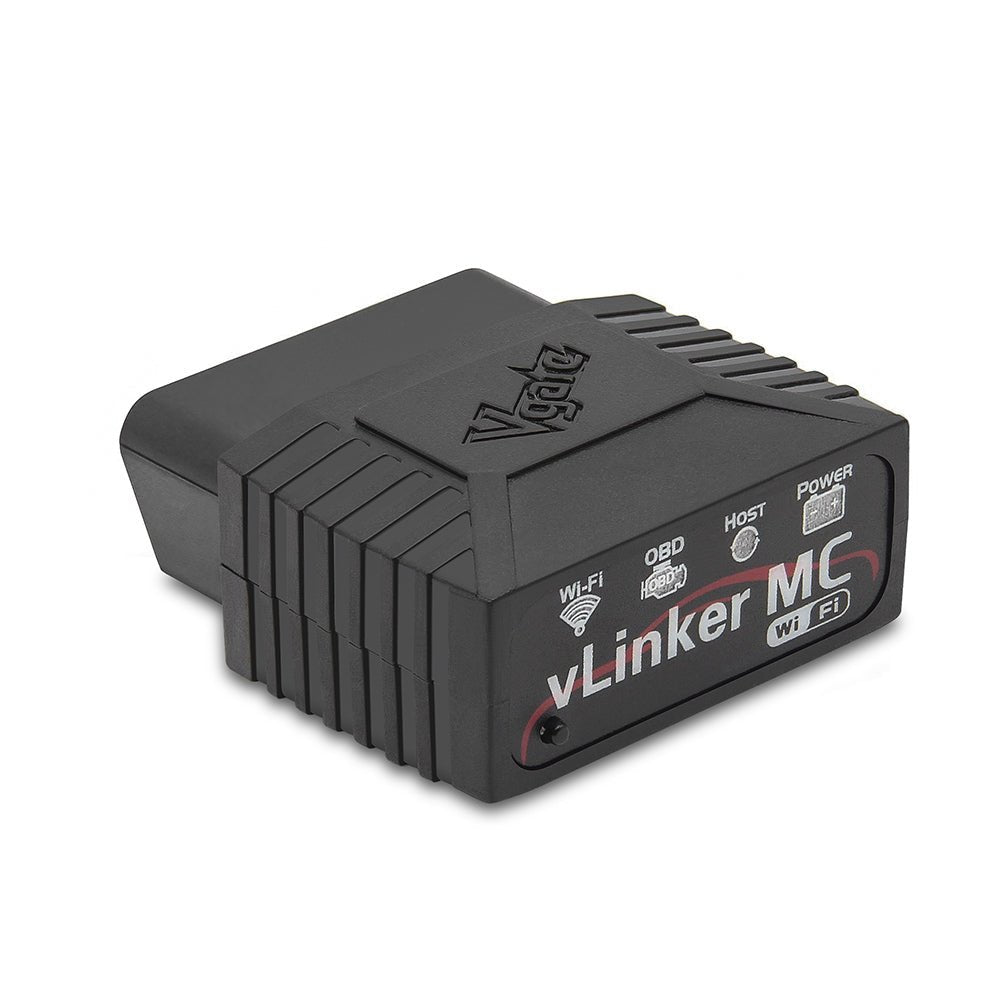

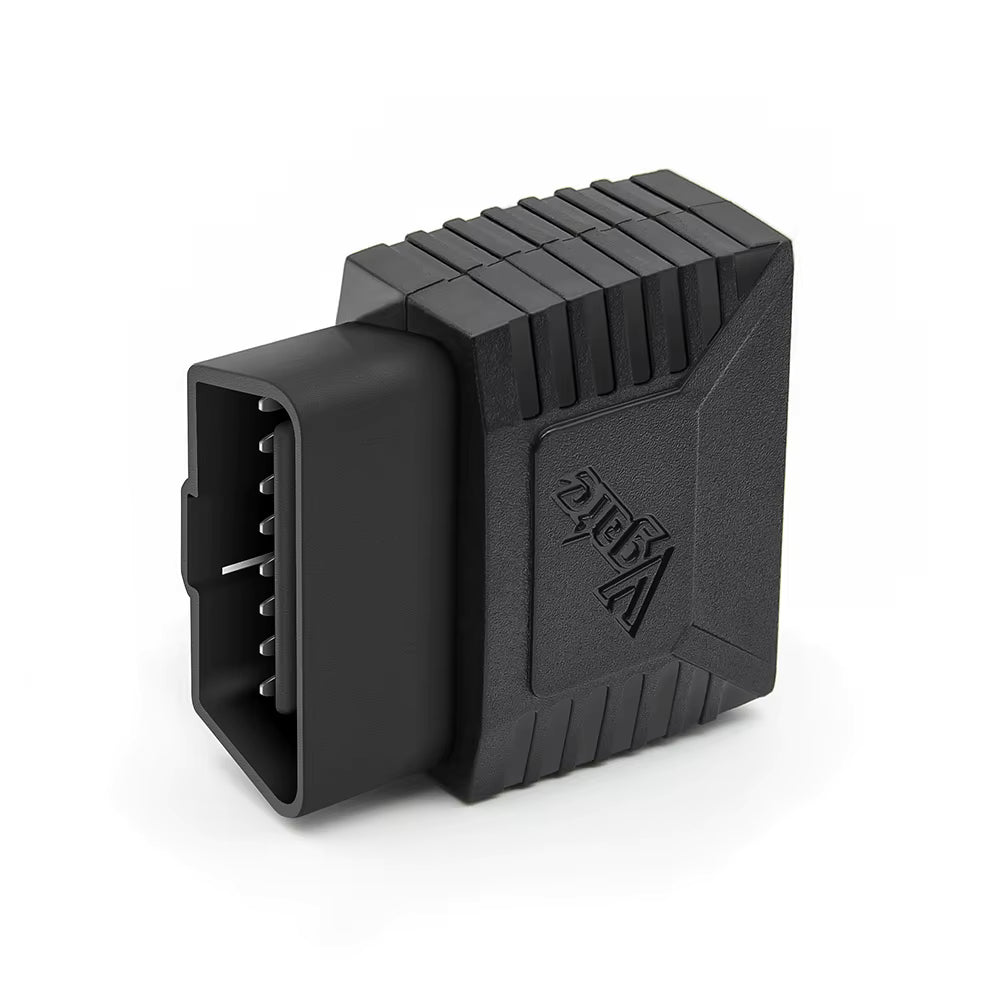

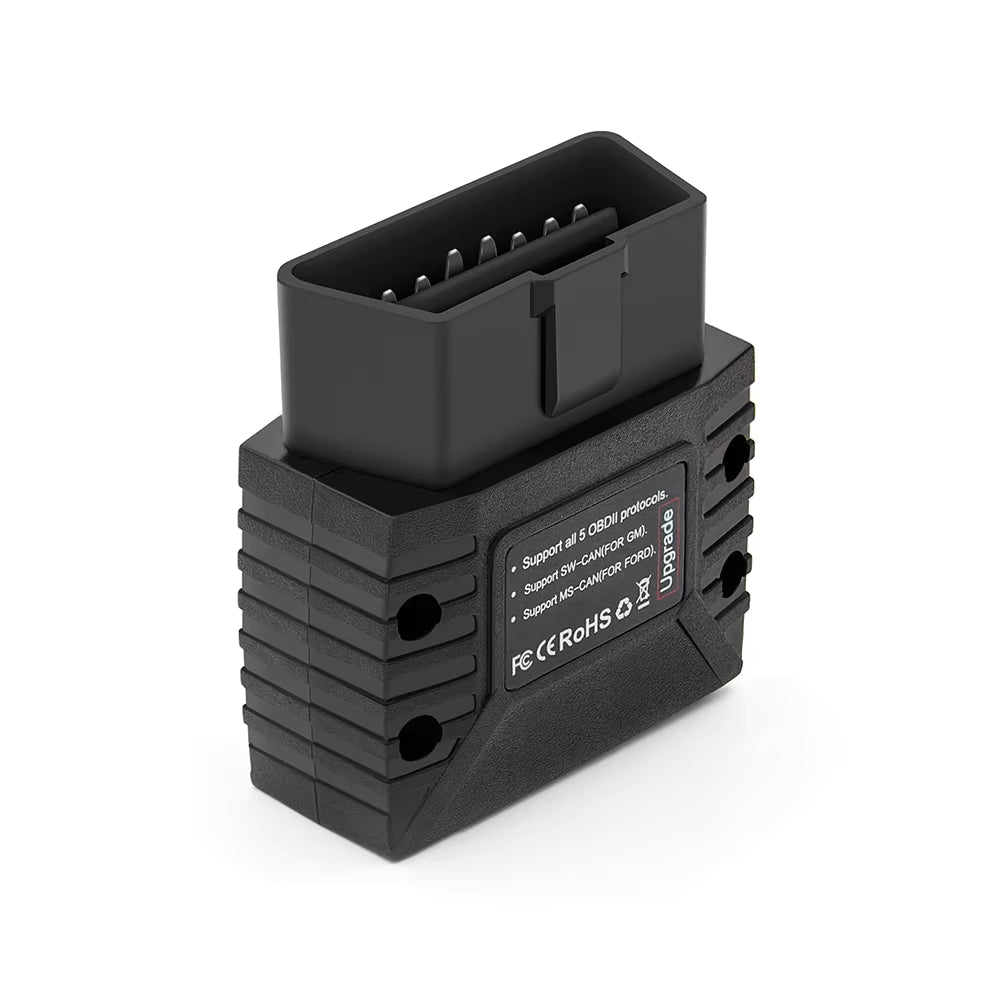

Vgate VLinker MC Wireless 3.0 OBD2 för Android – snabb ELM327-kompatibel diagnosadapter

Kortversion

Vgate VLinker MC Wireless 3.0 är en trådlös OBD2-diagnosadapter för Android som ger dig snabb åtkomst till bilens OBD-data via kompatibla appar. Den bygger på V_Link01 (OBD→UART) och är fullt kompatibel med det etablerade ELM327 AT-kommandosetet samt uppges vara kompatibel med STN/ST-kommandon. Med firmware V2.2 och stöd för firmwareuppdatering får du en adapter som är framtidssäkrare än enklare “ELM327-kloner”.

VLinker MC är gjord för högre prestanda i loggning och felsökning: den stödjer OBD request upp till 48 bytes (för vissa specialfall med långa frames), har 2KB databuffert och en höjd UART baudrate upp till 230.4 kbps för snabbare dataöverföring än standarddonglar. Den erbjuder dessutom en öppen funktionsnivå med 256 bytes användarlagring (raderbar >100 000 gånger) som kan nås via VT-kommandon.

Strömhantering är en stor fördel: låg strömförbrukning med automatisk aktivering och sleep, där viloströmmen anges till < 2 mA. Den stödjer alla lagstadgade OBD-II-protokoll och dessutom två extra nätverk: GM Single Wire CAN (GMLAN) samt Ford Medium Speed CAN (MS-CAN), och har utökade kommandon för HS-CAN, MS-CAN och SW-CAN. Du kan läsa felkoder (DTC), MIL-status, VIN, freeze frames, I/M readiness och massor av realtidsdata – beroende på bil och app.

• Plattform: Android
• Firmware: V2.2 (uppdatering stöds)
• Prestanda: 48-byte request, 2KB buffer, 230.4 kbps UART
• CAN: utökade AT-kommandon för HS/MS/SW-CAN
• Ström: sleep < 2 mA

Innehåll

• Vad är VLinker MC 3.0 och när passar den?
• Funktioner & fördelar
• Protokoll & fieldbus
• Prestanda: buffert, baudrate & långa frames
• Strömhantering: sleep & väckning
• Appar & vad du kan läsa ut
• Specifikationer
• Steg-för-steg: kom igång på Android
• FAQ
• Notiser & ansvarsfriskrivning

Vad är VLinker MC 3.0 och när passar den?

VLinker MC 3.0 är en OBD2-adapter som kopplas in i bilens OBD-II-uttag och skickar diagnosdata till din Android-enhet. Den passar särskilt bra om du vill ha:

• snabbare och stabilare dataöverföring än enklare ELM327-donglar
• stöd för fler protokoll och CAN-variationer (HS/MS/SW-CAN via utökade kommandon)
• låg viloström om du vill kunna lämna den inkopplad i bilen (beror på bilens OBD-matning)
• möjlighet till telematik/loggning för analys, flotta eller data dashboards

Funktioner & fördelar (enligt produkttext)

Kommandostöd för bred app-kompatibilitet

• Full kompatibilitet med ELM AT command set
• Kompatibilitet med STN ST command set
• 39 VT macro commands som kan förenkla kommunikationen
• Stöd för alla “conventional commands” + 7 utökade AT-kommandon för HS/MS/SW-CAN

Högre prestanda än “vanliga ELM327”

• OBD request upp till 48 bytes
• 2KB databuffert
• UART baudrate upp till 230.4 kbps
• User-defined protocol (upp till 64 enligt beskrivningen)

Användarlagring

Öppen funktionsnivå med möjlighet till 256 bytes lagring (raderbar >100 000 gånger) och VT-kommandon för att läsa/skriva.

Firmwareuppdatering

Enheten har secure bootloader och stöd för firmwareuppdatering, vilket kan förbättra kompatibilitet över tid.

Protokoll & fieldbus (listade)

OBD-II + extra nätverk

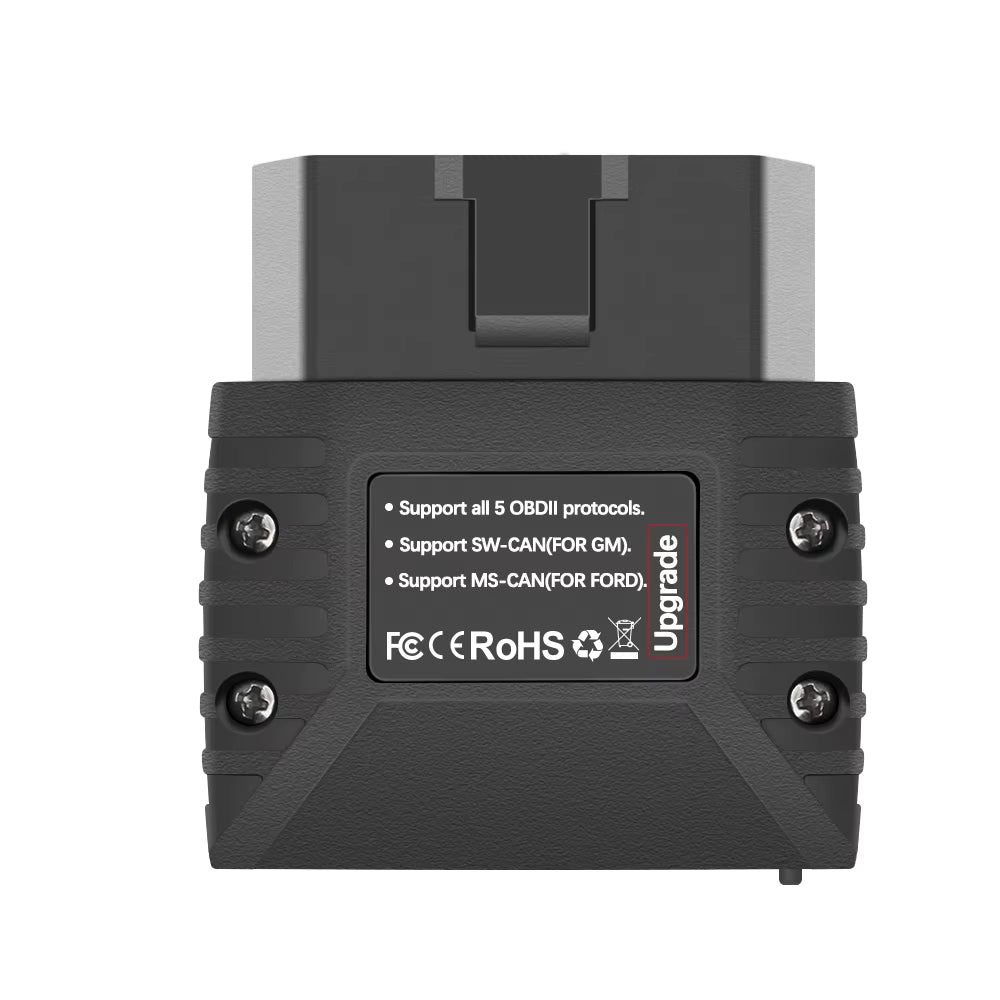

Den stödjer alla lagstadgade OBD-II-protokoll samt: GM Single Wire CAN (GMLAN) och Ford Medium Speed CAN (MS-CAN).

Listade bussar/protokoll

• SAE J1850 VPW
• SAE J1850 PWM
• ISO 9141-2
• ISO 14230-4
• ISO 15765-4 CAN
• SAE J1939 CAN
• ISO 11898 (raw CAN)
• GMLAN Single Wire CAN (GMW3089)
• Ford Medium Speed CAN (MS-CAN)

Protokollformat

• 15 ELM format protocols
• 23 STN format protocols
• Upp till 64 user-defined protocols

Prestanda: buffert, baudrate & långa frames

Om du loggar data eller använder appar som begär mycket live data kan prestanda och buffert göra stor skillnad. VLinker MC 3.0 är specificerad med:

• 2KB buffert för att hantera datapaket bättre
• 230.4 kbps UART för snabbare kommunikation
• 48-byte request för specialfall med längre frame-kommunikation

Detta kan ge färre timeouts och smidigare upplevelse jämfört med enklare donglar, men slutresultatet påverkas alltid av bil, app och vilka PIDs du läser.

Strömhantering: låg förbrukning & automatisk sleep

Enheten har power management med automatisk aktivering och sleep. Viloström anges till < 2 mA. Den stödjer flera sätt att gå i vila (instruktioner, UART tystnad, låg batterispänning, OBD-bus silence m.m.) och flera sätt att vakna (UART aktivitet, spänningsfall, OBD-bus aktivitet, key m.m.).

Det här är särskilt viktigt för dig som vill ha dongeln inkopplad längre stunder – men kontrollera alltid hur din bil matar OBD-porten.

Appar & vad du kan läsa ut

Genom OBD-bussen kan du (beroende på bil och app) läsa:

• MIL-status (motorlampa)
• DTC (felkoder)
• I/M information (readiness/monitorer)
• Freeze frames
• VIN
• Hundratals realtidsparametrar

För avancerade system som ABS, airbag, komfort och märkesunika funktioner krävs ofta appstöd eller en mer avancerad märkesdiagnos.

Specifikationer

Steg-för-steg: kom igång på Android

1) Plugga in adaptern

1. Leta upp bilens OBD2-uttag (ofta under instrumentpanelen).
2. Plugga in VLinker MC och slå på tändningen.

2) Para och välj enhet i appen

1. Aktivera Bluetooth på Android.
2. Öppna din OBD-app och välj VLinker MC som anslutning/enhet.
3. Välj rätt anslutningstyp i appens inställningar (varierar mellan appar).

3) Läs felkoder och data

1. Läs ut DTC och spara/anteckna.
2. Öppna live data och logga vid behov.
3. Radera felkoder efter åtgärd.

4) Vid Ford/GM specialnät

Om din app och bil stödjer det kan du nyttja HS/MS/SW-CAN-funktioner. Exakt hantering beror på appen.

FAQ – Vanliga frågor

1) Fungerar den med Android?

Ja, den är specificerad som “for Android”.

2) Kan jag uppdatera firmware?

Ja, firmware update: support enligt specifikation.

3) Vad är fördelen mot billig ELM327?

Specat med 2KB buffert, 230.4 kbps, 48-byte request, utökade CAN-kommandon och låg viloström.

4) Drar den batteri om den sitter inkopplad?

Viloström anges till < 2 mA, men påverkas också av hur din bil matar OBD-porten och hur ofta enheten väcks.

5) Stödjer den Ford MS-CAN och GM SW-CAN?

Den nämner stöd för Ford MS-CAN och GM Single Wire CAN (GMLAN) samt utökade kommandon för HS/MS/SW-CAN.

6) Vad kan jag läsa ut?

OBD-data som MIL, DTC, readiness, freeze frames, VIN och realtidsparametrar – beroende på bil och app.

7) Är den för alla bilsystem (ABS/airbag osv.)?

Standard OBD2 täcker främst motor/utsläpp. För andra system behövs ofta märkesdiagnos eller app/stöd för tillverkarspecifika protokoll.

8) Finns user-defined protocol?

Ja, upp till 64 user-defined protocols enligt produkttexten.

9) Vilken firmware-version är den?

V2.2.

Notiser & ansvarsfriskrivning

• OBD2-funktioner och vilka data du får ut beror på fordonets stöd och vilken app du använder.
• Lämna inte alltid en OBD-adapter inkopplad i fordon där OBD-porten är konstant strömsatt om du inte vet hur sleep/väckning beter sig i just din bil.
• Radera inte felkoder innan du dokumenterat dem – de kan vara viktiga för felsökning.
• För avancerad märkesdiagnos (ABS/airbag/komfort) behövs ofta annan utrustning än standard OBD2.
