V310 OBD2 Code Reader / Car Scanner

Introduktion

V310 är en pålitlig stand-alone OBD-II/EOBD-scanner för dig som vill felsöka utan telefon eller PC. Den vänder sig till både hobbybrukare och professionella som behöver ett robust verktyg för daglig diagnos. Tack vare plug-and-play-designen kan du läsa felkoder och sensordata redan några sekunder efter att du kopplat in kabeln – perfekt vid snabb felsökning i fält, på parkeringen eller i verkstaden.

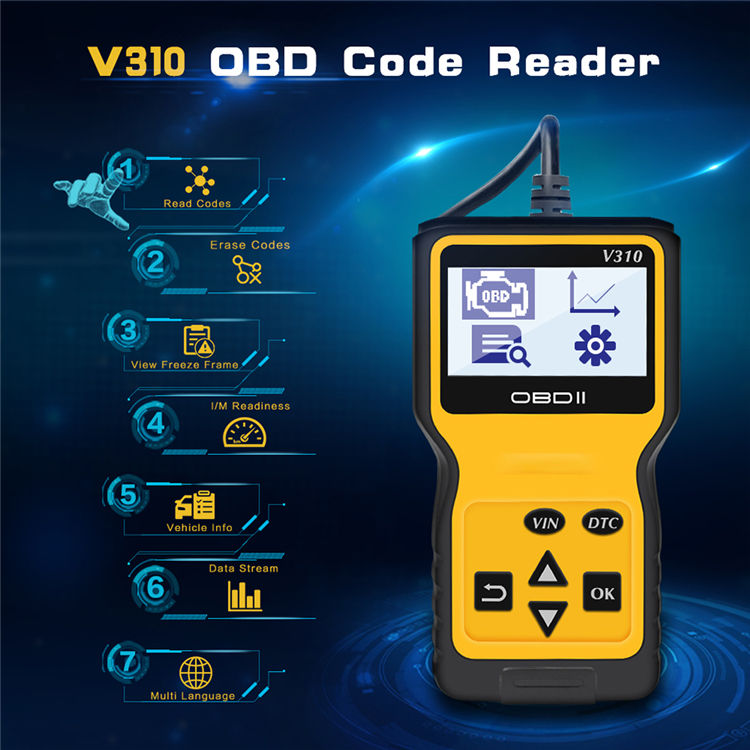

V310 stödjer en bred uppsättning av OBD-II-funktioner: Read/Clear DTC, I/M-readiness (besiktningsstatus), freeze-frame (frysta data vid felögonblicket), VIN/CALID/CVN (fordons- och kalibreringsidentitet) samt datastream i både text och graf (”Graphization of Data Stream”). De dedikerade snabbknapparna DTC och VIN effektiviserar arbetsflödet.

Eftersom V310 är handhållen blir arbetsstegen okomplicerade: koppla in, slå på tändning, läs av, tolka och åtgärda. Ingen mjukvaruinstallation, inga osäkra Bluetooth-kopplingar och inga kablar till datorn. Det gör V310 särskilt lämplig när du snabbt vill avgöra om ett fel är akut, intermittent eller historiskt.

Specifikationer

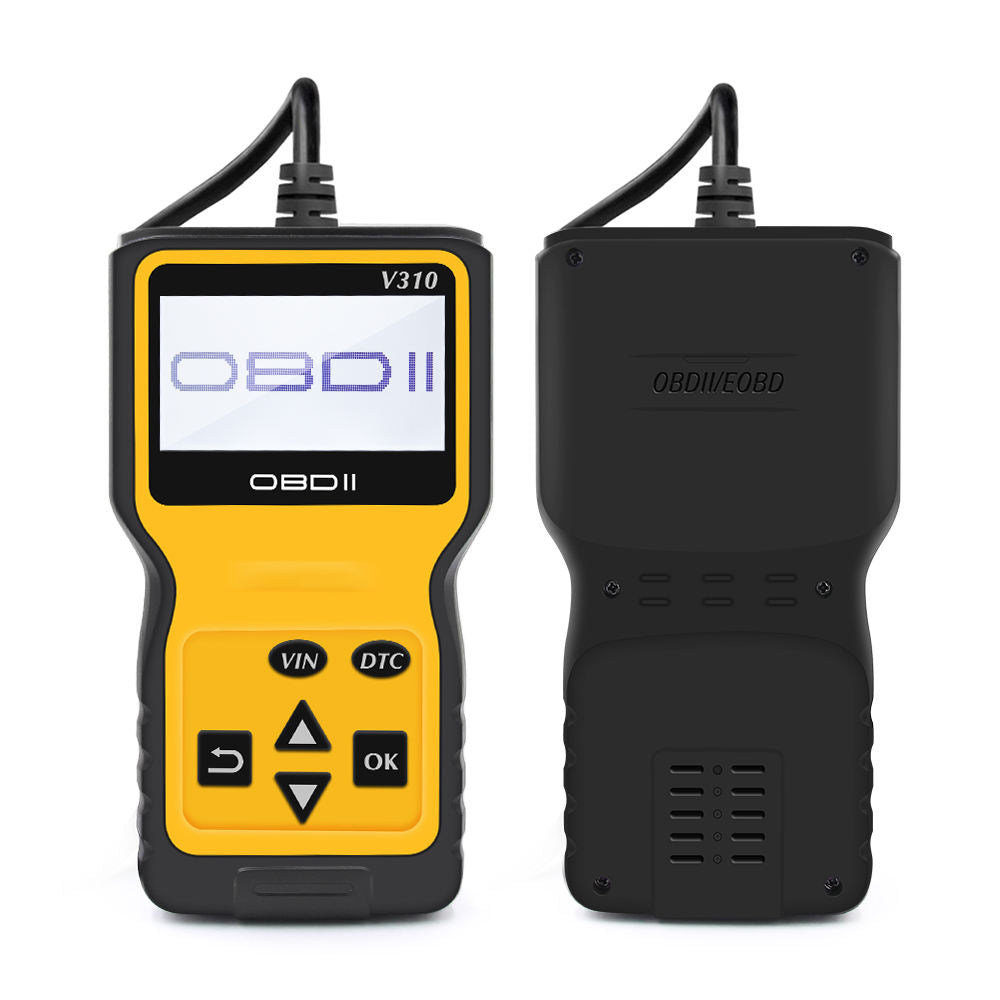

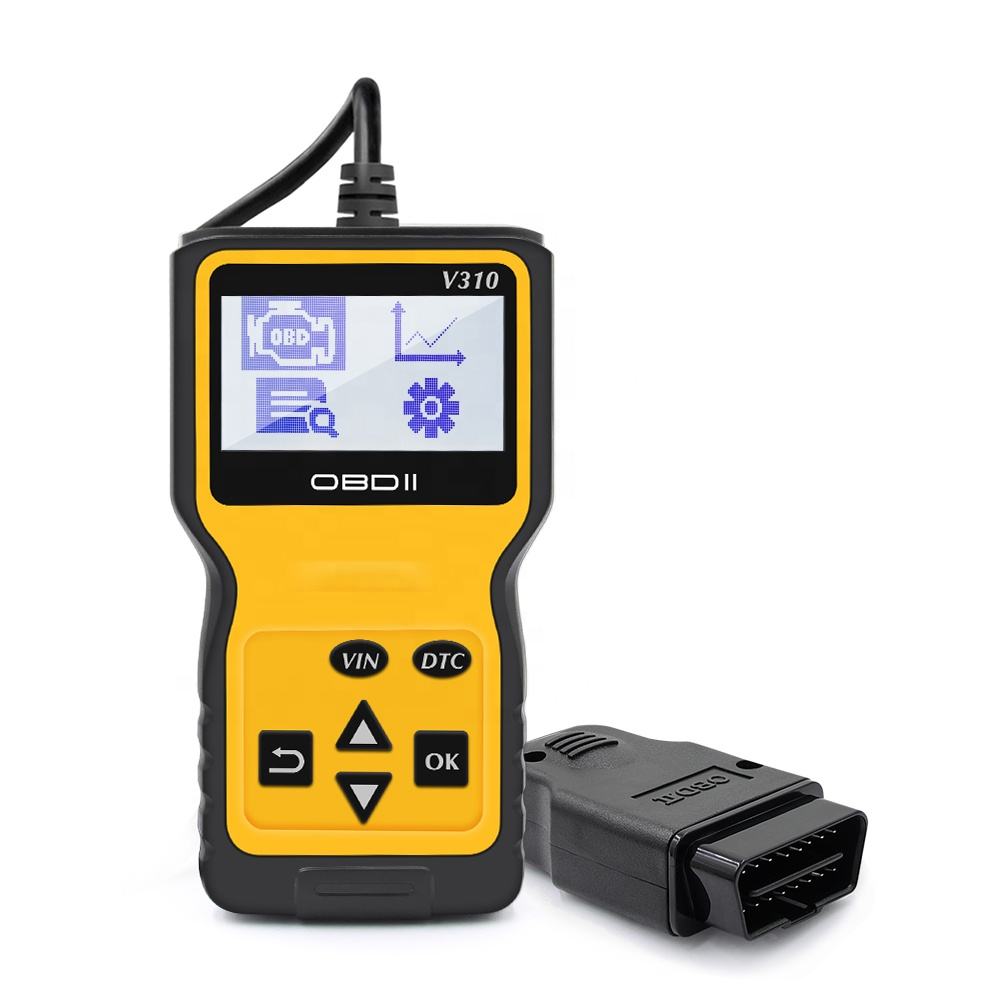

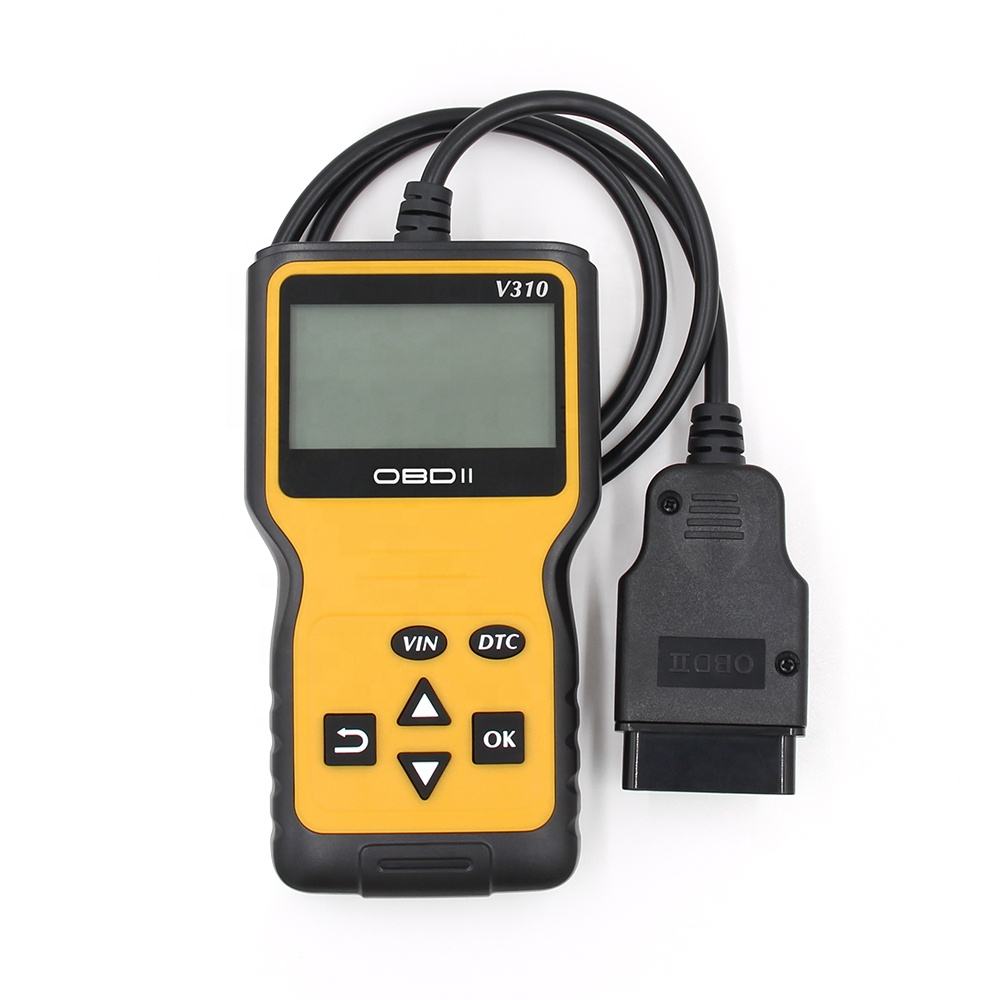

• Modell: V310 OBD2 Code Reader / Car Scanner
• Skärm: 2,9″ LCD (FSTN, semi-transparent reflective)
• Displaydrivning: ST7565 eller kompatibel IC
• Arbetsspänning: 9–16 V (ström via OBD-uttaget)
• Arbetsström: ca 80 mA
• Firmware: V1.1

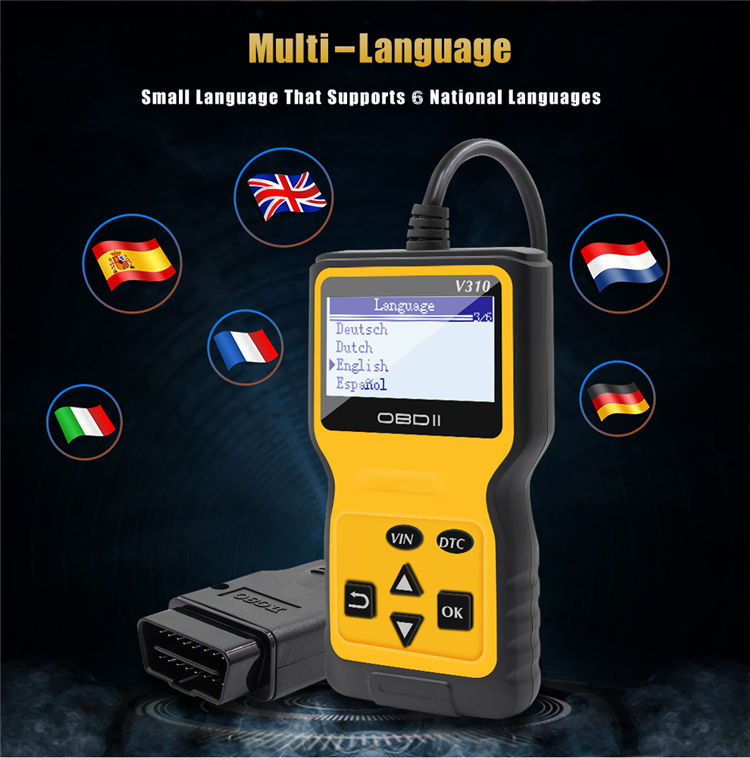

• Språk: EN / FR / IT / ES / DE / NL (växlas i meny)
• Storlek (huvudenhet): 15,5 × 8,5 × 2,5 cm
• Gränssnitt: OBD-II 16-pin DLC (inbyggd fast kabel)
• Miljö: Avsedd för verkstad/bilbruk inomhus/utomhus (normal användning)
• Protokollstöd:
  1. SAE J1850 PWM (41,6 kbaud)
  2. SAE J1850 VPW (10,4 kbaud)
  3. ISO 9141-2 (5-baud init, 10,4 kbaud)
  4. ISO 14230-4 KWP (5-baud init, 10,4 kbaud)
  5. ISO 14230-4 KWP (fast init, 10,4 kbaud)
  6. ISO 15765-4 CAN (11-bit ID, 500 kbaud)
  7. ISO 15765-4 CAN (29-bit ID, 500 kbaud)
  8. ISO 15765-4 CAN (11-bit ID, 250 kbaud)
  9. ISO 15765-4 CAN (29-bit ID, 250 kbaud)
• Användarflöde: Hot keys (DTC/VIN), datastream i text/graf, readiness, freeze-frame, Vehicle Info
• Krav på fordon: OBD-II/EOBD kompatibelt, 16-pin DLC

Funktioner & användningsområden

Kärnfunktioner

• Read/Clear DTC: Läs lagrade, pending och permanenta felkoder. Rensa koder och släck MIL efter åtgärd.
• I/M-Readiness: Kontrollera att emissionsmonitorer är ”Ready” inför besiktning (minskar risken för omprov).
• Freeze-Frame: Visa frysta sensordata vid felögonblick för snabb rotfelsanalys.
• Datastream (Live Data): Följ realtidsdata (ECT, RPM, STFT/LTFT, O2, MAP/MAF, hastighet m.m.).

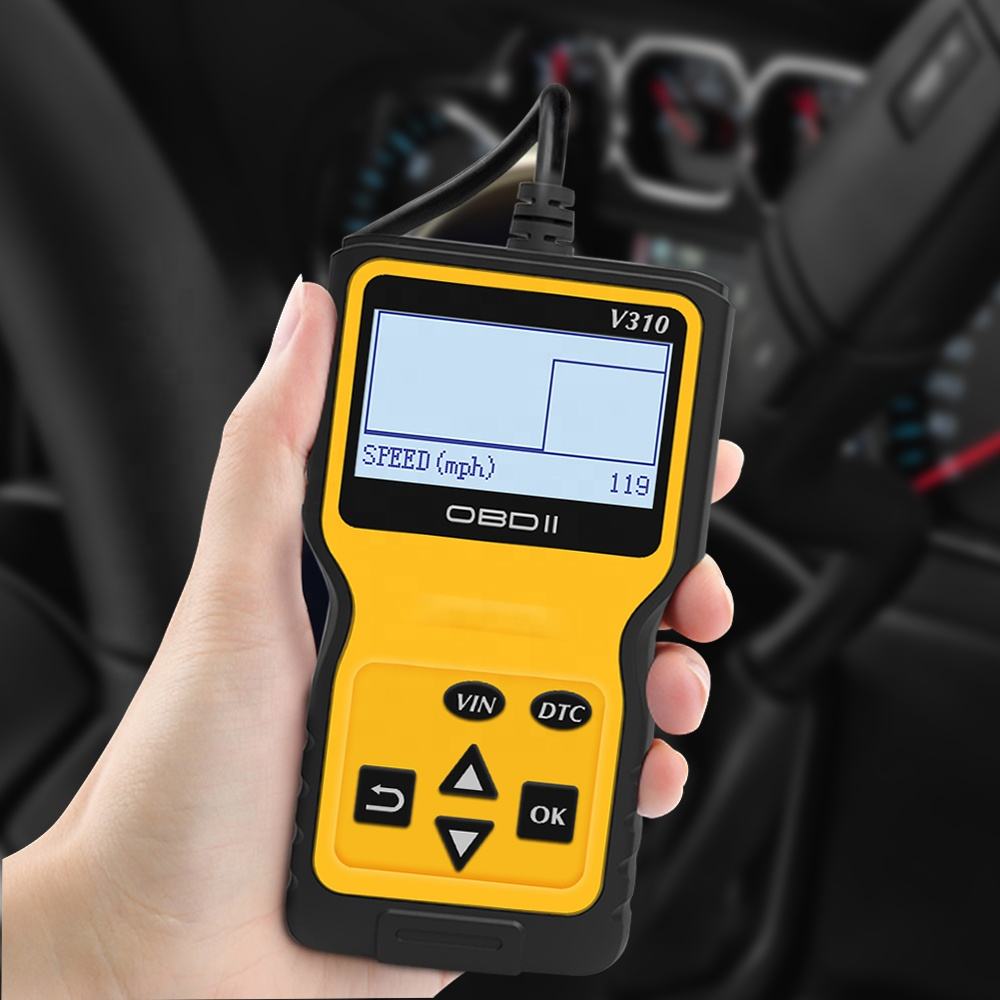

• Grafisk visning: Växla till graf för lättare tolkning av trend och dynamik.
• Vehicle Info: Läs VIN/CALID/CVN (Mode $09) där fordonet exponerar dessa värden.
• DTC-lexikon: Stöd för uppslag av P/C/B/U-koder med kort förklaring (modellberoende).
• Flerspråkig meny: Byt språk direkt i enheten.

Typiska användningsfall

• Snabb felsökning: Läs av MIL, koder och freeze-frame – bedöm om bilen är körbar eller kräver omedelbar åtgärd.
• Besiktningskoll: Kontrollera readiness (I/M) och se vilka monitorer som behöver köras in (drive-cycle).
• Provkörning & service: Följ bränsletrim och sensordata före/efter åtgärd.
• Projektbilar: Dokumentera förändringar efter uppgraderingar eller reparationer.
• Kunddialog: Visa svart-på-vitt vad bilen rapporterar – ökar förtroendet.

Kompatibilitet & protokoll

V310 är avsedd för OBD-II/EOBD-bilar med 16-pins DLC. Generella riktlinjer: USA bensin 1996+, EU bensin ca 2001+, EU diesel ca 2004+. Enstaka 1994/1995 kan vara OBD-II-certifierade (kontrollera VECI-etiketten och 16-pins-port).

Observera att OBD-II i första hand avser motor/emissionssystem (Mode $01–$0A). ABS/airbag/komfort kan kräva märkes-specifika verktyg.

Exempel på kompatibla bilmodeller (urval)

• Volvo: S40/V50 (2004+), V70 (2001+ bensin, 2004+ diesel), S60 (2001+), XC70/XC90 (2003+)
• VW/Audi/Skoda/Seat: Golf V (2004+), Passat B6 (2005+), A3 8P (2003+), Octavia II (2004+)
• BMW/MINI: BMW E46 facelift (bensin 2001+, diesel 2004+), E90/E91 (2005+), MINI R56 (2006+)
• Mercedes: W203/W211 (2001+ bensin, 2004+ diesel), W204 (2007+)
• Ford: Focus Mk1 facelift (2001+ bensin, 2004+ diesel), Mondeo Mk3 (2001+ bensin, 2004+ diesel)
• Opel: Astra G/H (2001+ bensin, 2004+ diesel), Vectra C (2002+)
• Toyota: Corolla (2001+), Avensis II (2003+), Yaris (2001+)
• Nissan: Qashqai (2007+), Micra K12 (2003+)
• Peugeot/Citroën: 307 (2001+), C4 (2004+)
• Hyundai/Kia: i30 (2007+), Ceed (2007+)

Vill du jämföra med mobil-baserade adaptrar (BT/BLE)? Se Bluetooth-kategori (Vgate/vLinker). För fler handhållna modeller: Felkodsläsare-kollektionen.

Manual & installationsguide (steg-för-steg)

Förberedelser

1. Parkera bilen säkert, lägg i P eller neutral och dra åt parkeringsbromsen.
2. Stäng av onödiga förbrukare (ljus, AC, värmare) för stabil spänning.
3. Lokalisera bilens OBD-port (16-pin DLC) – normalt under instrumentpanelen vid förarplats.

Anslut & starta

1. Sätt V310-kontakten stadigt i 16-pinsporten.
2. Slå tändningen till ON (motorn avstängd) – enheten startar och visar huvudmeny.

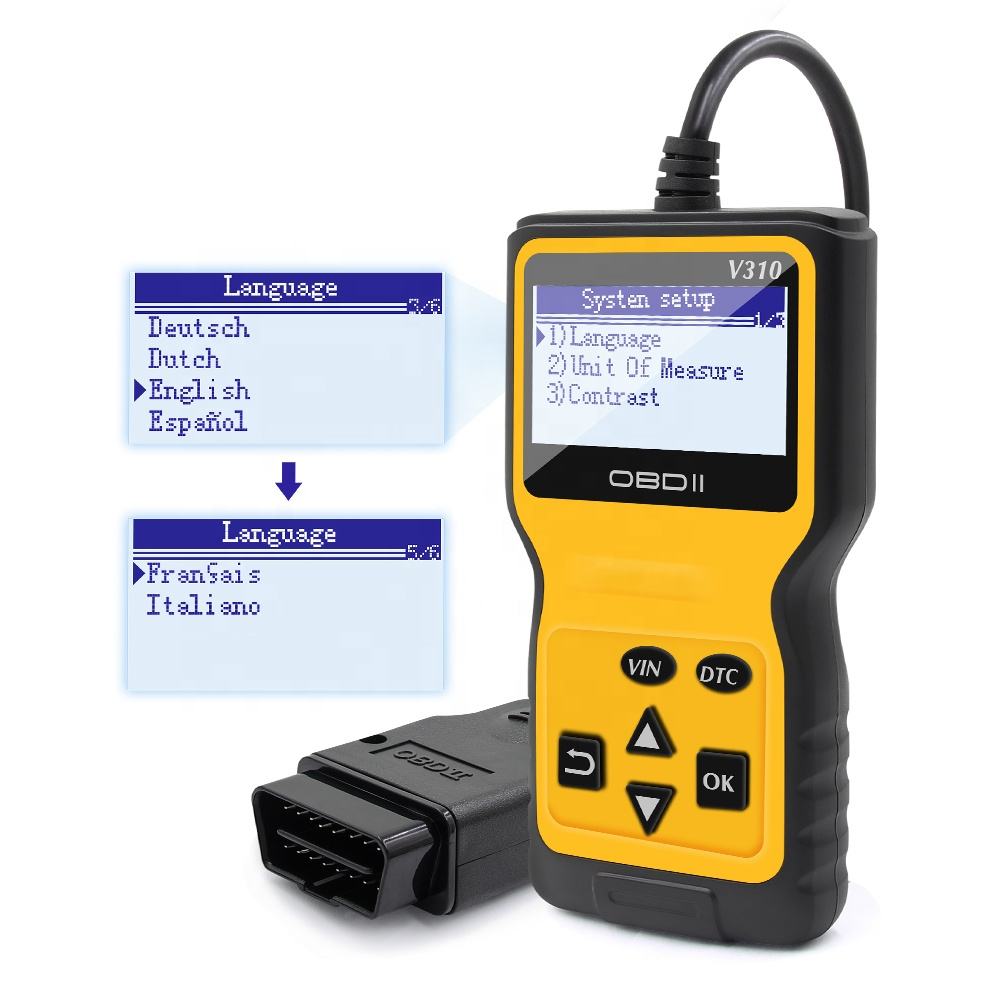

3. Välj språk vid behov (Settings → Language).

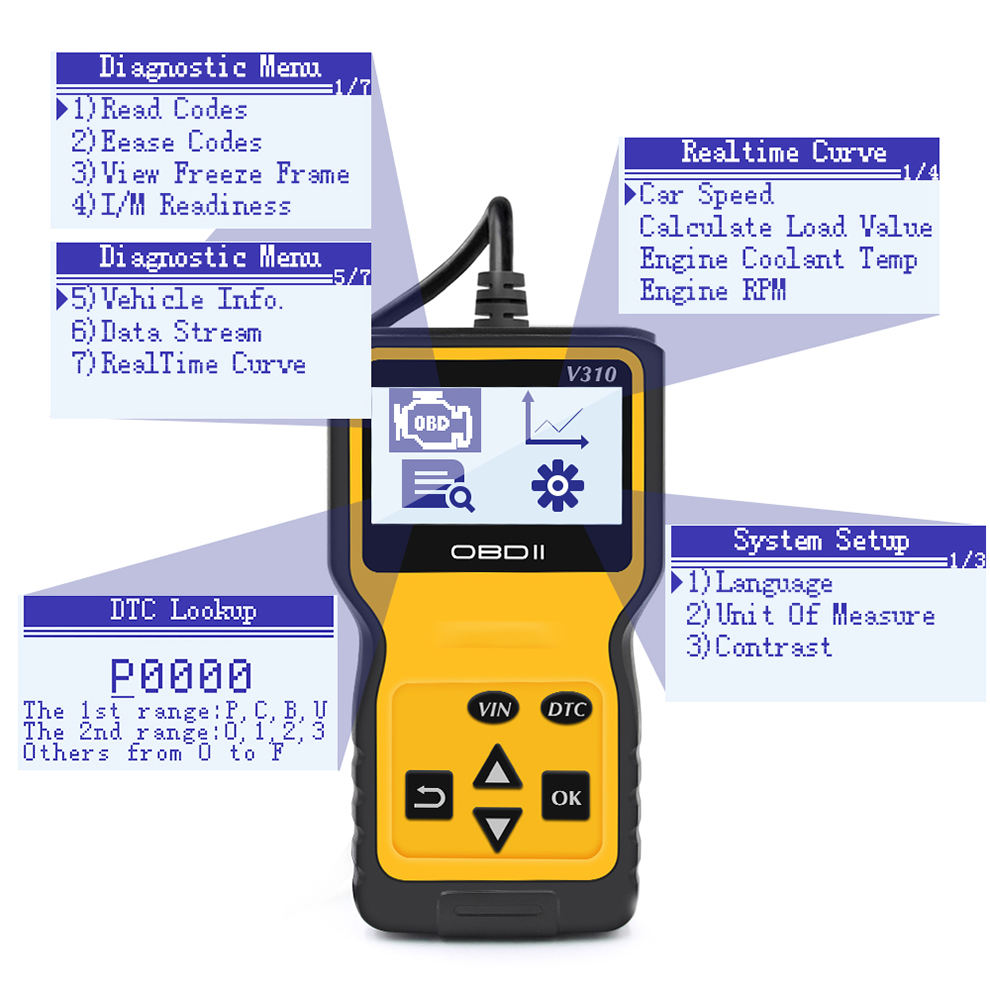

Menyöversikt

• Read Codes – läs felkoder (Stored/Pending/Permanent).
• Clear Codes – rensa felkoder (nollställer ofta readiness; kör drive-cycle efteråt).
• Live Data – visa realtidsdata (text eller graf).
• Freeze Frame – visa frysta data vid felhändelse.
• I/M Readiness – besiktningsstatus (monitorer).
• Vehicle Info – VIN, CALID, CVN (Mode $09).
• DTC Lookup – slå upp P/C/B/U-koder.

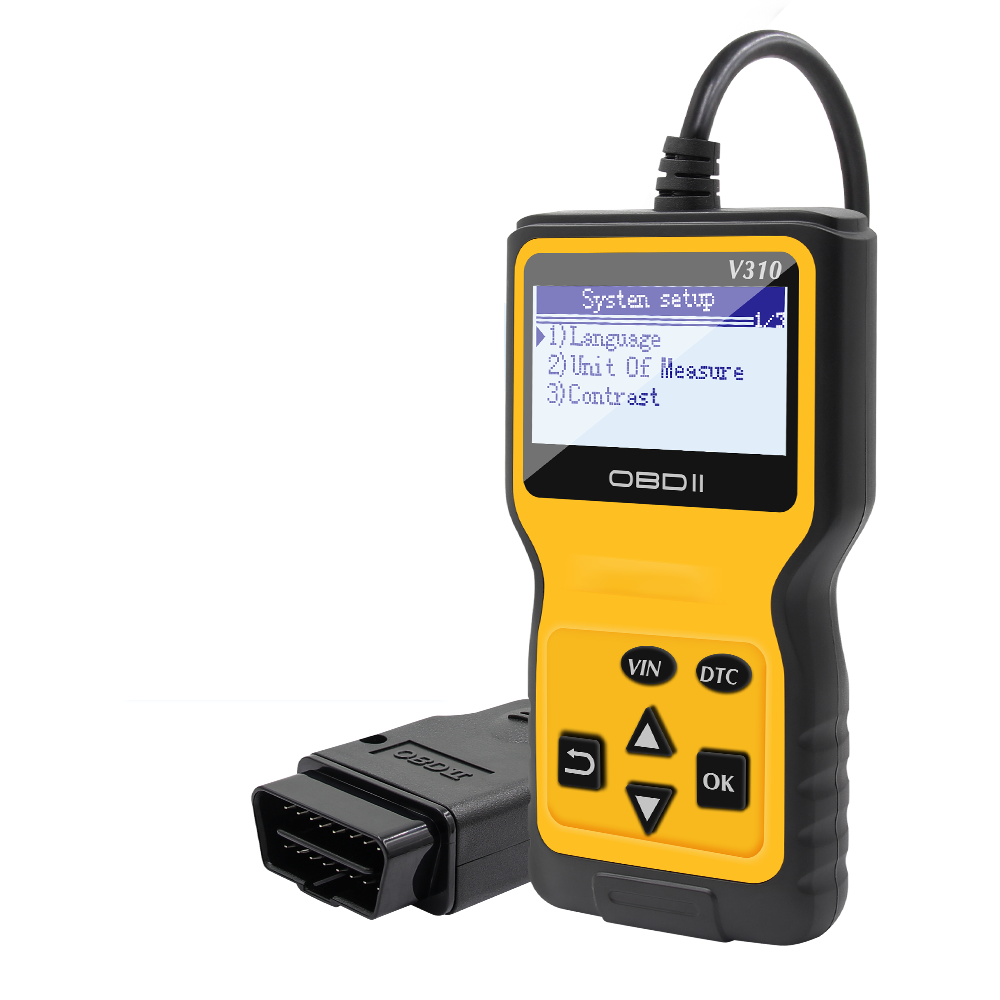

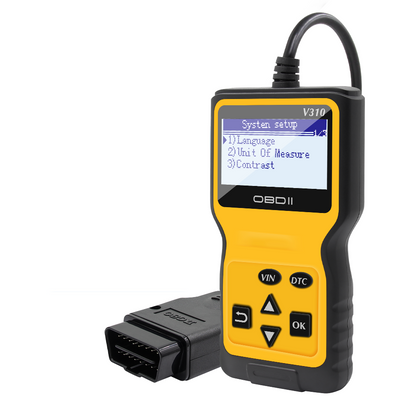

• Settings – språk, enheter, kontrast m.m.

Grunddiagnos (rekommenderad ordning)

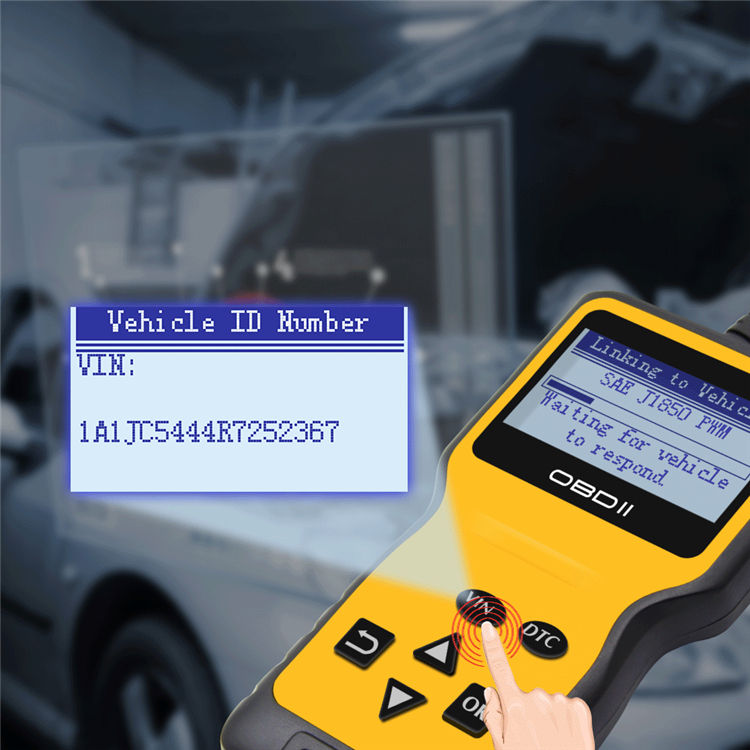

1. Vehicle Info: Läs VIN och notera reg.nr/VIN i ditt arbetsblad.
2. Read Codes: Lista alla DTCs. Fotografera/skärmdumpa om möjligt.
3. Freeze Frame: Studera ECT, RPM, belastning, bränsletrim och O2-värden vid felet.
4. I/M Readiness: Notera vilka monitorer som är Not Ready.
5. Live Data: Följ relevanta PIDs (ECT, STFT/LTFT, O2, MAP/MAF) under tomgång och lätt gas.
6. Åtgärd: Utför mekaniska/elektriska kontroller, byt defekta delar, kontrollera vakuumläckage m.m.
7. Clear Codes: När felet är åtgärdat, rensa koder, kör drive-cycle och verifiera att monitorerna blir Ready.

Säkerhetsråd

• Gör alla inställningar när bilen står still. Titta inte på displayen under körning.
• Rensa inte koder utan att ha dokumenterat dem (DTC + freeze-frame).
• Vid upprepade kommunikationsfel – kontrollera säkringar till OBD-matning/cigguttag.

Guide: Drive-cycle & readiness (I/M)

Efter att du rensat koder måste bilen köra igenom en drive-cycle för att emissionsmonitorer ska bli Ready. Exakta körmönster varierar per tillverkare, men följande generella rutin hjälper ofta:

1. Kallstart: Låt bilen stå still tills ECT ≈ omgivningstemp. Starta motorn och låt den gå på tomgång 2–3 minuter (AC/defroster av).
2. Stadskörning: Kör 5–10 min i 40–60 km/h med mjuk gas. Undvik kraftiga accelerationer.
3. Landsväg: Kör 10–15 min i 80–100 km/h med jämn gas (cruise om möjligt).
4. Deceleration: Släpp gasen helt i 10–20 sek (utan broms) – gynnar EGR/katalysatormonitorer.
5. Stop-&-go: Några korta stopp/accelerationer för EVAP-relaterade tester (varierar per bil).

Kontrollera I/M Readiness i V310 efter körningen. Om monitorer fortfarande är Not Ready, upprepa sekvenserna eller följ tillverkarens specifika drive-cycle.

Guide: Freeze-frame & datastream

Freeze-frame – så tolkar du data

• ECT (kylvätsketemp): Hög/låg temp kan peka på termostatproblem eller sensorsfel.
• RPM & Last: Visar motorns belastning vid felögonblick – viktigt vid misständning/luftbrist.
• STFT/LTFT: Positiva höga värden tyder ofta på mager gång (läckage), negativa på fet gång (t.ex. läckande injektor).
• O2-spänning: Trög eller flat signal kan indikera trött lambdasensor eller katalysatorproblem.
• MAP/MAF: Avvikande luftflöde pekar på givarfel, läckage eller smutsigt filter.

Datastream – arbeta effektivt

1. Välj 5–10 relevanta PIDs (för snabbare uppdateringsfrekvens).
2. Växla till graf för att se trend och svängningar (syre/trim).
3. Provkör i lugnt tempo först; introducera sedan belastning (uppförsbacke/lätt acceleration).
4. Notera avvikelser och korrelera med DTC och freeze-frame.

Felsökning & återställning

• Ingen ström i V310: Kontrollera bilens OBD-säkring. Prova annan bil för att utesluta enhetsfel.
• Ingen kommunikation: Slå på tändning (ON), kontrollera att rätt protokoll detekteras. Vissa äldre bilar kan ha dålig jord/12 V på DLC.
• Koder återkommer direkt: Åtgärda grundfelet (sensor, vakuum, tändning, avgassystem) innan du rensar igen.
• Readiness blir inte ”Ready”: Kör full drive-cycle; vissa EVAP-tester kräver halvtank och viss utetemp.
• Ologiska data: Kontrollera givarkontakter och kablage; jämför med referensvärden från verkstadshandbok.

Vanliga frågor (FAQ)

1. Fungerar V310 utan mobil eller dator?

Ja. V310 är helt fristående med inbyggd skärm och menyer.

2. Kan den läsa alla system (ABS/airbag/BCM)?

Nej, primärt OBD-II (motor/emission). För övriga system krävs ofta märkesverktyg.

3. Vilka bilar stödjer den?

OBD-II/EOBD-bilar med 16-pins DLC: USA 1996+, EU bensin ca 2001+, EU diesel ca 2004+.

4. Vad betyder P/C/B/U-koder?

P = Powertrain (drivlina), C = Chassis, B = Body, U = Network/kommunikation.

5. Försvinner readiness när jag rensar koder?

Ja, rensning nollställer monitorerna. Kör en drive-cycle för att få dem till ”Ready”.

6. Kan jag exportera rapporter?

V310 saknar fil-export. Fotografera skärmen eller anteckna kod/text.

7. Visar den bränsleförbrukning?

Den visar primärt OBD-data. För avancerad trippdata är app-adaptrar bättre.

8. Varför står det ”No Link”?

Tändning OFF, dålig DLC-matning, fel säkring eller inkompatibelt fordon.

9. Kan jag ändra språk?

Ja, i Settings → Language.

10. Läser den VIN på alla bilar?

VIN via Mode $09 finns inte på alla fordon, särskilt äldre modeller kan sakna det.

11. Varför återkommer P0420?

Tyder ofta på katalysator/utsläppssystemproblem. Kontrollera läckage, O2-sensorer och avgassystem.

12. Kan jag radera enbart pending-koder?

Clear Codes rensar alla lagrade/pending. Permanent DTC kräver drive-cycle.

13. Fungerar V310 på elbilar?

OBD-II för emission är begränsat på EV. Viss standarddata kan finnas, men EV-specifika värden kräver märkesverktyg.

14. Hur får jag monitorerna ”Ready” snabbt?

Följ drive-cycle-guiden och kör blandad körning i jämnt tempo.

15. Är firmware uppgraderbar?

V310 levereras med FW V1.1; uppdateringar annonseras normalt inte för denna klass av enheter.

16. Kan jag ha enheten inkopplad hela tiden?

Ja, men koppla ur vid långtidsparkering för att undvika onödig viloström.

17. Kan V310 logga längre tidsserier?

Den visar live, men saknar fil-logg. För loggning: se Bluetooth-adaptrar.

18. Stödjer den graf för alla PIDs?

Graf finns för utvalda PIDs; uppdateringsfrekvensen beror på bilens ECU.

19. Får jag använda den på 24 V?

Nej, personbilar använder normalt 12 V OBD-matning. Använd inte V310 på 24 V-system.

20. Visar den temperatur i °C?

Ja, välj Units i Settings för att byta °F/°C (om alternativet finns i din version).

21. Varför visas ”N/A” för vissa värden?

Bilen exponerar inte den PID:en via OBD-II, då visar V310 ”N/A”.

22. Är V310 vattentålig?

Nej, undvik fukt/regn. Använd i torra miljöer.

Tips & bästa praxis

• Dokumentera alltid DTC och freeze-frame innan rensning.
• Begränsa PIDs i datastream för snabbare uppdateringshastighet.
• Kontrollera batteriet – låg spänning kan ge falska fel och kommunikationsproblem.
• Verifiera åtgärd med drive-cycle och ny skanning.
• Jämför verktyg: Handhållet (V310) för fristående användning; Bluetooth för logg/rapport.
• Förvara skyddat – undvik slag mot display och kontaktdon.

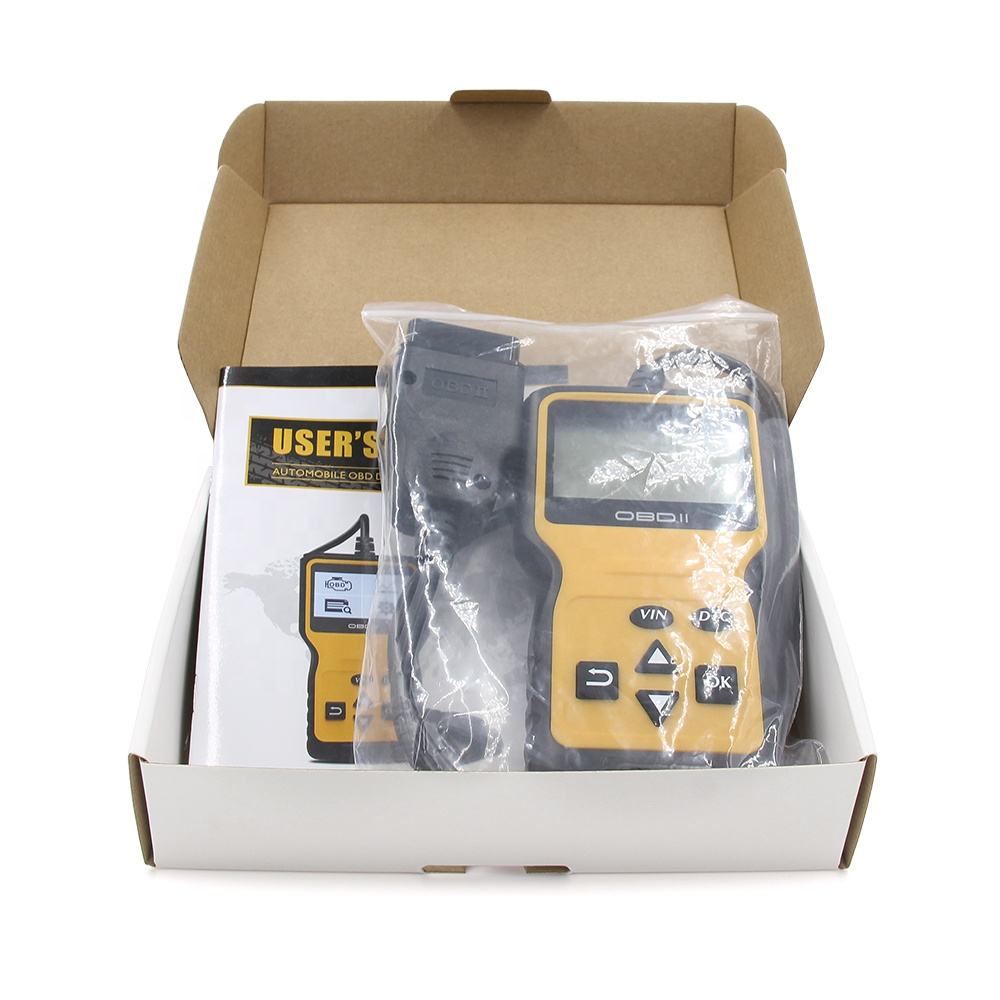

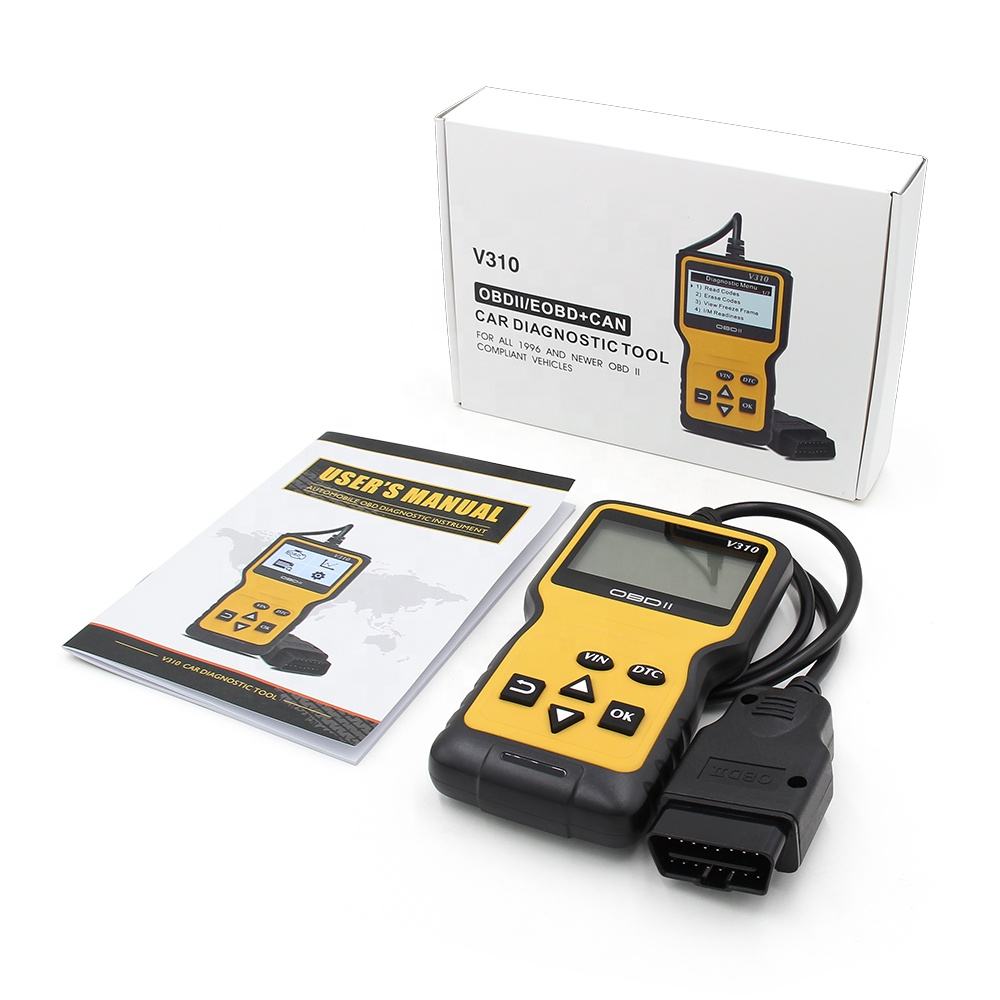

Förpackningsinnehåll

• 1 × V310 huvudenhet
• 1 × Instruktionsmanual

Se fler handhållna modeller i Felkodsläsare-kollektionen.

Viktiga notiser & ansvar

• V310 är avsedd för OBD-II/EOBD diagnos av motor/emission. Övriga system kan kräva märkesverktyg.
• Rensa inte felkoder utan att först dokumentera och förstå grundorsaken.
• Kompatibilitet kan variera mellan årsmodeller/marknader. Verifiera 16-pins DLC och OBD-II-certifiering.
• All användning sker på eget ansvar. Följ lagar och säkerhetsföreskrifter.

Sammanfattning

V310 OBD2 Code Reader är ett snabbt, robust och användarvänligt handverktyg för OBD-II/EOBD-diagnos. Du får läsning/rensning av DTC, readinesskontroll, freeze-frame, livedata (även i graf) och VIN/CALID/CVN – allt utan telefon eller dator. Perfekt för förbesiktning, daglig felsökning och som första-val på verkstadsbänken.
