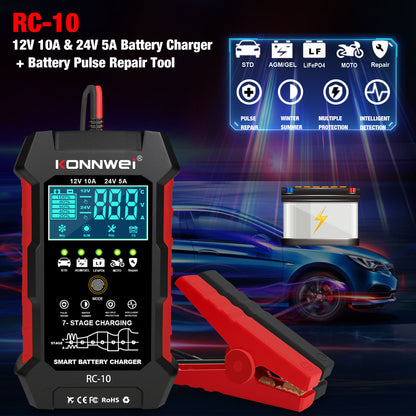

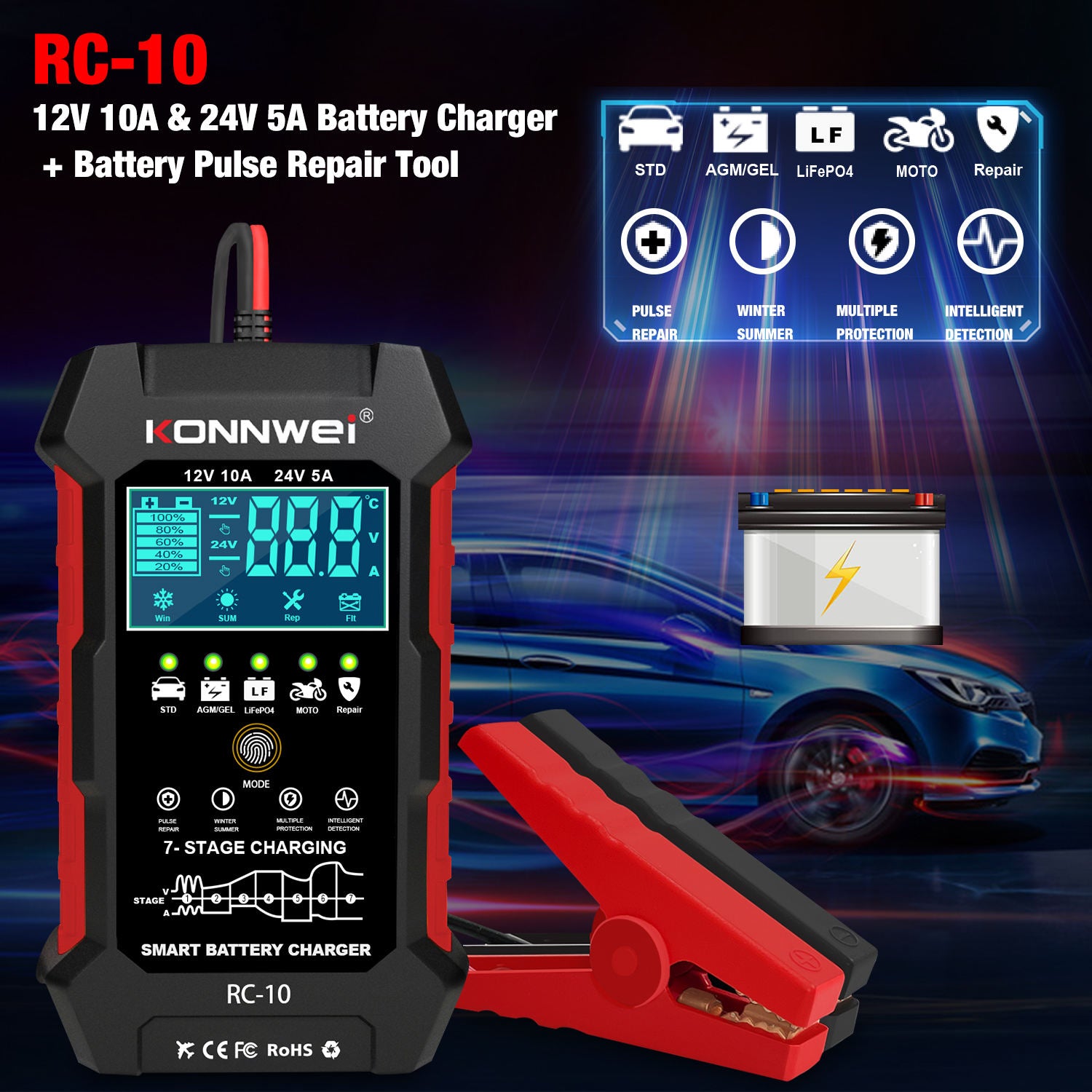

KONNWEI RC-10 – 12V/10A & 24V/5A Automatisk Batteriladdare med 7-stegs laddning

Introduktion – vad gör RC-10?

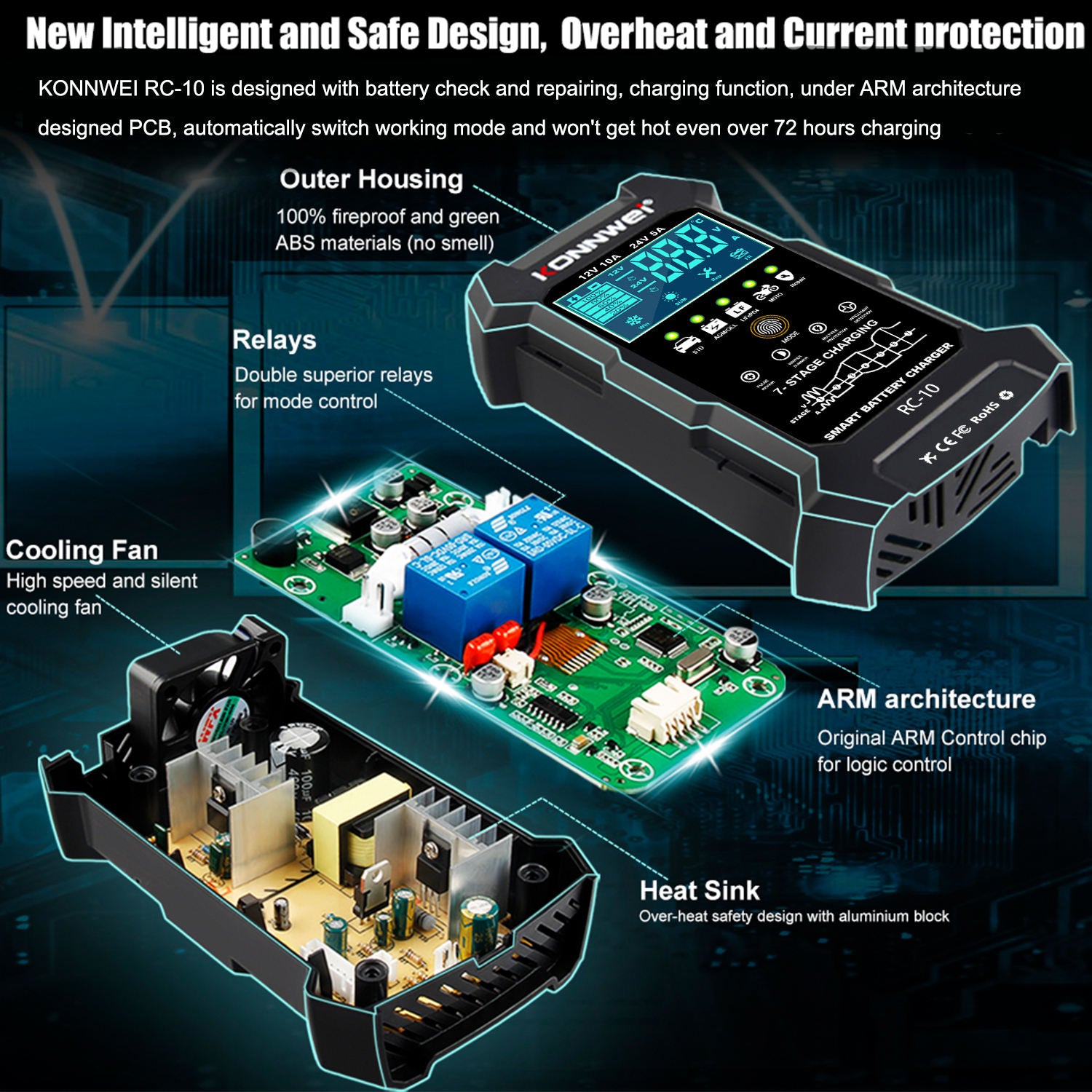

RC-10 är en automatisk, switchad batteriladdare med mikrokontroller (CPU) som kontinuerligt övervakar batteriets tillstånd och anpassar spänning/ström efter valt batterislag och temperatur. Den fungerar både som snabbladdare (inom säkra gränser) och underhållsladdare (float/underhåll) och har ett särskilt ”Repair”-läge (puls/avsvavling) för bly/syra-batterier som stått lågt under längre tid. Tack vare temperaturkompensation presterar den stabilt i både nordiska vintrar och sommarvärme.

Laddaren finns med EU, US, AU eller UK-kontakt och täcker ett brett kapacitetsintervall för 12V och 24V. Den stora skärmen, de tydliga ikonerna och den logiska knappmenyn gör RC-10 enkel att använda även för nybörjare – samtidigt som precisionen och säkerhetsfunktionerna uppskattas av proffs.

Specifikationer

• Modell: KONNWEI RC-10
• Indata: 110–240 V AC, ~165 W, aktiv fläktkylning
• Utdata (denna artikel): 12V / 10A & 24V / 5A (automatisk val av 12/24 V)
• Float-spänning (bly/syra): 13,8 V (12V) / 27,6 V (24V)  •  Max laddspänning (bly/syra): 14,7 V / 29,4 V
• LiFePO4-läge: 14,6 V (12V) / 29,2 V (24V) – BMS-kompatibel laddprofil
• Minsta startspänning: ≈2,0 V (”wake-up” för djupt urladdade blybatterier)
• Effektivitet: ≈85 %

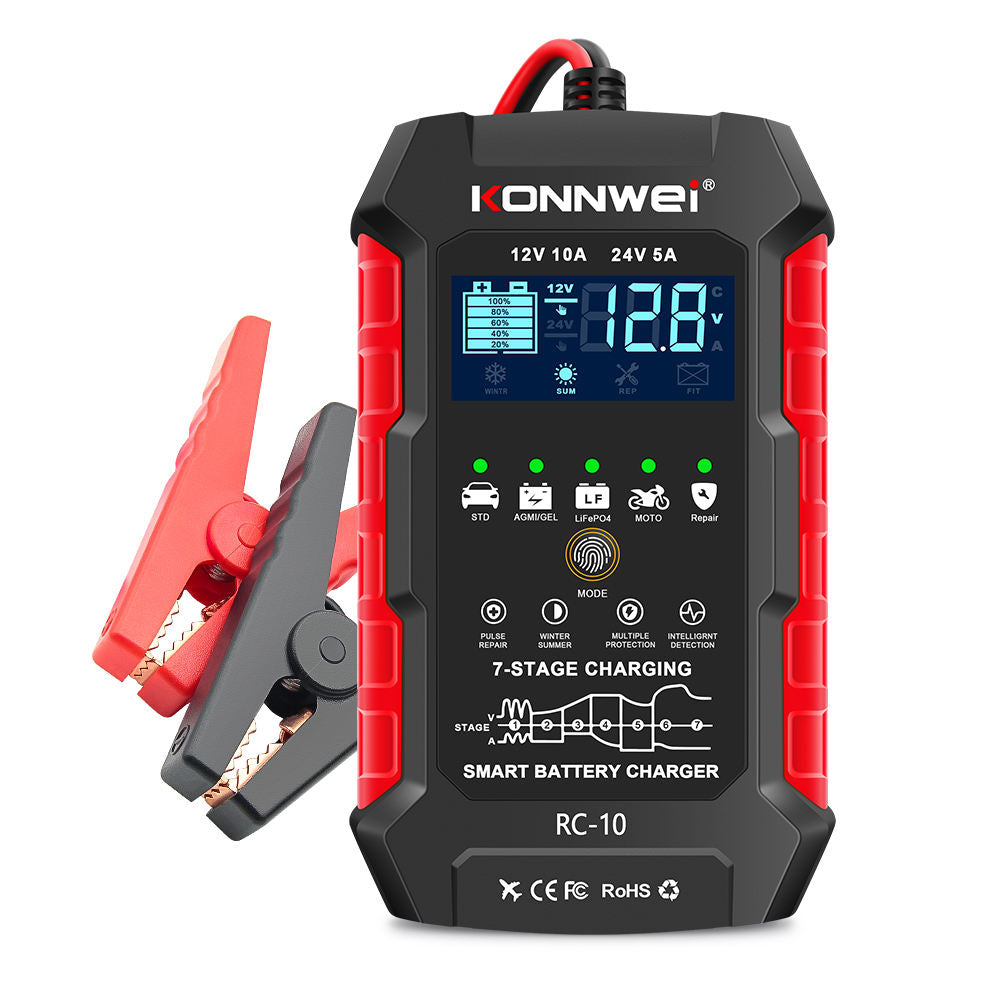

• Skärm: 2,4” bakgrundsbelyst display med realtidsdata
• Driftskydd: kortslutning, omvänd polaritet, låg/hög inspänning, överström, övertemp, överladdning, gnistskydd m.m.
• Arbetsmiljö: smart temp-kompensation (kall/varm miljö)
• Kompatibla batterier: Bly/syra (WET/Flooded), AGM (platt/spiral), GEL, EFB, LiFePO4
• Kapacitet (riktvärden): 12V ≈ 6–150 Ah (bly) / 24–120 Ah (LiFePO4). 24V ≈ 6–100 Ah (bly/LiFePO4)
• Kontakter: EU, US, UK, AU (välj variant)
• Certifieringar: CE, FCC, RoHS
• Färg: Svart/röd kapsling med kylning via intern fläkt

Obs om strömutgång: Modellen RC-10 förekommer i vissa specifikationer även som 12A/6A. Denna artikel avser varianten 12V/10A & 24V/5A.

Funktioner & användningsområden

• 7-stegs smart laddning: Optimal och skonsam laddning från djupt urladdat till fullt underhåll.
• Puls/avsvavling (Repair): Hjälper till att bryta sulfatskikt i blybatterier (endast frikopplat batteri).
• Automatisk 12/24 V: Växlar själv till rätt systemspänning (bekräfta på skärmen).
• Multi-kemi: För WET/AGM/GEL/EFB samt LiFePO4 med korrekt spänningsprofil.
• Tempkompensation: Kall/varm-anpassad laddning för bättre livslängd.
• Underhållsläge: Växlar till float när batteriet är fulladdat – redo att stå inkopplad.
• Stor display: Visar spänning, ström, procent, laddfas, temperatur och felkoder.
• Komplett skydd: Kortslutning, omvänd polaritet, överladdning, övertemp, m.m.
• Universalkontakter: Välj EU/US/UK/AU – perfekt för verkstad, resor eller importfordon.
• Brett användningsområde: Bil, MC, ATV/UTV, båt (startbank), gräsklippare, husbil, lätt lastbil m.m.

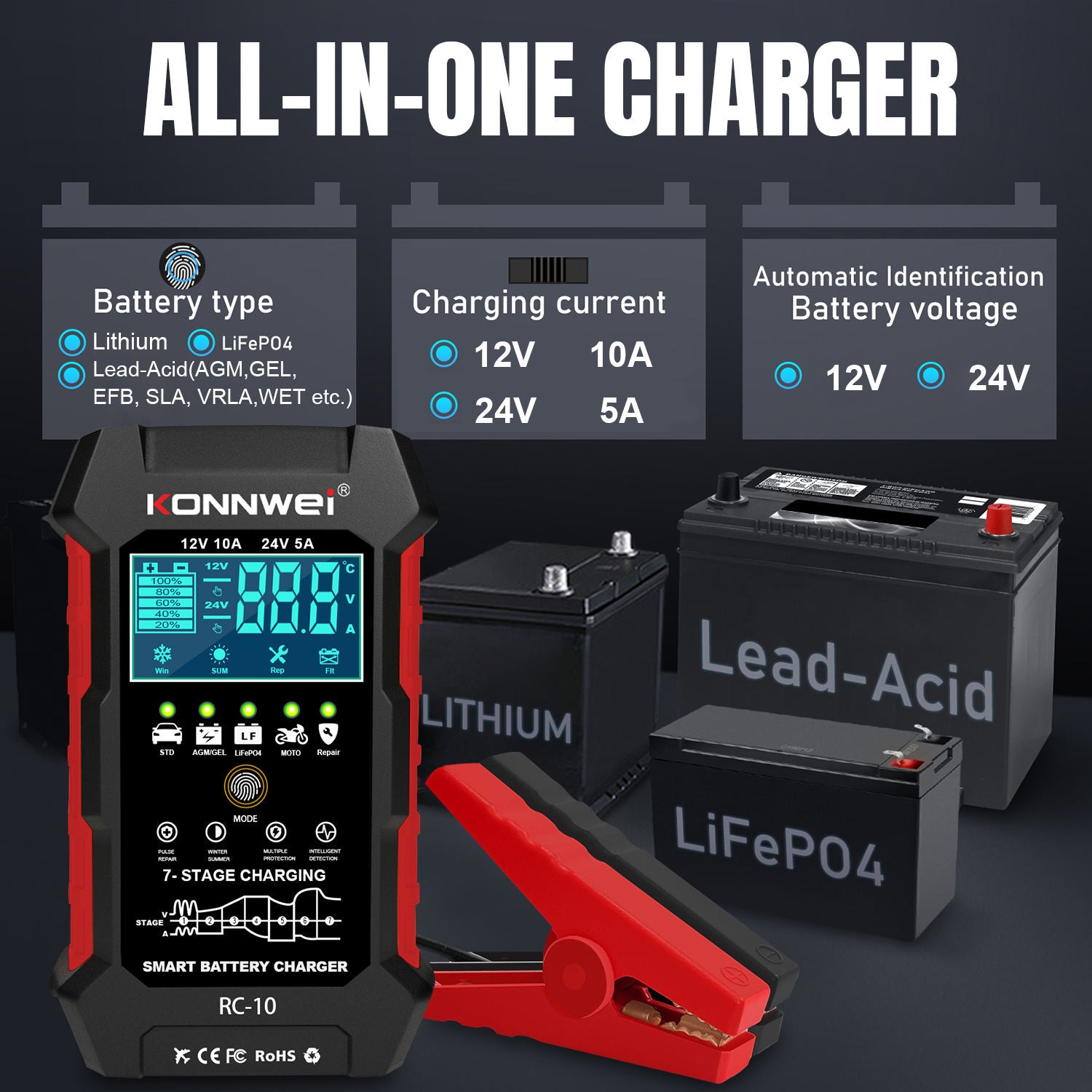

Kompatibilitet & batterityper

RC-10 är avsedd för start- och servicebatterier i 12V- och 24V-system. Välj rätt kemiläge i menyn:

• WET/Flooded (bly/syra): Standard startbatterier – stöds i alla steg.
• AGM (platt/spiral): Kräver ofta något högre laddspänning – AGM-profil rekommenderas.
• GEL: Använd GEL-läge (kontrollerad spänning/ström).
• EFB: Kan laddas i bly/AGM-läge enligt tillverkarens rekommendation.
• LiFePO4: Välj LiFePO4-läge (14,6 V / 29,2 V). Batteriet bör ha inbyggd BMS.

Kapacitet: För 12V bly ≈ 6–150 Ah, 24V bly ≈ 6–100 Ah. För LiFePO4 rekommenderas ≈ 24–120 Ah (12V) respektive ≈ 12–80 Ah (24V), beroende på BMS och tillverkarens specifikation. Större batterier kan laddas men tar längre tid; mycket små batterier bör laddas i lågeffekt/underhållsläge.

7-stegs laddning – så arbetar RC-10

1. Diagnos/identifiering: Kontrollerar anslutning, polaritet, spänning och väljer 12/24 V.
2. Mjukstart (Soft Start): Varsam ströminmatning för mycket urladdade batterier.
3. Bulk: Högsta säkra ström (upp till 10A/5A) för snabb energipåfyllnad.
4. Absorption: Konstant spänning när batteriet närmar sig fullt – minskar strömmen gradvis.
5. Analys: Kontrollerar om batteriet håller spänningen och bedömer interna förluster.
6. Rekond/Equalize*: Puls- eller höjspänningsfas för bly/syra (ej LiFePO4) för kapacitetsåterställning.
7. Float/Underhåll: Håller batteriet på ≈13,8/27,6 V – redo direkt när du behöver starta.

*Jämningssteg tillämpas endast i blyprofiler och under kontrollerade villkor. Följ alltid batteritillverkarens råd.

Manual & installationsguide

Förberedelser

1. Säkerställ att batteriet är helt eller delvis frikopplat från fordonets känsliga elektronik om du ska köra Repair-läge.
2. Identifiera batteriets kemityp (WET/AGM/GEL/EFB/LiFePO4) och systemspänning (12/24 V).
3. Välj korrekt nätkontakt (EU/US/UK/AU) och kontrollera att nätuttaget är jordad/OK.

Standardladdning (underhåll/snabb)

1. Steg 1: Anslut RÖD klämma till batteriets + och SVART klämma till −.
2. Steg 2: Sätt i nätkontakten (110–240 V AC). Laddaren startar och känner av 12/24 V automatiskt.
3. Steg 3: Välj batteriprofil (WET/AGM/GEL/EFB/LiFePO4). Bekräfta med OK.
4. Steg 4: Laddningen påbörjas. Följ procent, spänning och ström på skärmen.
5. Steg 5: När 100 % uppnås går RC-10 till float. Du kan låta den sitta kvar för underhåll.
6. Steg 6: Koppla ifrån i omvänd ordning: dra ur nätkontakt → svart klämma → röd klämma.

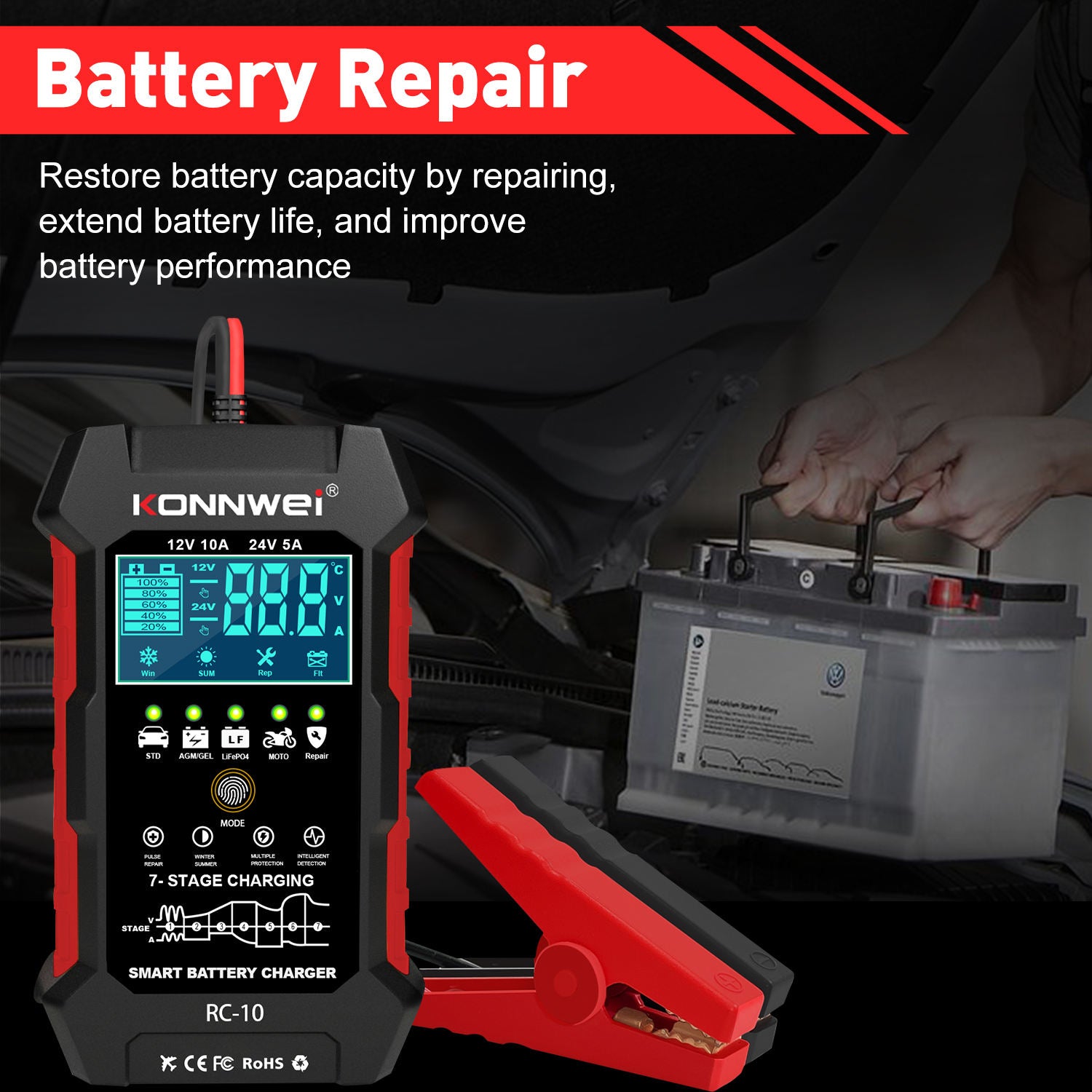

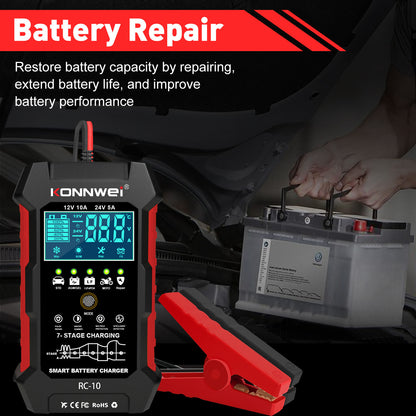

Repair/Pulse-läge (endast frikopplat blybatteri)

1. Frikoppla batteriet helt från fordonet. Anslut klämmorna +/− som ovan.
2. Välj Repair i menyn (endast för bly/syra, inte LiFePO4).
3. Låt processen arbeta klart (kan ta flera timmar). Avbryt om batteriet blir onormalt varmt eller luktar.
4. Efter Repair – kör en normal full laddcykel innan batteriet tas i bruk.

Underhållsvinter & långtidsförvaring

• Välj lämplig profil; låt laddaren stå i float för att motverka självurladdning och sulfatering.
• Kontrollera vätskestatus på öppningsbara blybatterier regelbundet (om tillämpligt).

Felsökning & statusindikationer

• ”REV/Polarity”: Klämmorna är omkastade – byt plats på röd/svart.
• ”Lo Volt/2V Wake-up”: Batteriet är mycket urladdat. RC-10 försöker väcka – ge processen tid.
• ”Hi Temp”: Överhettningsskydd aktivt – låt enheten svalna, säkra luftflöde kring fläkten.
• ”Fault/Err”: Kontrollera klämmor, kontakttryck och att batteriprofilen är korrekt för kemin.
• Fladdrande spänning i float: Normal pulshållning – laddaren håller batteriet fulladdat.
• Skapar inte laddning: Djupt skadat batteri, cellfel eller för låg kapacitet – testas/byts.

Vanliga frågor (FAQ)

1. Kan jag ladda batteriet utan att koppla loss det från bilen?

Ja – för normal laddning/underhåll går det bra. Repair-läget ska endast köras med frikopplat batteri.

2. Stöds LiFePO4?

Ja. Välj LiFePO4-läget (14,6 V / 29,2 V). Batteriet bör ha BMS. Använd inte Repair på LiFePO4.

3. Hur stor kapacitet klarar RC-10?

Riktvärden: 12V bly ≈ 6–150 Ah, 24V bly ≈ 6–100 Ah. LiFePO4 ≈ 24–120 Ah (12V) beroende på BMS.

4. Kan laddaren stå inkopplad länge?

Ja, den växlar till float/underhåll när batteriet är fullt. Perfekt för vinterförvaring.

5. Min skärm visar 13,8 V men procent 100 % – är det klart?

Ja. 13,8 V är float-nivå (underhåll). Batteriet hålls fullt utan att överladdas.

6. Är 12A/6A samma modell?

RC-10 finns i marknaden med olika maxströmmar. Denna artikel är 10A/5A. Kontrollera produktsidan.

7. Kan jag ladda båtbatterier?

Ja – för start- och servicebank (ej stora stationära bankar utan att beakta laddtid/ström).

8. Fläkten hörs – är det normalt?

Ja, RC-10 har fläktkylning för stabil drift och livslängd.

Tips & bästa praxis

• Rätt profil: Välj alltid kemiläget som matchar batteriet (WET/AGM/GEL/EFB/LiFePO4).
• Klämmor & kontakt: Rengör poler och säkra god anliggning – det minskar värme och laddtid.
• Kallt klimat: Ladda i plusgrader om möjligt; RC-10 tempkompenserar men kemin blir trög i kyla.
• Långtidsförvaring: Låt RC-10 stå i float – batteriet mår bäst fullt.
• Säkerhet först: Gnista/flammor får inte förekomma nära öppna blybatterier (vätgasrisk).
• Kombinera med diagnos: Vid startproblem – komplettera med en handhållen felkodsläsare för att utesluta ECU-fel.

Förpackningsinnehåll

• 1 × KONNWEI RC-10 laddare (valt nätdon: EU/US/UK/AU)
• 1 × Set kraftiga krokodilklämmor (röd/svart)
• 1 × Snabbstart-/användarguide

Viktiga notiser & ansvar

• Repair-läget gäller endast frikopplade bly/syra-batterier. Använd inte på LiFePO4.
• 24V-system: Endast för 24V batterier/bankar i bra skick – överskrid inte rekommenderad Ah.
• Skador p.g.a. felkoppling eller fel batteriläge omfattas inte av garanti. Följ alltid manualen.
• Ventilation: Använd på välventilerad plats. Undvik fukt, damm och brandfarlig miljö.

Sammanfattning

KONNWEI RC-10 är en mångsidig, säker och kraftfull 12V/24V batteriladdare med 7-stegs intelligens, Pulse Repair och temperaturkompensation. Den hanterar allt från klassiska bly/syra och AGM/GEL/EFB till moderna LiFePO4 – med klar och tydlig feedback på en 2,4” display. Välj rätt nätkontakt (EU/US/UK/AU) och ladda tryggt året runt – i garaget, verkstaden eller på resande fot.
