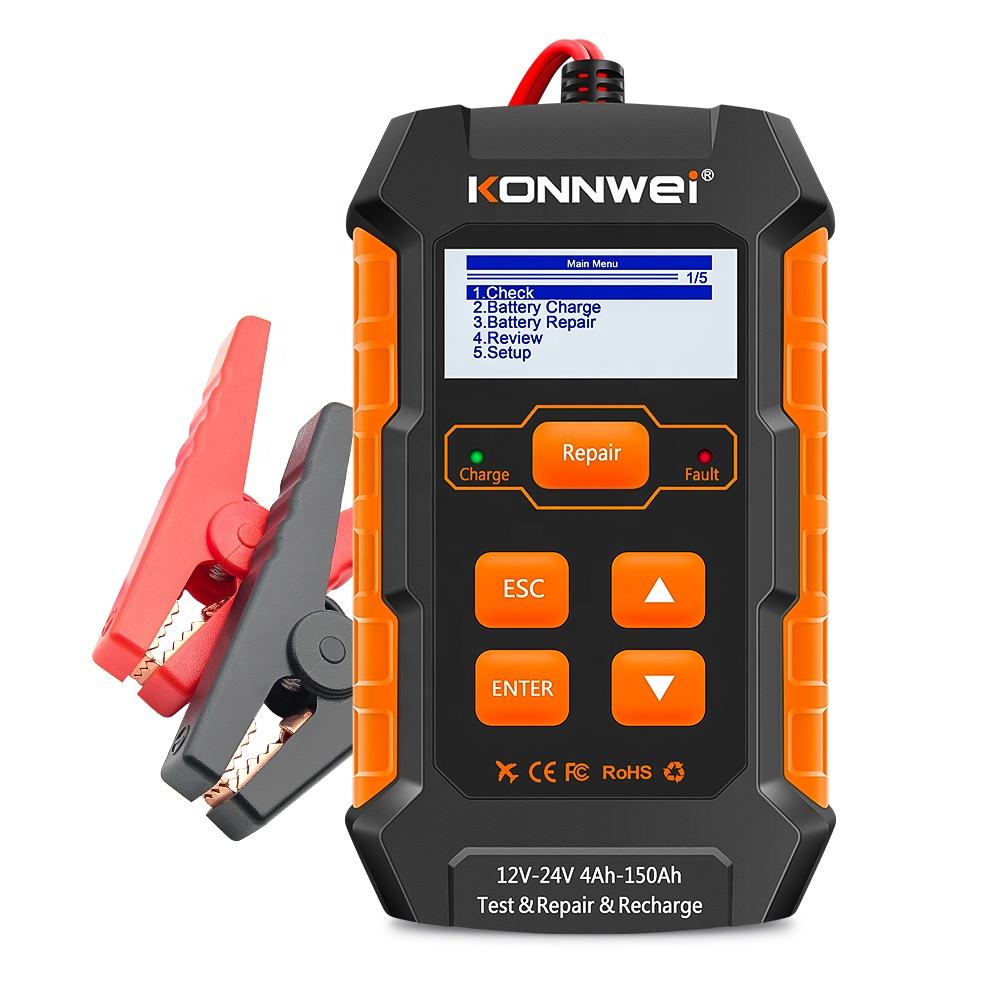

KONNWEI KW520 – Digital 3-i-1 batteritestare + 12V/10A & 24V/5A snabbladdare med Pulse Repair

Introduktion – vad är KW520?

KONNWEI KW520 är ett allt-i-ett-verktyg för batteridiagnos, snabbladdning och underhåll. Den löser tre typiska behov i ett robust, bärbart format:

• Batteritest: Snabb hälsokontroll (State of Health, State of Charge, CCA, Ri) med tydligt omdöme.
• Startsystemtest: Mäter spänningsfall och starttid, avslöjar svaga batterier eller trötta startmotorer.
• Laddningssystemtest: Bedömer generator/regulator (tomgång, last, rippel) för att hitta laddningsproblem.
• Snabbladdning: 12V upp till 10A, 24V upp till 5A, med automatik och skydd.
• Pulse Repair: Avancerat pulsläge för att motverka sulfatering i blybatterier som stått urladdade.

Resultat visas både som text (Good / Recharge / Replace) och graf (spänningsvågform). Den kompakta 2,0”-displayen är bakgrundsbelyst för hög läsbarhet och gränssnittet finns på 8 språk. Maskinen är konstruerad för daglig användning i verkstadsmiljö men är lika smidig i hemmagaraget.

Specifikationer (punktlista)

• Modell: KONNWEI KW520 (originalfabrik)
• Artikeltyp: 3-i-1 – batteritestare, snabbladdare, underhåll/Pulse Repair
• Display: 2,0” bakgrundsbelyst LCD

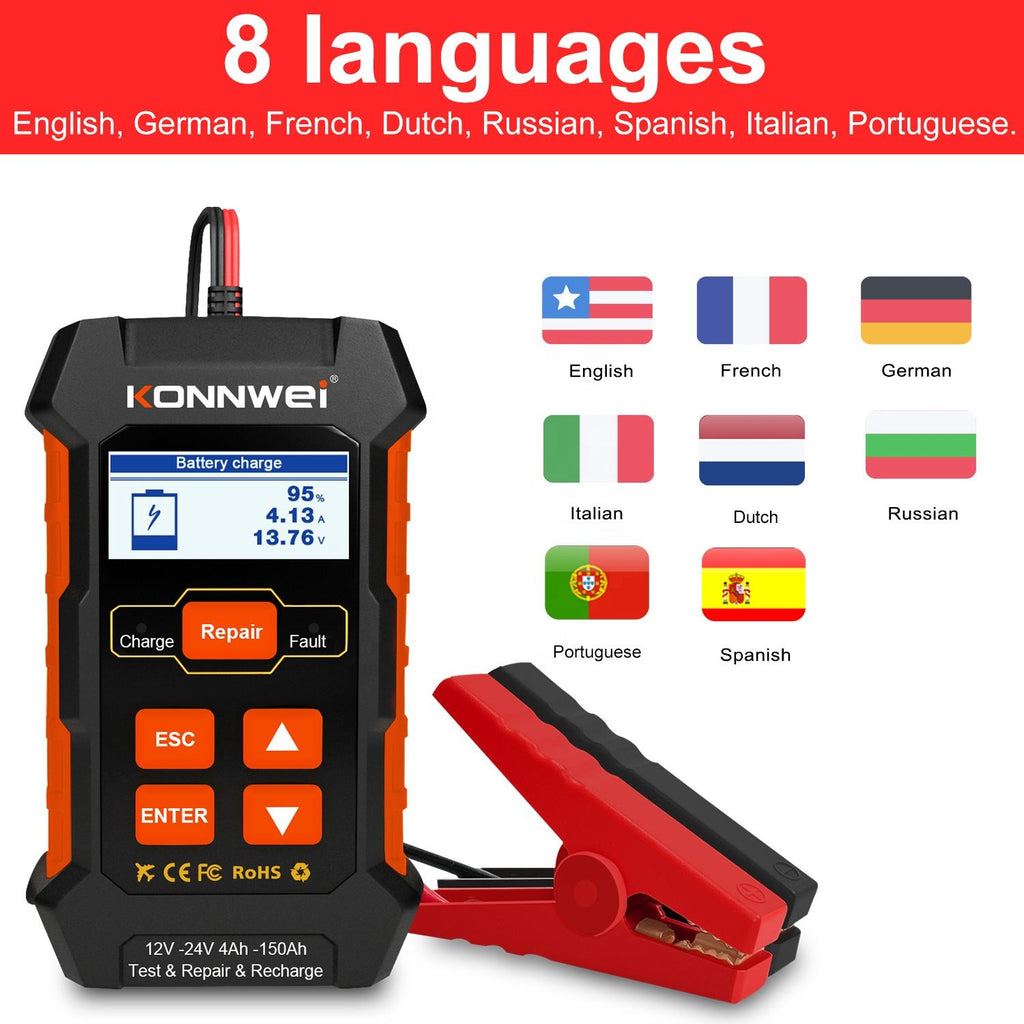

• Språk (UI): Engelska, Franska, Spanska, Tyska, Ryska, Italienska, Portugisiska, Holländska
• Indata (AC): 100–240 V AC (globalt nät)
• Utdata (DC laddning): 12V/10A & 24V/5A (automatisk 12/24V-detektion)
• Test-intervall: 8–30 V (mätsystem), CCA ≈ 100–2000 (standards: CCA, BCI, MCA, JIS, SAE, EN, DIN, IEC)
• Batterityper: Flooded (WET), AGM platt/spiral, GEL, EFB, MF/SMF (bly/syra)
• Skydd: Omvänd polaritet, kortslutning, överström, över/underspänning, överhettning, temperaturkompensation
• Driftsmiljö: 0 °C – 50 °C (förvaring −20 °C – 70 °C)
• Kontaktval: EU, US, UK, AU (ange vid köp)
• Certifikat: CE, FCC, RoHS, UKCA
• Färg: Orange/svart

Funktioner & användningsområden

• Hög precision: Mäter spänning, inre resistans, CCA och uppskattar Ah – ger snabba, konsekventa besked.
• Tydliga beslut: Good / Recharge / Replace och färdiga testprotokoll för kunddokumentation.
• Start/laddning: Separata test för cranking (start) och charging (generator/regulator) med rippel-indikering.
• Snabbladdning & underhåll: Stabil bulk/absorption/float-logik, växlar själv till underhåll (float).
• Pulse Repair: Avancerad pulsteknik för sulfaterade blybatterier (endast frikopplat batteri).
• Vågform i realtid: Se spänningsförlopp vid start, laddning och laddslut för säkrare diagnos.
• Skydd & säkerhet: Omvänd polaritet, överström, överhettning, kortslutning – trygg användning även för nybörjare.
• Globalt nät: 100–240 V AC och valbar nätkontakt – använd överallt.
• För alla fordonstyper: Bil, MC, ATV, båt (startbank), husbil/husvagn, trädgårdsmaskiner, lätt lastbil m.m.

Kompatibilitet & batterityper

KW520 är utformad för de flesta 12V och 24V bly/syra-batterier (start och service). Välj rätt kemiläge:

• WET/Flooded: Vanliga öppna/underhållsfria startbatterier – full funktion.
• AGM (platt/spiral): Anpassad spänningsprofil vid laddning, test enligt standard.
• GEL: Laddning med kontrollerad spänning/ström – skonsam profil.
• EFB: Passar fordon med Start-Stop – välj blyprofil enligt tillverkaren.

Kapacitetsriktlinjer (laddning): 12V ≈ 4–100 Ah, 24V ≈ 4–100 Ah (större batterier kan laddas men tar längre tid; mycket små batterier bör laddas med lägre ström & under uppsikt). Testdelen klarar brett CCA-område (≈100–2000 CCA).

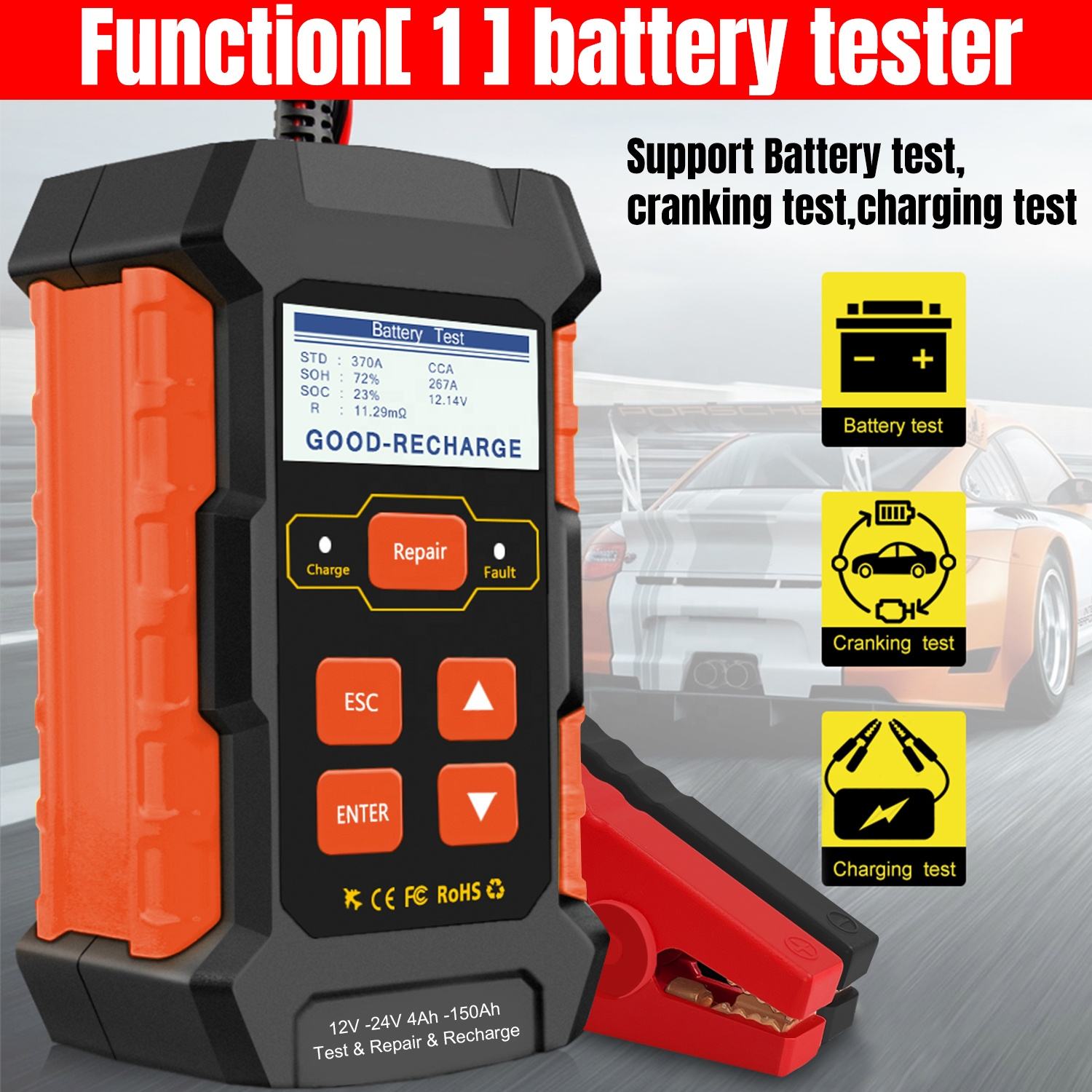

Tester – batteri, start & laddningssystem

• Batterihälsa: SOC (laddningsnivå), SOH (kondition), CCA (uppmätt), inre resistans (mΩ), uppskattad Ah.
• Starttest (Cranking): Spänningsfall, starttid, minimal spänning – hittar svag cell eller hög mekanisk last.
• Laddningstest (Charging): Tomgång/varv, last av/på, rippel – avslöjar fel i generator/likriktare/regulator.
• Standarder: Jämförelse enligt CCA/BCI/MCA/JIS/SAE/EN/DIN/IEC – sant mot märkning på batteriet.
• Vågform: Live spänningskurva för tydlig visualisering under test och laddning.
• Historik: Spara och spela upp mätningar för kundunderlag och återbesök.

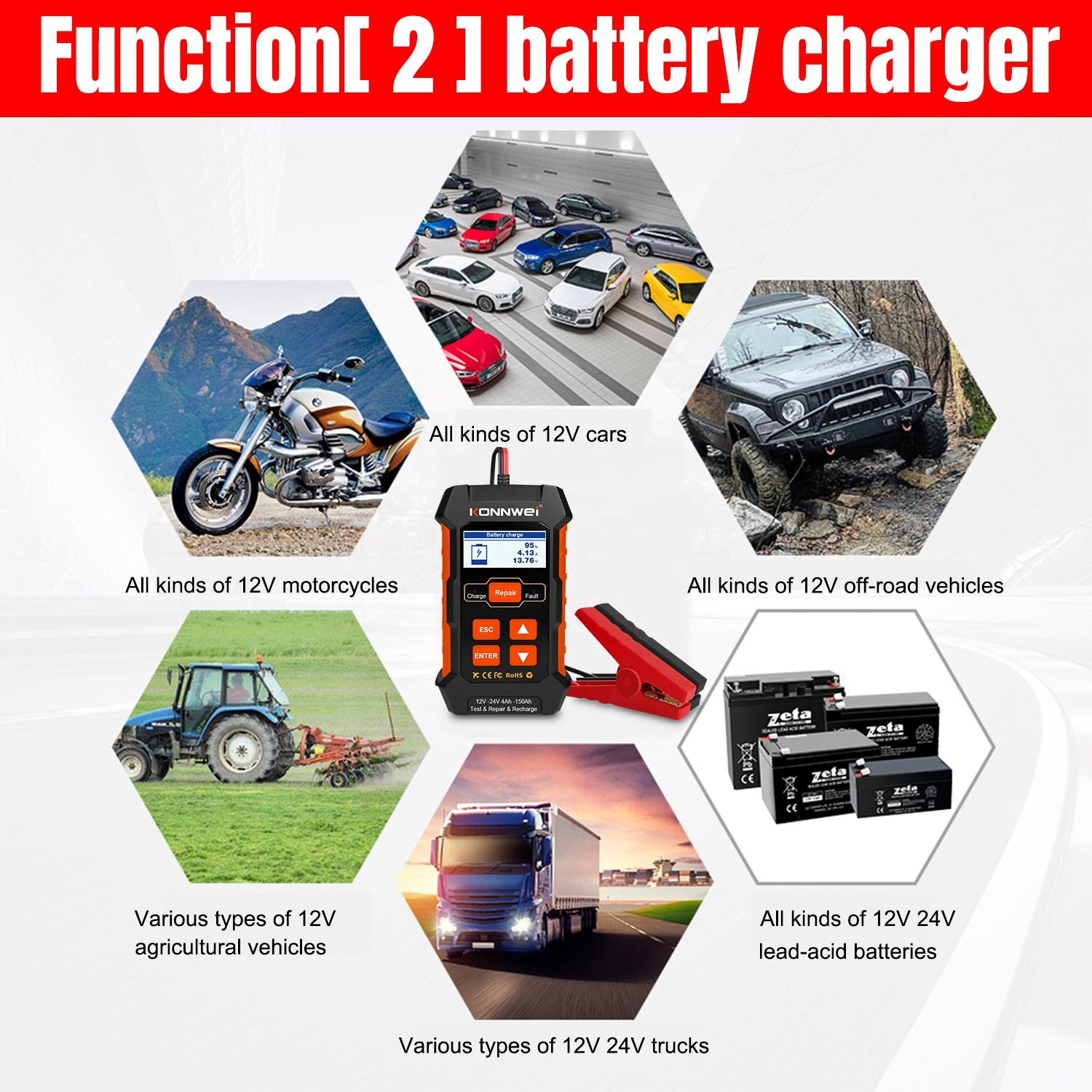

Laddning – 12V/10A & 24V/5A

KW520 fungerar som intelligent snabbladdare/underhållsladdare. Den identifierar 12/24V och anpassar spänning/ström efter vald batterityp. När batteriet är fullt växlar den till float och kan hålla batteriet i toppform under förvaring. Temperaturkompensation hjälper till i både kyla och värme.

• 12V-läge: Upp till 10 A (bulk), typisk float ≈ 13,5–13,8 V (beroende på kemi).
• 24V-läge: Upp till 5 A (bulk), typisk float ≈ 27,0–27,6 V.
• Djupt urladdat: ”Wake-up” kan starta laddning från låg spänning (ned mot ~2 V observerat i spec).
• Skydd: Omvänd polaritet, överström, överhettning, kortslutning, över/underspänning.

Laddtid: Som riktlinje kan 4–100 Ah fulladdas inom ~12 timmar beroende på kemi, startnivå och omgivningstemperatur.

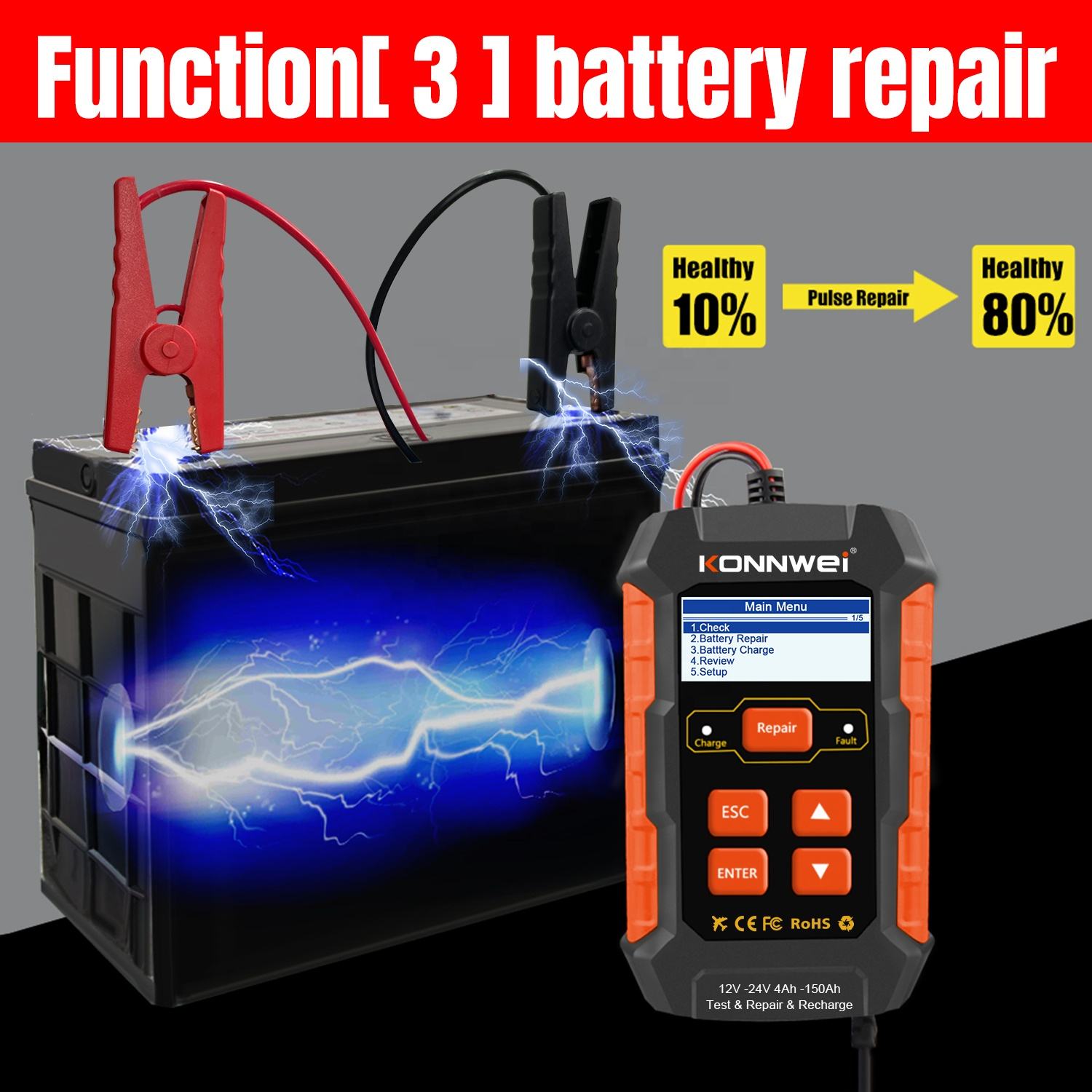

Pulse Repair – när och hur

Pulse Repair använder kontrollerade pulser för att motverka sulfatering och syraskiktning i bly/syra-batterier som stått urladdade/lågt länge. Det kan förbättra laddmottaglighet och verkningsgrad.

• Viktigt: Kör endast Pulse Repair på frikopplat batteri (ej anslutet till fordonets elektronik).
• Steg: Koppla loss batteriet → anslut klämmor → välj Repair → låt cykeln gå klart → följ upp med full laddning.
• Utvärdera: Kör nytt hälsotest (SOH/SOC/CCA/Ri) – förbättring visas i resultaten.
• Begränsning: Reparerar inte mekaniska skador, kortslutna celler eller extrem åldersdegradering.

Manual & installationsguide (steg-för-steg)

A. Säker start

1. Arbeta på välventilerad plats. Undvik gnistor/öppen låga nära öppna blybatterier (vätgasrisk).
2. Kontrollera att batteripolerna är rena och att polskor/klämmor får god kontakt.
3. Välj rätt nätkontakt (EU/US/UK/AU) och kontrollera nätuttaget (100–240 V AC).

B. Snabb batteritest (i eller ur fordon)

1. Anslut röd klämma till +, svart klämma till −.
2. Välj Battery Test. Ange batterityp (WET/AGM/GEL/EFB) och standard (t.ex. CCA/EN) + märk-CCA.
3. Kör test – läs Good / Recharge / Replace, notera SOH, SOC, CCA, Ri.
4. Vid behov: kör Cranking Test (starta motorn på uppmaning) och Charging Test (tomgång/varv, last av/på).
5. Spara resultat för utskrift/återbesök.

C. Standardladdning (12V eller 24V)

1. Koppla klämmor: röd till +, svart till −. Sätt i nätkontakten (100–240 V AC).
2. KW520 känner av 12/24V – bekräfta rätt batteriprofil.
3. Laddningen startar (bulk → absorption → float). Följ procent, spänning och ström.
4. När 100 % visas står enheten i float/underhåll. Koppla ur nät → svart → röd vid frånkoppling.

D. Pulse Repair (endast frikopplat batteri)

1. Koppla loss batteriet helt från fordonet.
2. Anslut klämmor och välj Repair. Låt cykeln slutföras.
3. Ladda därefter batteriet fullt i normal laddcykel.
4. Testa igen (SOH/SOC/CCA/Ri) och jämför.

E. Säsongsförvaring (float/underhåll)

• Låt KW520 stå i float för att motverka självurladdning och sulfatering över tid.
• Kontrollera vätskenivå på öppningsbara batterier regelbundet (om tillämpligt).

Felsökning & statusindikationer

• REV/Polarity: Felklämda poler – byt plats på röd/svart.
• Lo Volt: Djupt urladdat batteri – KW520 försöker ”väcka”. Ge tid eller ladda i låga steg.
• Hi Temp: Överhettningsskydd aktivt – låt enheten svalna, säkerställ fri luft till kylningen.
• Charge Fault: Kontrollera klämmor, batteriprofil och nätmatning. Prova annan kontakt.
• Ingen förbättring efter Repair: Batteriet kan vara slut – ersättning rekommenderas.
• Rippel högt: Möjlig likriktarfel i generator – kontrollera laddningssystemet.

Vanliga frågor (FAQ)

1. Kan KW520 ladda och testa alla batterier?

Den är avsedd för bly/syra (WET/AGM/GEL/EFB) i 12/24V. Andra kemier (t.ex. LiFePO4) stöds inte i denna modell.

2. Måste batteriet kopplas loss vid laddning?

För normal laddning räcker det oftast att batteriet sitter kvar i fordonet. Pulse Repair ska alltid köras med frikopplat batteri.

3. Vad betyder Good/Recharge/Replace?

Good – klart för bruk; Recharge – ladda fullt och testa igen; Replace – batteriet är troligen förbrukat.

4. Hur väljer jag rätt standard (CCA/EN/DIN…)?

Matcha teststandarden mot märkningen på batteriet. Är du osäker – använd oftast CCA för jämförelse.

5. Fungerar KW520 för båtar och husbilar?

Ja, för 12/24V bly/syra start- och servicebanker. Beakta bankens kapacitet och att laddning kan ta längre tid.

6. Hur lång tid tar laddning?

Beror på batteriets Ah, startnivå och temperatur. Som riktlinje kan 4–100 Ah nå full nivå inom ~12 timmar.

7. Kan jag skriva ut testresultat?

Ja, resultat kan sparas och överföras/dokumenteras. Spara dina mätningar för kundrapport och historik.

8. Är uppdateringar kostnadsfria?

Ja, livstids fri support/uppdatering enligt tillverkaren.

Tips & bästa praxis

• Läs av märkningen: Ange rätt CCA/standard för träffsäkra resultat.
• Rengör poler: Oxid minskar kontakt – påverkar mätning och laddning.
• Låg temperatur: Ladda i plusgrader om möjligt; kemin är trög i kyla.
• Serviceintervall: Underhållsladda säsongsvis för att förlänga livslängden.
• Kombinera med diagnos: Vid startproblem – kontrollera även motor/ECU med en felkodsläsare.

Förpackningsinnehåll

• 1 × KONNWEI KW520 3-i-1 (testare/laddare/repair)
• 1 × Set kraftiga krokodilklämmor (röd/svart)
• 1 × Nätkabel med vald kontakt (EU/US/UK/AU)
• 1 × Snabbstart-/användarguide

Viktiga notiser & ansvar

• Pulse Repair får endast användas på frikopplat bly/syra-batteri.
• Följ alltid batteri- och fordons­tillverkarens säkerhetsföreskrifter och laddrekommendationer.
• Felaktig polaritet, skadade kablar eller ventilation kan orsaka skador – använd skyddsutrustning.
• Specifikationer och kompatibilitet kan variera mellan batterimärken och årsmodeller.

Behöver du även motor-/emissionsdiagnos? Se våra felkodsläsare.

Sammanfattning

KONNWEI KW520 förenar batteritest, snabbladdning och Pulse Repair i ett lättanvänt, säkert och prisvärt paket. Med global nätkompatibilitet (100–240 V), hög mätnoggrannhet och tydliga besked är den det självklara valet för hemmaskruvaren, båtägaren och den professionella verkstaden. Håll batterierna friska året runt – från snabb diagnos till färdig underhållsladdning.
