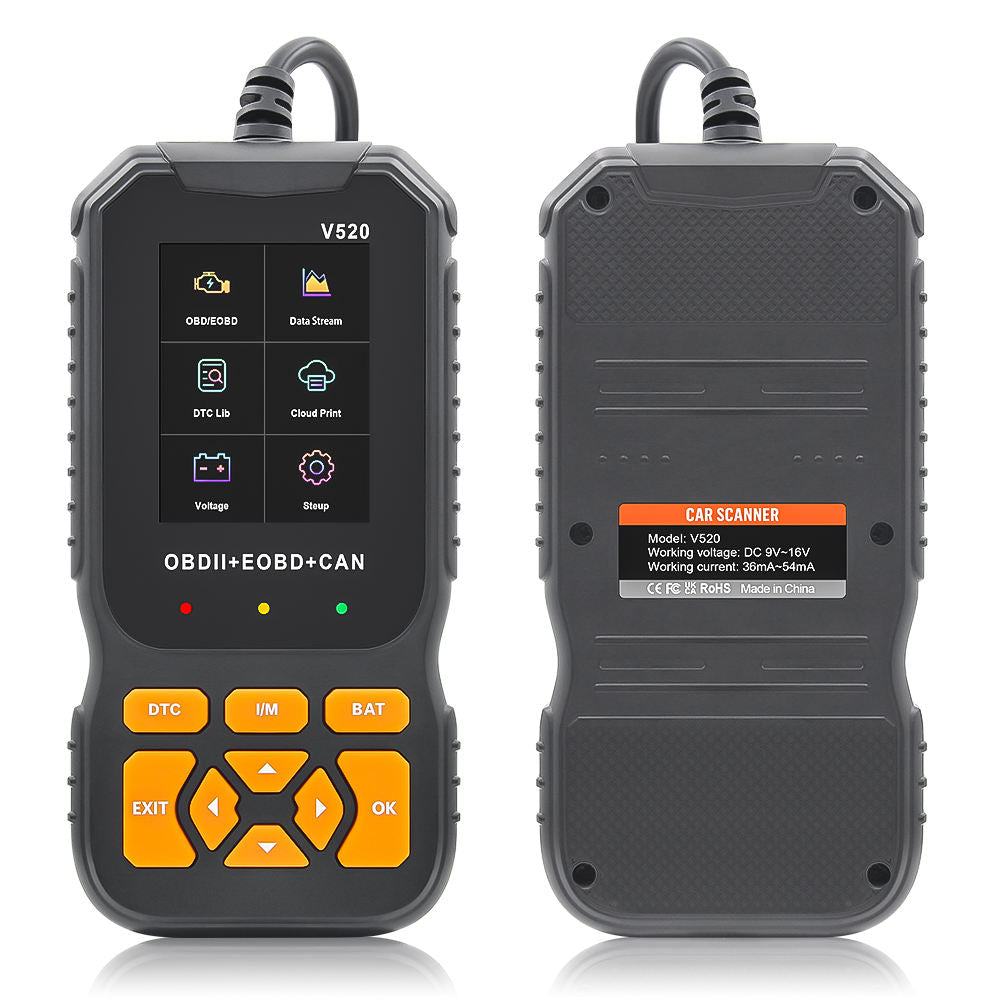

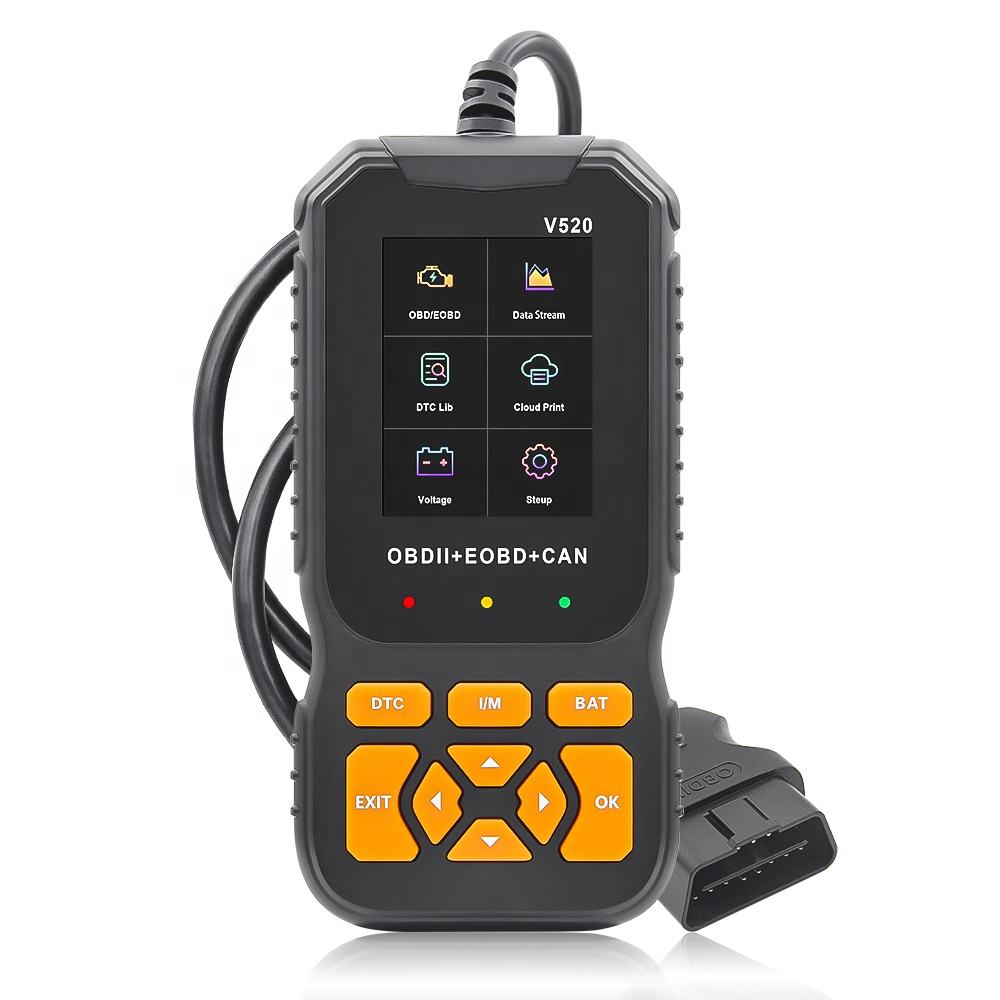

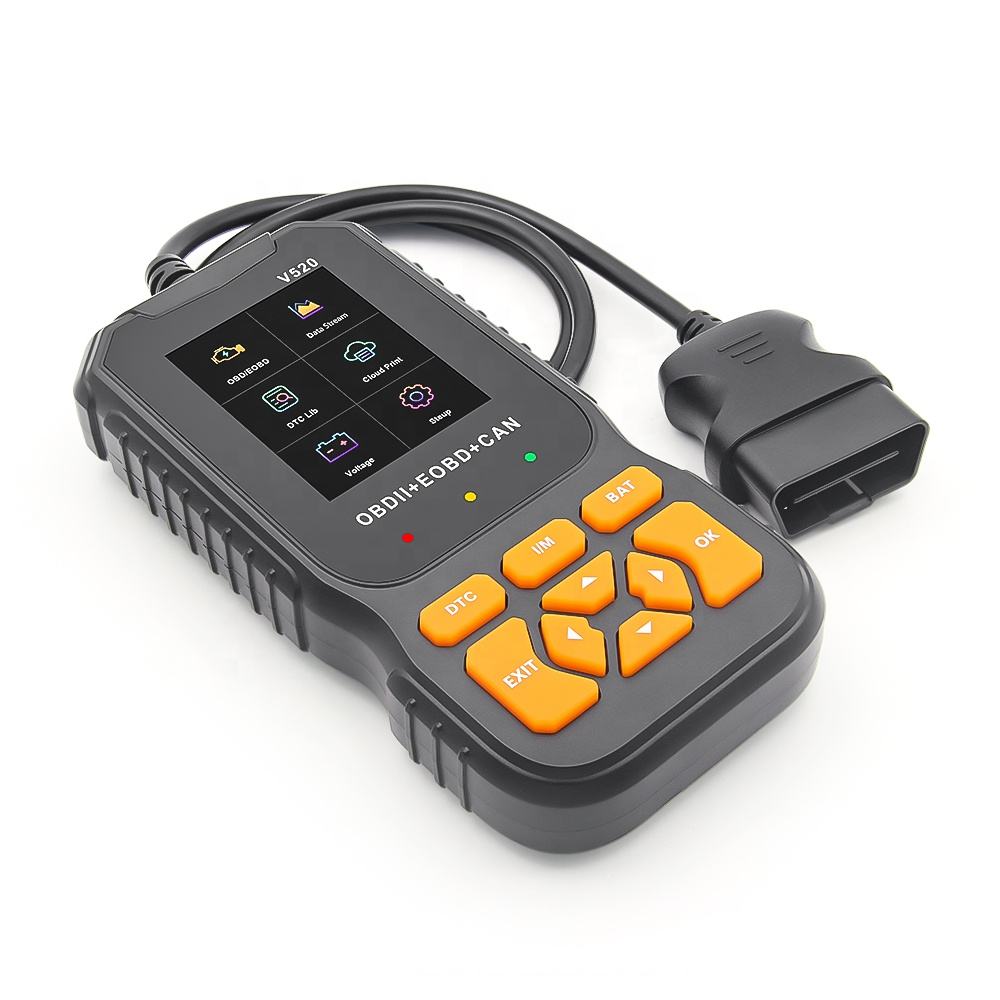

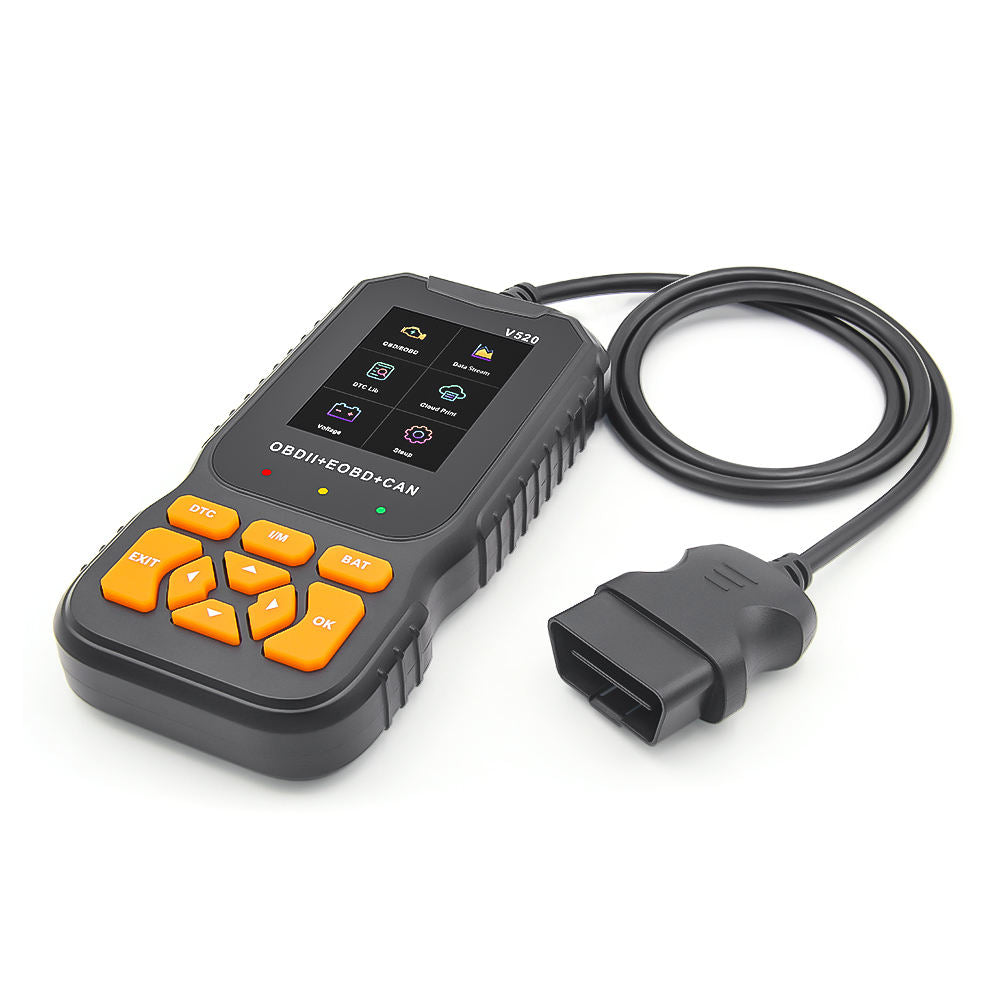

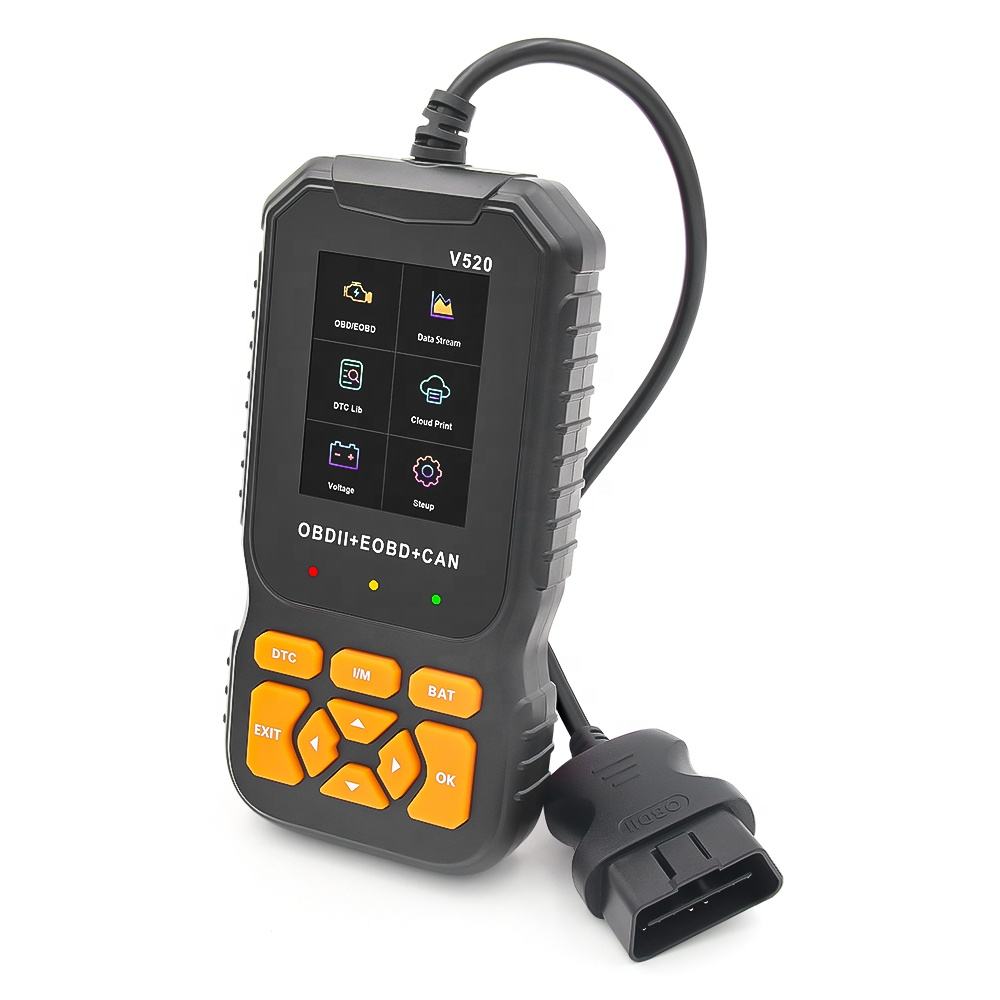

OBD2 Felkodsläsare V520 – Diagnosverktyg med 2,8" färgskärm & Cloud Print

OBD2 Felkodsläsare V520 – Diagnosverktyg med 2,8" färgskärm & Cloud Print

Kortversion: V520 OBD2 Scanner är en lättanvänd felkodsläsare för bil som snabbt hjälper dig att läsa och radera motorrelaterade felkoder (Check Engine) på fordon med OBD2/EOBD. Den är plug and play: koppla in i bilens OBD2-uttag, slå på tändningen och börja diagnostisera direkt. V520 stöder 9 standardprotokoll (OBD II/EOBD) och kan visa viktiga uppgifter som live data (datastream), freeze frame (frysta feldata), I/M readiness (utsläpp/beredskap), fordonsinformation, batterispänning, Mode 6-diagnostik, syresensortest samt Mode 8-testfunktioner. Den tydliga 2,8-tums färgskärmen gör att du ser resultatet direkt utan dator eller app.

En extra smart funktion är Cloud Print: efter att du läst ut felkoder, live data eller freeze frame kan V520 skapa en QR-kod (tvådimensionell kod). Skanna med mobilen för att se data på skärmen, spara informationen eller dela den med en mekaniker eller verkstad. V520 har även 10 språk (bl.a. engelska, tyska, franska, spanska, italienska, ryska, nederländska, kinesiska, japanska, portugisiska). Perfekt för dig som vill göra en snabb kontroll hemma, i garaget eller innan ett bilköp – och få ett tydligt underlag att dela vidare.

Produktbeskrivning

Escaner Automotriz V520 Car Engine Fault Code Reader (V520 OBD2 Scanner) är ett multifunktionellt diagnosinstrument för fordon som stöder OBD II/EOBD. Verktyget är utformat för att snabbt läsa av felinformation och fordonsparametrar och fungerar som ett komplett diagnoshjälpmedel för motorrelaterade problem.

Stödda OBD2/EOBD-protokoll (9 st)

• SAE J1850 PWM (41.6 Kbaud)
• SAE J1850 VPW (10.4 Kbaud)
• ISO 9141-2 (5 baud init, 10.4 Kbaud)
• ISO 14230-4 KWP (5 baud init, 10.4 Kbaud)
• ISO 14230-4 KWP (fast init, 10.4 Kbaud)
• ISO 15765-4 CAN (11bit ID, 500 Kbaud)
• ISO 15765-4 CAN (29bit ID, 500 Kbaud)
• ISO 15765-4 CAN (11bit ID, 250 Kbaud)
• ISO 15765-4 CAN (29bit ID, 250 Kbaud)

Funktioner

• Stöd för 9 OBD II/EOBD standardprotokoll
• Läsa motorrelaterade felkoder
• Radera motorrelaterade felkoder
• Freeze frame (fryst feldata)
• I/M readiness (beredskapsstatus/utsläppskontroll)
• Fordonsinformation
• Datastream / live data
• Batterispänning (voltage reading)
• Mode 6-detektion
• Syresensortest (oxygen sensor test)
• Mode 8-detektion
• Felkodsfråga / felkodssökning (fault code query)
• Cloud Print (QR-kod för visning/delning på mobil)
• Stöd för 10 språk: engelska, tyska, franska, spanska, italienska, ryska, nederländska, kinesiska, japanska, portugisiska

Cloud Print – dela diagnosdata via QR-kod

Funktionen Cloud Print gör det enkelt att dela diagnostikresultat. När V520 har läst ut exempelvis felkoder, datastream eller freeze frame kan enheten skapa en QR-kod. Genom att skanna QR-koden med din mobil visas diagnostikdata på telefonens skärm. Där kan du:

• spara informationen för din egen dokumentation
• visa underlaget för verkstad eller annan mekaniker
• dela data med andra felsökare/tekniker

Så gör du: När du står på den data du vill “skriva ut”, tryck OK igen för att generera QR-koden. Skanna sedan koden med mobilen.

Specifikationer

Kompatibilitet (viktigt att veta)

• V520 är avsedd för OBD2/EOBD och fokuserar på motorrelaterade diagnosfunktioner.
• Den fungerar på bilar som stöder OBD2 via någon av de 9 protokollen ovan.
• Alla funktioner (t.ex. Mode 6/Mode 8, O2-test) kan variera beroende på bilmodell, årsmodell och styrsystem.

Steg-för-steg: Så använder du V520 (manual / installationsguide)

1) Förberedelser

1. Lokalisera bilens OBD2-uttag (oftast under instrumentpanelen vid förarsidan).
2. Ställ bilen säkert och lägg i parkering/friläge.
3. Slå på tändningen (motor kan vara av om du bara ska läsa koder; för live data kan motorn behöva vara igång).

2) Anslut V520

1. Sätt i V520 i OBD2-uttaget.
2. Enheten startar (plug and play) och etablerar kontakt med bilen om protokoll stöds.

3) Läs felkoder

1. Välj menyn för Read Codes / läsa felkoder.
2. V520 visar lagrade felkoder (och vid stöd även pending/temporära koder).
3. Notera koderna och läs gärna freeze frame om den finns tillgänglig.

4) Läs freeze frame

1. Välj Freeze Frame.
2. Granska “ögonblicksbilden” av värden när felet registrerades (om bilen stödjer det).

5) Live data / datastream

1. Välj Data Stream.
2. Se aktuella sensordata och parametrar (varierar per bil).

6) I/M Readiness

1. Välj I/M Readiness för att se beredskapsstatus inför besiktning/utsläppskontroll (där funktionen stöds).

7) O2-sensortest / Mode 6 / Mode 8

1. Välj respektive test (t.ex. Oxygen Sensor Test, Mode 6, Mode 8).
2. Observera att tillgänglighet och innehåll beror på bilens systemstöd.

8) Radera felkoder

1. När du åtgärdat felet (eller vill testa), välj Clear Codes.
2. Bekräfta radering. V520 raderar då motorrelaterade felkoder (och kan återställa readiness till “not ready” på vissa fordon).

9) Använd Cloud Print (QR-kod)

1. Gå till den sida du vill dela (felkoder, freeze frame eller datastream).
2. Tryck OK igen för att generera QR-kod.
3. Skanna QR-koden med mobilens kamera/QR-läsare.
4. Spara eller dela informationen vidare vid behov.

Tips & råd

• Skriv upp felkoderna innan du raderar – det underlättar felsökning.
• Om lampan kommer tillbaka direkt efter radering finns felet troligen kvar.
• Vid bilköp: gör en snabb scanning och kontrollera freeze frame och readiness för en bättre helhetsbild.
• Använd Cloud Print för att skicka underlag till verkstad – sparar tid och minskar missförstånd.

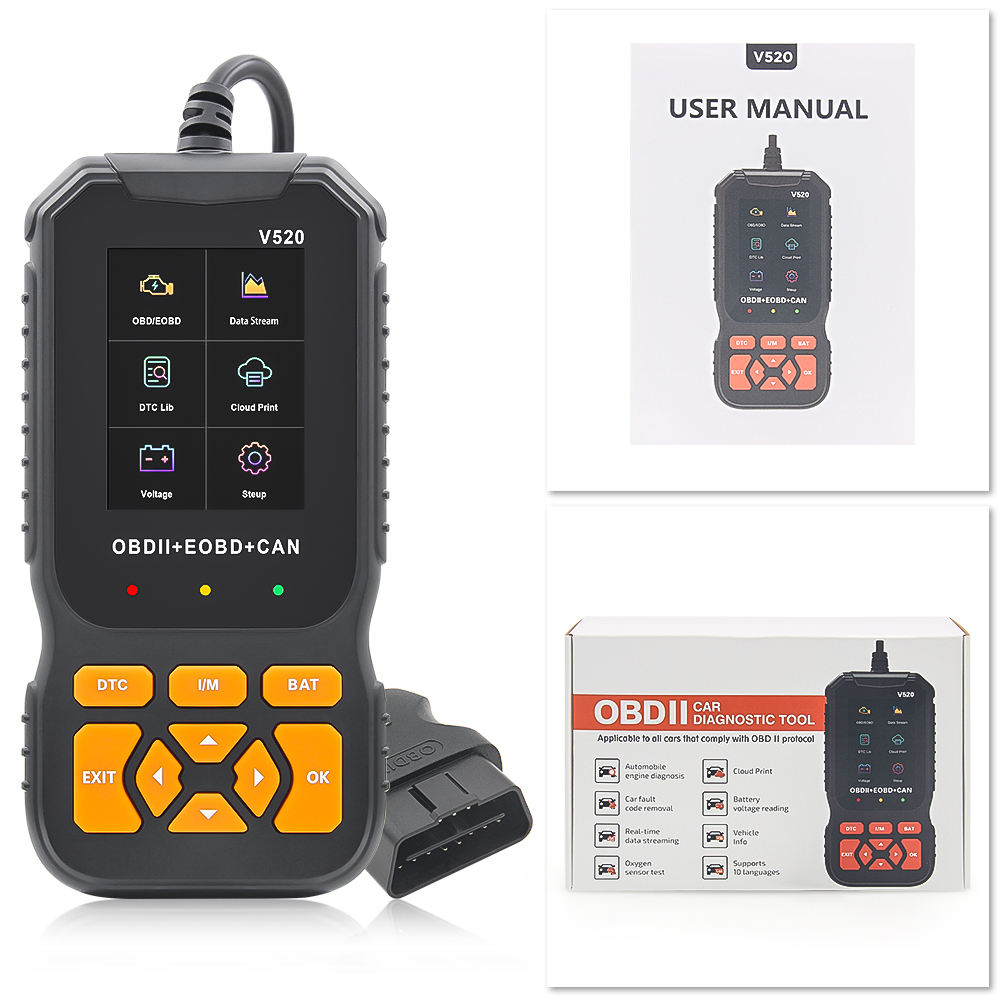

Förpackningsinnehåll

• 1 × V520 OBD2 Scanner

Ansvarsfriskrivning / Notiser

• V520 är ett OBD2/EOBD-verktyg och avser i första hand motorrelaterad diagnostik (Check Engine).
• Funktioner och datamängd kan variera beroende på bilmodell, årsmodell och ECU-stöd.
• Att radera felkoder utan att åtgärda orsaken kan göra att felet återkommer.

Sammanfattning

V520 OBD2 Felkodsläsare är ett smidigt, plug-and-play diagnosverktyg med 2,8" färgskärm, stöd för 9 OBD2/EOBD-protokoll och funktioner för felkoder, live data, freeze frame, readiness, spänningsläsning och sensortester. Med Cloud Print (QR-kod) kan du enkelt visa och dela diagnosdata på mobilen – perfekt när du vill spara underlag eller skicka det vidare till en mekaniker.
