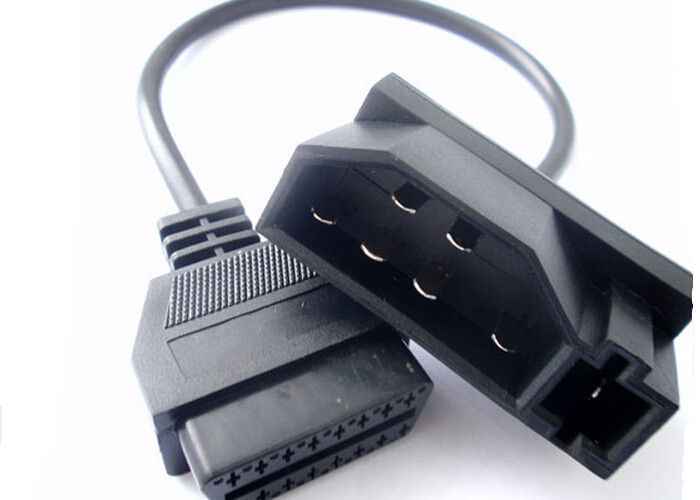

OBD1 to OBD2 Adapter 7Pin to 16PIN OBD Cable för Ford

Introduktion

Före standardiseringen av OBD2-systemet (On-Board Diagnostics II) använde många tillverkare sina egna diagnosanslutningar – så kallade OBD1-gränssnitt. Ford använde under denna tid en särskild 7-pin kontakt på sina modeller från 1980- och 1990-talet, vilket gör att moderna OBD2-verktyg inte kan anslutas direkt.

Med OBD1 to OBD2 Adapter 7Pin to 16PIN kan du enkelt koppla din moderna diagnosutrustning till äldre Ford-bilar. Adaptern fungerar som en fysisk brygga mellan de två kontakttyperna: 7-pin (OBD1) på fordonet och 16-pin (OBD2) på verktyget. Den överför endast signaler och spänning enligt de pinnar som är aktiva – utan att manipulera data eller ändra kommunikationsprotokoll.

Detta gör kabeln oumbärlig för bilentusiaster, reparatörer och verkstäder som arbetar med äldre Ford-modeller som fortfarande är i drift, renoveras eller används i hobbyverksamhet.

Specifikationer

• Produktnamn: OBD1 till OBD2 Adapter 7Pin till 16PIN för Ford
• Typ: Diagnostikkabel (passiv adapter)
• Anslutning: Ford 7-pin hane → OBD2 16-pin hona
• Användningsområde: För anslutning mellan äldre Ford OBD1-port och moderna OBD2-läsare
• Material: Slitstark plast, förnicklade kontaktstift, flexibel PVC-kabel
• Längd: Ca 30 cm
• Signaltyp: Passiv förbindelse (ingen elektronik, ingen signalomvandling)
• Kompatibilitet: Ford-bilar med 7-pin OBD1-port
• Färg: Svart kabel, blå kontakt (kan variera)
• Förpackning: 1× kabel

Funktioner & användningsområden

• 7-pin till 16-pin adapter: Möjliggör användning av moderna OBD2-verktyg på äldre Ford-bilar.
• Kompatibel med OBD-verktyg: Fungerar med ELM327, Forscan, Renolink (i kompatibla lägen), MaxiECU och liknande.
• Passiv koppling: Ingen elektronik – endast signalöverföring för diagnostikanslutning.
• Enkel att använda: Plug & Play – inga drivrutiner eller inställningar krävs.
• Tålig konstruktion: Flexibel kabel och robusta kontakter för lång livslängd i verkstadsmiljö.
• Bred kompatibilitet: För äldre Ford-modeller före full OBD2-implementering (ca 1996).

Kabeln används vid felsökning, kodläsning, underhåll eller systemtest när fordonet endast har en 7-pin kontakt. Den fungerar som nödvändig brygga för moderna datorbaserade felsökningsverktyg.

Kompatibilitet (urval av modeller)

• Ford Escort (1988–1995)
• Ford Fiesta (1989–1995)
• Ford Sierra (1988–1993)
• Ford Mondeo (1993–1996, vissa modeller)
• Ford Scorpio (1988–1994)
• Ford Orion, Granada och Transit (äldre OBD1-modeller)

För nyare modeller (efter 1996) rekommenderas standard OBD2-felkodsläsare för Ford.

Manual & installationsguide

Så använder du adaptern

1. Lokalisera bilens 7-pin diagnosuttag (vanligtvis i motorrummet, vid säkringsboxen eller under rattstången).
2. Anslut 7-pin hanen på adaptern till bilens uttag.
3. Koppla in din OBD2-felkodsläsare eller diagnostikmodul i 16-pin honkontakten.
4. Sätt på tändningen (motor ej startad) om verktyget kräver ström via OBD.
5. Starta ditt diagnosprogram (t.ex. Forscan eller MaxiECU) och välj rätt port/protokoll.
6. Kör önskade funktioner: felkodsläsning, livedata, reset etc. (enligt stöd för bilen).
7. Koppla ur verktyget efter avslutad diagnos. Stäng tändningen.

Viktigt att tänka på

• Adaptern innehåller ingen aktiv elektronik – signalerna överförs direkt.
• Vissa moderna OBD2-verktyg kräver adapterkabel + kompatibelt program (t.ex. Forscan) för korrekt kommunikation.
• Denna kabel fungerar endast för diagnostikanslutning, inte för ECU-omprogrammering eller kodning.
• Kontrollera alltid att kontakterna är korrekt anslutna innan du slår på tändningen.

Vanliga frågor (FAQ)

1. Innehåller adaptern någon elektronik?

Nej. Den är en passiv kabel som endast överför signaler. Den konverterar inte protokoll.

2. Kan jag läsa felkoder på alla äldre Ford-bilar?

Ja, så länge bilen har en 7-pin diagnosport och ditt verktyg stöder OBD1-protokollen som används av Ford.

3. Fungerar kabeln med ELM327?

Ja, men endast med program som stödjer Ford OBD1-kommunikation, t.ex. Forscan eller MaxiECU.

4. Är detta samma som en OBD2 till USB-adapter?

Nej. Denna kabel används som fysisk brygga mellan 7-pin Ford och 16-pin OBD2. Den har ingen USB-anslutning.

5. Kan jag programmera ECU med denna kabel?

Nej. Detta är en ren anslutningskabel, inte en programmerare. Använd rätt OBD2-verktyg för det.

6. Hur vet jag att min Ford använder 7-pin OBD1?

Om bilen är tillverkad före ca 1996 och saknar 16-pin OBD2-port, använder den troligen 7-pin OBD1.

7. Är kabeln kompatibel med bensin och diesel?

Ja, så länge fordonet har 7-pin OBD1-port och stöds av verktyget.

8. Vad händer om jag kopplar in fel?

Ingenting allvarligt – kabeln är passiv och leder bara befintliga signaler. Undvik dock att tvinga in kontakter.

9. Kan jag använda kabeln på andra märken?

Nej, denna version är avsedd för Ford 7-pin OBD1. Andra märken kräver märkespecifik adapter.

10. Är kabeln nödvändig för Ford före 1996?

Ja, i stort sett alla äldre Ford med 7-pin port kräver denna adapter för att moderna OBD2-verktyg ska kunna anslutas.

Tips & råd

• Använd Forscan – det bästa programmet för Ford-diagnostik (stödjer även OBD1).
• Kontrollera alltid bilens batterispänning innan felsökning.
• Undvik att arbeta i kyla/fukt, eftersom äldre portar kan oxidera.
• Använd kontaktsprej för bättre kontakt i gamla uttag.
• Förvara kabeln torrt och undvik att böja kabeln vid kontakterna.
• Om du arbetar ofta med äldre Ford-modeller – komplettera med en dedikerad Ford-felkodsläsare.

Förpackningsinnehåll

• 1× OBD1 till OBD2 7-pin → 16-pin adapterkabel för Ford

Viktiga notiser & ansvar

• Produkten är avsedd för diagnostik, inte för programmering eller ECU-skrivning.
• Endast för Ford-fordon med 7-pin OBD1-port.
• Innehåller ingen aktiv elektronik. Använd rätt programvara för kommunikationen.
• All användning sker på eget ansvar. Felaktig användning kan orsaka kommunikationsfel eller ofullständig dataöverföring.

Sammanfattning

OBD1 till OBD2 Adapter 7Pin till 16PIN för Ford är en enkel men nödvändig lösning för att koppla moderna OBD2-verktyg till äldre Ford-bilar med 7-pin OBD1-port. Kabeln ger dig möjlighet att läsa felkoder, visa livedata och utföra grundläggande diagnostik utan att byta hela utrustningen. Perfekt för både hobbymeckar och verkstäder som fortfarande servar klassiska Ford-modeller.
