BDM Adapterset (22 delar) – BDM Probe Adapters

BDM Adapterset (22 delar) – BDM Probe Adapters för KTM100 / Trasdata & ECU chiptuning

Kortversion: Det här är ett komplett BDM-adapterset med 22 gröna BDM-adaptrar för dig som arbetar med ECU chiptuning, ECU-programmering och ECU-modifiering via BDM/boot-/jtag-liknande anslutningar på styrdon. Setet är framtaget för KTM100 / Trasdata-miljöer och fungerar även med flera vanliga ECU-verktyg och ramar, exempelvis FGTech, BDM100, CMD och Dimsport (m.fl.). Adaptrarna är byggda i grönt PCB-material och är dimensionerade för original BDM-prober med cirka 60 mm bredd – alltså inte de enklare plastproberna som ofta är runt 40 mm breda. Varje adapter är 2 mm tjock, vilket ger stabil passform i ram och probehållare när du vill läsa/skriva ECU säkert och repeterbart.

Setet täcker flera ECU-familjer och tillverkare såsom Bosch, Denso, Magneti Marelli, Siemens, Delphi, samt specifika användningsfall som Infineon Tricore (EDC/MED17), ST10xx bootloader, MPC55xx JTAG och adapterlösningar för olika kontaktmönster (CN1/CN2/CN3). Du får även bas-/insertadaptrar för smidig montering och bättre alignering mot BDM-pads. Perfekt för dig som vill ha ett proffsigt kit för verkstad, bänkprogrammering eller mobil ECU-service där kompatibilitet och passform är avgörande.

Översikt

Detta Full Set BDM Adapters / BDM Probe Adapters är ett komplett kit med 22 adaptrar avsedda för KTM100 / Trasdata och kompatibla chiptuning-/ECU-programmeringslösningar. Adaptrarna hjälper dig att positionera proben korrekt mot ECU:ns BDM-punkter för stabil läsning (read) och skrivning (write) vid exempelvis ECU-modifiering, kloning, backup och återställning.

Setet är utformat för professionell användning där precision, repeterbarhet och kompatibilitet är viktigare än “det funkar ibland”. Med rätt adapter minskar risken för sned kontakt, glapp och tidsödande felsökning – särskilt vid känsliga operationer som skrivning eller boot-/tricore-arbete.

Specifikationer

Passar till

• KTM100 / Trasdata chiptuning- och ECU-programmeringsverktyg
• Flera vanliga BDM-ramar/verktyg: FGTech, BDM100, CMD, Dimsport m.fl.
• Adaptersetet innehåller adaptrar för flera ECU-tillverkare och plattformar, bl.a. Bosch, Denso, Delphi, Magneti Marelli, Siemens, samt specifika familjer som Tricore EDC/MED17 och MPC/ST10.

Viktigt om probe-bredd (60 mm)

Obs: Adaptrarna är specificerade för original BDM-prober med ca 60 mm bredd. De är inte avsedda för enklare/lågkvalitativa plastprober som ofta är runt 40 mm breda. Rätt probe/ram ger bättre tryckfördelning, stabilare kontakt och säkrare operationer.

Funktion & användning

BDM-adaptrar fungerar som en positionerings- och kontaktmall mellan din BDM-probe/ram och ECU:ns BDM-pads. Målet är att du ska kunna:

• Läsa ECU för backup och analys innan ändringar
• Skriva ECU efter modifiering (t.ex. anpassad mjukvara)
• Programmera/klona ECU-innehåll för ersättningsstyrdon eller reparation
• Arbeta snabbare med mindre risk för glapp, snedkontakt eller “sporadiska läsfel”

Fördelar med detta set

• Komplett täckning: 22 adaptrar för flera vanliga ECU-plattformar och kontaktmönster.
• Stabil montering: 2 mm tjocklek ger bra styvhet och passform i ram och hållare.
• Proffsig kompatibilitet: Utformat för KTM100/Trasdata och vanligt förekommande BDM-ramar/verktyg.
• Precision: Rätt adapter minskar risken för felalignering och sparar tid vid felsökning.
• Grönt PCB: Slitstark konstruktion och tydlig identitet i verktygslådan.

Kompatibilitet i praktiken (vad du behöver tänka på)

Även om adaptrar är “kompatibla” kan resultatet i verkligheten påverkas av flera saker. För bästa resultat rekommenderas:

• Rätt BDM-probe (ca 60 mm som nämnt ovan).
• Stabil strömförsörjning vid bänkprogrammering (och undvik spänningsfall).
• ESD-skydd (antistatarmband/antistatmatta) när du hanterar öppna ECU-kort.
• Rätt adapter för rätt ECU – “nästan rätt” kan ge intermittent kontakt och fel vid skrivning.
• Testa läsning två gånger och jämför checksummor när ditt verktyg stödjer det.

Steg-för-steg: Så använder du BDM-adaptrarna (manual / installationsguide)

1) Förberedelser

1. Arbeta på en ren, välbelyst yta och använd gärna ESD-skydd.
2. Förbered ditt verktyg (t.ex. KTM100/Trasdata) och starta relevant programvara.
3. Se till att du har rätt BDM-ram, probe och kablage för bänkarbete.
4. Kontrollera att du har stabil strömförsörjning om ECU ska matas på bänk.

2) Identifiera ECU och välj rätt adapter

1. Identifiera ECU-typ (tillverkare/familj: Bosch, Denso, Marelli, Siemens, Delphi osv.).
2. Matcha ECU-typen mot adapterlistan i “Förpackningsinnehåll” längre ned.
3. Välj adapter som motsvarar ECU:ns kontaktmönster (t.ex. CN1/CN2/CN3, Tricore, MPC55xx JTAG osv.).

3) Öppna ECU (om nödvändigt)

1. Om ECU behöver öppnas: gör det varsamt för att undvika skador på lock, tätning och kretskort.
2. Leta upp BDM-/programmeringspunkter på kretskortet.
3. Rengör försiktigt området vid behov (utan att skada pads eller komponenter).

4) Montera adapter och alignera proben

1. Placera rätt BDM-adapter i din ram/hållare enligt verktygets rekommendation.
2. Positionera proben så att pinnarna hamnar korrekt över pads via adaptern.
3. Kontrollera att trycket är jämnt och att inget “tippar” åt sidan.
4. Dubbelkolla att du använder en 60 mm-probe (eller motsvarande originalmodell) för rätt passform.

5) Anslutning och kommunikation

1. Anslut proben/ramen till ditt verktyg (KTM100/Trasdata eller kompatibelt).
2. Anslut ström (om ECU ska matas) och följ verktygets ordning för anslutning.
3. Välj korrekt ECU-profil i programvaran (om tillgängligt).
4. Gör en första kommunikationstest eller “ID read” om ditt verktyg stödjer det.

6) Läsning (Read) – skapa alltid backup först

1. Utför en läsning av ECU (flash/eeprom beroende på ECU/verktyg).
2. Spara filen tydligt (datum, bil, ECU-typ, versionsinfo).
3. Gör gärna en andra läsning och jämför (checksummor/filstorlek) för att säkerställa stabil kontakt.
4. Arkivera originalfilen – den är din livlina vid återställning.

7) Skrivning (Write) – gör det säkert

1. Verifiera att du har rätt fil för rätt ECU innan skrivning.
2. Säkerställ att strömförsörjningen är stabil och att inga kablar riskerar att ryckas loss.
3. Starta skrivningen och avbryt inte processen.
4. När verktyget är klart: gör en verifiering/läs tillbaka om funktion finns.

8) Avslut och återmontering

1. Koppla från enligt verktygets rekommenderade ordning.
2. Demontera probe/ram och kontrollera att inga pads skadats.
3. Återmontera ECU-locket korrekt och säkerställ tätning om ECU ska tillbaka i fordon.
4. Vid behov: testa fordonet och kontrollera att ECU beter sig som avsett.

Felsökning (snabba tips)

• Intermittenta läsfel: kontrollera alignering, jämnt tryck och att du har rätt adapter.
• Ingen kontakt: kontrollera att ECU verkligen har BDM-pads/korrekt mönster och att rätt profil valts i mjukvaran.
• Fel vid skrivning: kontrollera strömförsörjning, glapp, och att du inte använder en 40 mm plastprobe som inte passar.
• Osäker ECU-typ: identifiera ECU noggrant innan du försöker läsa/skriva.

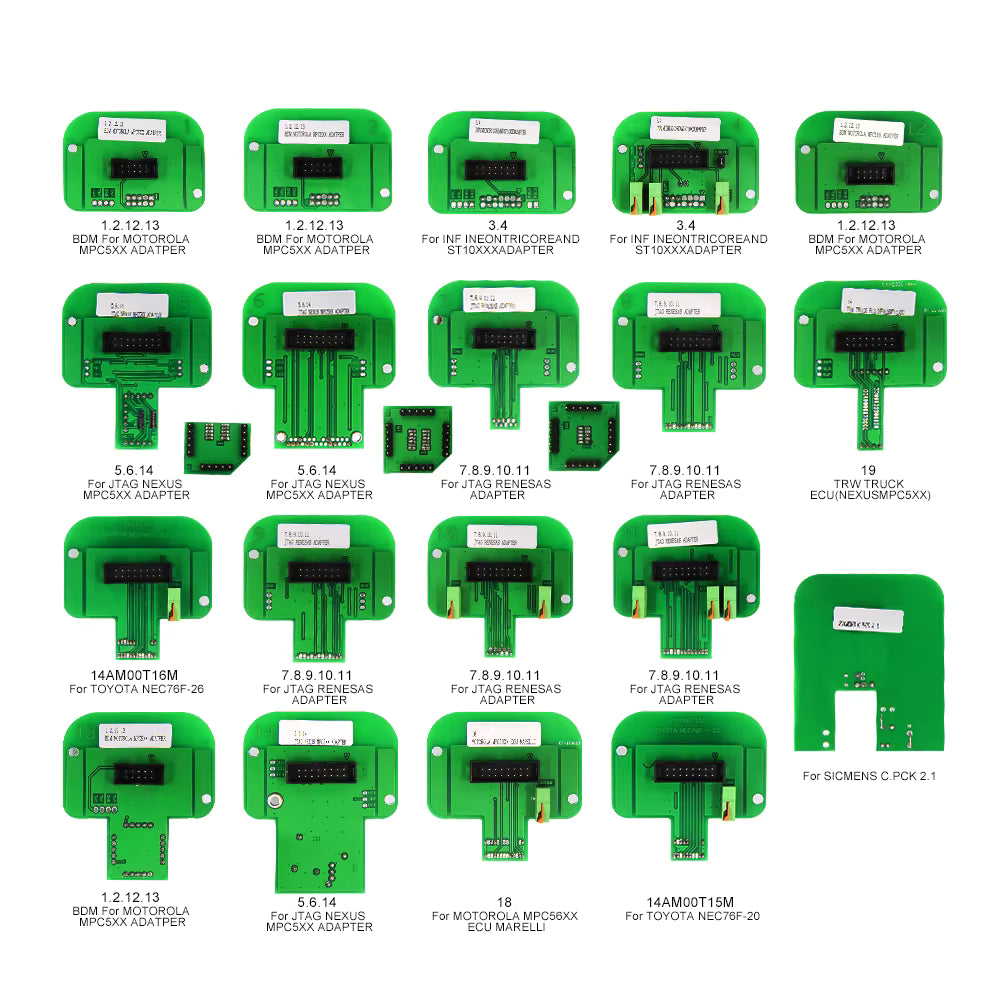

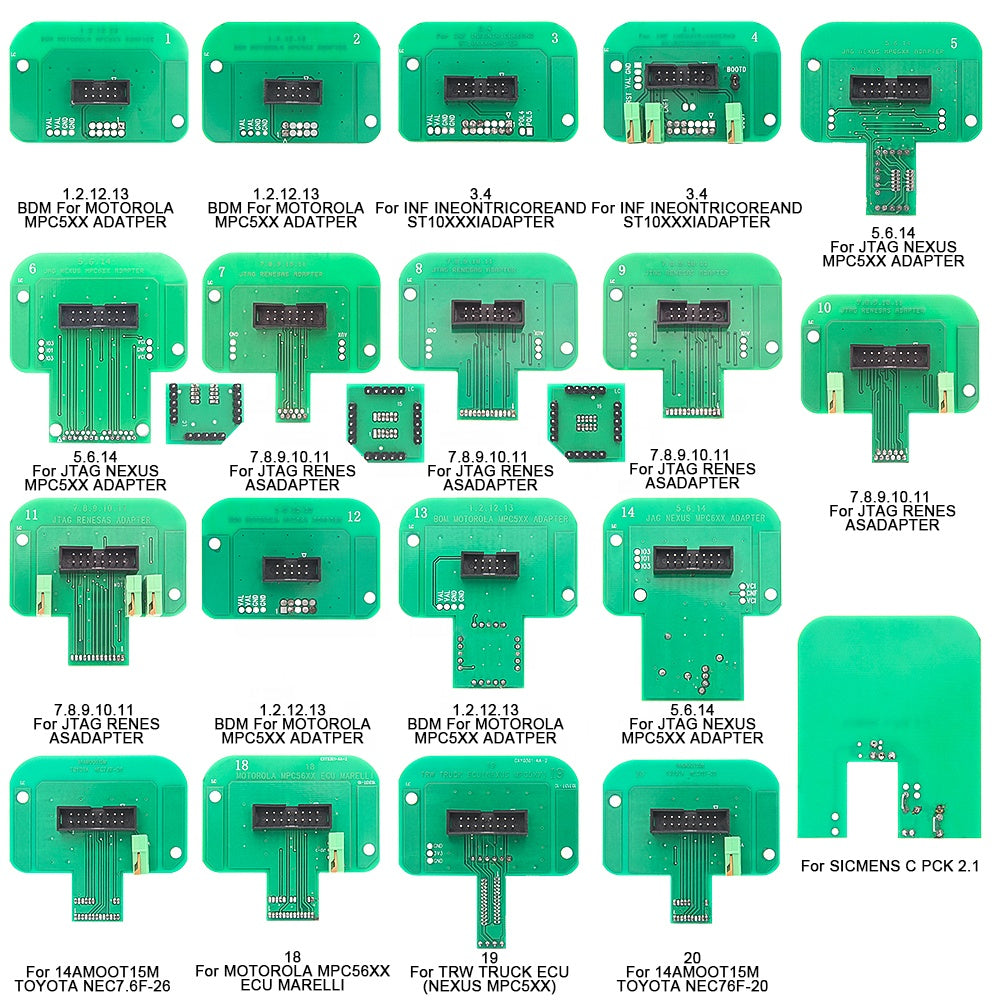

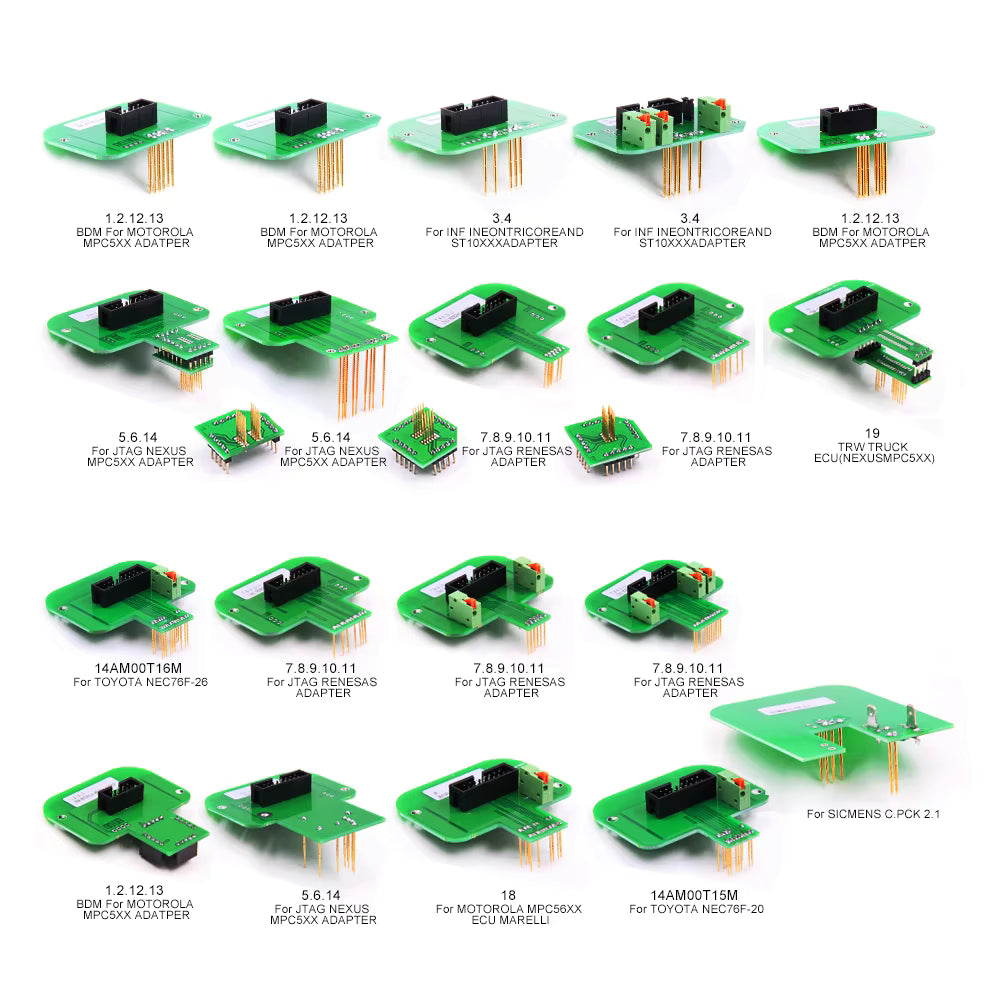

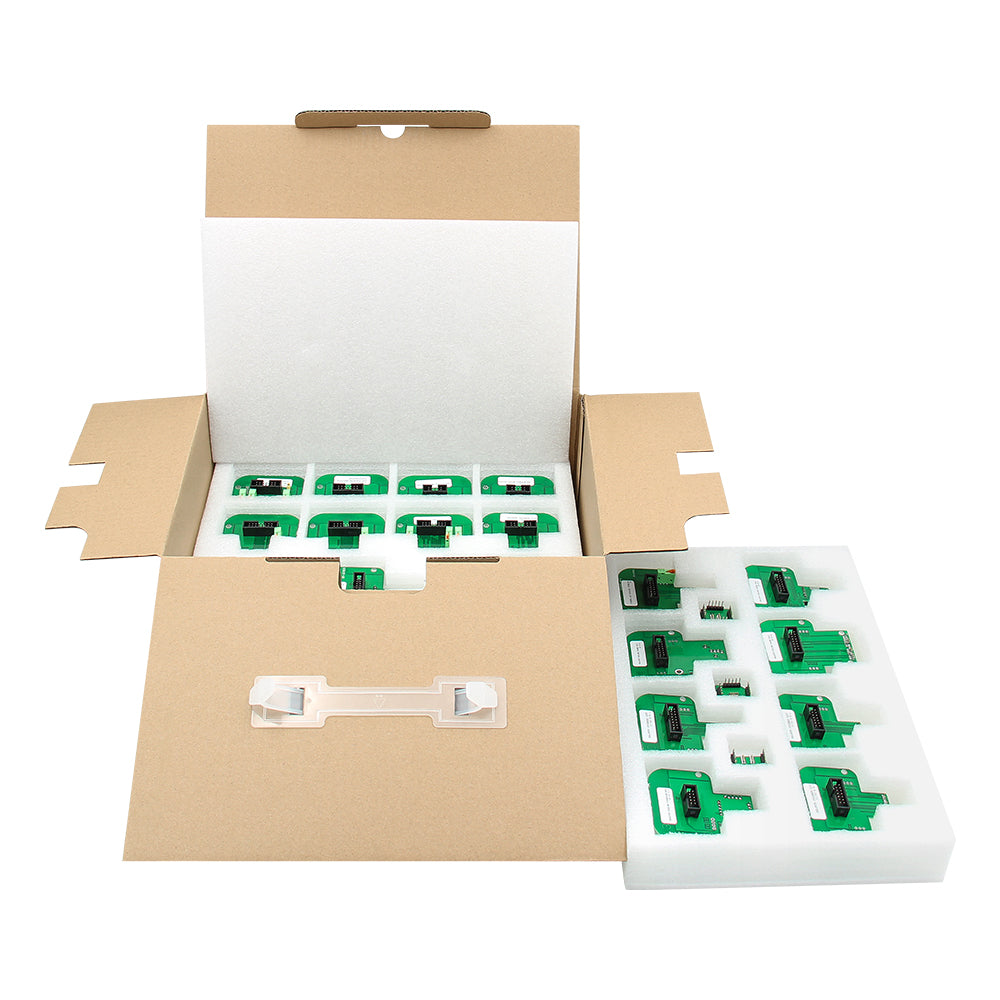

Förpackningsinnehåll (22 adaptrar)

En full uppsättning innehåller 22 st BDM-adaptrar med följande beteckningar och användningsområden:

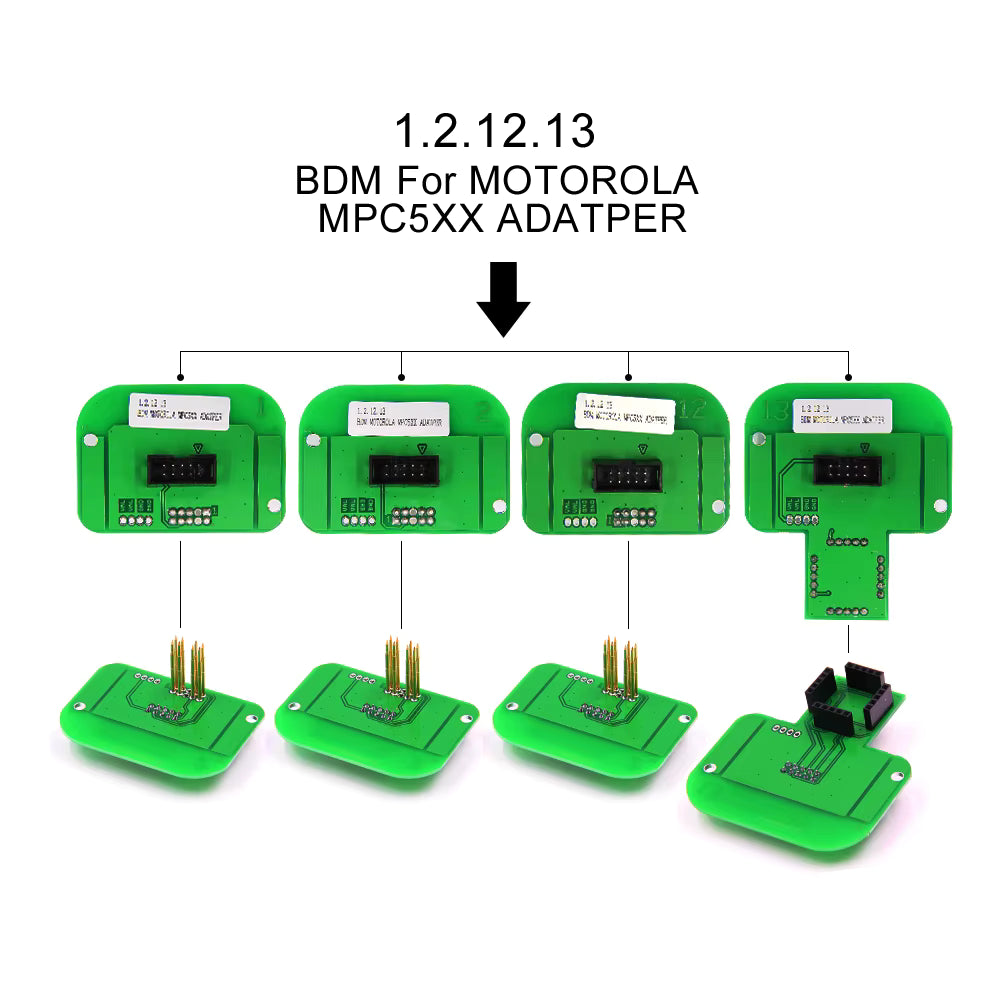

1. 14AM00T01M – för Bosch
2. 14AM00T02M – för Delphi DCM

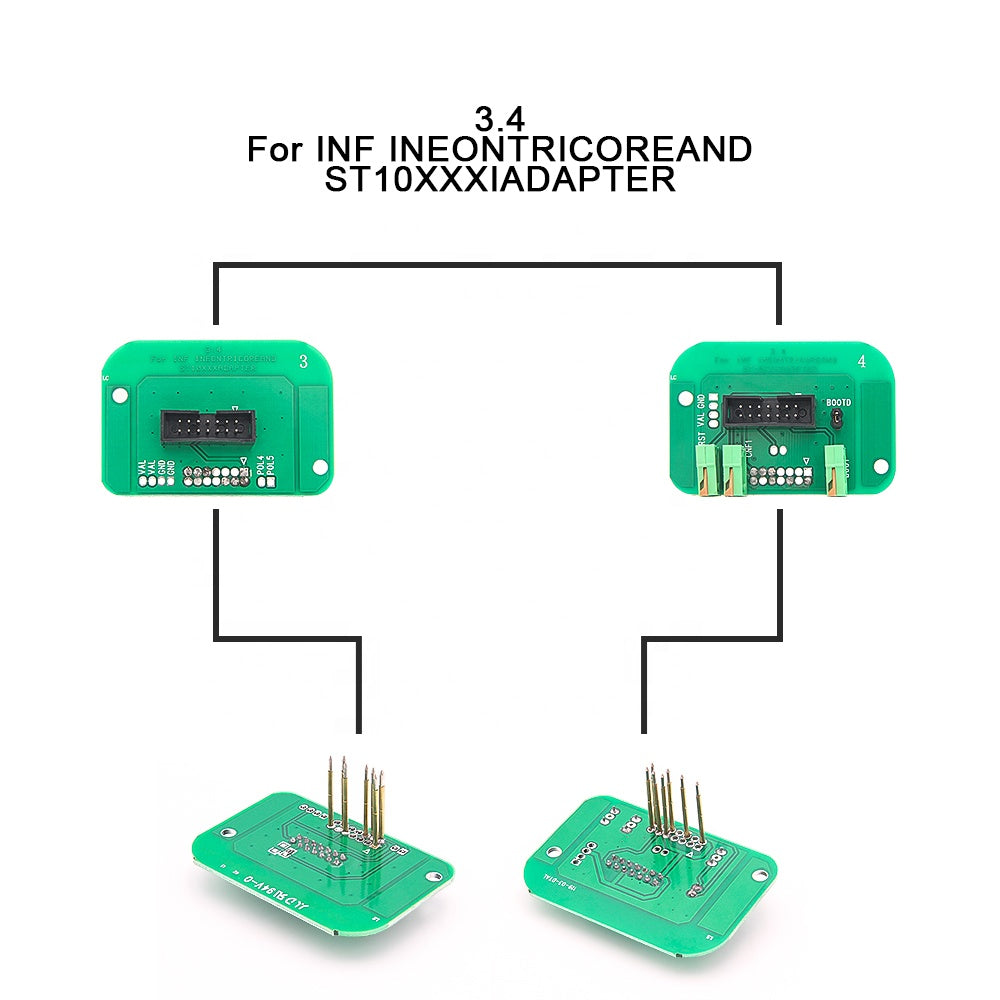

3. 14AM00T03M – för Bootloader ST10xx
4. 14P600KT04 – för Infineon Tricore EDC/MED17

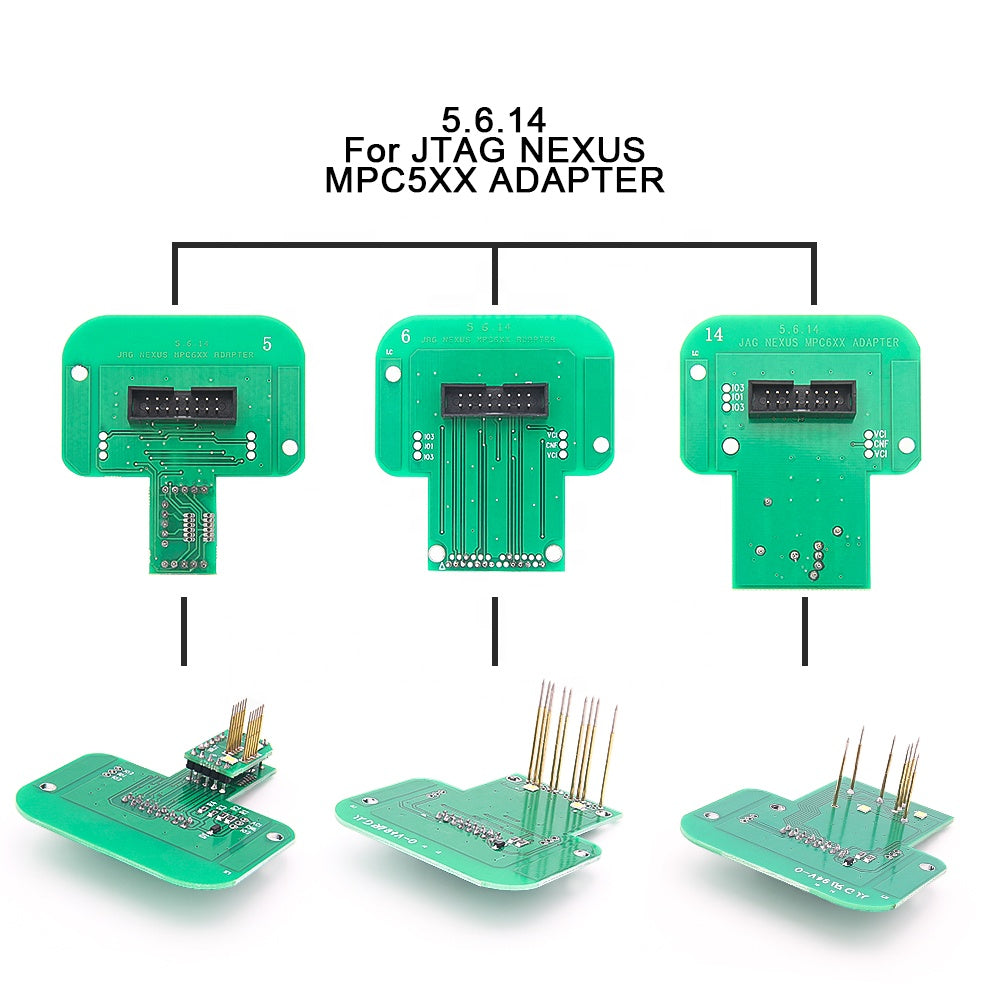

5. 14AM00T05M – för Marelli MPC55xx JTAG
6. 14AM00T06M – för Delphi MPC55xx JTAG

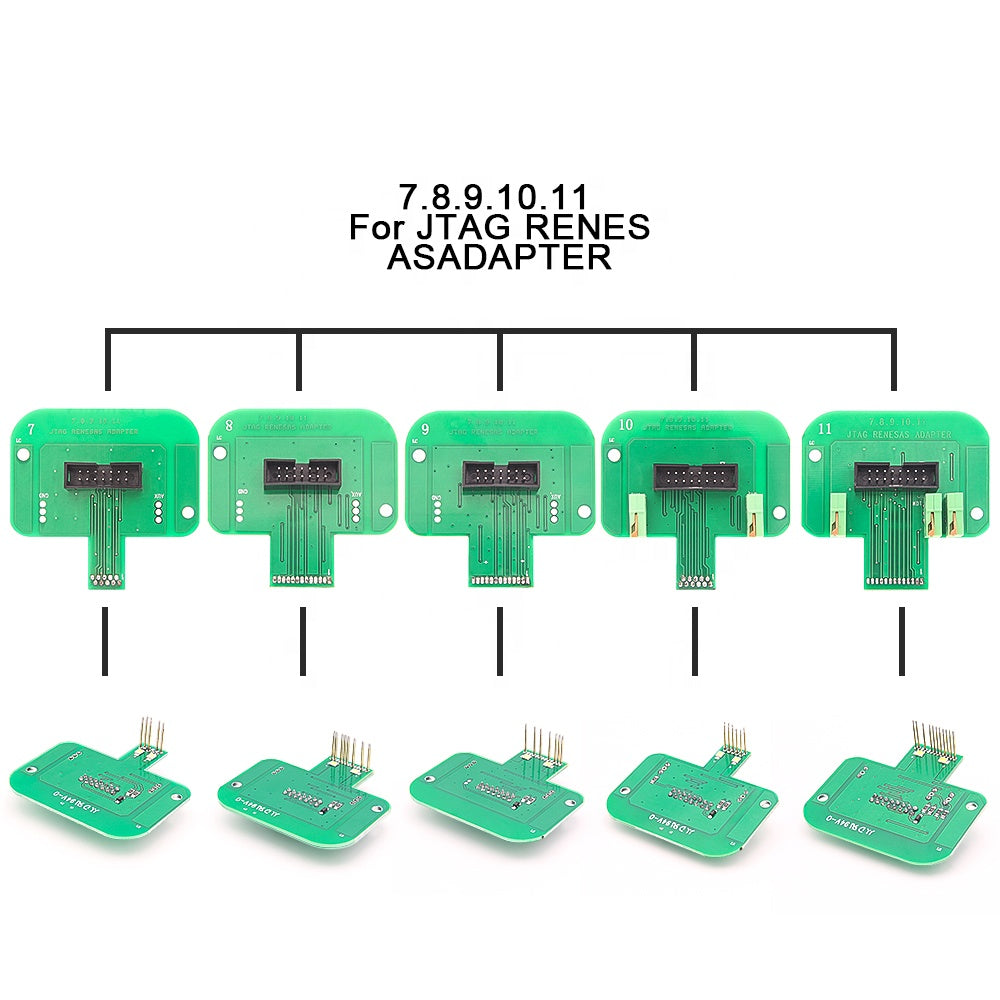

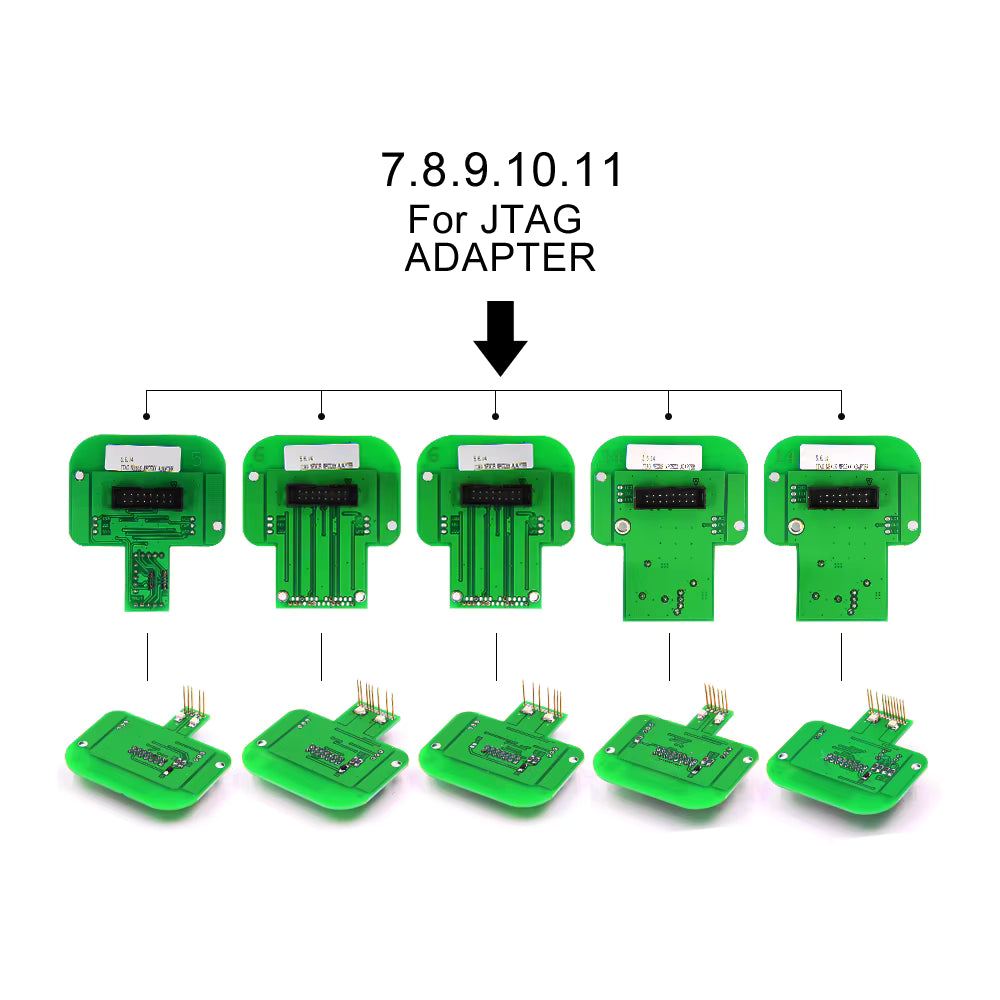

7. 14AM00T07M – för Denso CN1 Boot
8. 14AM00T08M – för Denso CN2 Boot
9. 14AM00T09M – för Denso CN3 Boot
10. 14AM00T10M – för Denso CN1 AUD
11. 14AM00T11M – för Denso CN2 AUD
12. 14AM00T00M – för Delphi DCI
13. 14AM00TBAS – Base Adapter 1.27
14. 14AM00T14M – för NexusEFI T6 Lotus
15. 14AM00TB02 – Magneti Marelli BDM insert
16. 14AM00TB01 – Siemens BDM insert
17. 14AM00TB03 – EDC7 BDM insert
18. 14AM00T18M – för Magneti Marelli MPC/SPC56xx
19. 14AM00T13M – för Nexus MPC5xx TRW ECU
20. VAG 1.6 TDI – för Siemens-Continental PCR2.1
21. 14AM00T15M – för Toyota NEC76F-20
22. 14AM00T16M – för Toyota NEC76F-26

Tips & råd för bästa resultat

• Jobba metodiskt: dokumentera ECU, filnamn och operationer. Backup först – alltid.
• Håll ordning på adaptrarna: märk gärna upp en förvaringsbox så du snabbt hittar rätt kod.
• Undvik stress vid skrivning: en avbruten write kan göra ECU obrukbar tills den räddas på bänk.
• Kontrollera probe-bredd: detta set är dimensionerat för original prober runt 60 mm.
• Rätt tryck: för hårt kan skada pads, för löst ger glapp. Jämnt och stabilt är målet.

FAQ – Vanliga frågor

1) Vad är en BDM-adapter och varför behövs den?

En BDM-adapter hjälper dig att positionera proben korrekt mot ECU:ns BDM-pads, vilket ger stabil kontakt för läsning/skrivning.

2) Är detta set endast för KTM100/Trasdata?

Det är avsett för KTM100/Trasdata men nämns också som kompatibelt med flera vanliga BDM-ramar/verktyg som FGTech, BDM100, CMD och Dimsport (m.fl.).

3) Passar adaptrarna min BDM-probe?

Adaptrarna är specificerade för original BDM-prober med cirka 60 mm bredd. Om du har en enklare 40 mm plastprobe kan passformen bli fel.

4) Vad betyder att adaptern är 2 mm tjock?

Det beskriver PCB-tjockleken. 2 mm ger en stabil adapter som sitter bra i ram och hållare.

5) Vilka ECU-tillverkare täcks av setet?

Setet innehåller adaptrar listade för Bosch, Delphi, Denso, Magneti Marelli, Siemens och flera specifika plattformar (Tricore, ST10xx, MPC/JTAG, m.fl.).

6) Kan jag använda detta för både “read” och “write”?

Ja, adaptrarna är avsedda för ECU brush & write (läs/skriv), ECU-modifiering och programmering när verktyget stödjer ECU:n.

7) Måste jag öppna ECU:n?

Det beror på ECU-typ och metod. BDM-arbete sker ofta på kretskortet, vilket vanligtvis kräver att ECU öppnas.

8) Är detta lämpligt för nybörjare?

Det är ett proffsigt kit. Om du är ny är det viktigt att läsa på, jobba ESD-säkert och alltid ta backup innan du gör ändringar.

9) Vad är “Base Adapter 1.27”?

Det är en basadapter (14AM00TBAS) som fungerar som en del i montering/insertlösningar beroende på ram och probehållare.

10) Vad betyder “insert” i listan?

Insertadaptrar (t.ex. Siemens/Marelli/EDC7) är avsedda som insatser för specifika kontaktmönster och förbättrad passform i ramen.

11) Fungerar adaptern för Tricore med EDC/MED17?

Setet innehåller en adapter listad för Infineon Tricore EDC/MED17 (14P600KT04). Exakt funktion beror på ditt verktyg och ECU-variant.

12) Kan jag klona ett styrdon med detta set?

Adaptrarna möjliggör stabil anslutning. Själva kloningen beror på ditt ECU-verktyg, ECU-typ och vilken data som behöver läsas/skrivas.

13) Varför får jag ibland läsfel?

Vanliga orsaker är fel adapter, sned alignering, ojämnt tryck, fel probe-bredd eller instabil strömförsörjning.

14) Vad ska jag tänka på vid skrivning?

Stabil ström, inga glapp, rätt fil, rätt ECU-profil och avbryt aldrig processen.

15) Är “VAG 1.6 TDI” adaptern bara för VAG?

Den är listad för Siemens-Continental PCR2.1 som förekommer i vissa VAG-applikationer. Matcha alltid ECU-typen mot din bil/ECU innan användning.

16) Behöver jag speciell bänk-harness?

Det beror på ECU och verktyg. Många väljer bänk-harness för säkrare och mer reproducerbara anslutningar.

17) Kan adaptrarna användas i verkstadsmiljö dagligen?

Ja, de är avsedda för professionell användning med fokus på kompatibilitet och stabil montering.

18) Kan jag använda setet för “ECU repair” och återställning?

Adaptrar kan underlätta anslutning vid backup/återställning. Reparationsresultat beror på ECU-skada och ditt verktygs stöd.

19) Vad menas med “superior quality assurance”?

Det innebär att setet marknadsförs som hög kvalitet och med noggrann kompatibilitet. Praktiskt handlar det om passform, PCB-tjocklek och tydlig adapteruppsättning.

20) Hur förvarar jag adaptrarna bäst?

Förvara dem torrt, rent och gärna i märkta fack så att du snabbt hittar rätt kod och undviker repor/skador.

Ansvarsfriskrivning & viktiga notiser

• Professionell produkt: ECU-programmering och chiptuning kräver kunskap. Fel hantering kan orsaka skador på ECU eller fordon.
• Backup rekommenderas: Läs alltid ut originaldata och spara på ett säkert sätt innan du gör ändringar.
• Ingen garanti för varje ECU-variant: ECU-familjer kan ha flera revisioner. Kompatibilitet påverkas även av verktyg, mjukvara och metod.
• Laglighet: Säkerställ att dina modifieringar följer gällande lagar och regler. Produkten är avsedd för legitim användning, t.ex. test, reparation eller motorsport där det är tillåtet.
• Probe-bredd: Setet är dimensionerat för ca 60 mm original BDM-probe. Fel probe kan ge sämre passform och kontaktproblem.

Sammanfattning

Med detta BDM adapterset (22 delar) får du en komplett och proffsig uppsättning BDM Probe Adapters för KTM100 / Trasdata och kompatibla ECU chiptuning-/programmeringslösningar. Grönt PCB, 2 mm tjocklek och dimensionering för 60 mm originalprobe ger stabil montering och bättre kontakt vid läs/skriv. Ett smart val för dig som vill jobba effektivt med ECU-programmering, kloning, backup och modifiering – med rätt adapter för rätt ECU.
