BDM PRO Frame med 4 prober – LED BDM-ram & ECU testställ

BDM PRO Frame 4 Probes (även kallad LED BDM Frame with Mesh and 4 Probe Pens) är ett stabilt och lättanvänt ECU testställ för dig som arbetar med BDM/bench-anslutningar vid diagnos, service och programmering på bilens styrenheter. Stället är byggt i akryl (plexiglas) med mesh och 4 justerbara probe-pennor för säker kontakt mot ECU:ns pads/anslutningspunkter. Med rätt inställning får du ett jämnt tryck och en stabil kontakt, vilket minskar risken för glapp och onödigt slitage på kretskortet. En stor fördel är att konstruktionen är gjord för enkel installation och smidig hantering – och enligt produktinformationen ska den kunna användas utan att skada ECU:ns kretskort när den används korrekt.

BDM-ramen är avsedd att fungera tillsammans med vanliga ECU-verktyg som FGTECH, BDM100, KTM100, CMD, Dimsport och andra liknande ECU chip tuning/ECU programmer-plattformar. Den uppgraderade versionen kan även kombineras med en snabbprogrammerings-adapterplatta (enligt beskrivningen) för att förenkla anslutningen till ECU:ns “quick programming interface” och ge en stabilare arbetsprocess. Den inbyggda LED-belysningen drivs med DC 12V och gör det enklare att jobba noggrant även i sämre ljus.

Viktigt: Den här produkten är ett professionellt hjälpmedel för legitim service och diagnostik. Manualen nedan fokuserar på säker montering, kontaktkontroll och arbetsflöde – inte på att kringgå stöldskydd eller manipulera funktioner. Använd alltid utrustningen på fordon/ECU där du har tillstånd och behörighet. ⚠️

Introduktion – vad är en BDM-ram och varför används den?

En BDM frame (BDM-ram) är ett bänkställ som hjälper dig att skapa stabil kontakt mellan en ECU (motorstyrdon/styrenhet) och ett kompatibelt programmeringsverktyg, när du arbetar på bänken eller i verkstadsmiljö. I stället för att “hålla prober för hand” låter ramen dig fixera ECU:n och ställa in proberna med kontrollerat tryck. Resultatet blir oftast:

• Stabilare anslutning (mindre risk för glapp under läsning/skrivning)
• Mer reproducerbart arbetsflöde (lättare att göra om samma moment)
• Mindre risk för oavsiktlig skada på kretskort/pads jämfört med improviserade lösningar
• Bättre ergonomi och ordning på arbetsplatsen

BDM PRO Frame 4 Probes är en uppgraderad variant som kombinerar en robust akrylbas, mesh, justerbara prober och (i den LED-varianten) belysning via 12V. Den är utformad för att fungera med flera mainstream-enheter och beskrivas som kompatibel med FGTECH/BDM100/CMD/Dimsport/KTM100 m.fl.

Specifikationer (alltid i punktlista)

• Produktnamn: BDM PRO Frame 4 Probes / LED BDM Frame with Mesh and 4 Probe Pens
• Material: Akryl (plexiglas), mesh och 4 probe-pennor
• Funktion: ECU brush/write test stand – ställ för ECU “brush & write”, modifiering och programmering
• Kompatibla verktyg (enligt produktinfo): KTM100, FGTECH / BDM100 / CMD / DIMSPORT m.fl.
• Fördelar (enligt produktinfo): Enkel installation och användning, ska inte skada ECU-kretskort vid korrekt användning
• Produktstorlek: 248 × 193 × 151 mm
• Produktvikt: 830 g
• Probe-vikt: 49 g/st (4 st)
• Total probe-längd: 230 mm
• LED-lampans spänning: DC 12V
• Nätadapter: 12V 500 mA
• Standardkonfiguration (enligt lista): huvudställ (monterat), 4 kopparnålar (2 röda/2 svarta), 4 kablar (2 röda/2 svarta), 4 prober (2 fina/2 grova), 12V-adapter

Nyckelord, synonymer & relevanta termer (SEO)

Den här produkten kan också kallas BDM-ram, BDM frame, ECU bänkställ, ECU test stand, ECU brush stand, BDM100 ram, FGTECH BDM frame, ECU probe station, ECU programmeringsställ och bench programming stand. Vanliga relaterade sökord är 4 prober, probe pens, mesh, LED BDM frame, KTM100, CMD, Dimsport och KESS (enligt produktbeskrivningen nämns kompatibilitet med mainstream-enheter).

Funktioner och användningsområden

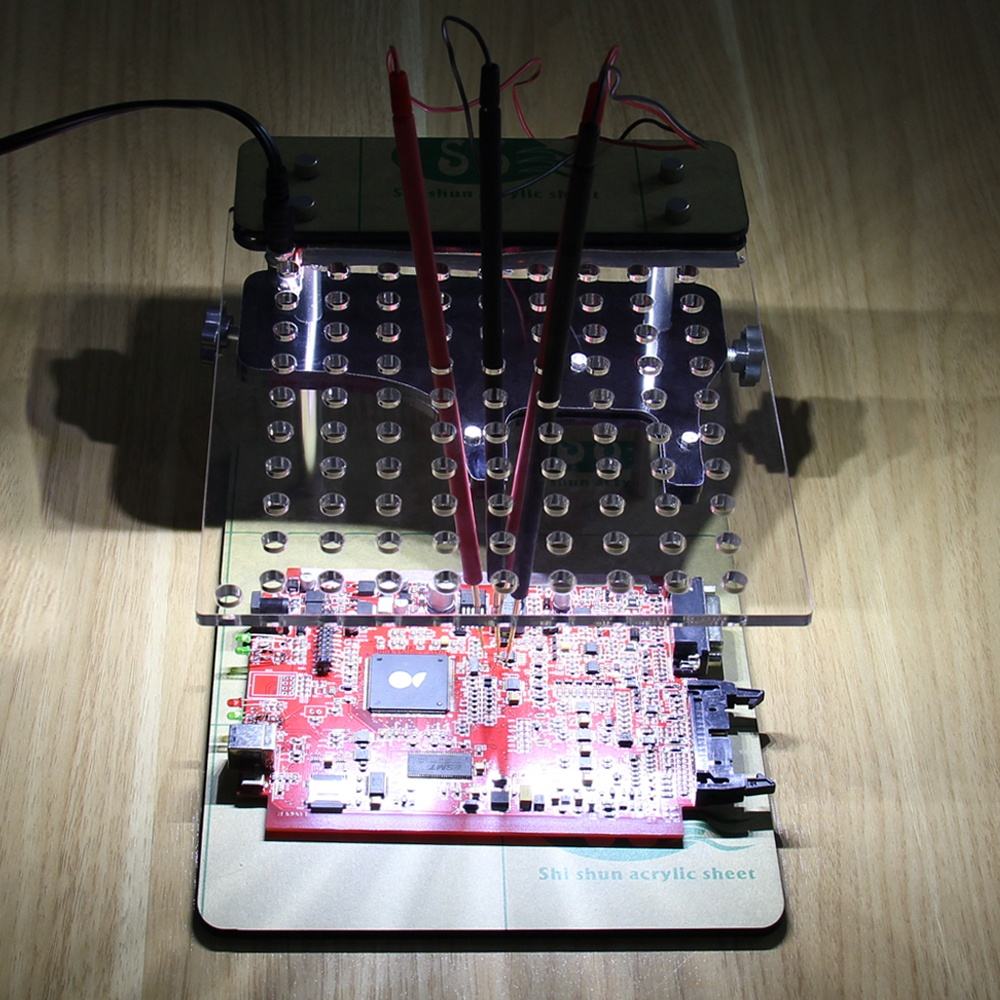

Stabil fixtur för ECU “brush & write”

Ställets huvudsyfte är att hålla ECU:n stabilt och ge ett kontrollerat tryck mot kontaktpunkter via proberna. Det är särskilt användbart när du behöver stabil kommunikation under arbetsmoment som kräver att kontakten inte bryts.

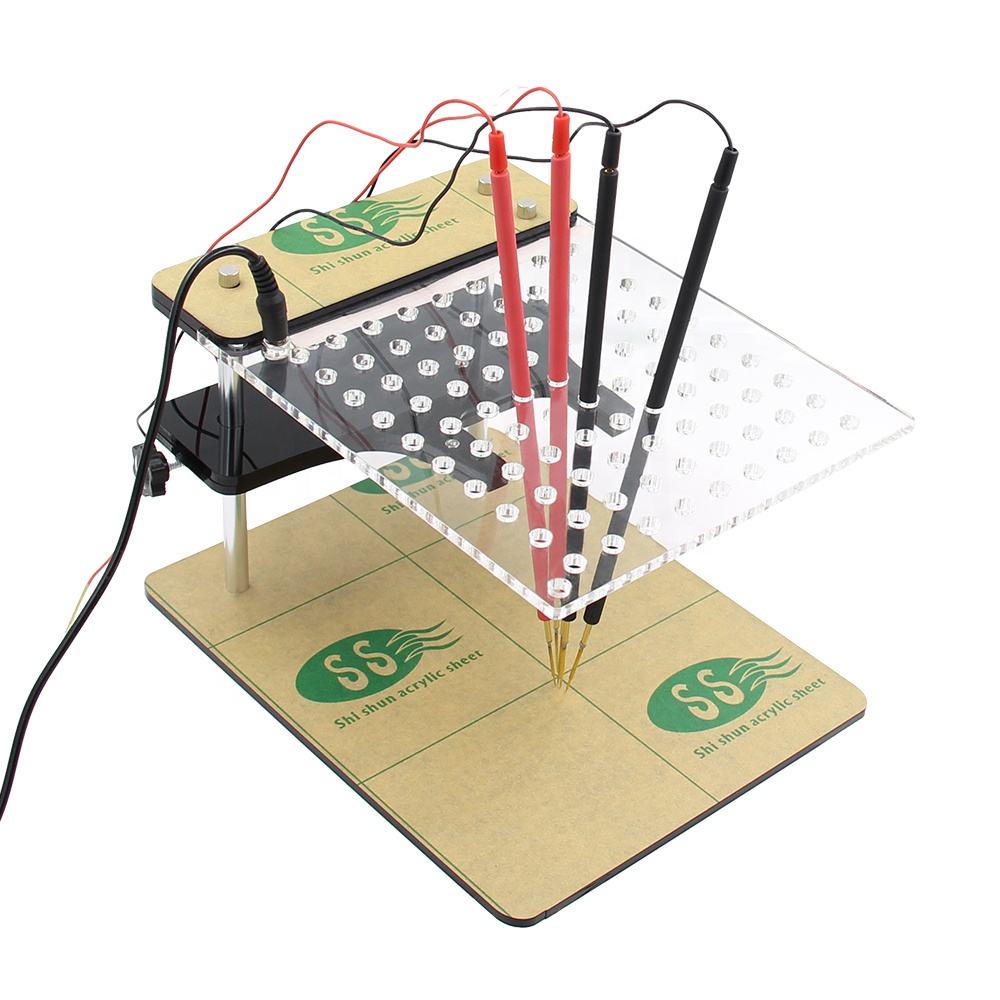

4 prober med olika nåltyper

Paketet innehåller 4 prober och enligt konfigurationslistan ingår två fina nålar och två grova nålar. Det gör det lättare att anpassa sig efter olika kontaktpunkter och utrymmen på olika ECU-kort.

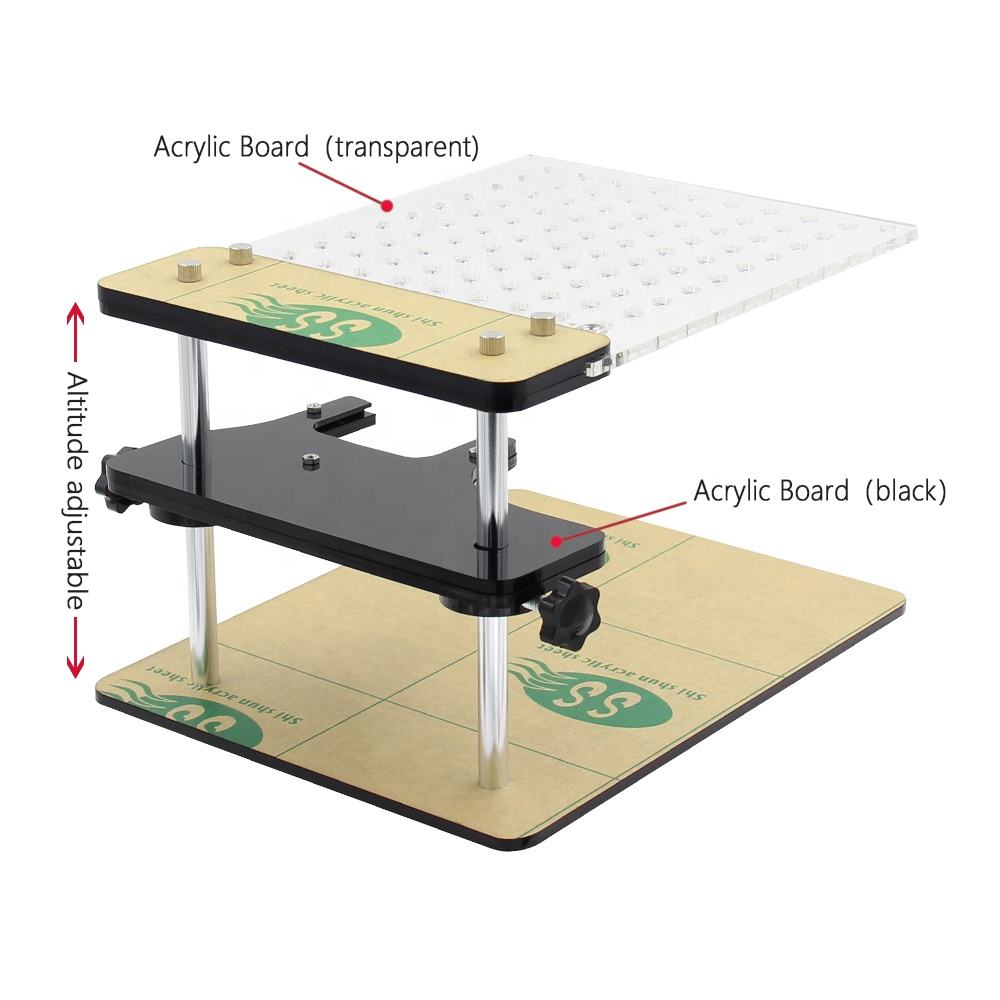

Mesh + probehållare för jämnt tryck

Mesh-delen och probehållarna hjälper till att hålla proberna i rätt läge och med jämnt tryck. Rätt inställning minskar risken för att en prob “glider” och skapar repor eller onödigt slitage.

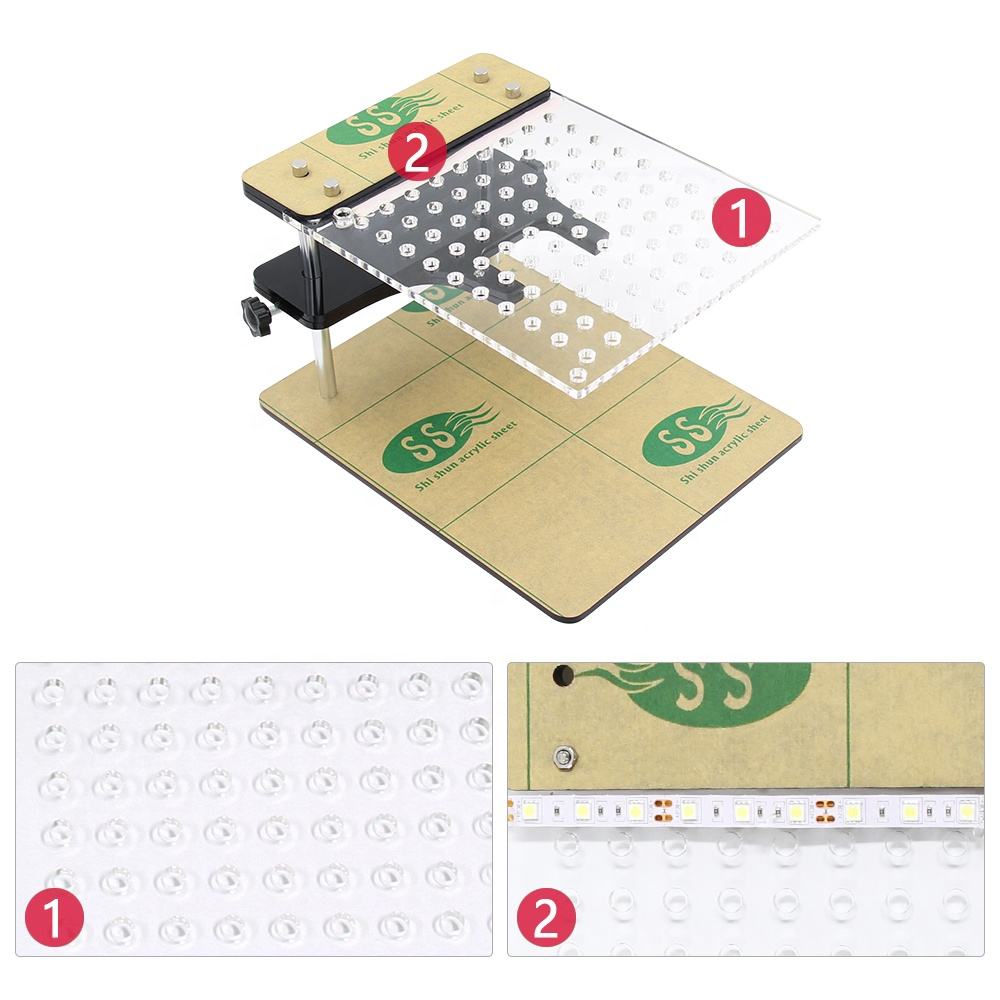

LED-belysning (DC 12V) för bättre precision

LED-varianten drivs via DC 12V och ger bättre sikt på små kontaktpunkter, särskilt när du arbetar under tidspress eller i miljöer med varierande ljus.

Brett stöd i verkstadsmiljö

Enligt produktinfo kan stället användas med flera vanliga ECU-verktyg: KTM100, FGTECH/BDM100, CMD, Dimsport m.fl. Det gör ramen till ett flexibelt tillbehör i en verkstad som hanterar olika ECU-arbetsflöden.

Uppgraderad design som kan användas med snabbadapterplatta

Den uppgraderade versionen beskrivs som kompatibel med quick programming adapter plate, vilket kan förenkla anslutning till ECU:ns snabbinfästning/gränssnitt där en sådan lösning används.

Multi-function test stand (enligt produkttext)

Produkttexten nämner att stället kan användas i flera typer av tester och programmeringsmoment (t.ex. datahantering, uppgraderingar och andra funktioner). Vi rekommenderar att du alltid arbetar inom lagliga ramar och följer dokumentation för din programmerare och den ECU du arbetar med.

Fördelar – varför välja BDM PRO Frame med 4 prober?

• Snabbare och mer stabil arbetsprocess: fixtur och prober minskar glapp och “handhållna” misstag.
• Skonsammare mot ECU-kortet: kontrollerat tryck och stabilt läge minskar risken för repor och skador (vid korrekt inställning).
• Enkel montering: designad för att vara lätt att installera och använda.
• LED-ljus (12V): bättre sikt och precision på små kontaktpunkter.
• Flexibel kompatibilitet: fungerar med flera vanliga ECU-verktyg enligt produktinfo.
• Inkluderar kablar och prober: komplett startpaket med 4 prober, kablar och 12V-adapter.
• Stabil konstruktion i plexiglas: bra balans mellan vikt, styvhet och arbetsyta.

Kompatibilitet – vilka verktyg och scenarier passar den för?

Enligt produktinformationen är BDM PRO Frame avsedd att användas tillsammans med mainstream-verktyg och plattformar såsom: KTM100, FGTECH, BDM100, CMD, Dimsport (och liknande).

I praktiken beror kompatibiliteten på:

• Vilken adapterplatta/anslutningsmetod du använder med din programmerare
• ECU:ns kortlayout och kontaktpunkternas placering
• Om du använder fina eller grova nålar (och hur du justerar probe-trycket)
• Att du följer verktygets och ECU:ns dokumentation för korrekt anslutning och säker arbetsmetod

Viktigt: Vi anger inte pinouts eller steg för att kringgå skydd. Detta är ett arbetsställ – din programmerare och ECU-dokumentation avgör exakt anslutning.

Manual / installationsguide – komplett steg-för-steg (nybörjarvänlig, i HTML)

Del 1: Förberedelser (säkerhet & arbetsyta)

1. ESD-skydd: Arbeta gärna med ESD-matta/armband om du hanterar öppna kretskort. Undvik statisk elektricitet.
2. Ren arbetsyta: Håll arbetsytan fri från metallspån, vätskor och lösa skruvar som kan kortsluta kortet.
3. Bra belysning: Använd LED-belysningen (12V) eller extra arbetslampa för att se kontaktpunkter tydligt.
4. Stabil ström: Om du använder programmerare och nätadapter, se till att strömförsörjningen är stabil och att kablar inte kan ryckas loss.
5. Lagligt uppdrag: Säkerställ att arbetet gäller legitim service/diagnos på ECU där du har tillstånd.

Del 2: Packa upp och kontrollera innehållet

Kontrollera att du har följande delar (kan variera mellan paket, men enligt listorna i produkttexten):

• 1 st huvudställ (monterat/assembly) – BDM frame
• 1 st BDM frame med LED (akrylbas med LED)
• 4 st prober (2 fina nålar + 2 grova nålar)
• 4 st kabel till prober
• 4 st kopparnålar (2 röda + 2 svarta) / probe-pennor enligt konfiguration
• 1 st strömadapter: 12V 500 mA

Del 3: Montera stället (om något är omonterat)

1. Placera basen plant: Ställ ramen på en plan, stabil yta så att den inte vickar.
2. Kontrollera mesh och hållare: Säkerställ att mesh och probehållare sitter rakt och att justerskruvar rör sig fritt.
3. Montera proberna: Sätt proberna i hållarna. Använd fina nålar där kontaktpunkter är små/täta, och grova nålar där större yta finns.
4. Dra åt lagom: Prober ska sitta fast men inte överdrivet hårt. För hårt kan göra det svårt att finjustera.

Del 4: Anslut LED-belysning (DC 12V)

1. Kontrollera adapter: Se att din 12V-adapter är märkt 12V / 500 mA.
2. Anslut LED: Koppla in 12V-adaptern till LED-ingången enligt ställets anslutning.
3. Testa: Slå på ström och kontrollera att LED lyser jämnt. Om inte: kontrollera kontakt och polaritet om tillämpligt.
4. Kabeldragning: Lägg kabeln så att den inte kan fastna i prober eller ryckas ur.

Del 5: Förbered ECU:n

1. Koppla bort ström: Säkerställ att ECU:n inte är spänningssatt när du öppnar/hanterar den.
2. Öppna ECU (om relevant): Öppna ECU:n försiktigt med rätt verktyg. Undvik att böja kortet.
3. Inspektera kortet: Leta efter skador, korrosion eller smuts. Rengör försiktigt vid behov (t.ex. med isopropanol och ESD-säkra metoder).
4. Identifiera kontaktpunkter: Följ dokumentation för din programmerare/adapterplatta för att hitta rätt pads/anslutningspunkter på ECU-kortet.

Del 6: Placera ECU:n i ramen

1. Positionera ECU-kortet: Lägg ECU:n stabilt i ramen så att den ligger plant och inte kan glida.
2. Fixera vid behov: Använd ramens stöd/fästen så att kortet hålls stilla utan att skapa spänning i kretskortet.
3. Undvik komponenttryck: Se till att ramen inte trycker på höga komponenter eller känsliga delar.

Del 7: Ställ in proberna (det viktigaste steget)

1. Grovjustera: För proberna till ungefär rätt position över kontaktpunkterna.
2. Finjustera: Justera varje prob så att spetsen hamnar mitt på sin kontaktpunkt.
3. Tryck – lagom: Sänk proberna så att de får stabil kontakt, men utan att trycka så hårt att pads riskerar att skadas.
4. Kontrollera vinkel: Proben ska gå rakt ned mot kontakten. Sned vinkel ökar risken för glidning.
5. Dubbelkolla alla fyra: När en prob justeras kan en annan förskjutas lite – kontrollera alla igen.

Del 8: Anslut kablarna till din programmerare/adapterplatta

1. Följ dokumentation: Anslut prober/kablar enligt din programmerares manual och den adapterplatta du använder.
2. Röd/svart logik: Röd/svart används ofta för att skilja signal/ström/jord i olika setup – men exakt koppling beror på system. Gissa inte.
3. Stabil kabeldragning: Lägg kablar så att de inte drar i proberna när du rör vid programmeraren.

Del 9: Kontaktkontroll innan arbete

Innan du gör några läs-/skrivmoment rekommenderas att du kontrollerar att kontakten är stabil:

1. Visuell kontroll: Alla probspetsar ligger mitt på sina kontaktpunkter.
2. Stabilitetstest: Rör försiktigt i kabeln (mycket lätt) och se att proberna inte glider.
3. Kontinuitet (valfritt men rekommenderat): Om du har multimeter och vet vilka punkter som ska ha kontakt enligt ditt schema, kan du kontrollmäta kontinuitet.
4. LED-belysning: Justera ljuset så att du ser kontaktpunkterna tydligt under hela processen.

Del 10: Arbeta i din programmerare (på ett säkert sätt)

Starta ditt ECU-verktyg och programvara enligt tillverkarens instruktioner. Vi rekommenderar starkt att du:

• Alltid börjar med att läsa och spara backup (om ditt arbetsflöde kräver datahantering).
• Undviker avbrott under pågående moment (glapp/strömavbrott är en vanlig felorsak).
• Dokumenterar vilken ECU, vilken metod och vilken utrustning du använder.

Del 11: Avsluta och demontera

1. Avsluta i programvaran: Säkerställ att alla processer är färdiga.
2. Koppla ur ström: Stäng av LED/12V-adapter och koppla ur om du ska flytta stället.
3. Lyft proberna: Lyft proberna rakt upp för att undvika att de slinter över pads.
4. Ta ur ECU: Lyft ECU-kortet försiktigt och förvara i ESD-säkert skydd vid behov.
5. Rengör lätt: Torka av akryl och prober försiktigt. Förvara proberna så att spetsarna inte skadas.

Tips och råd för bästa resultat

• Stressa inte probe-inställningen: 90% av problem kommer från glapp eller fel position.
• Använd rätt prob: fina nålar för små pads, grova för större ytor.
• Lagom tryck: för hårt kan skada pads, för löst kan ge avbrott.
• Stabil kabeldragning: låt kablar “vila” utan att dra i proberna.
• LED hjälper mer än man tror: bra ljus minskar misstag och spar tid.
• Backup-rutin: spara alltid filer med datum, jobbnummer och tydliga namn.
• ESD och renlighet: statisk elektricitet och smuts är ECU:ns fiender.
• Kontrollmät när du kan: kontinuitetstest (med rätt schema) kan spara timmar av felsökning.

Felsökning – vanliga problem och enkla åtgärder

Problem: Verktyget tappar kontakt eller avbryter operation

• Kontrollera att proberna står mitt på kontaktpunkterna.
• Minska kabeldrag (kablar kan dra proberna åt sidan).
• Justera trycket lite – för löst ger glapp, för hårt kan få proben att “fjädra” och slinta.
• Rengör kontaktpunkter försiktigt om de är oxiderade/smutsiga.

Problem: LED lyser inte

• Kontrollera att adaptern är 12V 500 mA och sitter ordentligt.
• Kontrollera att kabeln inte är skadad eller glappar.

Problem: Proberna glider

• Justera vinkel så att proben går rakt ned.
• Säkerställ att ECU-kortet ligger plant och inte fjädrar.
• Byt till fin/grov nål beroende på pad-storlek.

Problem: Svårt att få ECU:n att ligga stabilt

• Justera ramens stöd så att kortet inte belastas på höga komponenter.
• Använd mjukt, ESD-säkert stöd där det behövs (utan att täcka kontaktpunkter).

Vanliga frågor (FAQ)

1) Vad är en BDM-ram?

Ett bänkställ som hjälper dig hålla ECU:n och prober stabilt för att få jämn kontakt vid BDM/bench-arbete.

2) Passar den FGTECH och BDM100?

Ja, enligt produktinformationen fungerar den för FGTECH och BDM100 samt flera andra verktyg.

3) Vilka andra verktyg nämns som kompatibla?

KTM100, CMD, Dimsport m.fl. nämns i produkttexten.

4) Är detta ett programmeringsverktyg i sig?

Nej, det är ett ställ/adapterram som används tillsammans med en programmerare och rätt adapterplatta/anslutningsmetod.

5) Har den LED-belysning?

Ja, LED-varianten drivs med DC 12V och adaptern anges som 12V 500 mA.

6) Kan ramen skada ECU-kortet?

Enligt produktinfo ska den inte skada kretskortet vid korrekt användning. Felaktigt tryck eller glidande prober kan däremot orsaka slitage, så justering är viktigt.

7) Vad betyder “4 prober” i praktiken?

Att du har fyra justerbara probe-pennor för att skapa kontakt mot fyra punkter, beroende på metod och adapterlösning.

8) Ingår både fina och grova nålar?

Ja, listan anger 4 probes (two fine needles and two thick needles).

9) Är den svår att montera?

Nej, den beskrivs som enkel att installera och använda. Det som kräver mest noggrannhet är probe-inställningen.

10) Vilka mått har stället?

Produktstorlek anges som 248 × 193 × 151 mm.

11) Hur tung är den?

Ställets vikt anges som 830 g.

12) Vad är “mesh” till för?

Mesh hjälper till med stabilitet och positionering i ramen, så att proberna kan justeras och hållas i rätt läge.

13) Behöver jag ett SD-kort eller mjukvara för ramen?

Nej, ramen är ett mekaniskt hjälpmedel (med LED-ström). Programvaran hör till din programmerare, inte till ramen.

14) Kan jag använda ramen för alla ECU:er?

Ramen är generell, men ECU-layout och kontaktpunkter varierar. Kompatibilitet beror på att du har rätt adapterplatta/metod för just din ECU.

15) Är detta för nybörjare?

Ja, den kan användas av nybörjare, men kräver noggrannhet och att du följer dokumentation för din programmerare och ECU.

16) Är LED-belysningen obligatorisk?

Nej, men den gör arbetet betydligt enklare, särskilt vid små kontaktpunkter.

17) Varför är stabil kontakt så viktigt?

Glapp under känsliga moment kan orsaka avbrott, felaktiga resultat och onödigt slitage på kontaktpunkter.

18) Kan jag använda detta för att kringgå stöldskydd?

Nej. Produkten ska användas för legitim service/diagnostik. Vi stödjer inte användning för att kringgå immobilizer eller obehörig åtkomst.

19) Behöver jag 12V ström för att ramen ska fungera?

Endast för LED-belysningen. Själva ramen/proberna är mekaniska.

20) Vad gör jag om proberna slits?

Prober och nålar är förbrukningsdelar. Byt ut slitna spetsar och förvara dem skyddat för längre livslängd.

Förpackningsinnehåll – vad som ingår

Innehållet kan variera något mellan olika paket, men enligt produktens listor ingår:

• 1 st × BDM frame (huvudställ)
• 1 st × BDM frame med LED (akrylbas med LED)
• 4 st × kablar för prober (2 röda + 2 svarta)
• 4 st × prober (2 fina nålar + 2 grova nålar)
• 4 st × kopparnålar (2 röda + 2 svarta) enligt standardkonfiguration
• 1 st × strömadapter (12V 500 mA)

Ansvarsfriskrivning & viktiga notiser

• Endast legitim användning: Använd utrustningen för service/diagnostik där du har tillstånd och behörighet.
• Ingen “how-to” för kringgående: Vi lämnar inte instruktioner för att kringgå immobilizer, stöldskydd eller andra säkerhetsfunktioner.
• Risk för skada vid fel användning: Fel tryck/vinkel kan skada pads/kretskort. Justera proberna noggrant.
• ESD & säkerhet: Statisk elektricitet och kortslutningar kan förstöra ECU. Arbeta antistatiskt och rent.
• Följ verktygsdokumentation: Exakt anslutning och metod beror på programmerare/adapterplatta och ECU-typ.

Avslutande sammanfattning

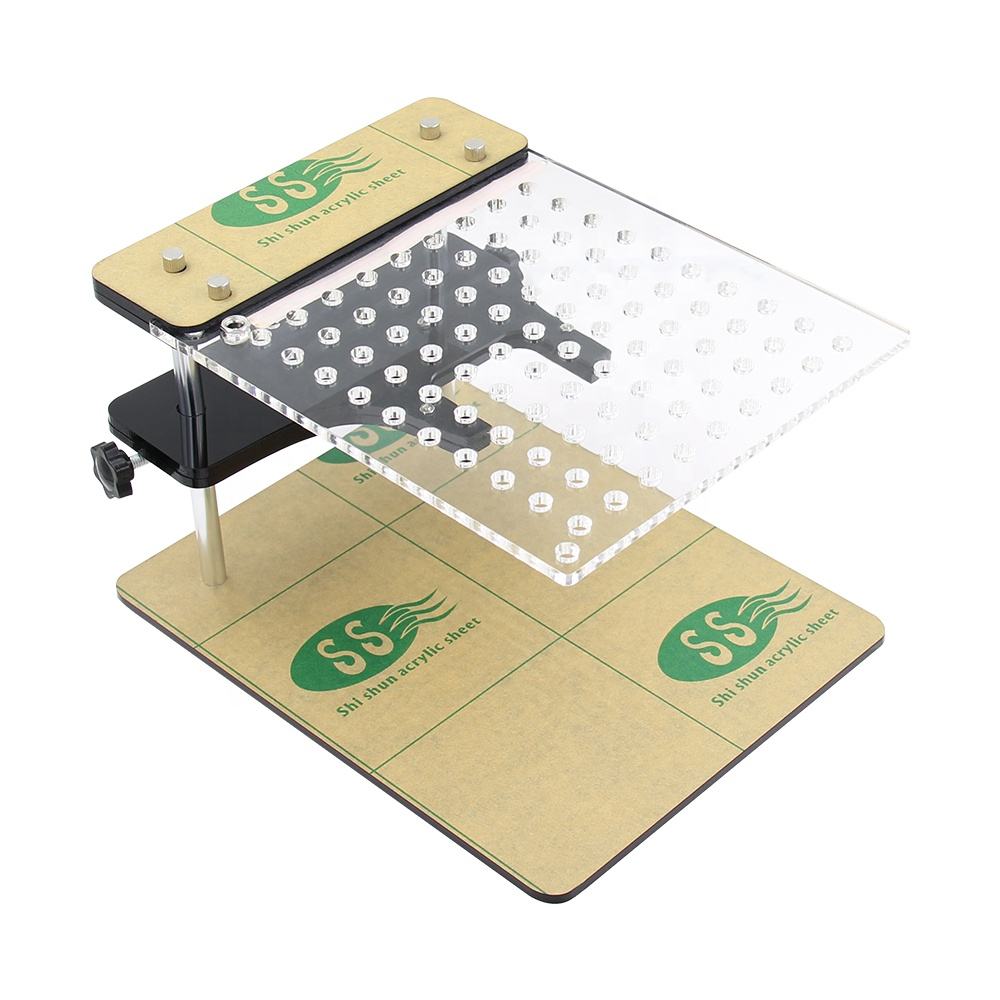

BDM PRO Frame 4 Probes är ett stabilt och verkstadsvänligt ECU testställ i plexiglas med mesh, 4 justerbara prober och (i LED-utförande) 12V-belysning. Det är designat för att göra BDM/bench-arbete mer stabilt, mer exakt och mer skonsamt mot ECU-kortet genom kontrollerat tryck och bättre fixtur. Med angiven kompatibilitet för FGTECH/BDM100/KTM100/CMD/Dimsport m.fl. passar den som ett proffsigt tillbehör i en seriös diagnos- och serviceuppsättning. ✅

Relaterat på Felkodslasare.se

• Sök: BDM frame
• Sök: BDM100
• Sök: FGTECH
• Sök: KTM100
• ECU-programmerare & tillbehör
• Prober & testkablar
• Bänkprogrammering – tillbehör
