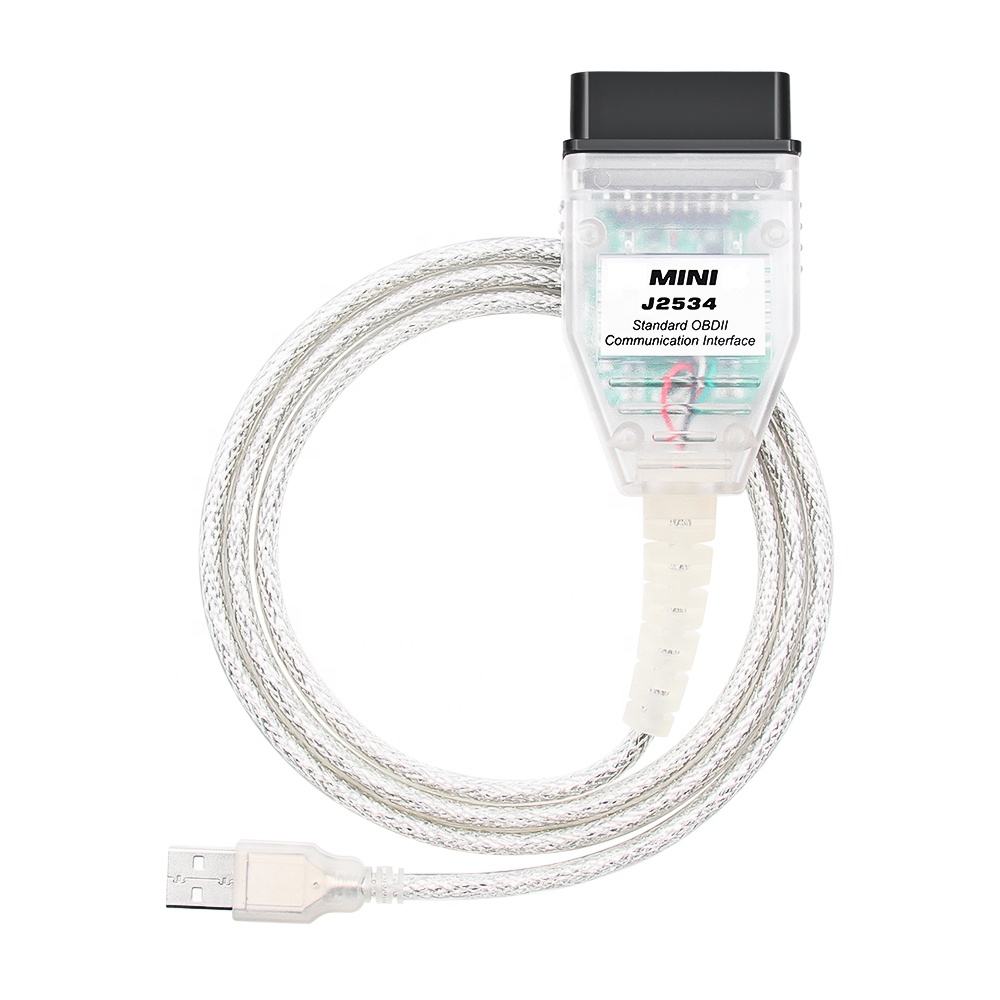

Mini J2534 (FT232RL) Techstream OBD2-kabel – ECU/diagnosinterface för Toyota

Kortversion

Den här Mini J2534 OBD2-interfacekabeln med FT232RL-chip är ett kostnadseffektivt verktyg för dig som vill använda Toyota TIS Techstream (OEM-diagnosprogram) på dator för att läsa ut och felsöka Toyota-bilar med 16-pin OBD2-uttag. Den är specificerad att stödja Toyotas diagnoskommunikation för modeller från 1996 och framåt och klarar flera vanliga protokoll, inklusive K-Line (ISO 9141), KWP2000 (ISO 14230-4), SAE J1850 PWM/VPW samt CAN (CAN 2.0B ISO 11898 och ISO 15765-4).

Enligt produktinformationen är det här en “single cable” som är prisvärd (uppges kosta cirka en tredjedel av vissa utländska alternativ) och är avsedd för Toyota TIS OEM diagnostic software, med angiven programversion V18.00.008. Rekommenderat operativsystem är Windows 7 (32-bit), och det anges även stöd för Windows XP. Mac/Apple-laptop stöds inte enligt Q&A i underlaget.

Viktigt att känna till innan köp: paketet innehåller inte 22-pin Toyota-adapter, vilket innebär att den enligt informationen endast fungerar på Toyota med 16-pin. Den är dessutom beskriven som “good for after 1996” och exempel i underlaget visar att vissa äldre bilar (t.ex. Toyota 1994) och vissa specifika modeller/ECU:er kan vara inkompatibla.

• Typ: Mini J2534 / Techstream OBD2 interface (FT232RL)
• För: Toyota TIS Techstream (OEM-diagnos)
• För bilar: Toyota 16-pin, i regel 1996+
• OS: Windows XP / Windows 7 32-bit (rekommenderat)
• Ej stöd: Apple/macOS
• Observera: 22-pin adapter ingår inte

För vem passar kabeln?

Den här Mini J2534/Techstream-kabeln är främst för dig som vill använda Toyota Techstream på dator för att göra OEM-nära diagnos på Toyota-bilar med 16-pin OBD2-uttag. Den passar typiskt:

• DIY-ägare som vill kunna läsa felkoder, se data och förstå problem innan man byter delar
• verkstad/garage som vill ha en prisvärd kabel för Toyota-diagnos
• bilentusiast som vill ha mer information än en enkel generisk OBD2-dongel

Obs: Den här produkten är en kabel/interface. Vilka funktioner du får beror på Techstream, bilens ECU:er och vad som stöds på just din modell/årsmodell. Underlaget visar även exempel på bilar som inte är kompatibla.

Funktioner med Techstream (vad du typiskt kan göra)

Produkttexten fokuserar på stöd för Toyota TIS OEM diagnostic software och protokoll. Med Techstream kan man i många fall (bilberoende) göra saker som:

• Read/Clear DTC – läsa och radera felkoder
• Live Data – se realtidsdata från sensorer och system
• ECU information – läsa modul-ID, kalibrerings-/versionsinfo
• Active Tests – aktivera komponenter för test (om stöds på bilen)
• Utilities / servicefunktioner – vissa reset/kalibreringar beroende på modell

För äldre eller speciella modeller kan funktionsnivån vara begränsad. I produktens egna Q&A nämns exempel där kabeln bara känner igen delar av bilen eller där K-Line/L-Line/CAN visas rött – vilket tyder på att kompatibilitet kan variera.

Kompatibilitet & viktiga begränsningar

1) Endast Toyota 16-pin (ingen 22-pin adapter ingår)

Underlaget säger uttryckligen: “This package do not contain 22pin connector for Toyota, so it can only work for Toyota 16pin cars.” Det innebär att om du har en Toyota med äldre 22-pin kontakt behöver du en separat 22-pin adapter (ingår inte).

2) Årsmodell: i regel 1996+

Underlaget säger att produkten är “good for after 1996”. Det finns även exempel: 1994 Toyota Camry nämns som ett fall där det inte fungerar och svaret är att den är avsedd för bilar efter 1996.

3) Operativsystem: Windows XP / Windows 7 (32-bit)

Rekommenderat OS anges vara Windows 7 32-bit. Underlaget nämner även Windows XP. För moderna datorer kan detta innebära att du behöver köra en äldre Windows-installation eller kompatibilitetslösning.

4) Inte kompatibel med Apple/macOS

Q&A i underlaget säger tydligt att den inte är kompatibel med Apple-laptop. Om du har Mac kan du behöva en Windows-dator istället.

5) Alla Toyota-bilar fungerar inte alltid

Underlaget tar upp ett exempel med Land Cruiser FZJ80 (Lexus 450) och Prado (5VZ-FE) där vissa bussar visar rött och bara två ECU:er känns igen, och svaret är att det inte är kompatibelt med bilarna. Detta är viktigt: även om det står “Toyota sedan 1996” kan det finnas undantag.

Stödda protokoll (enligt produktinformationen)

• K-Line – ISO 9141
• KWP2000 – ISO 14230-4
• SAE J1850 PWM
• SAE J1850 VPW
• CAN 2.0B – ISO 11898
• CAN – ISO 15765-4

Den här protokollmixen täcker många Toyota-bilar med OBD2 16-pin, men exakt protokoll i bilen avgörs av årsmodell och ECU-arkitektur.

Steg-för-steg: installation i Windows (driver + Techstream)

Nedan får du en nybörjarvänlig installationsguide. Den följer produktens rekommenderade miljö (Windows 7 32-bit / XP). Obs: Techstream är Toyotas programvara och kan kräva licens/åtkomst via Toyota TIS beroende på användning. Den här guiden beskriver installation och grundfunktion – vi hjälper inte till med piratnycklar eller olaglig aktivering.

Förberedelser

• Windows PC med Windows 7 32-bit (rekommenderat) eller Windows XP
• Admin-rättigheter
• Stabil USB-port (undvik USB-hubb vid installation)
• Kabeln (FT232RL Mini J2534)

Steg 1: Installera drivrutin (FT232RL / J2534)

1. Koppla ur kabeln från datorn.
2. Installera drivrutinen som hör till kabeln (ofta FTDI/FT232RL + PassThru/J2534-komponent).
3. Starta om datorn om installationen ber om det.
4. Anslut sedan kabeln till USB och vänta tills Windows säger att enheten är redo.

Steg 2: Kontrollera i Enhetshanteraren

1. Öppna Enhetshanteraren (Device Manager).
2. Leta efter en ny enhet under t.ex. “Ports (COM & LPT)” eller “USB-enheter”.
3. Om du ser gul varningstriangel: högerklicka → Uppdatera drivrutin och peka på drivrutinens mapp.

Steg 3: Installera Techstream

1. Installera Techstream (Toyota TIS) i den version du ska använda (underlaget nämner V18.00.008).
2. Starta Techstream.
3. Gå till inställningarna för interface och välj rätt PassThru/J2534-enhet (namnet kan variera).

Steg 4: Första test (utan bil)

• Se att Techstream kan välja enheten utan fel.
• Om Techstream inte “ser” kabeln: stäng Techstream, starta om datorn och testa igen.

Steg-för-steg: användning vid diagnos

1) Förbered bilen

• Bilen ska stå säkert parkerad (P/neutral + parkeringsbroms).
• Stäng av extra förbrukare (ljus, fläkt) om batteriet är svagt.
• Vid längre felsökning: använd gärna batteriladdare/stödladdning.

2) Anslut kabeln

1. Anslut kabeln till datorns USB.
2. Anslut kabeln till bilens 16-pin OBD2-uttag.
3. Slå på tändningen (ON) eller starta bilen enligt Techstreams instruktioner.

3) Starta Techstream och koppla upp

1. Starta Techstream.
2. Välj rätt interface (J2534/PassThru-enhet).
3. Välj fordon (modell/år) om Techstream kräver det.

4) Läs felkoder och spara

1. Kör en “Health Check” eller motsvarande.
2. Spara resultat (skärmdump eller export om möjligt).
3. Åtgärda grundorsaken innan radering av koder.

5) Live data och aktiva tester

• Använd live data för att bekräfta fel (t.ex. temperatur, spänning, givare).
• Aktiva tester kan användas för att testa komponenter (bilberoende).
• Gör ändringar metodiskt: ändra en sak i taget.

Felsökning: vanliga problem & lösningar

Problem: Techstream hittar inte kabeln

• Kontrollera drivrutinen i Enhetshanteraren (ingen varningstriangel).
• Byt USB-port (helst direkt i datorn).
• Starta om datorn och prova igen.
• Installera drivrutinen igen (kör som administratör).

Problem: Jag kopplar in via adapter men det fungerar inte

• Underlaget nämner att du måste ha drivrutinen korrekt installerad.
• Säkerställ att bilen faktiskt är 16-pin och att tändningen är ON.
• Om bilen är 1994 eller äldre: produkten är enligt underlaget avsedd för 1996+.

Problem: K-Line/L-Line/CAN visar rött eller bara vissa ECU:er känns igen

• Det kan tyda på inkompatibilitet med just den modellen/ECU-uppsättningen (underlaget har exempel där svaret är “not compatible”).
• Prova på en annan Toyota 1996+ för att verifiera att kabeln fungerar.
• Kontrollera att du valt rätt fordon/profil i Techstream.

Problem: Jag kör macOS/Apple laptop

• Underlaget säger att det inte är kompatibelt med Apple. Använd en Windows-dator enligt rekommendation (Win7 32-bit/XP).

Tips & rekommenderade arbetssätt

• Dokumentera alltid felkoder innan du raderar dem (skärmdump eller export).
• Stödladda vid längre sessioner för att undvika spänningsfall och kommunikationsproblem.
• Välj rätt Windows-miljö: om du får drivrutinsstrul i nyare Windows, testa Win7 32-bit enligt rekommendation.
• Testa kabeln på en bil du vet är kompatibel (Toyota 1996+) om du misstänker att felet är bilspecifikt.
• Undvik USB-hubb vid diagnos – direkt i datorn ger ofta stabilare kommunikation.

Behöver du fler kablar och adaptrar? Se våra kategorier: OBD2 tillbehör och OBD2 kablar.

Specifikationer

Förpackningsinnehåll

• 1 × Mini J2534 / Techstream OBD2-diagnoskabel (FT232RL)

Observera: Enligt underlaget ingår inte 22-pin Toyota-adapter, vilket innebär att den är avsedd för Toyota med 16-pin OBD2. Programvara/licens hanteras separat beroende på din setup.

FAQ – Vanliga frågor

1) Fungerar den med Apple laptop (Mac)?

Nej. Underlaget säger att den inte är kompatibel med Apple/macOS och att Techstream enligt texten körs på Windows XP/Windows 7 32-bit.

2) Fungerar den på Toyota före 1996?

Underlaget säger att den är “good for after 1996” och ger exempel med Toyota Camry 1994 där den inte fungerar.

3) Kan den användas på Toyota med 22-pin diagnoskontakt?

I paketet ingår inte 22-pin adapter, så enligt underlaget fungerar den endast på Toyota 16-pin bilar.

4) Vilket Windows rekommenderas?

Windows 7 32-bit rekommenderas. Windows XP nämns också som stödsystem.

5) Jag har installerat drivrutinen men det fungerar inte

Underlaget nämner att produkten är avsedd för bilar efter 1996, samt att inkompatibilitet kan finnas på vissa modeller. Testa på en Toyota 1996+ som du vet bör fungera för att felsöka om problemet är bilspecifikt.

6) Jag använder adapter till bilen men det misslyckas – varför?

Enligt underlaget: säkerställ att drivrutinen är korrekt installerad och att bilen är kompatibel (Toyota 16-pin, 1996+).

7) Stöds K-Line och CAN?

Ja, båda typerna av protokoll finns listade (K-Line/KWP2000 samt CAN 2.0B/ISO 15765-4).

8) Är detta ett “riktigt” J2534 PassThru-verktyg?

Produkten marknadsförs som Mini J2534 interface för Techstream. Exakt funktion beror på drivrutin och programvara i din installation.

9) Kan jag programmera ECU med den?

Underlaget kallar den ECU programming interface, men exakt programmeringsstöd beror på bil, Techstream-funktion, licens och procedur. Var alltid försiktig vid ECU-åtgärder och säkerställ stabil spänning.

10) Är Techstream inkluderat?

Underlaget beskriver mjukvaruversion men paketets innehåll kan variera. Vi rekommenderar alltid att du använder officiella källor/licens för programvara.

11) Varför visar Techstream “rött” på bussar och hittar bara några ECU:er?

Underlaget har exempel där svaret är att kabeln inte är kompatibel med de bilarna. Kontrollera bilens kompatibilitet och försök på annan Toyota 1996+.

12) Vilka protokoll stöds?

ISO 9141 (K-Line), ISO 14230-4 (KWP2000), SAE J1850 PWM/VPW, CAN 2.0B (ISO 11898), CAN ISO 15765-4.

13) Funkar den på alla Toyota 1996+?

Den uppges stödja Toyota-protokoll sedan 1996, men underlaget visar också att det kan finnas undantag beroende på bilmodell/ECU.

14) Vad ska jag göra om drivrutinen inte installeras korrekt?

Installera om drivrutinen som administratör, byt USB-port och prova igen. Underlaget antyder att det ibland kan behövas flera installationsförsök.

15) Är den prisvärd jämfört med andra?

Underlaget säger att priset är cirka en tredjedel av liknande utländska produkter. Värdet avgörs av om den fungerar stabilt i din setup.

16) Kan jag använda den till andra märken än Toyota?

Den är marknadsförd för Toyota TIS Techstream. För andra märken krävs normalt andra OEM-program eller generiska OBD2-lösningar.

17) Kan jag läsa alla system (ABS, airbag, etc.)?

Techstream kan ofta läsa fler system än generisk OBD2, men exakt nivå varierar med bilmodell/år och modulstöd.

18) Kan jag radera felkoder?

Ja, radering av felkoder är en vanlig funktion, men dokumentera alltid felkoder och åtgärda grundorsaken först.

19) Krävs internetuppkoppling?

Diagnos kan ofta köras offline, men licens/uppdateringar/åtkomst kan bero på din Techstream-installation och Toyota TIS.

20) Hur undviker jag kommunikationsproblem?

Använd stabilt batteri/stödladdning, undvik USB-hubbar, och kör i rekommenderad Windows-miljö.

Notiser & ansvarsfriskrivning

• Kompatibilitet: Avsedd för Toyota med 16-pin OBD2 och i regel årsmodell 1996+. Äldre bilar och vissa modeller kan vara inkompatibla.
• 22-pin: 22-pin adapter ingår inte – fungerar enligt underlaget endast på Toyota 16-pin.
• Operativsystem: Windows XP/Windows 7 32-bit (rekommenderat). Ej macOS enligt underlaget.
• Mjukvara/licens: Techstream kan kräva giltig licens/åtkomst. Vi rekommenderar alltid laglig programvaruhantering.
• ECU-funktioner: Programmering/ändringar kan innebära risk. Använd stabil strömförsörjning och följ korrekt procedur för din bil.

E-E-A-T: Guiden och informationen är sammanställd från produktens specificerade data och normal diagnosmetodik.
Senast uppdaterad: 2026-02-23

Sammanfattning

FT232RL Mini J2534 Techstream OBD2-kabel är en prisvärd lösning för Toyota-ägare och verkstäder som vill använda Toyota TIS Techstream på Windows för diagnos och (bilberoende) avancerade funktioner. Den är avsedd för Toyota 16-pin och i regel 1996+, med stöd för flera vanliga protokoll (K-Line, KWP2000, J1850, CAN). Kom ihåg begränsningarna: ingen 22-pin adapter ingår och macOS stöds inte enligt underlaget.
