Jdiag M300 Motorcykeldiagnosverktyg med 5.0'' Display

Kortversion

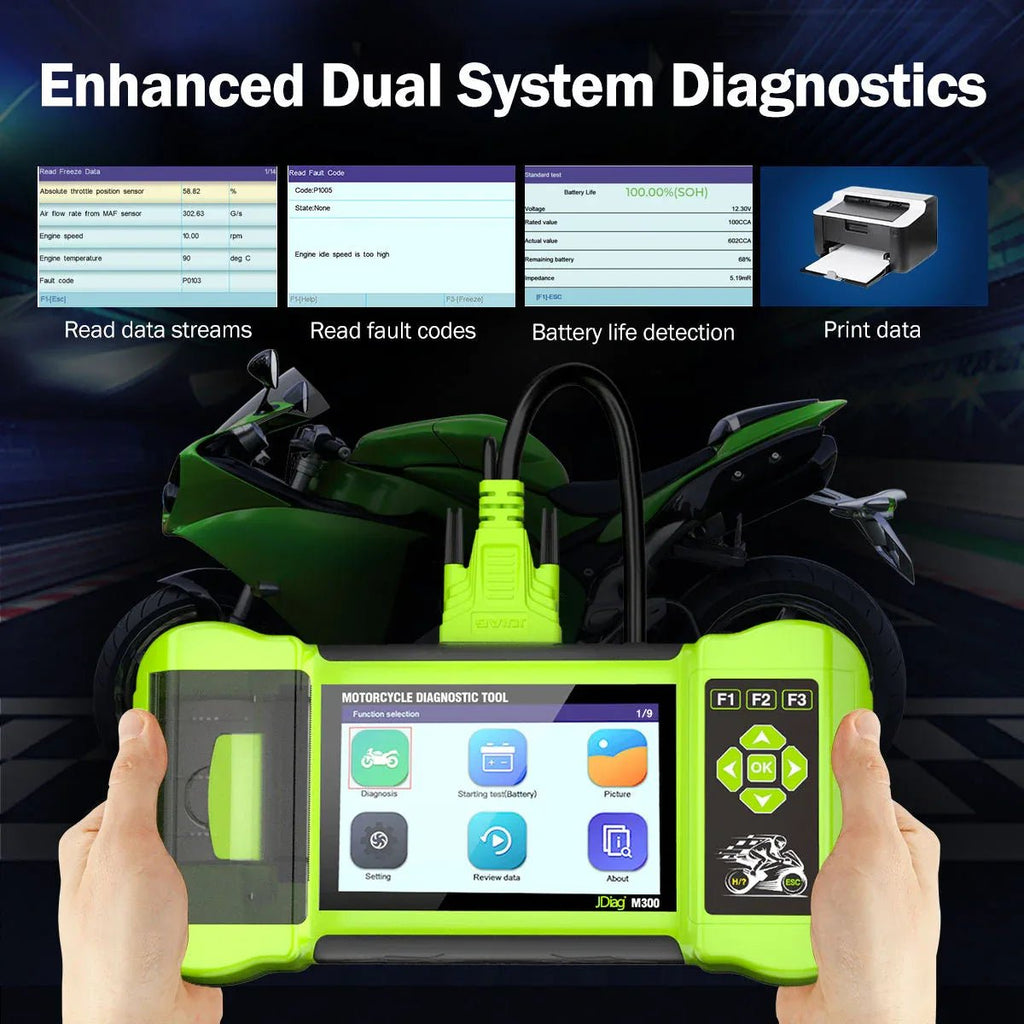

JDiag M300 är ett professionellt 2-i-1 verktyg för dig som jobbar med motorcyklar och vill ha både OBD2/MC-diagnos och 12V batterianalys i samma enhet. M300 beskrivs som en ny generation handhållen motorcykeldiagnos som täcker många stora tillverkare och hjälper dig felsöka snabbare genom att visa live data, läsa ECU-information och hantera både historiska och aktuella felkoder. Exempel på live data som nämns: RPM, batterispänning och throttle angle.

Verktyget är gjort för verkstadsjobb med tydlig 5" färgskärm och dynamisk datavisning i både siffror och vågform. Du får funktioner som systeminfo, datastream, freeze data, aktuatortest och även test/menyer för exempelvis ABS, däcktryckssystem och stöldskydd/anti-theft (modellberoende). Den innehåller dessutom “trouble shooting guidance” och många vanliga procedurer ska finnas inbyggda så att tekniker kan följa steg för steg (t.ex. injektorer, tändning, spolar, bränslepump – enligt produkttexten).

För service och anpassningar nämns bland annat service light reset, nyckelkodning, immobilizer unlock/konfiguration, COTrimmer (injektionsjustering), TPS-justering, reset av adaptiva parametrar och tomgångsjustering. M300 stödjer SD-kort för lagring och uppgraderingar, har reserverat CAN-bus interface och drivs på 10–15V.

• Typ: MC-diagnos + 12V batteritestare (2-i-1)
• Skärm: 5" färg
• Spänning: 10–15V
• Data: numerisk + vågform, live data + freeze data
• Lagring/uppdatering: SD-kort
• Språk: flera språk (se specifikation)

Varför JDiag M300?

M300 är byggd för att göra vardagsfelsökningen snabbare: du får diagnos, procedurer och batteritest i samma enhet. I praktiken betyder det färre verktyg i lådan och en smidigare arbetsgång när en hoj kommer in med startproblem, ojämn gång eller varningslampor.

• 2-i-1: diagnos + batteritest (12V)
• Tydlig 5" färgskärm med både siffror och vågform
• Inbyggd felsökningsguidning och vanliga procedurer (enligt produkttext)
• SD-kort för lagring och uppgraderingar

Funktioner – översikt (enligt produktinformation)

1. Read system information
2. Read data stream
3. Read fault code
4. Erase fault code
5. Freeze data
6. CO idle speed adjustment
7. Actuators test
8. ABS system test
9. Trouble shooting guidance
10. Tire pressure system test
11. Anti-theft system test

Service- & verkstadsfunktioner (exempel som nämns)

M300 beskrivs stödja flera “fabriksprocedurer” och anpassningar, bland annat:

• Resetting the service light (serviceåterställning)
• Encoding keys (nyckelkodning, där det stöds)
• Unlocking/configuring immobilizer/alarm (immobilizer/larmsystem, där det stöds)
• COTrimmer (injektionsjustering)
• TPS adjustment (Throttle Position Sensor)
• Reset auto adaptive parameters
• Idling adjustments (tomgångsjustering)

Notis: Exakt funktionsnivå och vilka procedurer som finns beror på motorcykelmärke, modell och årsmodell.

Live data & vågform – så hjälper det vid felsökning

M300 kan visa live data och ECU-data och hantera både lagrade och aktuella fel. Exempel som nämns är RPM, batterispänning och throttle angle. Att kunna se värden i realtid (och som vågform) gör det enklare att:

• upptäcka intermittenta fel som bara uppstår ibland
• se om en givare “hoppar” eller visar orimliga värden
• verifiera att en justering (t.ex. TPS/CO) verkligen ger effekt

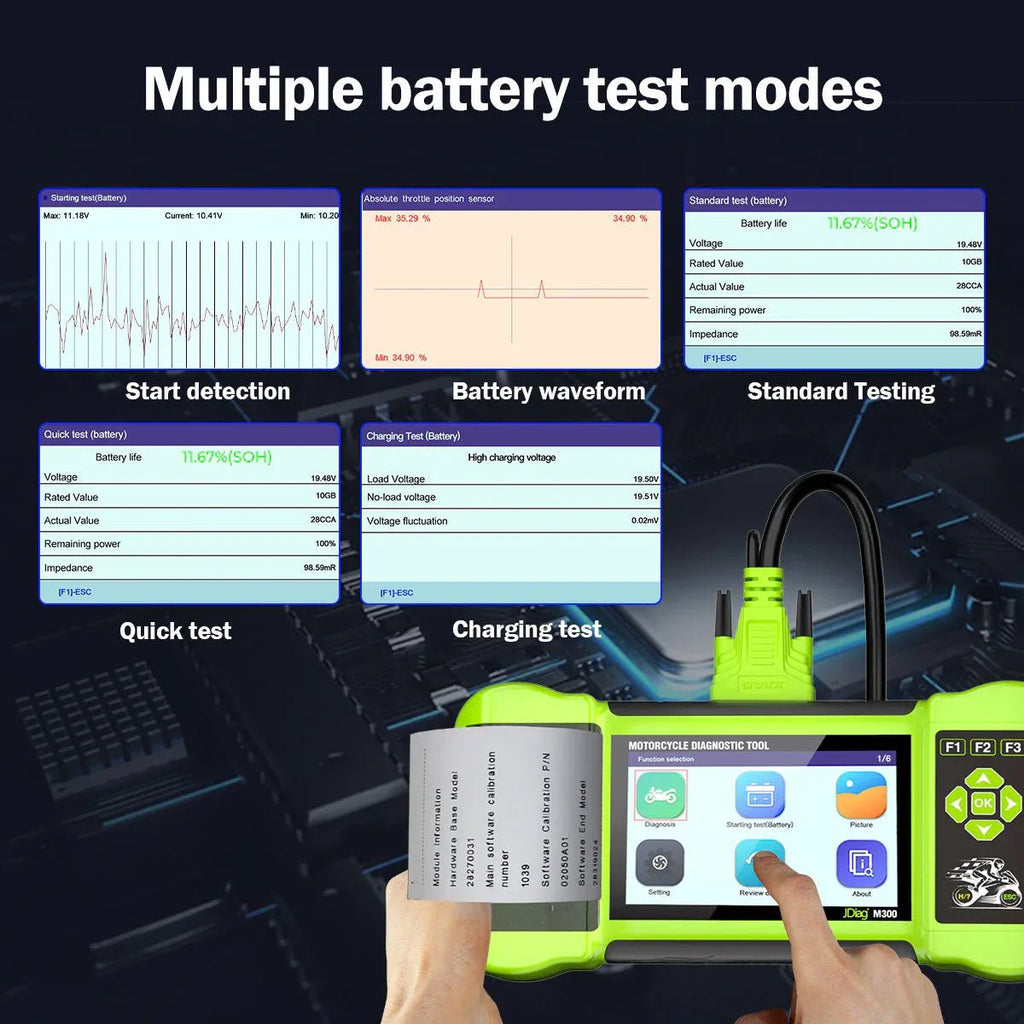

12V batterianalys – när den är extra nyttig

Många MC-problem börjar med spänning: svag start, felkoder som kommer och går, eller märkliga symptom i elektronik. Att ha batteritest i samma verktyg gör det lättare att snabbt avgöra om problemet är:

• batteriet (låg spänning / dålig kondition)
• laddningen (generator/regulator)
• startkretsen (spänningsfall under start)

M300 är specificerad för 10–15V drift, vilket passar 12V-system.

Kompatibilitet: motorcykelmärken (enligt listan)

Exempel på märken som nämns:

Hartford, Aeon, Honda, SYM, Yamaha, Suzuki, Kymco, Kawasaki, Piaggio, PGO, KTM, etc.

Notis: “Universal Motorcycle Scan Tool” innebär ofta brett stöd, men exakt funktion varierar mellan modeller och årsmodeller.

Steg-för-steg: så använder du JDiag M300

1) Förberedelser

• Ladda batteriet om spänningen är låg – svag spänning kan ge kommunikationsproblem.

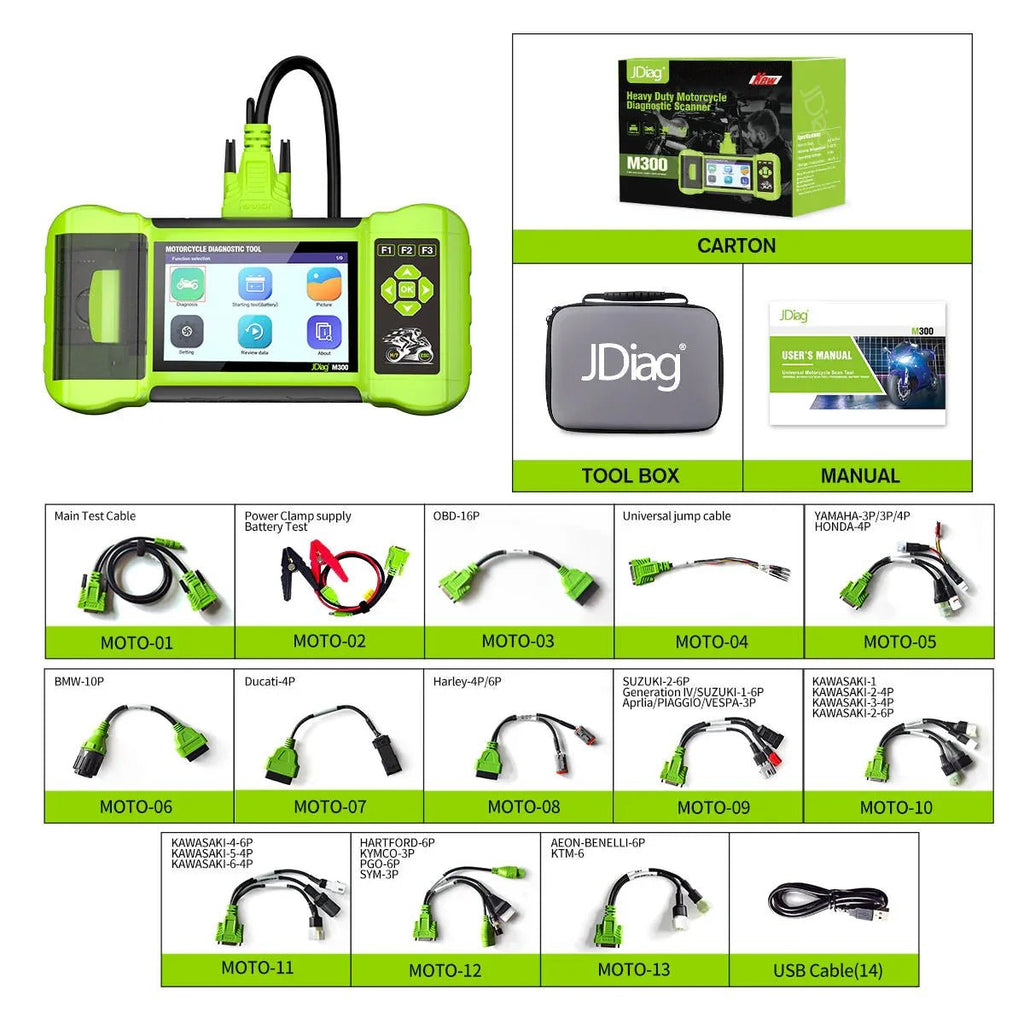

• Lokalisera motorcykelns diagnosuttag och använd rätt kabel/adapter för just märket.
• Ha gärna SD-kort redo om du vill spara data eller göra uppgraderingar.

2) Anslut och starta diagnos

1. Anslut M300 till motorcykelns diagnosport.
2. Slå på tändningen (läge ON) enligt verktygets instruktioner.
3. Välj märke/modell i verktyget (om det efterfrågas).

3) Läs systeminfo och felkoder

1. Gå in på Read system information för ECU-data.
2. Läs felkoder via Read fault code.
3. Spara/anteckna felkoder innan du raderar dem.

4) Live data och freeze data

1. Öppna Read data stream och följ relevanta värden (RPM, spänning, throttle angle m.m.).
2. Använd Freeze data för att analysera när felet inträffar (om funktionen stöds för din hoj).

5) Servicefunktioner och tester

• För serviceåterställning: använd service reset om det finns för din modell.
• För justeringar: COTrimmer/TPS/idle enligt instruktioner – ändra försiktigt och verifiera i live data.
• För felsökning: kör Actuators test där det stöds och följ “trouble shooting guidance”.

6) Radera felkoder och verifiera

1. Radera felkoder först efter åtgärd via Erase fault code.
2. Starta hojen och kör en ny avläsning för att se att koderna inte återkommer.

Felsökning: vanliga problem

Ingen kontakt med hojen

• Kontrollera att du använder rätt kabel/adapter för diagnosuttaget.
• Kontrollera att tändningen är ON.
• Kontrollera batterispänning – låg spänning kan stoppa kommunikation.

Vissa funktioner saknas

• Det är normalt att servicefunktioner varierar mellan märken och modeller.
• Uppdatera via SD-kort om uppdateringar finns för din version.

Felkoder återkommer direkt

• Radering tar bort symptom – inte orsaken. Åtgärda grundorsaken och testa igen.
• Använd live data för att bekräfta att värden ligger inom rimliga nivåer.

Specifikationer

FAQ – Vanliga frågor

1) Är detta en “universal” MC-scanner?

Den beskrivs som universal och listar många märken, men exakt stöd varierar mellan modeller och årsmodeller.

2) Har den batteritest?

Ja, den marknadsförs som 2-i-1 och drivs på 10–15V för 12V-system.

3) Kan jag se live data?

Ja, den visar live data och kan visa både numeriska värden och vågform.

4) Kan den göra service reset?

Ja, service light reset nämns, men det är beroende på din motorcykelmodell.

5) Har den aktuatortest?

Ja, “Actuators test” är listat som funktion.

6) Kan den testa ABS?

“ABS system test” nämns som funktion, men tillgänglighet är modellberoende.

7) Har den TPMS-/däcktryckstest?

“Tire pressure system test” nämns, men tillgänglighet varierar mellan modeller.

8) Har den stöldskydd/immobilizer-funktioner?

Anti-theft system test nämns och texten beskriver även immobilizer-relaterade funktioner (modellberoende).

9) Hur uppdateras verktyget?

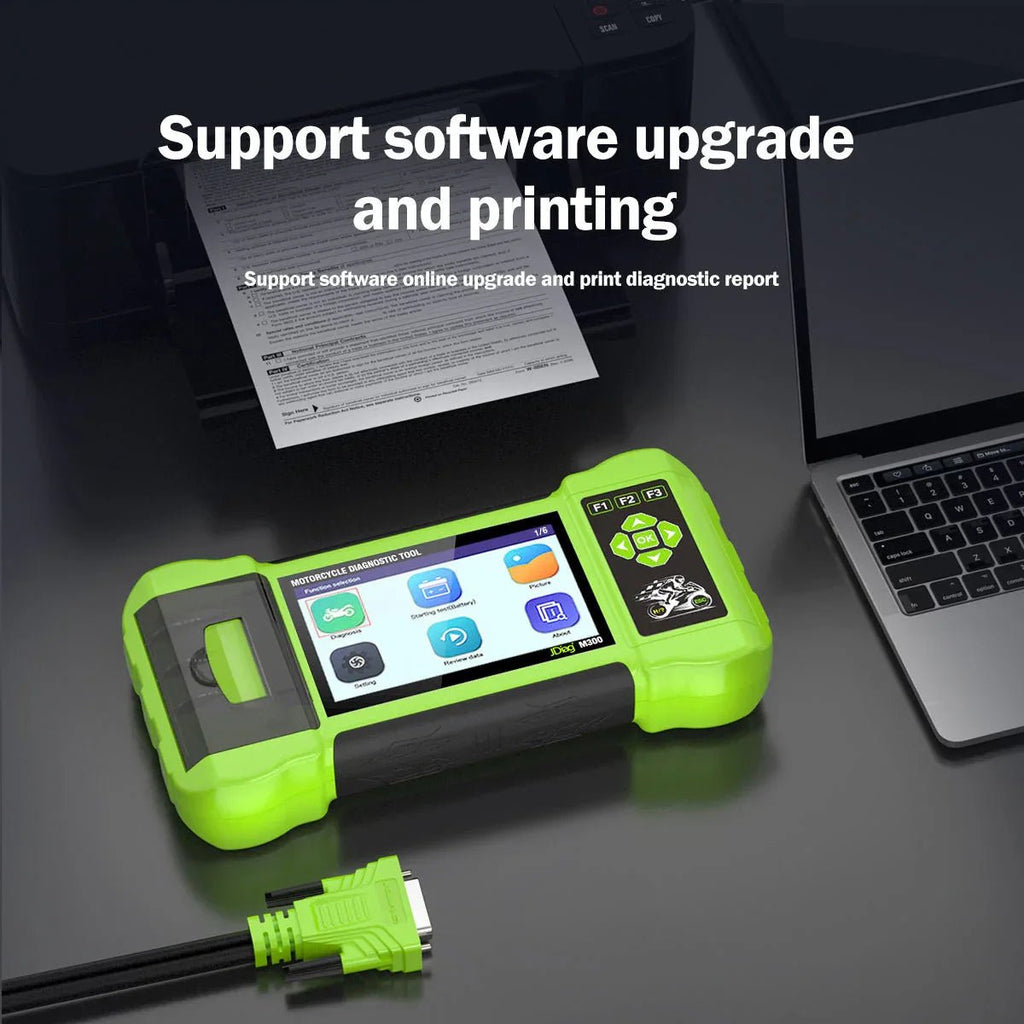

SD-kort stöd för lagring och uppgraderingar nämns i produkttexten.

10) Vilka språk finns?

Engelska, kinesiska, thailändska, indonesiska, vietnamesiska, spanska, turkiska, franska, portugisiska och tyska.

11) Fungerar den på alla KTM?

KTM nämns i listan, men exakt funktionsstöd beror på modell/år.

12) Varför återkommer felkoder efter radering?

Om felet fortfarande finns kvar kommer koden ofta tillbaka. Åtgärda grundorsaken och verifiera med live data.

Notiser & ansvarsfriskrivning

• Kompatibilitet varierar: Funktioner och systemstöd beror på motorcykelns märke, modell och årsmodell.
• Justeringar/coding: CO/TPS/idle/immobilizer-funktioner kan påverka hur hojen går – följ instruktioner noggrant.
• Säkerhet: Arbeta stillastående på säker plats. Använd inte diagnosverktyg under körning.
• Radera inte på chans: Dokumentera felkoder innan radering.
• Elsystem: Vid svag batterispänning kan kommunikation och testresultat bli missvisande.

Sammanfattning

JDiag M300 är ett handhållet 2-i-1 verktyg som kombinerar MC-diagnos och 12V batterianalys i en enhet. Med 5" färgskärm, live data (även vågform), felkodsläsning/radering och verkstadsfunktioner som service reset, CO/TPS/idle-justering och aktuatortest är M300 ett starkt val för snabbare felsökning och smidigare service – både för hemmamek och verkstad.
