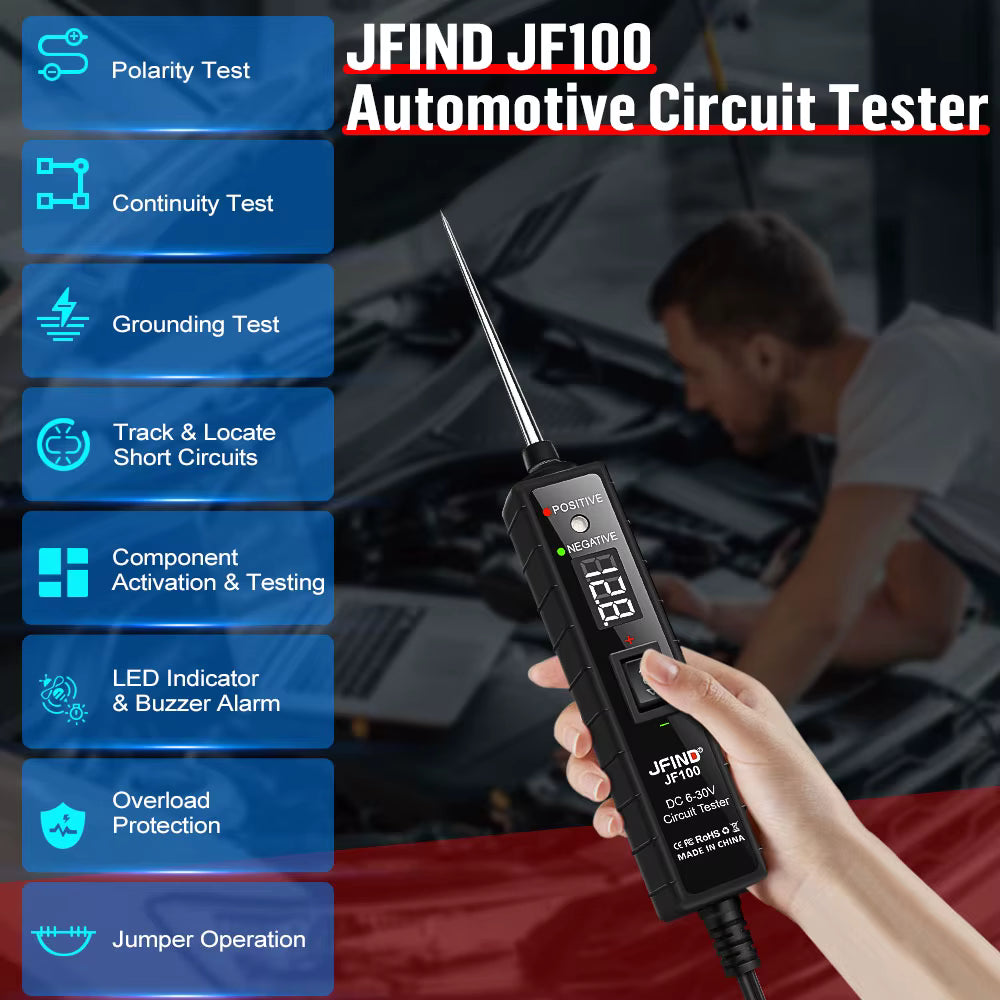

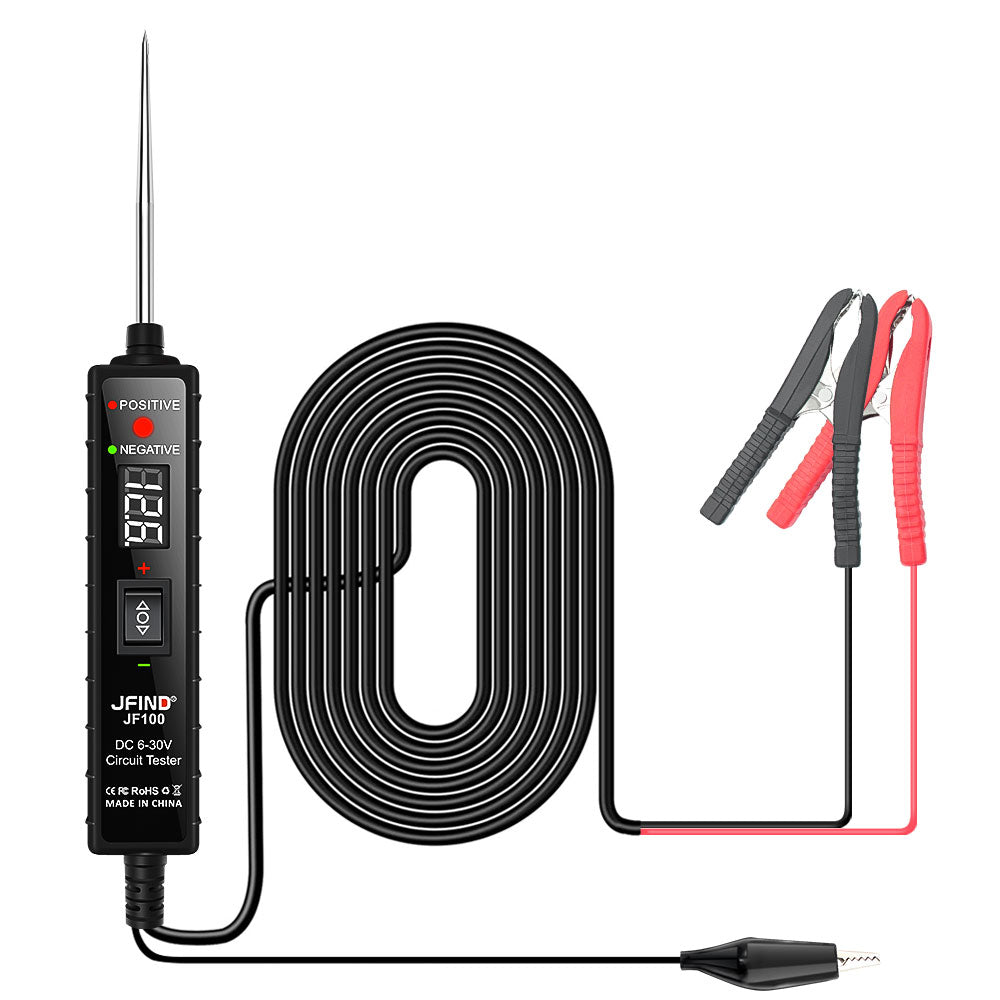

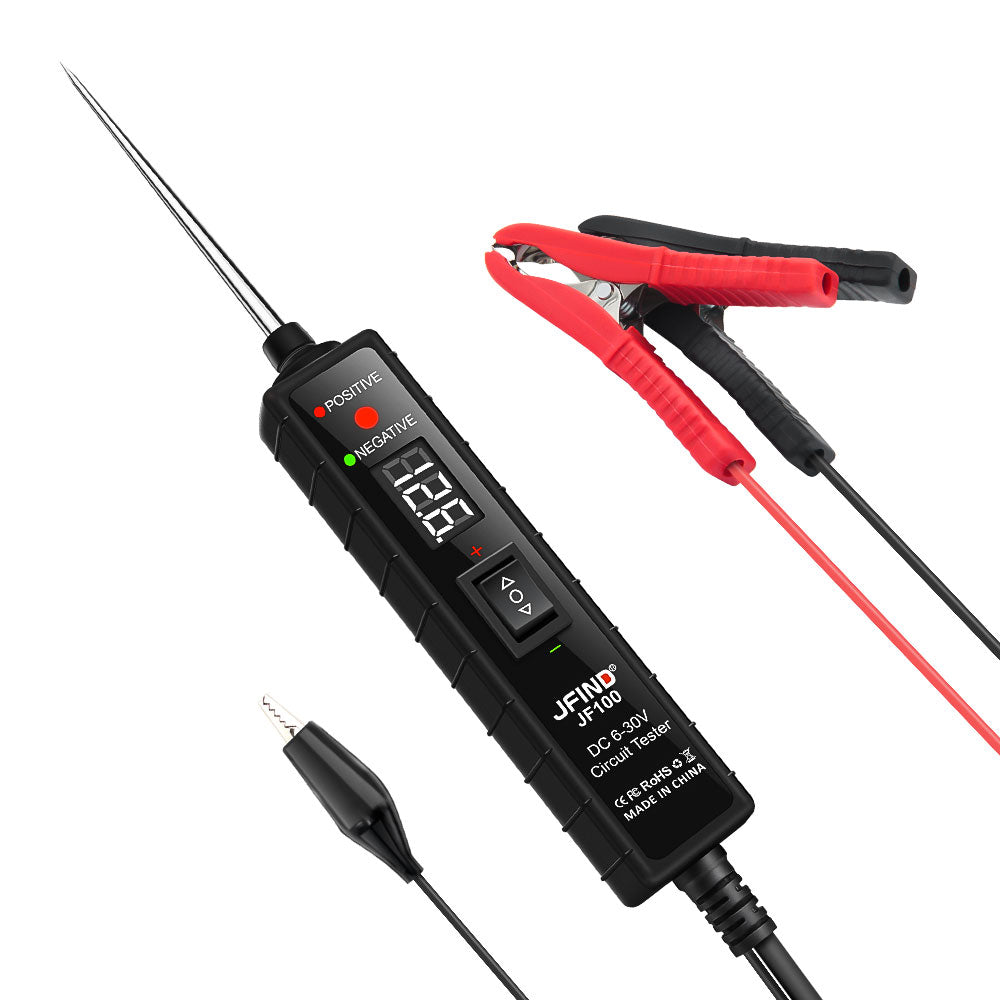

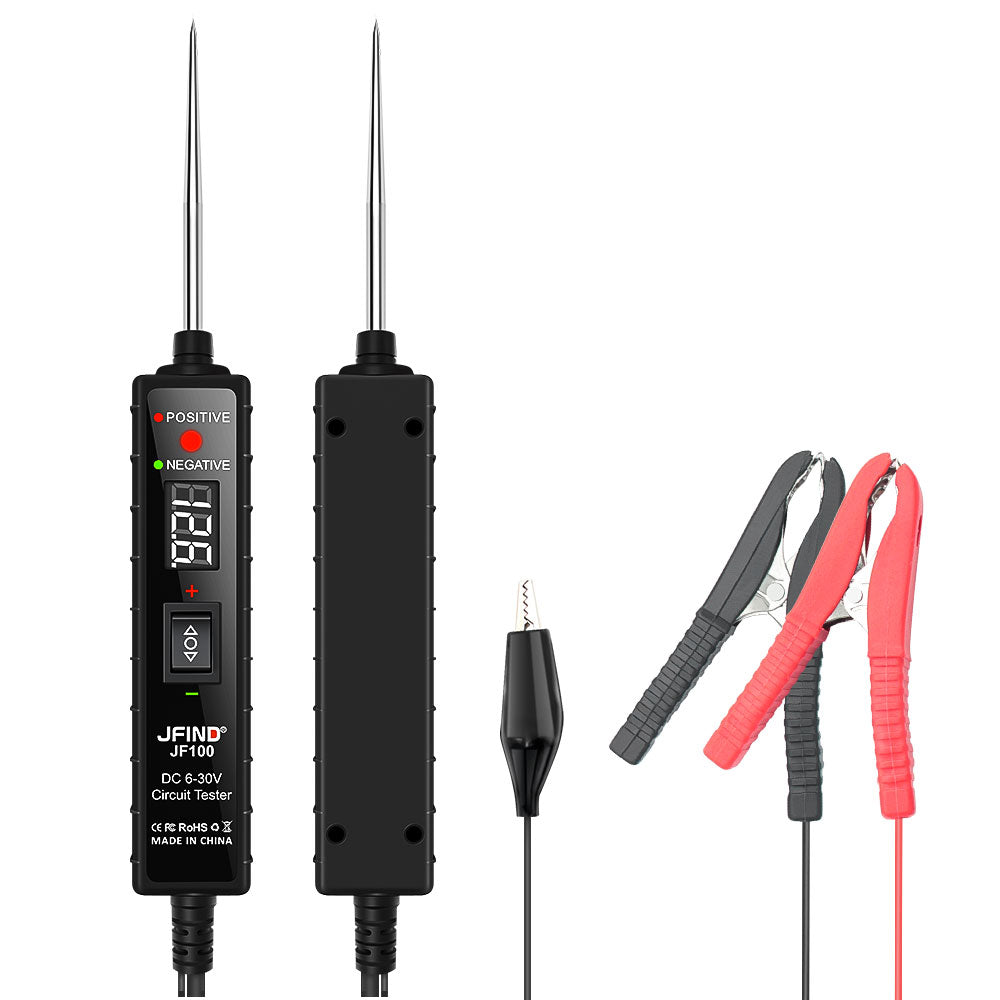

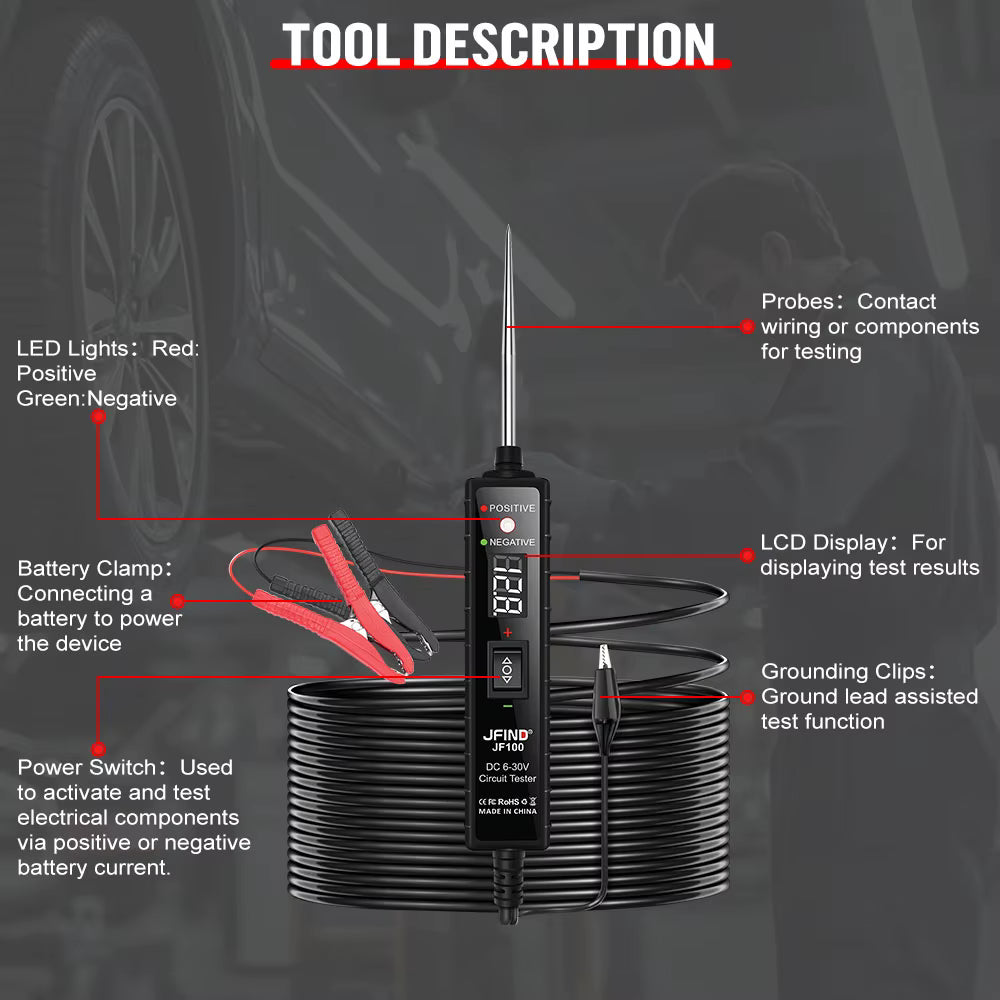

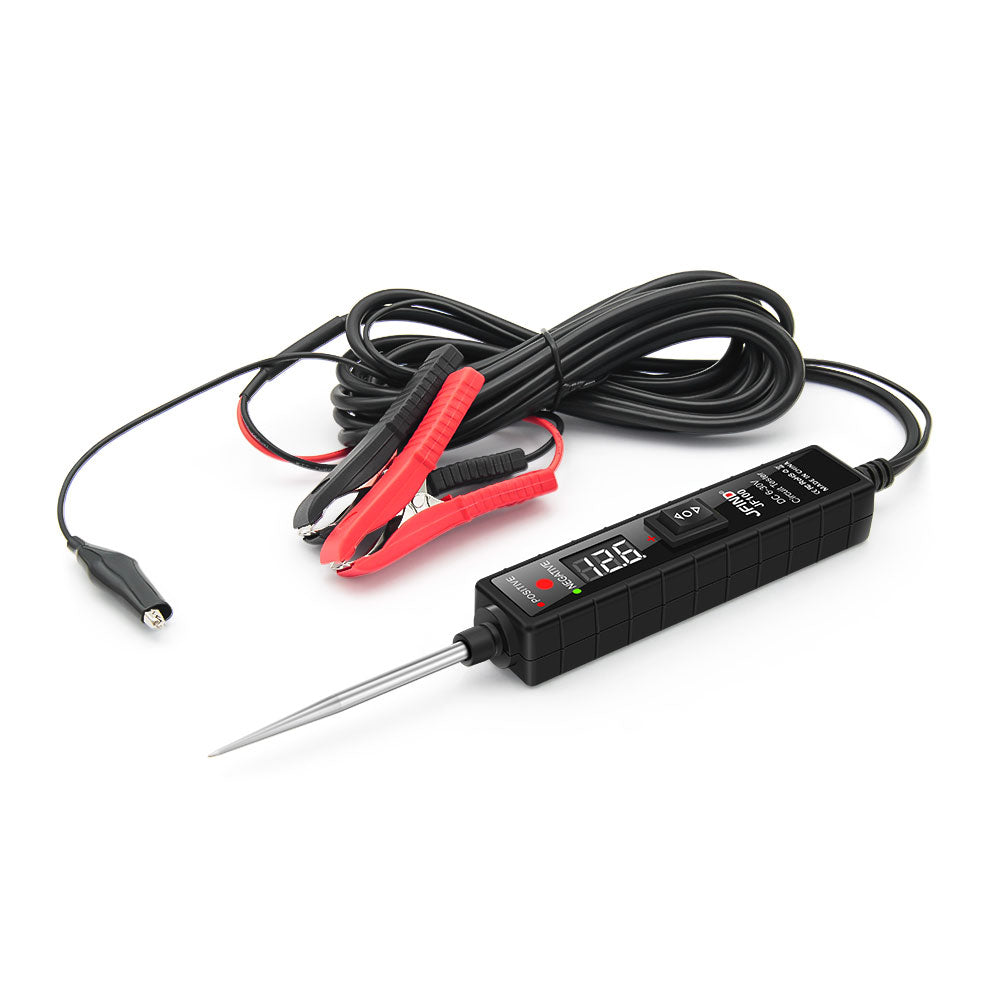

JFIND JF100 är en professionell kretsprovare (power probe / circuit tester) för dig som vill felsöka bilens elsystem snabbare, säkrare och med bättre kontroll än med en vanlig testlampa. Den arbetar inom DC 6–30V, vilket gör den användbar för både 12V och 24V system (och andra DC-applikationer inom spannet). Med en tydlig digital display ser du spänning och status direkt, och du får flera funktioner i ett verktyg: polaritetskontroll, kontinuitetstest, jordtest, möjlighet att spåra och lokalisera kortslutningar, samt aktivera och testa komponenter genom att mata ut ström (enligt verktygets funktioner).

JF100 har dessutom LED-indikator och summer (buzzer) för snabb återkoppling, överlastskydd för säkrare arbete och jumper-funktion när du behöver brygga/mata en krets för test. Den passar “universellt” för fordon och är ett perfekt komplement i verkstaden, garaget eller servicebilen – oavsett om du felsöker belysning, reläer, säkringar, sensorer, fläktar, pumpar eller kabelbrott.

• Modell: JFIND JF100 (JF100)
• Spänning: DC 6–30V
• Display: Digital
• Funktioner: Polaritet, kontinuitet, jordtest, kortslutningsspårning, komponentaktivering, LED + buzzer, överlastskydd, jumper
• Garanti: 1 år

✅ För dig som vill felsöka snabbare och slippa gissa – JF100 hjälper dig hitta fel och verifiera kretsar på ett mer “mekaniker-vänligt” sätt.

Innehåll

• Vad är en power probe / kretsprovare?
• Top 8 funktioner – vad de gör i praktiken
• Specifikationer
• Steg-för-steg guide: så använder du JFIND JF100
• Vanliga felsökningsscenarier
• Felsökning om du inte får resultat
• FAQ
• Notiser & ansvarsfriskrivning

Vad är en power probe / kretsprovare?

En power probe (kretsprovare) är ett verktyg som kombinerar testlampa, multimeter-funktioner och praktiska verkstadsfunktioner i ett och samma instrument. I stället för att bara visa “det finns ström” kan du snabbt:

• se polaritetsinformation och spänning
• kontrollera jord och kontinuitet
• hitta och bekräfta kabelbrott eller kortslutningar
• aktivera komponenter (t.ex. reläer, fläktar, solenoider) för att verifiera om felet är mekaniskt eller elektriskt

JFIND JF100 är gjord för att göra felsökningen snabbare och mer effektiv – särskilt när du jobbar med el i bil, lätt lastbil, husbil, maskin eller andra DC-system inom 6–30V.

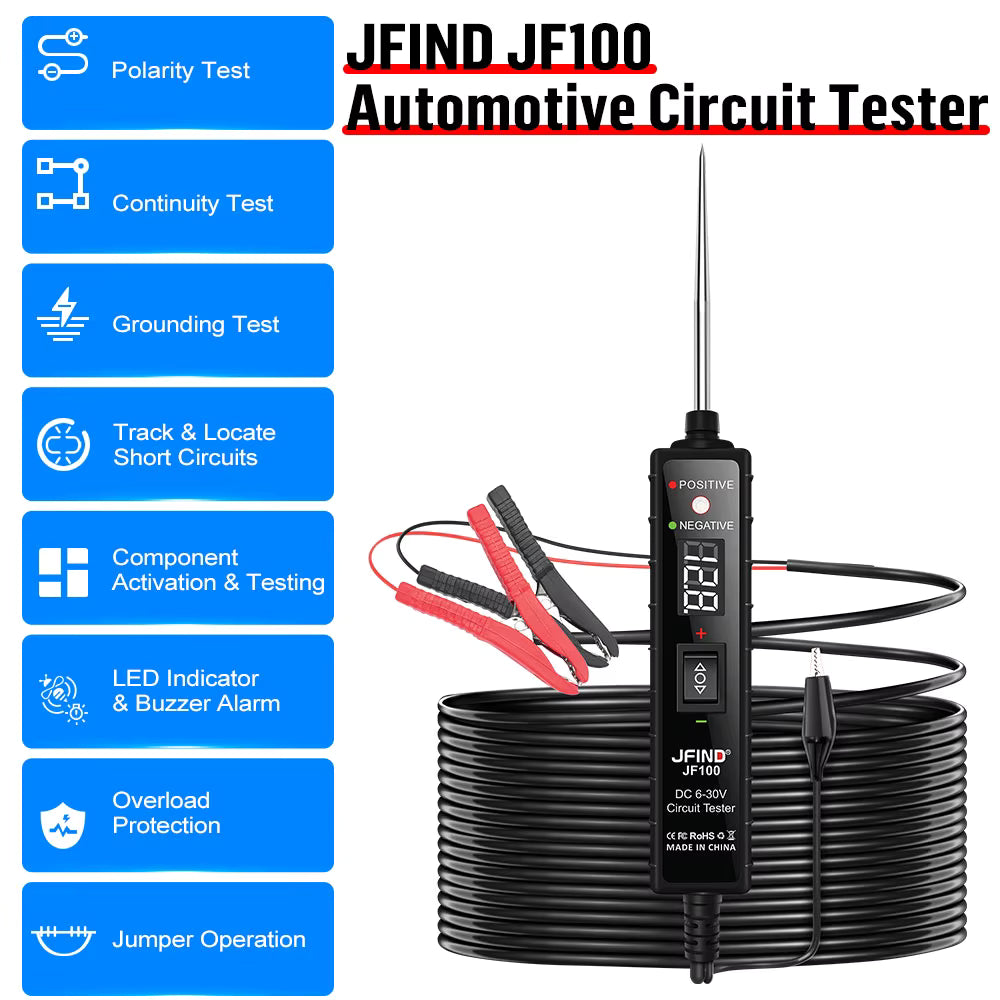

Top 8 funktioner – vad de gör i praktiken

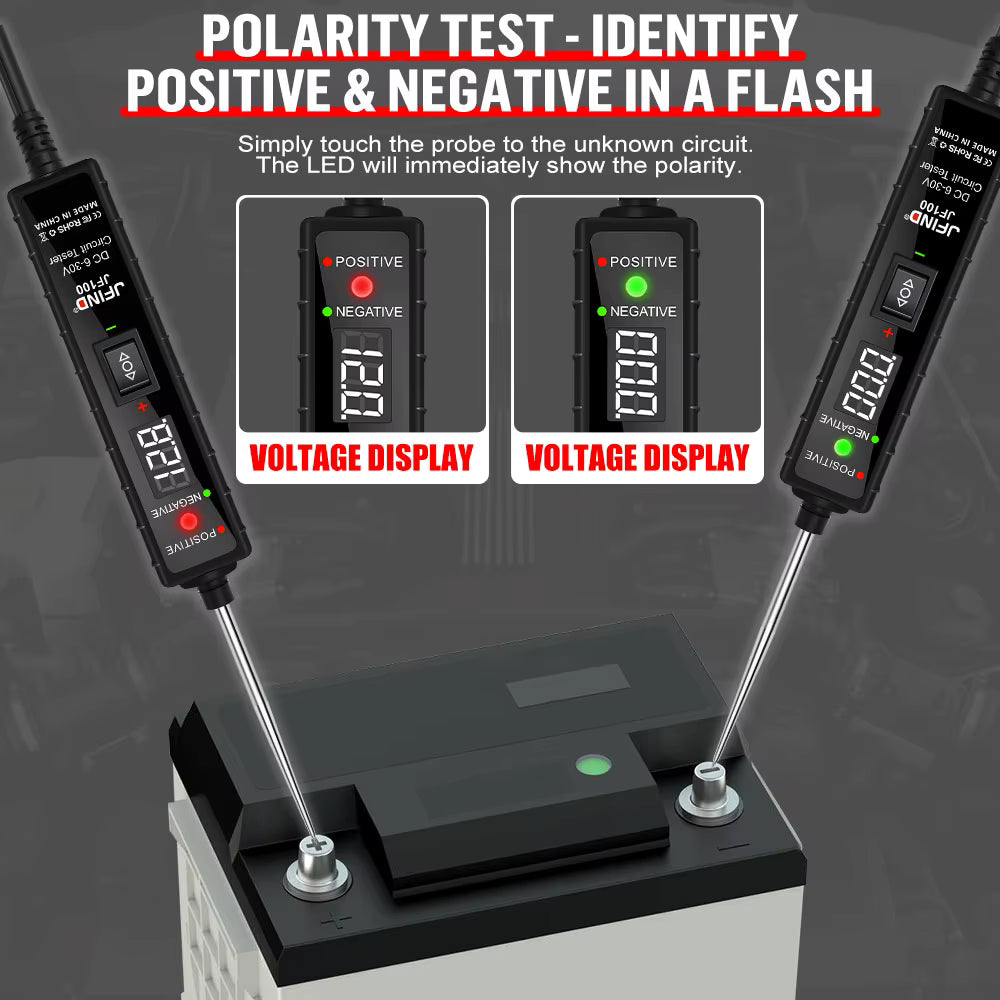

1) Polarity Test (polaritetskontroll)

Visar om du mäter plus eller minus/jord i en punkt. Praktiskt vid felsökning av kontakter, glapp, lampor, eftermonterad utrustning och osäkra kabelfärger.

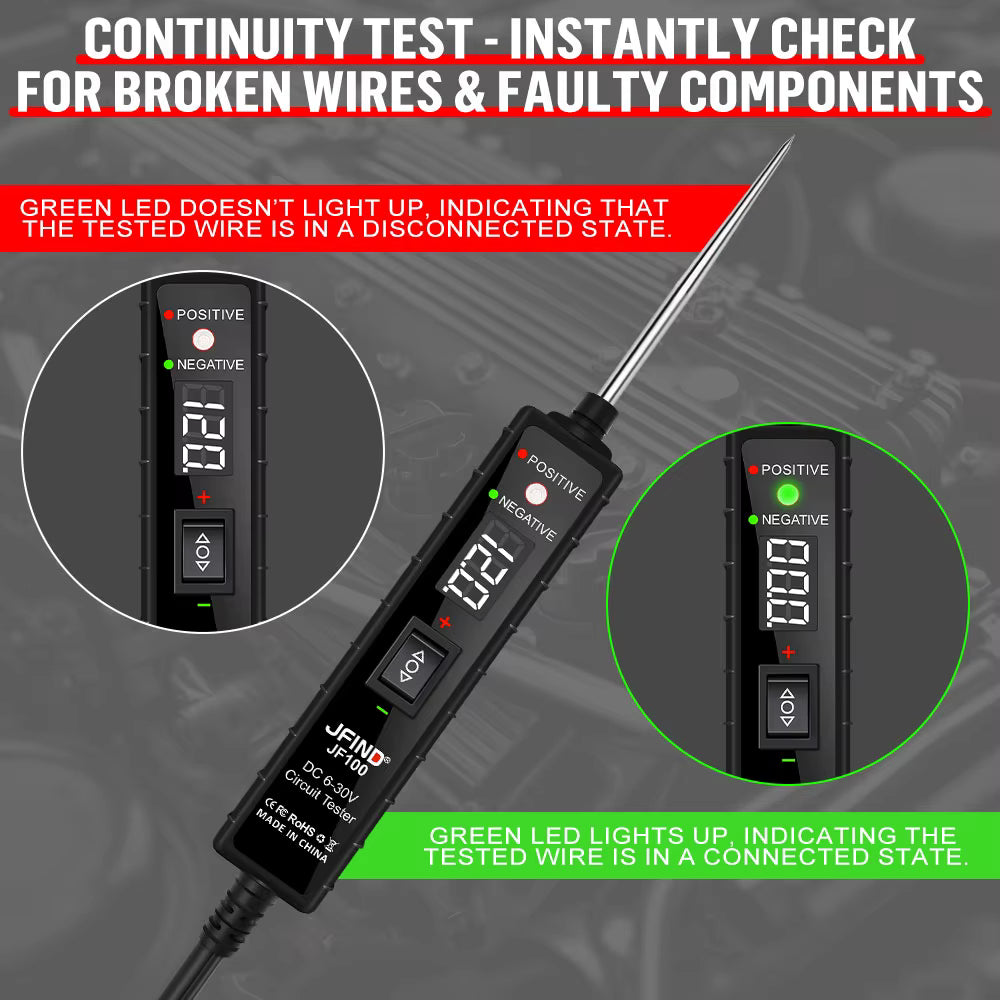

2) Continuity Test (kontinuitetstest)

Hjälper dig hitta avbrott i kablar, säkringar eller kopplingar. Perfekt när något “ser helt ut” men inte fungerar.

3) Grounding Test (jordtest)

Dålig jord är en av de vanligaste orsakerna till konstiga elfel. Med jordtest kan du snabbt verifiera om jordpunkten är okej.

4) Track & Locate Short Circuits (spåra/lokalisera kortslutning)

Underlättar när en säkring går direkt eller intermittenta fel uppstår. Funktionen är designad för att hjälpa dig hitta var felet ligger i kretsen.

5) Component Activation & Testing (aktivera och testa komponenter)

Testa om en komponent fungerar genom att aktivera den (exempelvis relä, solenoid, fläktmotor) – bra för att skilja på “fel i styrning/kablage” och “trasig komponent”.

6) LED Indicator & Buzzer Alarm (LED + summer)

Snabb återkoppling i verkstadsmiljö: du både ser och hör status utan att stirra på skärmen hela tiden.

7) Overload Protection (överlastskydd)

Extra trygghet när du arbetar med okända kretsar. Skyddet är till för att minska risk vid felaktig belastning eller kortslutning.

8) Jumper Operation (jumper/bryggning)

När du behöver mata eller brygga en krets för test är jumper-läget ett praktiskt sätt att jobba mer kontrollerat.

Specifikationer

Steg-för-steg guide: så använder du JFIND JF100 säkert

Förberedelser

• Arbeta i en säker miljö, undvik lösa kläder nära rörliga delar.
• Identifiera en bra jordpunkt på chassit eller batteriets minuspol.
• Om du är osäker på kretsen: börja alltid med “mät” innan du “matar/aktiverar”.

1) Anslut jord (grundsteg)

1. Anslut verktygets jordklämma till en stabil jordpunkt eller batteriets minus.
2. Kontrollera att kontakten sitter ordentligt (dålig jord ger missvisande resultat).

2) Polaritets- och spänningstest

1. Berör testspetsen mot den punkt du vill testa (t.ex. säkringsuttag, kontakt, kabelände).
2. Läs av digital display och polaritet/indikering.
3. Jämför med förväntat värde (t.ex. ca 12–14V när bilen går, ca 24–28V i 24V-system när generator laddar).

3) Kontinuitetstest (för kabelbrott och säkringar)

1. Slå av relevant krets vid behov och följ rekommenderad metod för kontinuitet.
2. Testa mellan två punkter (t.ex. kontakt A till kontakt B) för att se om det finns avbrott.
3. Använd ljud/indikering för snabb kontroll när du rör på kablaget.

4) Jordtest (vanligt felområde)

1. Testa jordpunkter genom att mäta mot känd plus eller genom verktygets jordfunktion.
2. Om jordpunkten är dålig: rengör, dra åt, och skydda mot korrosion.

5) Aktivera och testa komponenter

1. Identifiera komponenten och dess stift (t.ex. relästyrning, motor, solenoid).
2. Använd aktiveringsfunktionen för att mata/aktivera och se om komponenten reagerar.
3. Om komponenten fungerar vid aktivering men inte i drift: felet sitter ofta i styrning, relä, säkring eller kabel.

Viktigt: Aktivering/matning ska göras med försiktighet. Om du matar fel krets kan du orsaka skador. Använd alltid korrekt elschema och börja med låg-risk tester.

Vanliga felsökningsscenarier

Scenario A: En lampa/förbrukare fungerar inte

1. Testa säkringen: finns spänning på in/ut?
2. Testa kontakt vid förbrukaren: finns plus?
3. Testa jord: är jordpunkten okej?
4. Om plus och jord finns: aktivera/testa komponenten för att bekräfta om den är trasig.

Scenario B: Säkring går direkt

1. Bekräfta vilken krets som löser ut säkringen.
2. Använd kortslutningsspårning för att hitta var felet ligger.
3. Kontrollera kablage för skav mot kaross, fukt i kontakt eller felaktig eftermontering.

Scenario C: Intermittent fel (funkar ibland)

1. Testa kontinuitet och “wiggle test” (rör på kablage och kontakter).
2. Lyssna efter summer/indikering som ändras vid glapp.
3. Kontrollera jordpunkter och säkringshållare.

Felsökning om du inte får resultat

• Ingen indikering: kontrollera att jordklämman sitter i bra jord.
• Konstiga värden: testpunkten kan ligga “flytande” eller vara styrd via modul – jämför med elschema.
• Komponent aktiveras inte: kontrollera att du är på rätt stift/krets och att komponenten inte kräver styrsignal/relä.
• Summer/LED förvirrar: arbeta metodiskt: mät först, aktivera sedan.

FAQ – Vanliga frågor om JFIND JF100

1) Vilka fordon fungerar den på?

Den är angiven som universal och arbetar på DC 6–30V, vilket täcker många 12V- och 24V-fordon.

2) Är detta en multimeter?

Den ersätter inte alltid en full multimeter, men den är ett mycket praktiskt verktyg för snabb felsökning, polaritet, jord och kretskontroll.

3) Kan jag aktivera komponenter med den?

Ja, en av huvudfunktionerna är Component Activation & Testing. Använd rätt elschema och var försiktig med matning.

4) Har den skydd om jag råkar göra fel?

Den har Overload Protection enligt specifikationen, vilket är till för att öka säkerheten vid arbete.

5) Vad är spänningsområdet?

DC 6–30V.

6) Hur vet jag om en punkt är plus eller minus?

Använd Polarity Test – verktyget är gjort för att visa polaritet och ge tydlig återkoppling.

7) Kan den hjälpa mig hitta kortslutning?

Ja, den har funktion för att spåra och lokalisera kortslutningar enligt listan över huvudfunktioner.

8) Är displayen digital?

Ja, Display Type: Digital.

9) Får jag ljudsignal?

Ja, LED Indicator & Buzzer Alarm finns enligt specifikation.

10) Hur lång garanti är det?

1 år enligt specifikationen.

11) Är den bara för bil?

Den är beskriven som “car circuit tester”, men fungerar i princip i andra DC-system inom 6–30V där du behöver felsöka kretsar.

12) Kan jag använda den på känsliga styrsystem?

Många moderna fordon har styrda kretsar och moduler. Arbeta försiktigt, följ elschema och undvik att mata fel krets. Vid osäkerhet: använd mätläge först.

13) Behöver jag koppla bort batteriet vid kontinuitetstest?

Beroende på metod kan det vara rekommenderat att göra kontinuitetstest strömlöst. Följ verktygets och fordonets rekommendationer.

14) Kan jag “jumper” med den?

Ja, Jumper Operation finns enligt specifikation.

15) Vad är modellnamnet?

JF100.

Notiser & ansvarsfriskrivning

• Felsökning och aktivering av komponenter ska göras med försiktighet. Felaktig matning kan orsaka skador på styrdon, kablage eller komponenter.
• Använd alltid korrekt elschema och arbeta metodiskt: mät först, aktivera sedan.
• Spänningsområdet är DC 6–30V. Använd inte utanför angivet intervall.
• Överlastskydd ökar säkerheten men ersätter inte korrekt arbetsmetod och kunskap.
