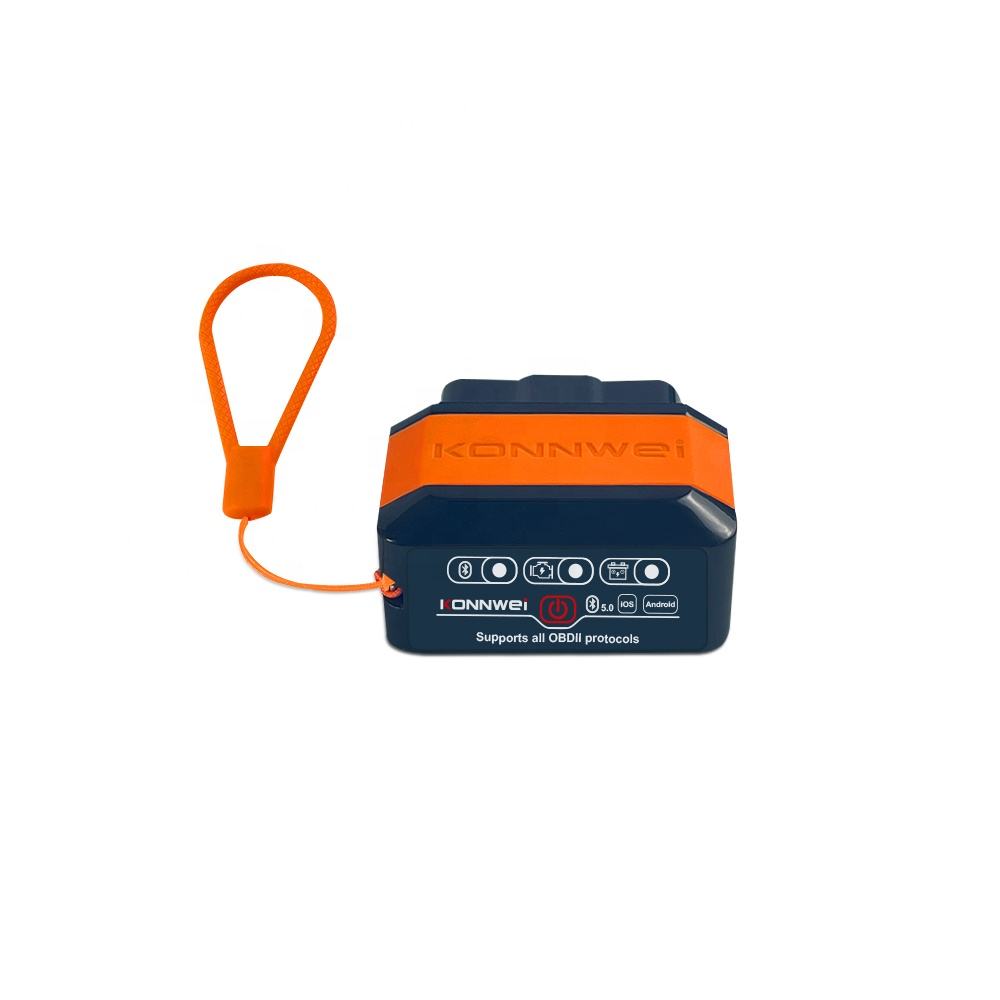

KONNWEI KW905 – Trådlös Bluetooth OBD2/EOBD/CAN kodläsare (iOS & Android)

Introduktion

KW905 är en trådlös motor-/emissionsskanner som använder OBD2-standarden för att läsa ut och visualisera data från bilens motorstyrning (ECU). Med rätt app ser du real­tidsdata, hämtar och rensar DTC (felkoder), granskar freeze frame och I/M-readiness, och kan köra tester som O2-sensor, on-board monitor och EVAP där fordonet exponerar stödet. Enheten har strömbrytare (ON/OFF) så att du kan låta den sitta kvar utan att rycka ur kontakten mellan körningarna.

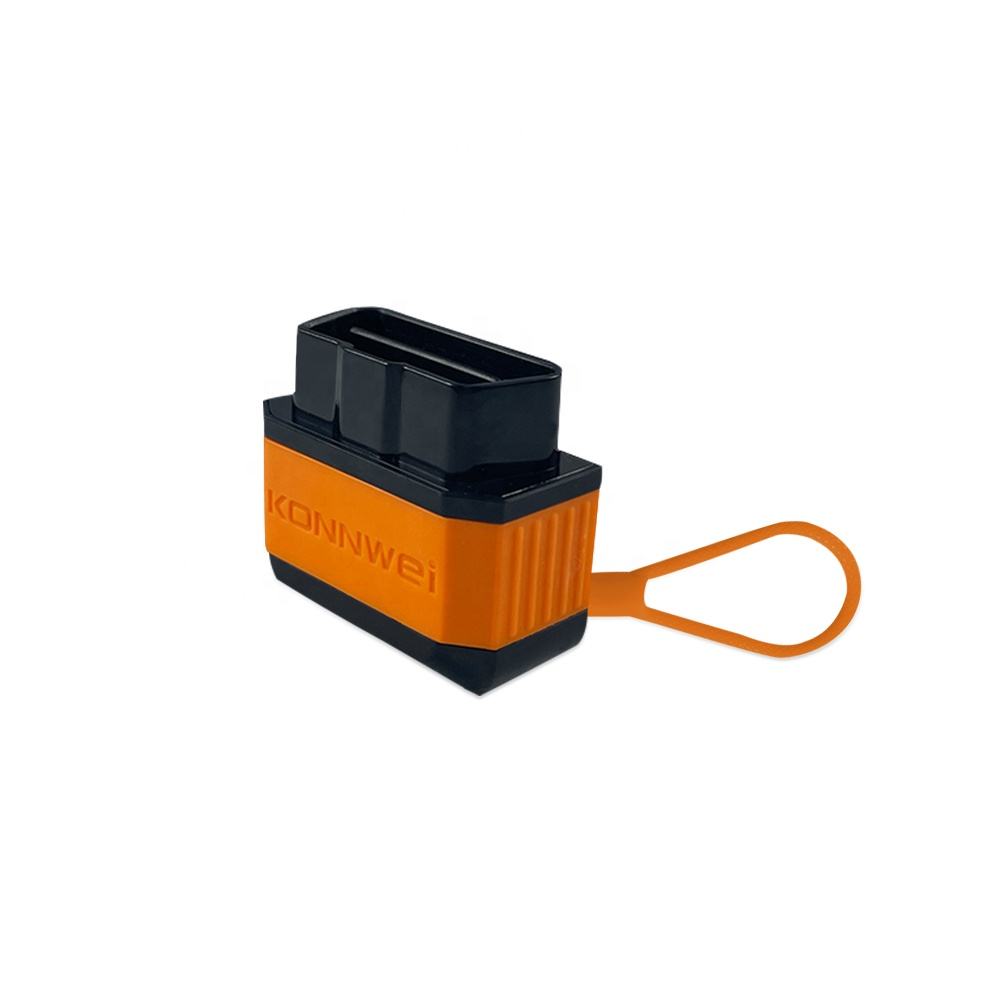

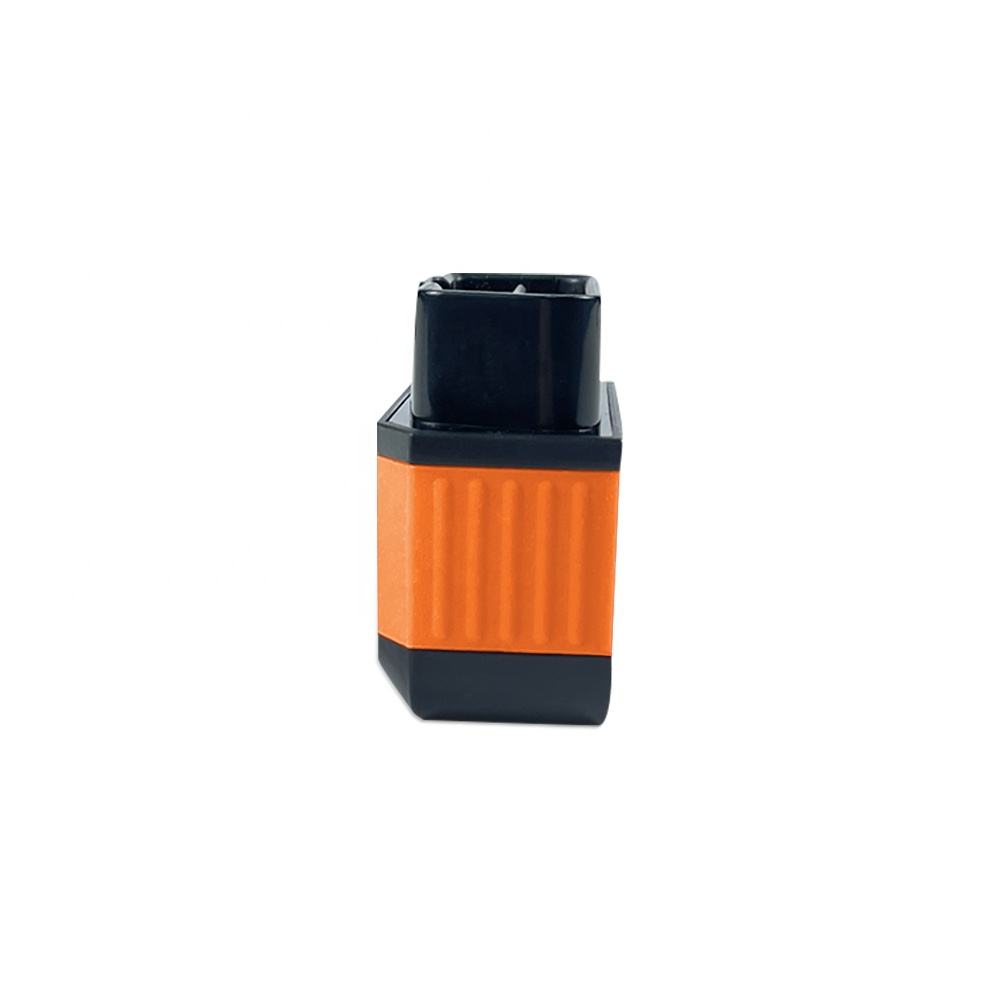

Höljet är lågprofil för att inte störa ben/knäutrymme. Certifieringar: CE, FCC, RoHS, BQB. Färgval: röd/svart, orange/svart, svart (kan variera med batch). Språkstödet beror på vald app – de flesta erbjuder flerspråkiga gränssnitt.

Specifikationer

• Produkttyp: Trådlös motorfelkodsläsare (Bluetooth OBD2-dongel)
• Modell: KONNWEI KW905
• Spänning: 12 V (via OBD2-porten)
• Effekt: Lågeffekt, sleep-läge (typiskt <1 W)
• Anslutning: Bluetooth 5.0 (eller 4.0/BLE, beroende på variant)
• Gränssnitt: 16-pin OBD2 (DLC)
• Mått (ca): 5 × 4 × 2,5 cm
• Strömbrytare: Ja, fysisk ON/OFF-knapp
• Certifikat: CE, FCC, RoHS, BQB
• App-plattform: iOS & Android (mobil/surfplatta)
• Språk (ex via appar): Engelska, Spanska, Portugisiska, Franska, Ryska, Tyska, Italienska, Polska, Turkiska, Koreanska, Japanska, Arabiska, Tjeckiska, Svenska m.fl.
• Rekommenderad app: Car Scanner ELM OBD2 (stöd för iOS/Android). Även kompatibel med t.ex. Torque, DashCommand, Auto Doctor (app-stöd varierar).

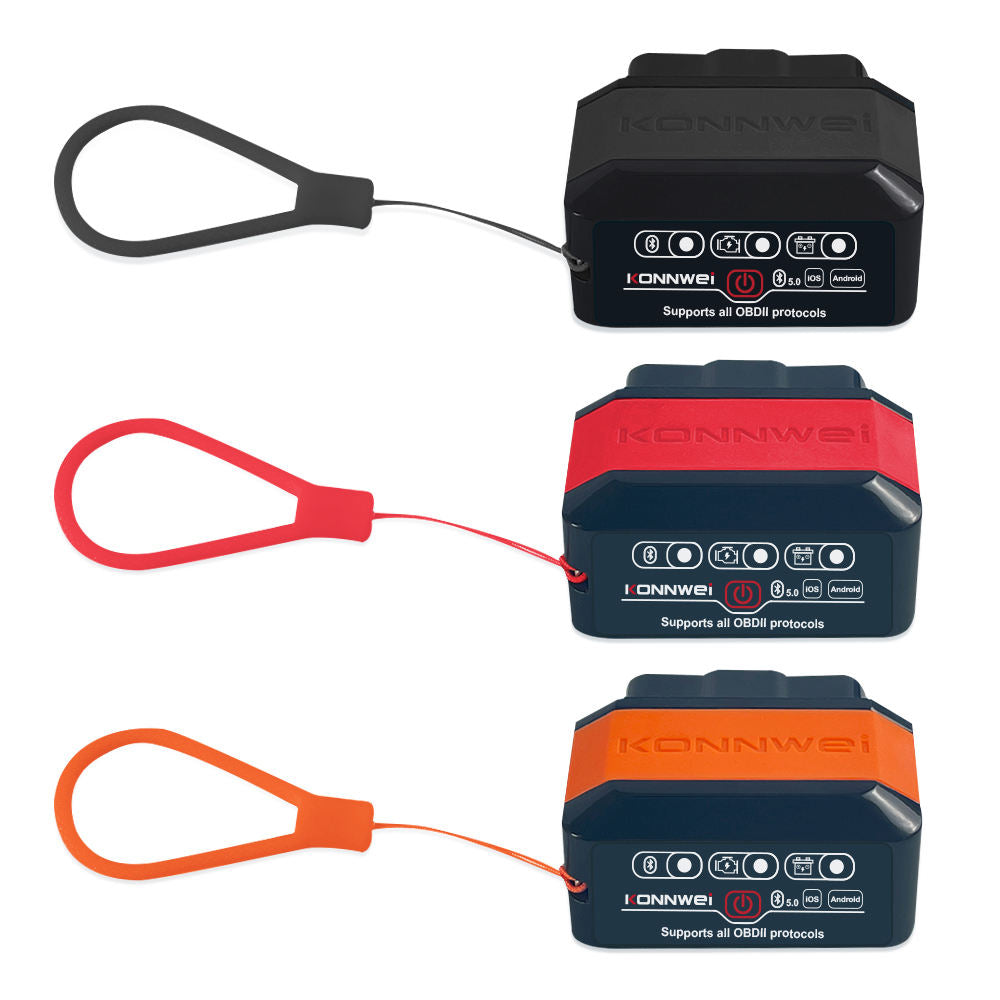

• Färg: röd/svart, orange/svart eller svart (kan variera)

Funktioner & sensordata

• Fel­koder: Läs/rensa DTC (P0xxx/P1xxx). Inbyggda DTC-bibliotek i appar förklarar koderna.
• Live Data: RPM, hastighet, motortemp (ECT), insugstemp (IAT), insugstryck (MAP), luftmassa (MAF), lambda/O2, bränsletryck, tändning, gasspjällets läge, beräknad motorlast m.m.
• Freeze Frame: ”Ögonblicksbild” av sensorer när felkoden sattes.
• I/M Readiness: Monitorstatus inför besiktning (emission).
• O2-sensortest: Visa ECU:s senaste testresultat (stöds ej av alla bilar).
• On-board monitor: Visar resultat av diagnostiska tester (Mode $06).
• EVAP/komponenttester: Där fordonet tillåter via OBD-standard.
• Dataloggning & export: Spela in kördata, exportera som rapport (app-beroende).
• Acceleration & statistik: 0–100, bränsleförbrukning* och sammanställningar (app-beroende).

* Bränsleförbrukning beräknas; noggrannhet varierar mellan fordon och sensorer.

Stödda OBD-protokoll

• ISO 15765-4 CAN
• ISO 9141-2
• ISO 14230-4 KWP2000
• SAE J1850 VPW
• SAE J1850 PWM

Enheten autodetekterar protokoll och växlar till rätt kommunikation där bilen stöder det.

Kompatibilitet & begränsningar

Avsedd för 12 V OBD2/EOBD-kompatibla fordon (personbilar/lätta fordon) med 16-pin OBD-uttag:

• USA: 1996+
• EU: Bensin ≈2001+, Diesel ≈2004+
• Kanada: ≈1998+
• Kina: ≈2011+

Obs: OBD2 täcker främst motor & emission. Åtkomst till andra system (ABS/SRS/BCM/EPB/TPMS/BMS m.fl.) kräver app-stöd och att fordonet exponerar det via OBD – det varierar stort mellan märken/årsmodeller. KW905 är inte avsedd för 24 V lastbil/J1939.

Manual & installationsguide (iOS/Android)

Förberedelser

1. Ladda ned en kompatibel app (rekommenderas: Car Scanner ELM OBD2 för iOS/Android).

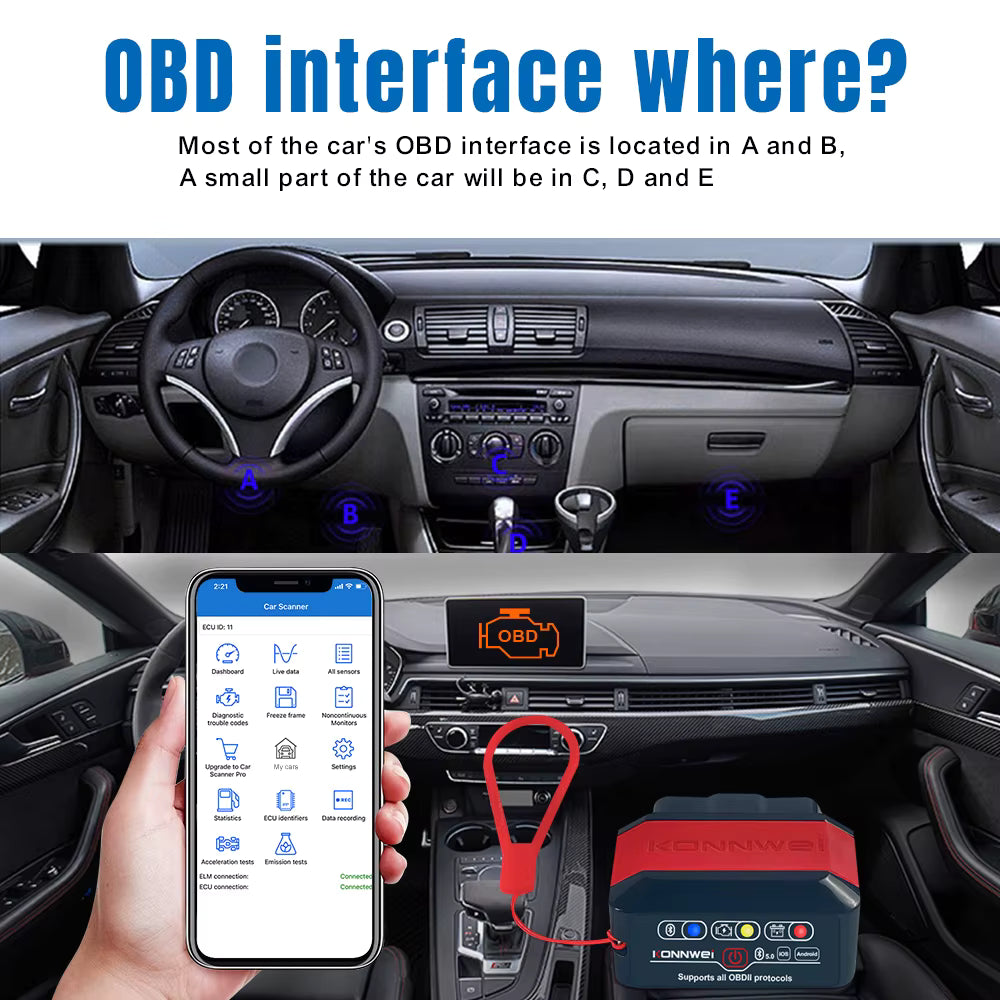

2. Lokalisera bilens OBD2-uttag (oftast under instrumentpanelen vid förarplats).
3. Säkerställ stabil batterispänning (låg spänning kan ge ”No Comm”).

Montering & parning

1. Slå av tändningen. Sätt i KW905 i 16-pin OBD2-uttaget och tryck på ON-knappen.
2. Slå tändningen till ON (motorn av) så att ECU:er är aktiva.
3. iOS (BLE): Öppna appen – välj adapter i appen (BLE-parning sker in-app). Tillåt nödvändiga behörigheter.
4. Android: Para via systemets Bluetooth (om appen inte sköter det) → öppna appen → välj KW905 som adapter.
5. Välj bilprofil/Auto-VIN (om bilen stödjer) eller ange märke/modell manuellt. Starta diagnos.

Snabb felsökning

1. Kör Scan för att läsa DTC. Notera koder och beskrivningar.
2. Granska Freeze Frame och I/M Readiness inför besiktning.
3. Analysera Live Data (välj få, relevanta PIDs för snabb uppdatering).
4. Rensa koder först efter att grundorsaken åtgärdats.

Efter användning

• Stäng appen och slå OFF på KW905 om den lämnas i uttaget, för att minimera batteriförbrukning.

Appar & användningsfall

• Car Scanner ELM OBD2 (rekommenderas): Livedata med grafer, rapporter, DTC-uppslag, I/M, anpassningsbara paneler.
• Torque (Android): Instrumentpaneler, loggning, plugins.
• DashCommand: Avancerade mätare, beräkningar av bränsleekonomi.
• OBD Auto Doctor / Auto Doctor: Överskådlig felkodsläsning och rapporter.
• BimmerCode m.fl.: Vissa märkesappar fungerar med ELM/BLE – kontrollera respektive apps kompatibilitet.

Notera: Funktionalitet och licenskostnad styrs av respektive apputvecklare.

Vanliga frågor (FAQ)

1. Läser KW905 ABS/airbag/BCM?

OBD2-standard fokuserar på motor/emission. Viss märkes-/modulåtkomst kan finnas via appar, men garanteras inte för alla bilar.

2. Fungerar den på elbilar?

Ja, för OBD2-exponerade parametrar. Djup HV/BMS-data kräver ofta märkes- eller specialappar – täckning varierar.

3. Drar den ström om den sitter kvar?

Förbrukningen är låg och enheten har sleep + ON/OFF-knapp. Slå av vid längre stillestånd.

4. Stöd för 24 V/lastbil?

Nej. Endast 12 V personbilar/lätta fordon. För 24 V/J1939 krävs särskild utrustning/adaptrar.

5. Varför ansluter inte appen?

Kontrollera att tändning är ON, att du valt rätt adapter/profil i appen och att Bluetooth/behörigheter är aktiva.

6. Kan jag sänka bränsleförbrukningen med KW905?

Enheten i sig påverkar inte förbrukning, men livedata och bränslerapporter kan hjälpa dig att optimera körstil och underhåll.

Tips & bästa praxis

• Logga före rensning: Spara DTC + freeze frame för bättre spårbarhet.
• Färre PIDs = snabbare grafer: Välj 6–10 nyckelvärden för hög uppdateringsfrekvens.
• Stabil spänning: Låg batterispänning är en vanlig orsak till kommunikationsfel.
• Appuppdateringar: Håll appen uppdaterad för nya bilar/protokoll och buggrättningar.
• Behöver du fristående skanner? Se våra handhållna felkodsläsare.

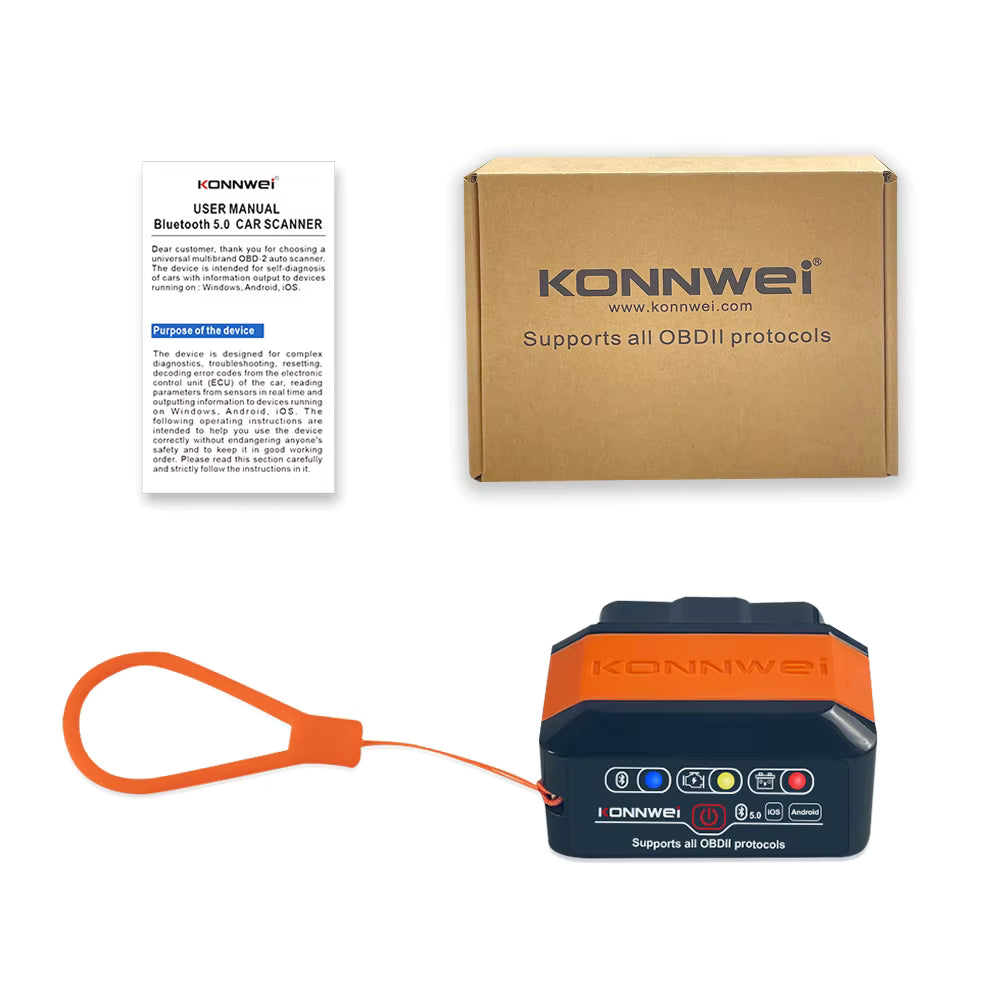

Förpackningsinnehåll

• 1 × KONNWEI KW905 Bluetooth OBD2-dongel
• 1 × Snabbguide (kan variera med batch)

Observera – programvara ingår inte

Produkten säljs utan programvara. Du använder valfri kompatibel app (t.ex. Car Scanner ELM OBD2, Torque, DashCommand, Auto Doctor m.fl.). Behöver du hjälp att komma igång? Kontakta oss så skickar vi drivrutinsinfo/demoguide via e-post.

Viktiga notiser & ansvar

• OBD2 täcker primärt motor & emission; övriga system kräver app-/fordonsstöd.
• Användaren ansvarar för val av app, licenser och korrekt tolkning av data.
• Använd aldrig mobil/surfplatta under körning. Säkerhet först.
• Ej för 24 V/J1939-miljöer. Skada p.g.a. fel spänning täcks ej.

Sammanfattning

KONNWEI KW905 ger dig prisvärd och smidig OBD2-diagnos via mobilen: Bluetooth 5.0/4.0, livedata, felkoder, I/M, O2-test, loggning och mer – i ett litet hölje med på/av-knapp. Perfekt för vardagsdiagnos, felsökning och optimering av körning och underhåll. 🔧
