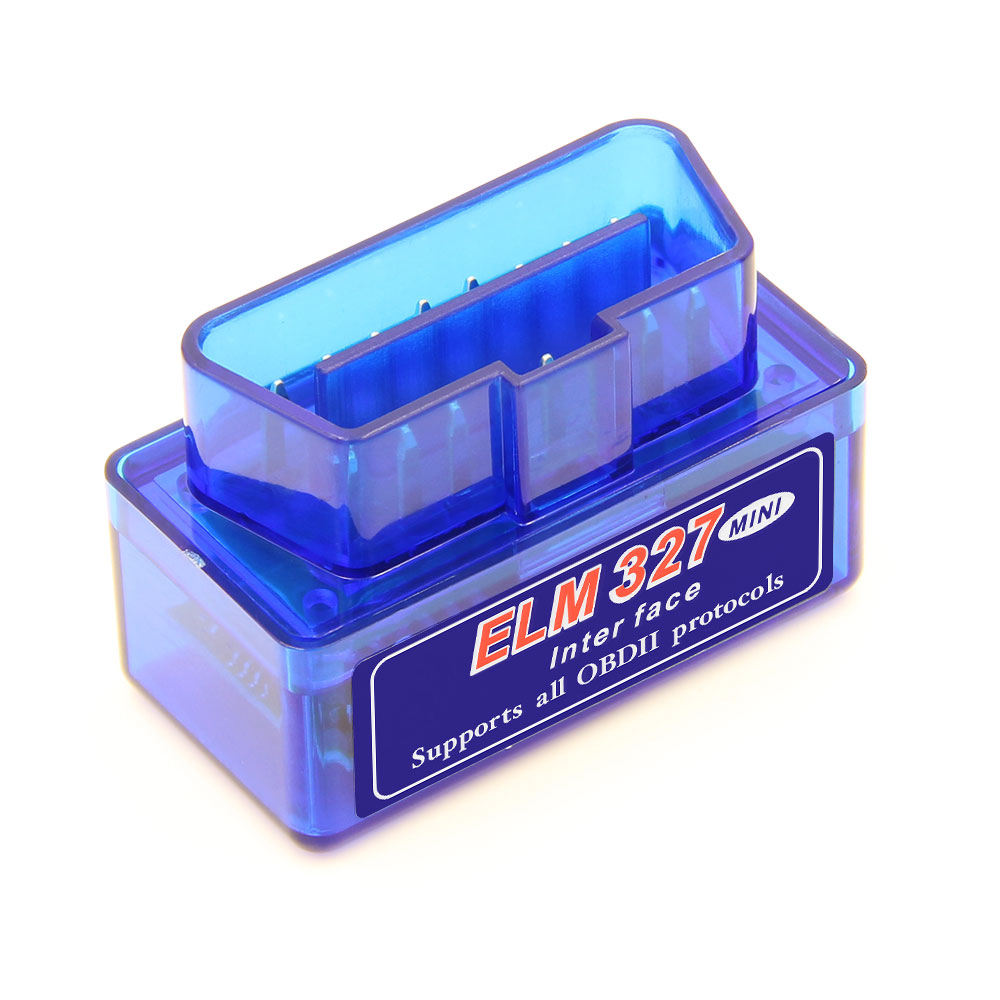

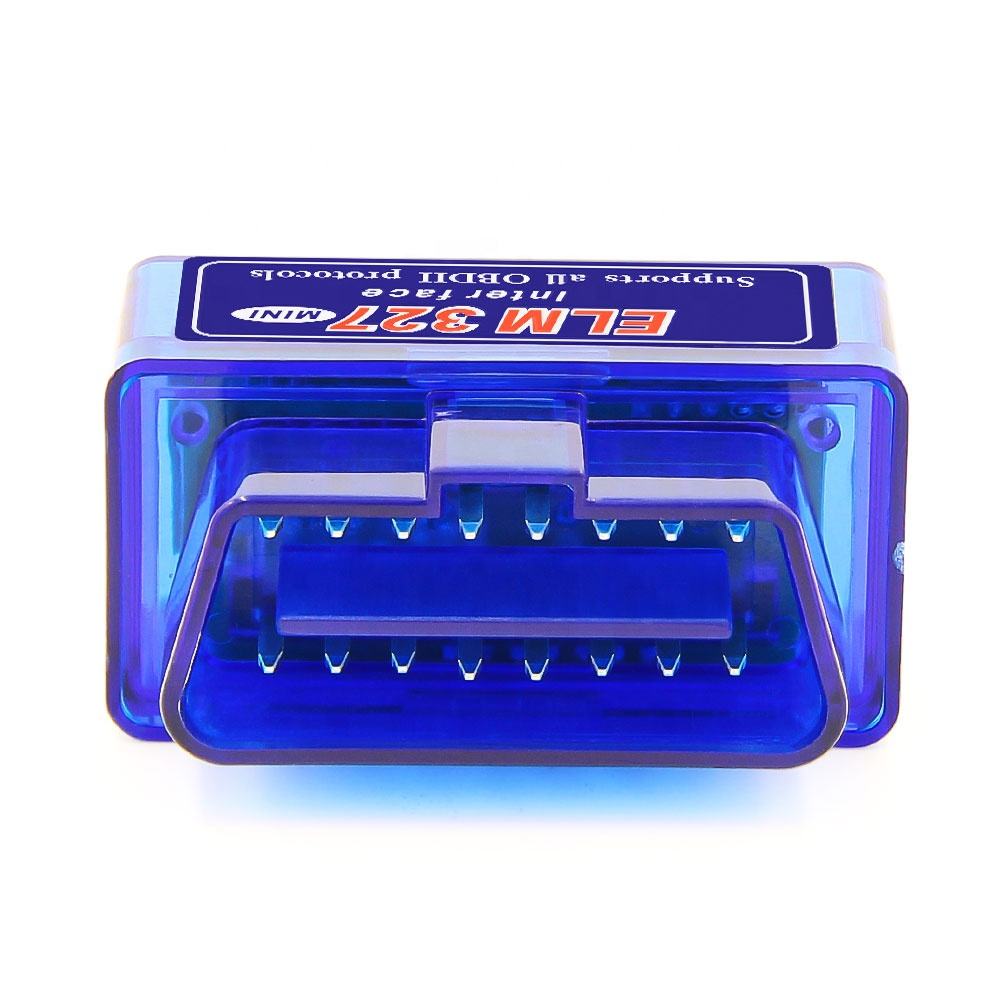

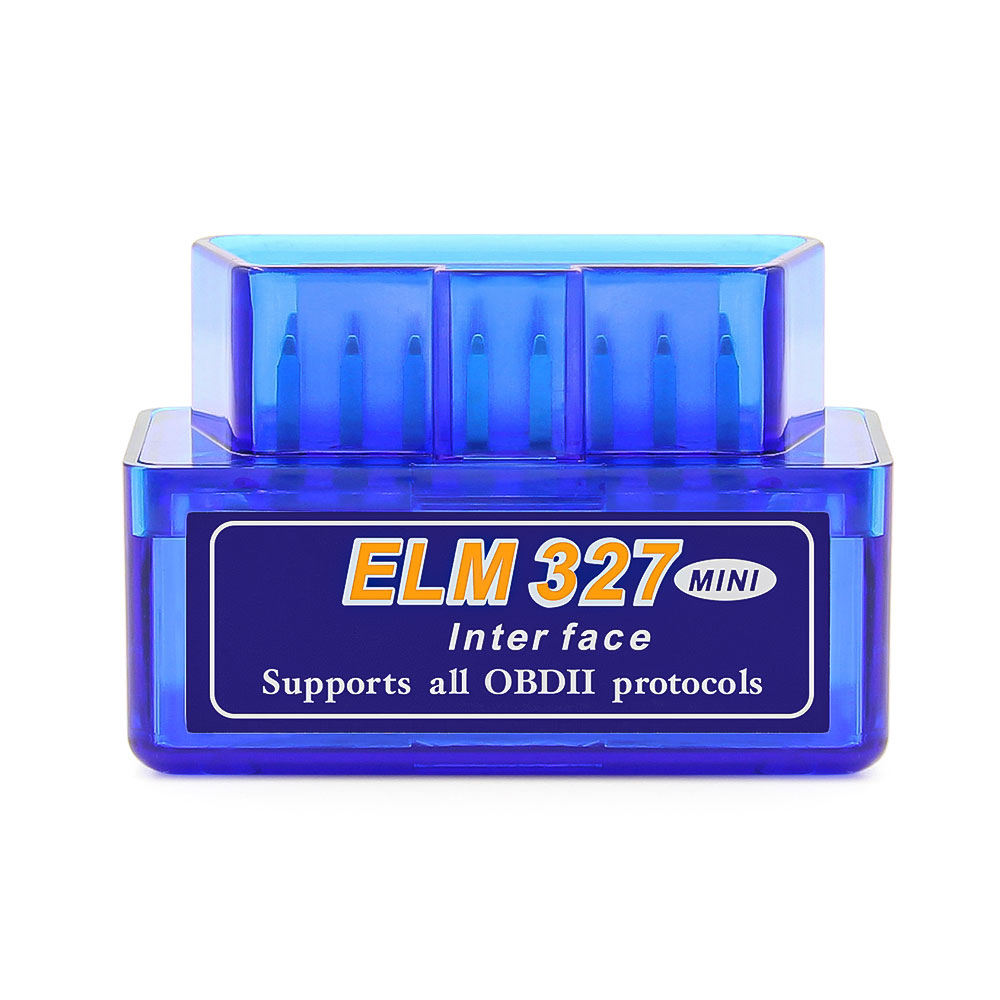

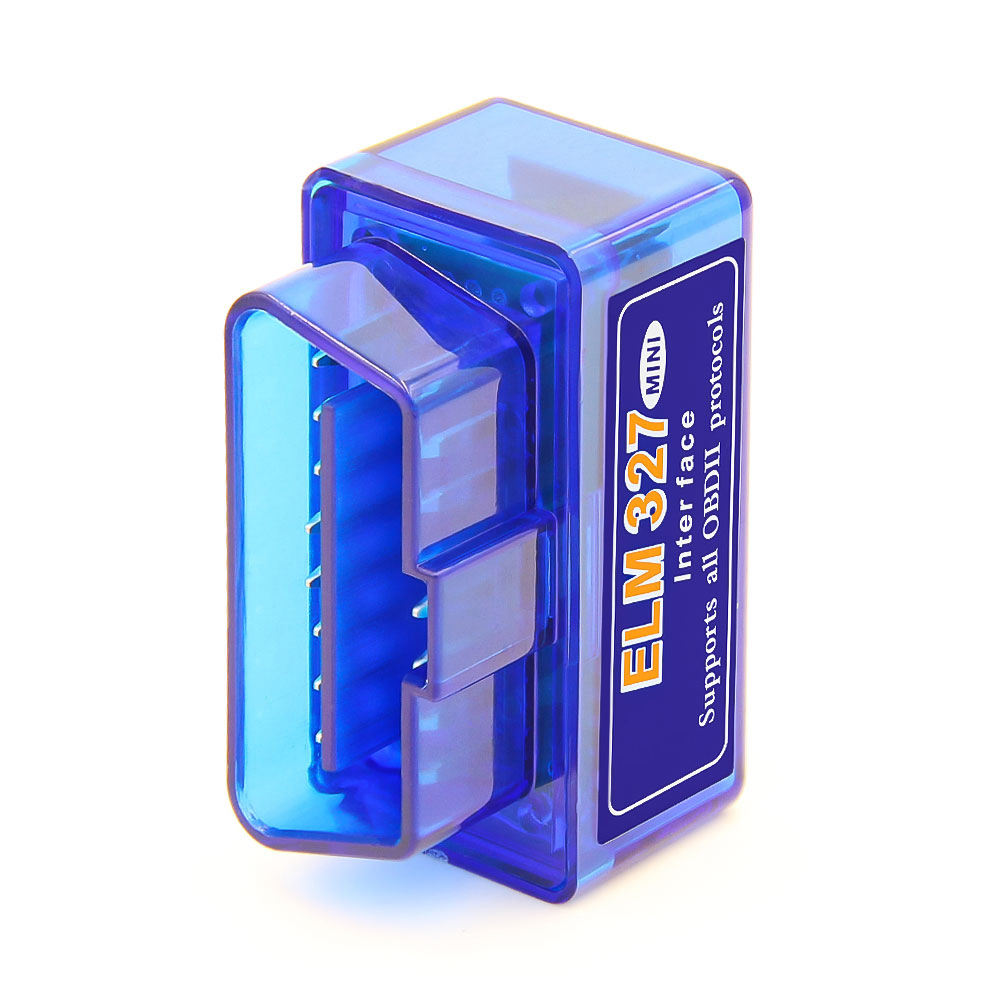

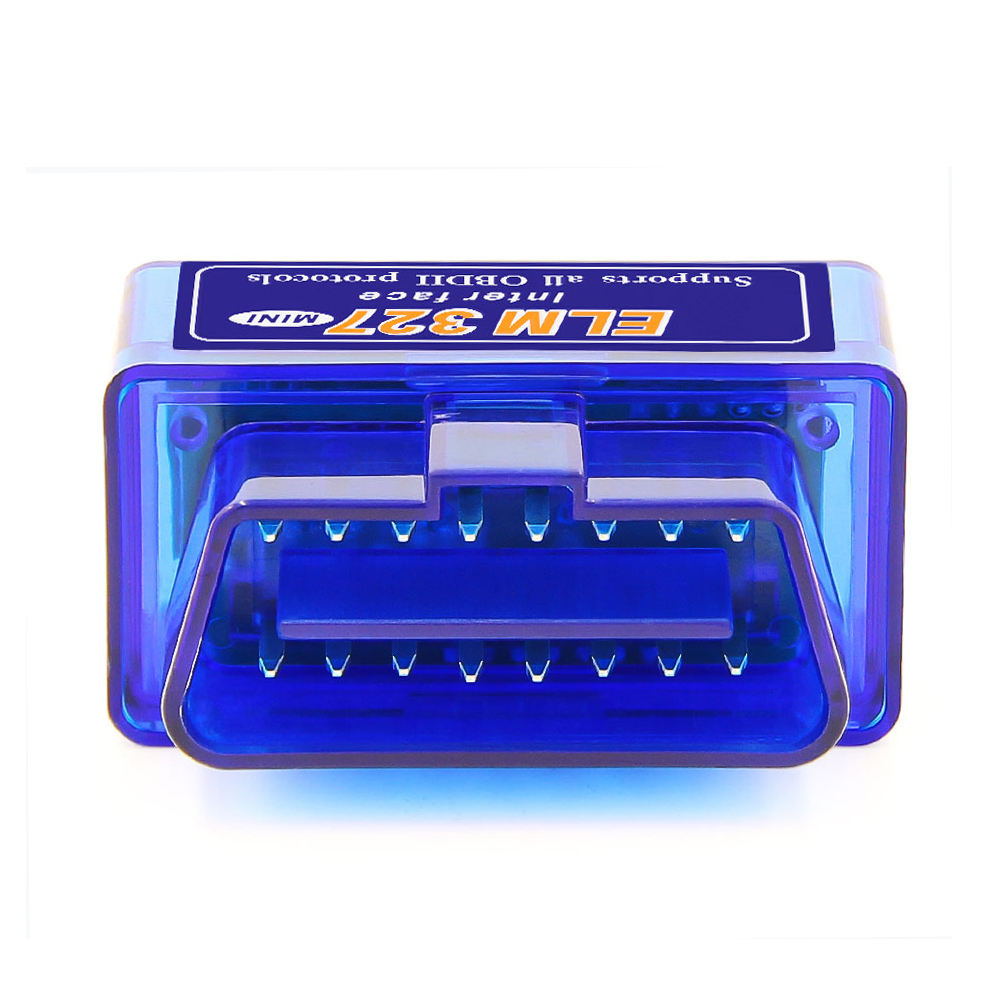

ELM327 OBD2 Bluetooth v1.5 (PIC18F25K80, dubbel PCB)

Kortversion

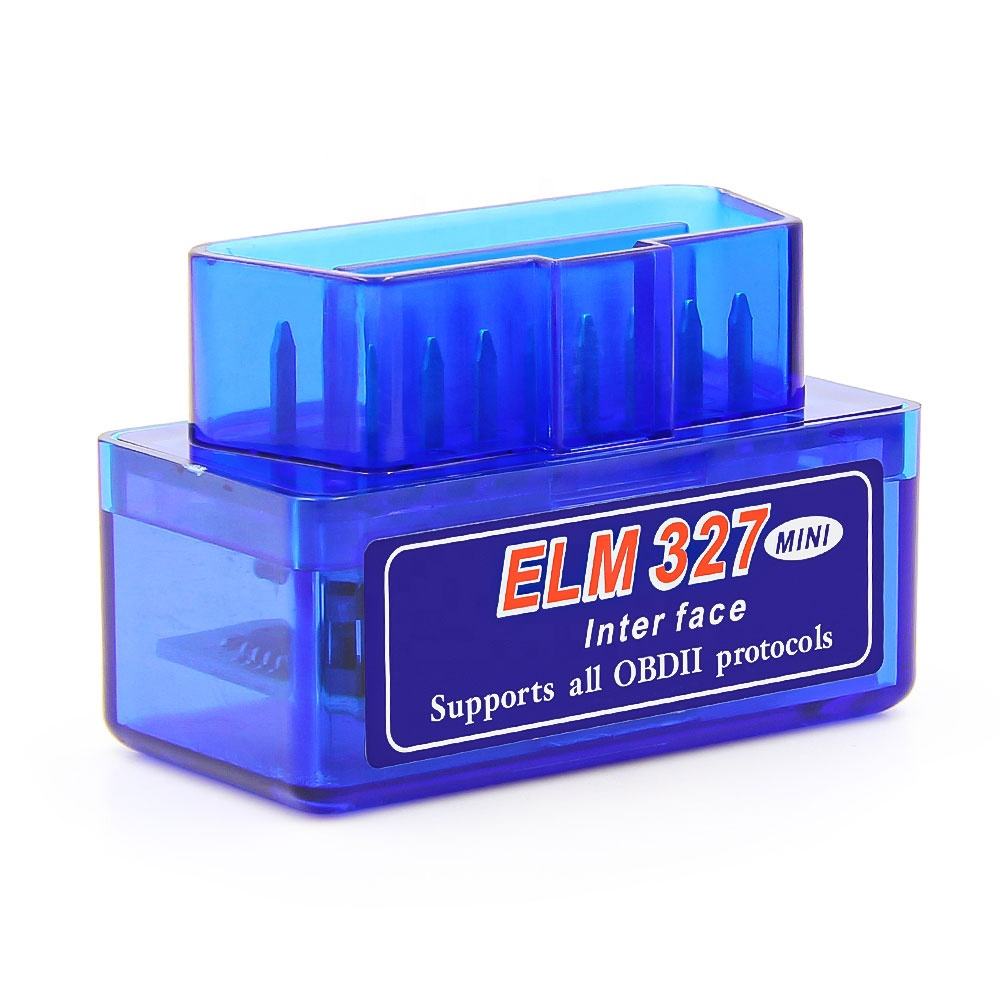

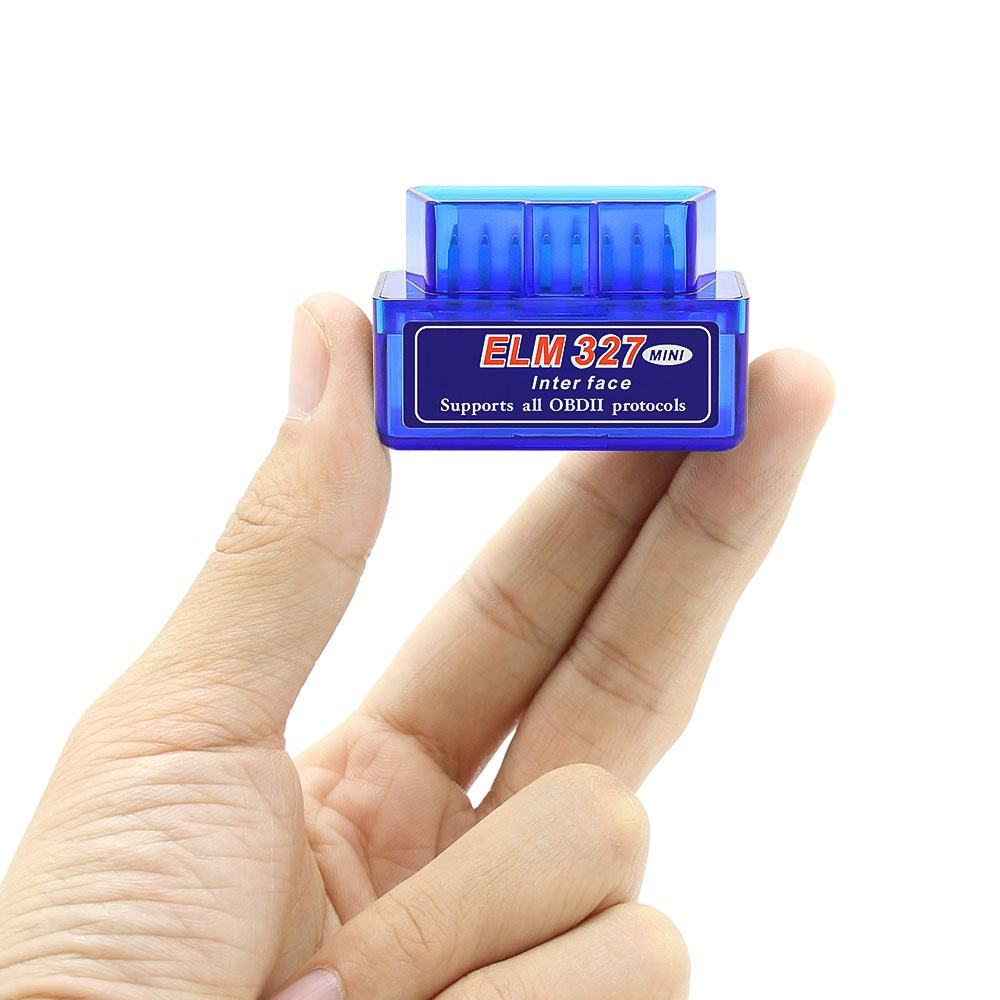

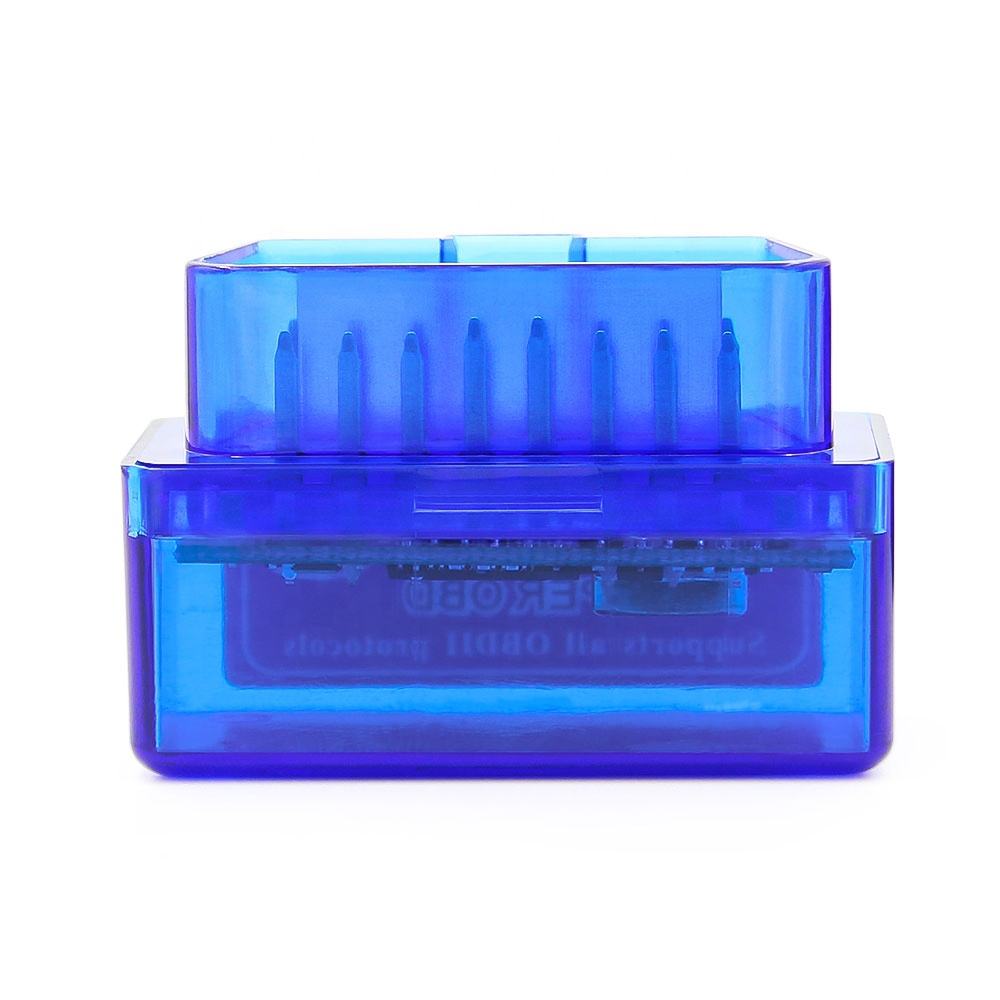

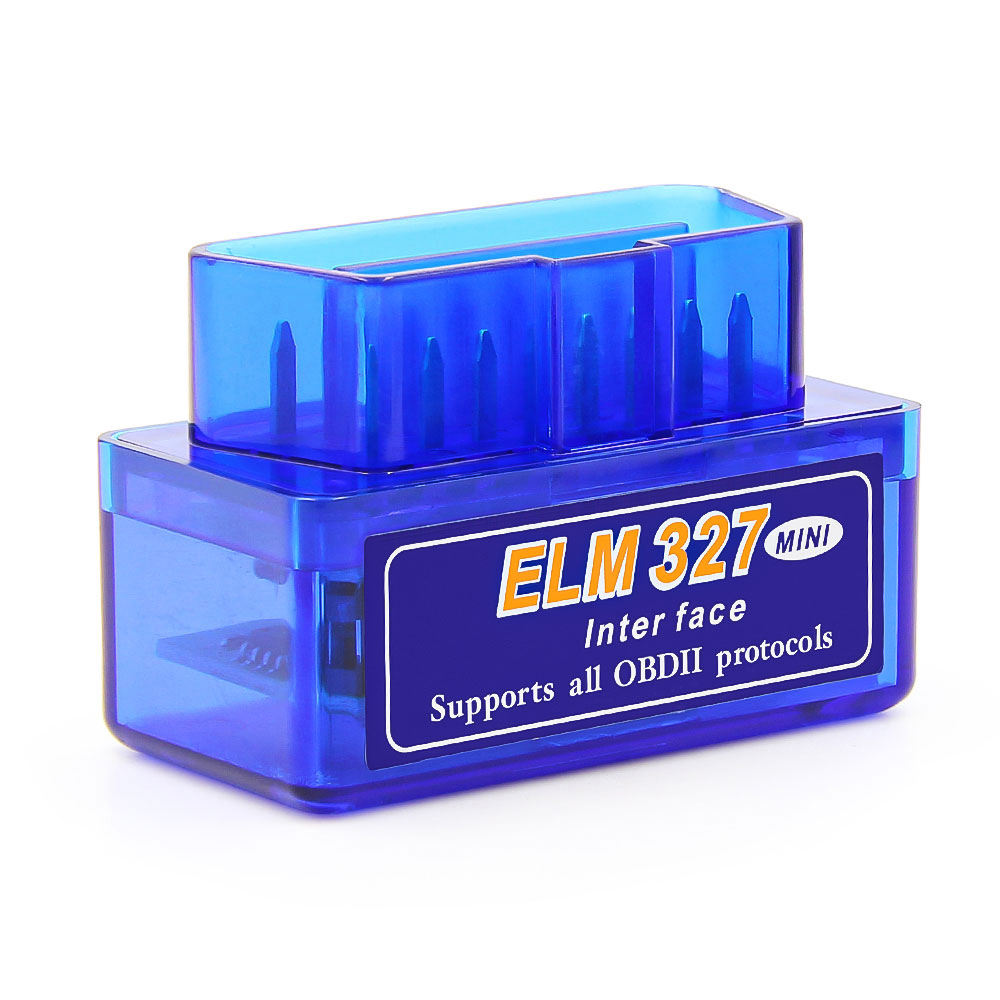

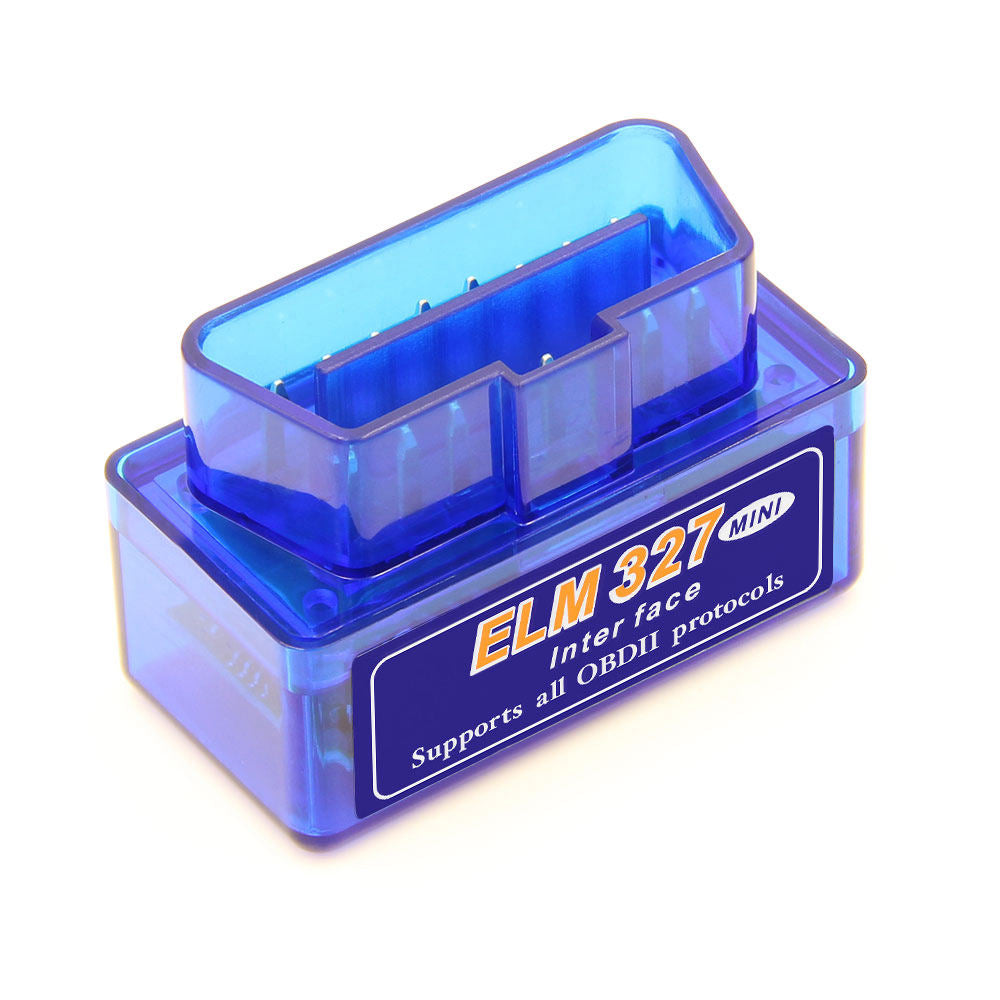

Den här Super Mini ELM327 är en kompakt OBD2 Bluetooth-dongel byggd med PIC18F25K80-chip och dubbel PCB (double board) – en kombination som ofta efterfrågas för bättre stabilitet jämfört med enklare kloner. Den är specificerad som ELM327 OBDII V1.5 och fungerar med alla OBD-II kompatibla fordon (bilar med OBD2), där du vill läsa felkoder, släcka motorlampan och se live data i mobilen eller på datorn.

Via Bluetooth kan du använda populära appar som Torque, DashCommand, OBD Car Doctor, Auto Doctor och fler på Android, samt PC-program som ScanMaster-ELM, ScanTool.net och PCMSCAN på Windows. Funktionerna inkluderar att läsa och radera felkoder (DTC) (generiska och vissa tillverkarspecifika), släcka MIL/Check Engine och visa vanliga realtidsparametrar som RPM, kylvattentemperatur, hastighet, bränsletrims, insugstryck, tändförställning, luftflöde, TPS och O2-sensorvärden (beroende på bil).

Den stödjer flera OBD2-protokoll, inklusive ISO 15765-4 CAN, ISO 9141-2, KWP2000 (ISO 14230-4) och SAE J1850 VPW/PWM. Arbetsspänningen anges till 9–16V, vilket passar 12V-personbilar. Stödda system i specifikationen: Android och Windows (även äldre plattformar nämns i produkttext).

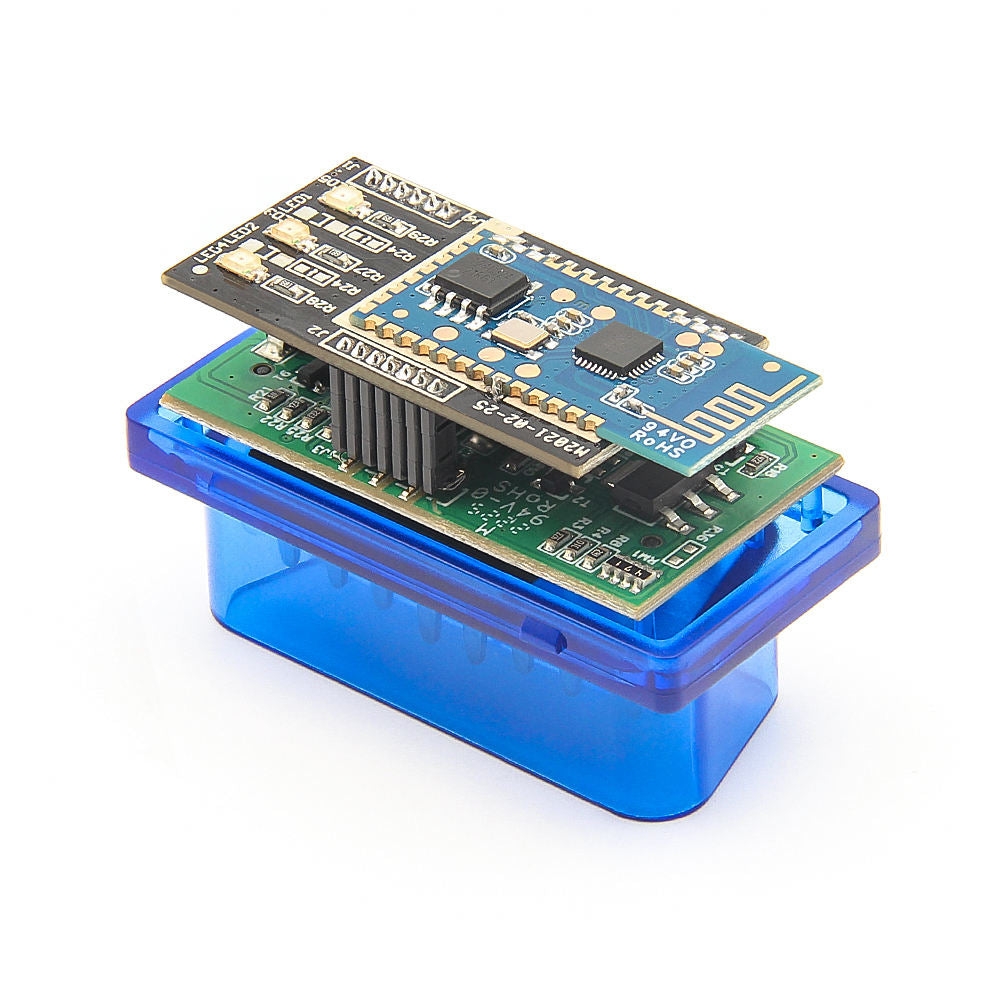

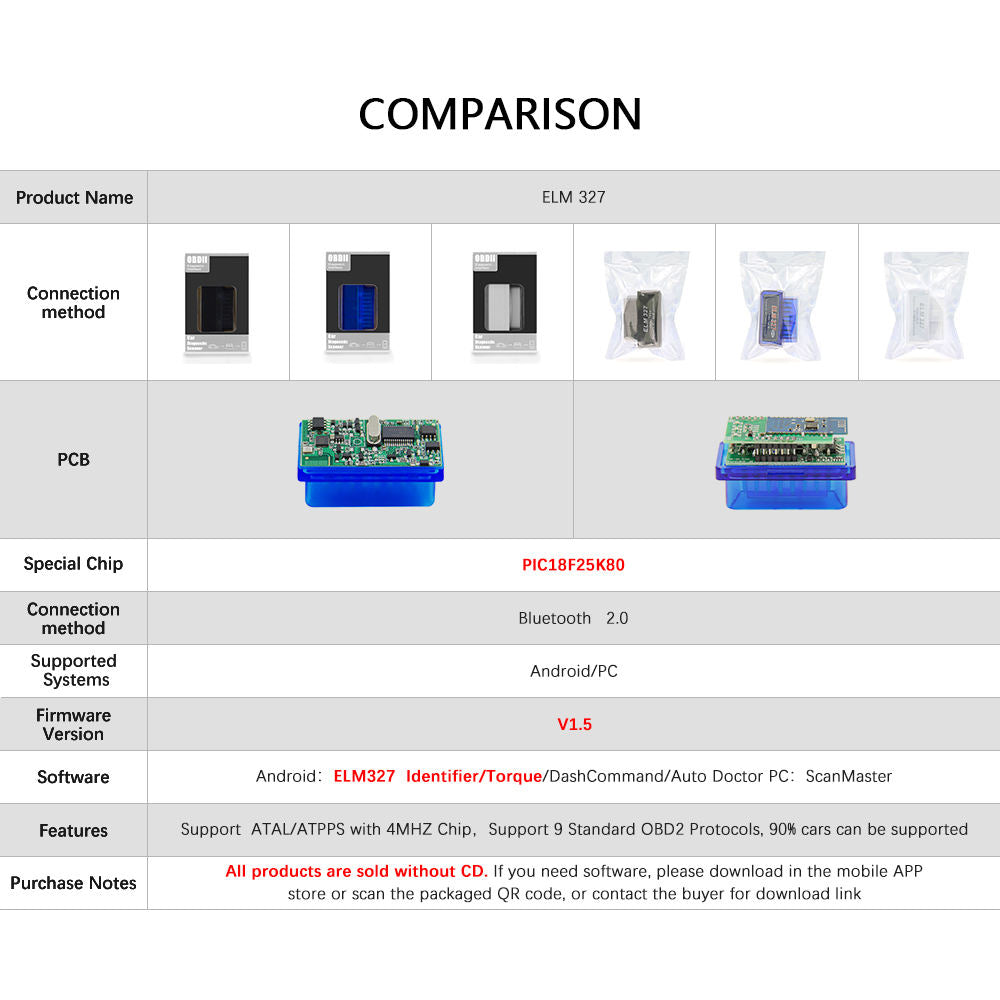

• Chip: PIC18F25K80 (double board)
• Anslutning: Bluetooth 2.0 (trådlös)
• Plattform: Android & Windows (enligt spec)
• Spänning: 9–16V
• Funktioner: läsa/radera DTC, släcka MIL, live data

För vem passar den?

Den här super mini ELM327 passar dig som vill ha en enkel och prisvärd lösning för OBD2-bilar när du vill:

• läsa felkoder när motorlampan tänds
• radera felkoder (efter åtgärd) och släcka motorlampan
• se live data för felsökning eller övervakning
• logga data i appar som Torque (Android) eller i PC-program på Windows

Den passar bra för hemmamekare, bilentusiaster och dig som vill ha en “i handskfacket”-lösning.

Funktioner (vad du kan göra)

1. Läsa felkoder (DTC) – både generiska och vissa tillverkarspecifika, och visa förklaring (produkttexten nämner 3000+ generiska definitioner).
2. Radera felkoder och släcka MIL / “Check Engine”.
3. Visa live data och sensordata i realtid (bilberoende).

Tips: Radera inte felkoder innan du dokumenterat dem. Ta gärna en skärmdump eller skriv ner koderna först.

Exempel på live data (enligt produkttext)

• Engine RPM
• Calculated Load Value
• Coolant Temperature
• Fuel System Status
• Vehicle Speed
• Short Term Fuel Trim
• Long Term Fuel Trim
• Intake Manifold Pressure
• Timing Advance
• Intake Air Temperature
• Air Flow Rate
• Absolute Throttle Position
• Oxygen sensor voltages / associated short term fuel trims
• Fuel Pressure
• …och fler (beroende på bilens ECU och tillgängliga PIDs)

Stödda protokoll

Enligt produktinformationen stödjer adaptern följande OBD2-protokoll:

1. SAE J1850 PWM (41.6Kbaud)
2. SAE J1850 VPW (10.4Kbaud)
3. ISO 9141-2 (5 baud init, 10.4Kbaud)
4. ISO 14230-4 KWP (5 baud init, 10.4Kbaud)
5. ISO 14230-4 KWP (fast init, 10.4Kbaud)
6. ISO 15765-4 CAN (11bit ID, 500 Kbaud)
7. ISO 15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO 15765-4 CAN (11bit ID, 250 Kbaud)
9. ISO 15765-4 CAN (29bit ID, 250 Kbaud)

Kompatibilitet (viktigt att veta)

OBD2 – främst motor/utsläpp

ELM327 är i första hand ett OBD2-verktyg, vilket innebär att det typiskt ger bäst stöd för motorrelaterade system (ECM) och utsläppsrelaterade felkoder. För ABS, airbag, växellåda och märkesunika system krävs ofta antingen en app med märkesstöd eller en mer avancerad diagnosplattform.

iPhone/iOS

Den här modellen anges som Bluetooth 2.0 och stöder enligt specifikation främst Android och Windows. iPhone/iOS fungerar ofta inte med Bluetooth Classic-donglar. Om du behöver iPhone-stöd ska du normalt välja en BLE-adapter.

12V-system

Arbetsspänningen anges till 9–16V, vilket passar vanliga 12V-personbilar. Den är inte avsedd för 24V-system.

Appar och program (rekommendationer)

Android-appar (exempel från produkttext)

• Torque
• DashCommand
• OBD Car Doctor
• Auto Doctor
• Mini OBD
• EOBD

Windows-program (exempel från produkttext)

• ScanMaster-ELM
• ScanTool.net
• PCMSCAN ELM

Äldre plattformar (nämns i texten)

• Symbian: OBDScope
• Windows XP / Windows 7/8 (programstöd nämns)

Vilken app som är bäst beror på vad du vill göra: Torque är populär för live data/grafer på Android, medan PC-program ofta passar för loggning i verkstadsmiljö.

Steg-för-steg: så kommer du igång

1) Plugga in dongeln

1. Leta upp bilens OBD2-uttag (vanligtvis under instrumentpanelen).
2. Plugga in ELM327-dongeln.
3. Slå på tändningen (ON) eller starta bilen enligt appens instruktioner.

2) Para via Bluetooth (Android)

1. Öppna telefonens Bluetooth-inställningar och sök efter enheten.
2. Para (PIN-kod är ofta 1234 eller 0000 om appen frågar).
3. Öppna din OBD-app och välj adaptern som anslutning.

3) Läs felkoder och live data

1. Läs DTC-koder och spara dem (skärmdump eller anteckning).
2. Åtgärda felet.
3. Radera felkoder och verifiera att de inte kommer tillbaka.
4. Använd live data för att bekräfta att värden ser rimliga ut.

Felsökning

Appen hittar inte adaptern

• Kontrollera att tändningen är ON (OBD-porten kan sakna ström annars).
• Stäng appen helt och starta om Bluetooth.
• Testa att “glömma” enheten i Bluetooth och para igen.

Den ansluter men visar inga data

• Kontrollera att bilen är OBD2-kompatibel.
• Testa annan app.
• Välj färre live data-parametrar åt gången (vissa donglar blir långsamma annars).

Felkoder går att läsa men inte ABS/Airbag

• Det är normalt – ELM327 är i första hand för motor/OBD2. För andra system krävs ofta mer avancerad diagnos eller märkesstöd.

iPhone fungerar inte

• Bluetooth 2.0 (Classic) fungerar ofta inte på iOS. Välj BLE-variant om du behöver iPhone-stöd.

Specifikationer

Notis: Underlaget nämner både “Software Version: V2.1” och “Hardware Version: V1.5”. I ELM-världen används dessa beteckningar ofta olika av olika leverantörer. Se dem som leverantörens versionsrader, inte som garanti för exakt ELM-firmware.

Förpackningsinnehåll

• 1 × Super Mini ELM327 Bluetooth OBD2-dongel (PIC18F25K80, dubbel PCB)

FAQ – Vanliga frågor

1) Fungerar den med iPhone?

Den är specificerad för Android/Windows och använder Bluetooth 2.0. iPhone kräver ofta BLE eller WiFi – så den här passar främst Android.

2) Fungerar den på alla bilar?

Den är avsedd för OBD-II kompatibla fordon. Alla bilar är inte OBD2, och funktioner varierar beroende på bil.

3) Kan den läsa ABS och airbag?

Ofta inte via standard OBD2. För ABS/SRS krävs ofta märkesdiagnos eller avancerad scanner/app med rätt stöd.

4) Kan jag släcka motorlampan?

Ja, den kan radera felkoder och släcka MIL (om felet inte är aktivt kvar).

5) Vilka appar kan jag använda?

Exempel: Torque, DashCommand, OBD Car Doctor, Auto Doctor m.fl. (Android) samt ScanMaster-ELM, ScanTool.net m.fl. (Windows).

6) Drar den ström om den sitter inkopplad?

Ja, standby anges till 25 mA. Lämna inte dongeln inkopplad permanent om du vill minimera risken för urladdat batteri.

7) Passar den 24V fordon?

Arbetsspänningen är 9–16V, så den är avsedd för 12V-system.

8) Vad betyder “PIC18F25K80”?

Det är huvudchipet i dongeln. Denna chiptyp anges ofta som mer stabil jämfört med vissa enklare klonlösningar.

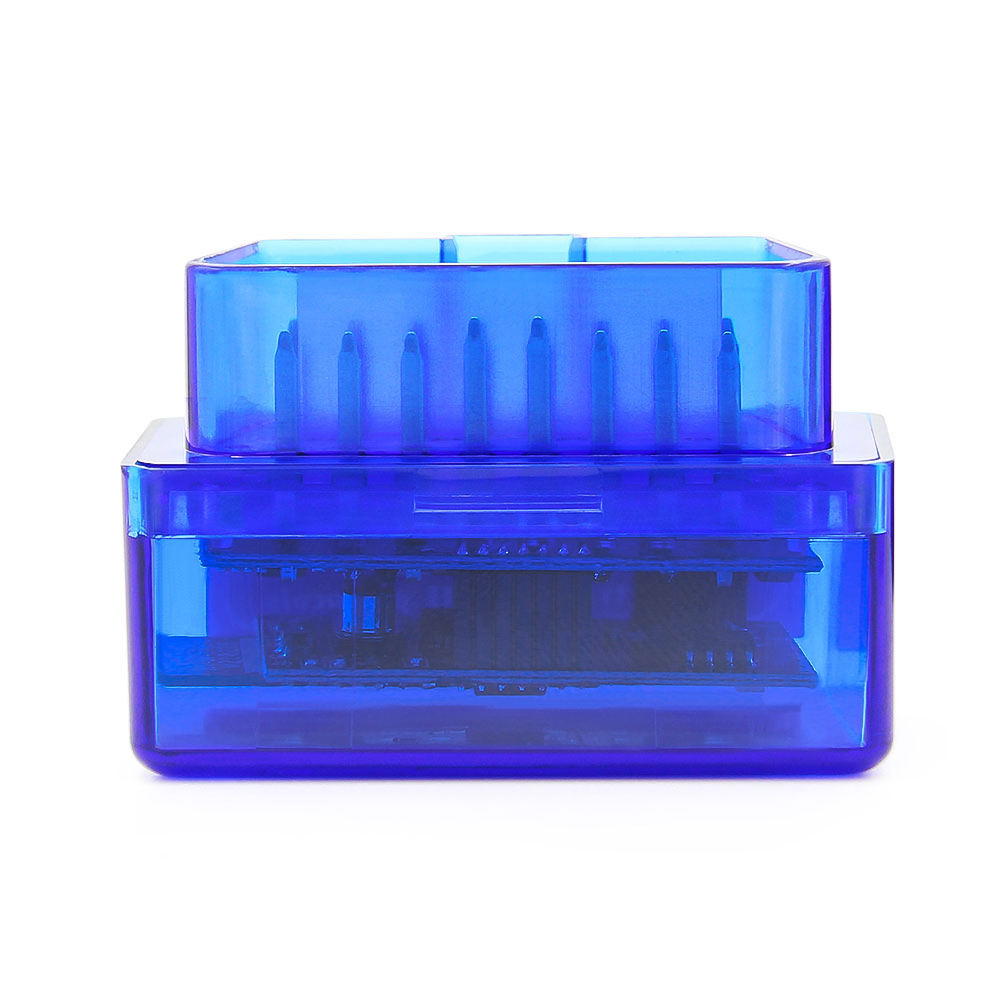

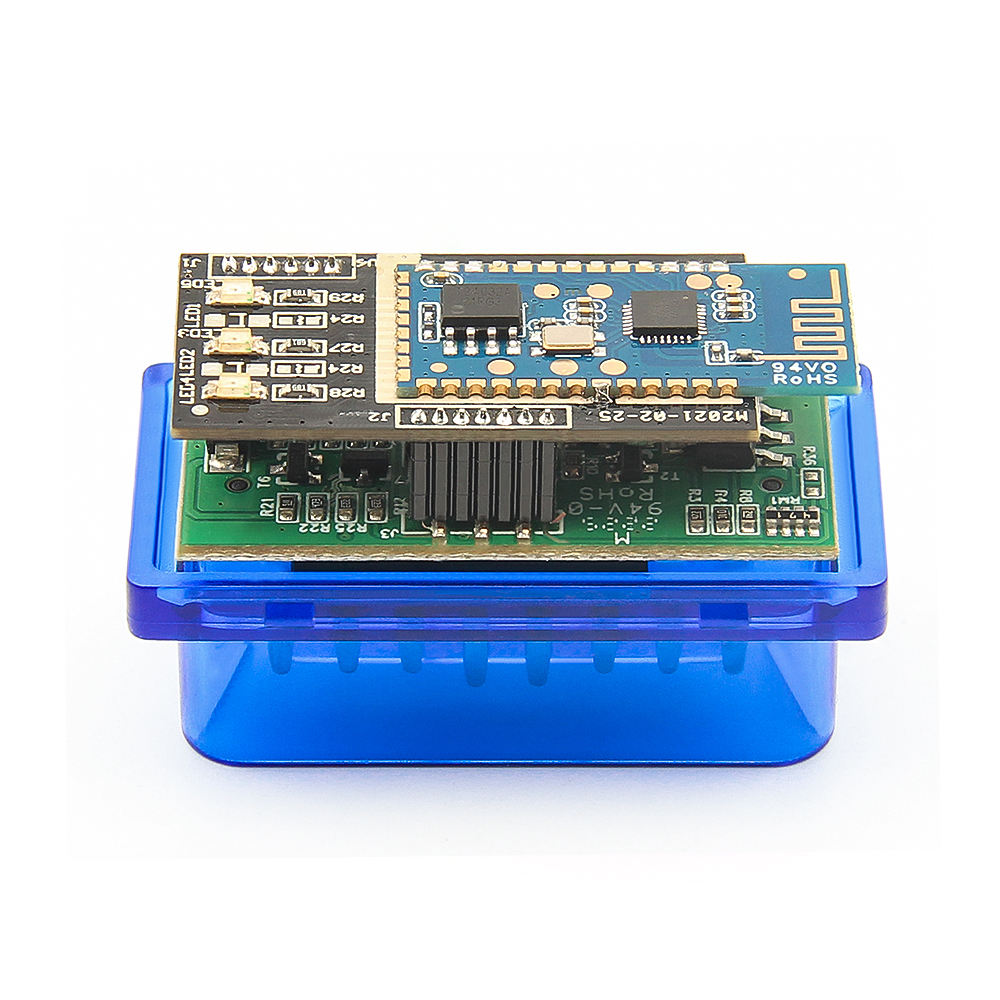

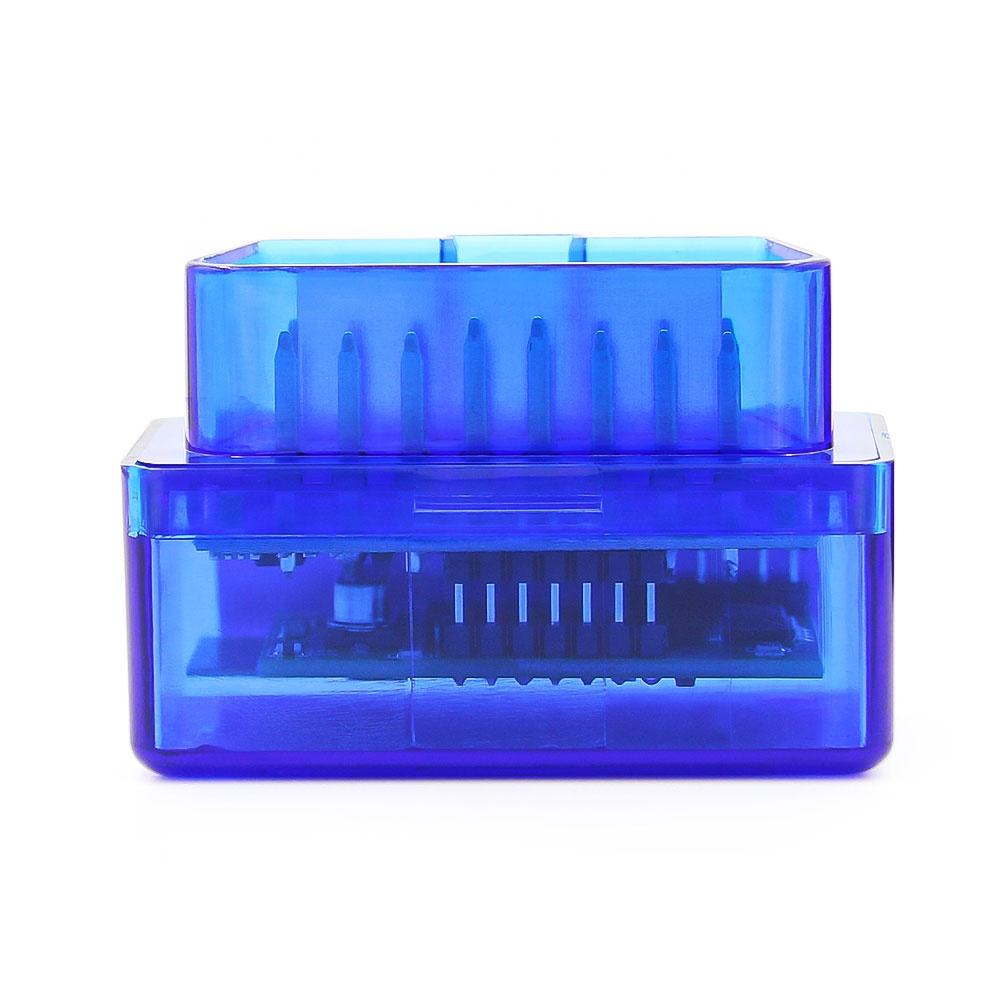

9) Vad betyder “double PCB”?

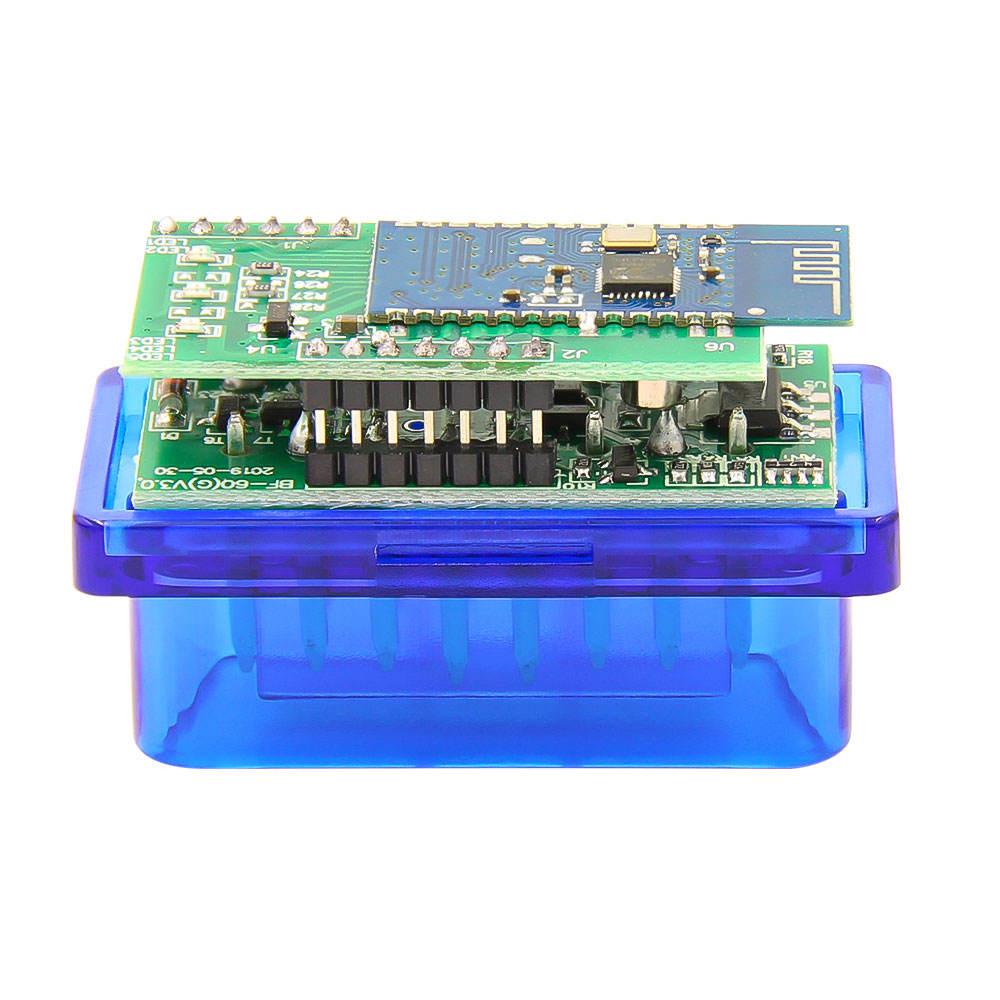

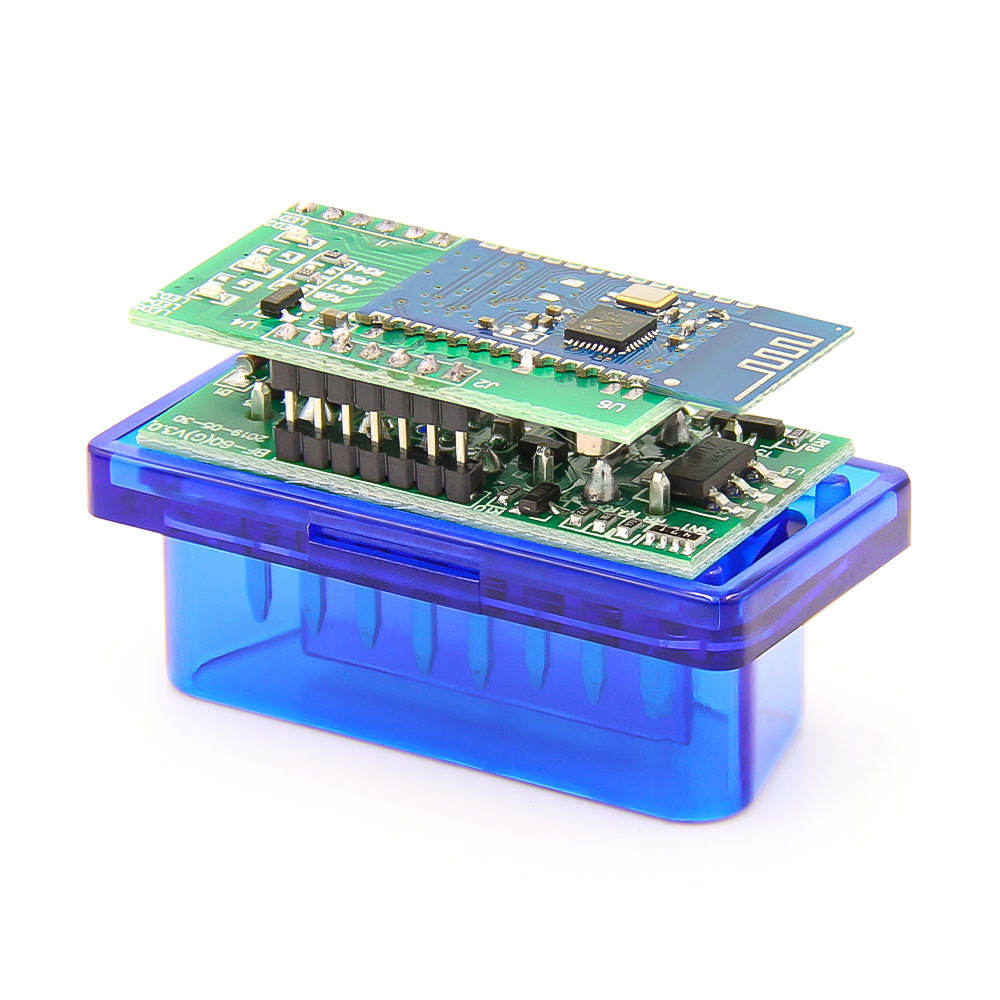

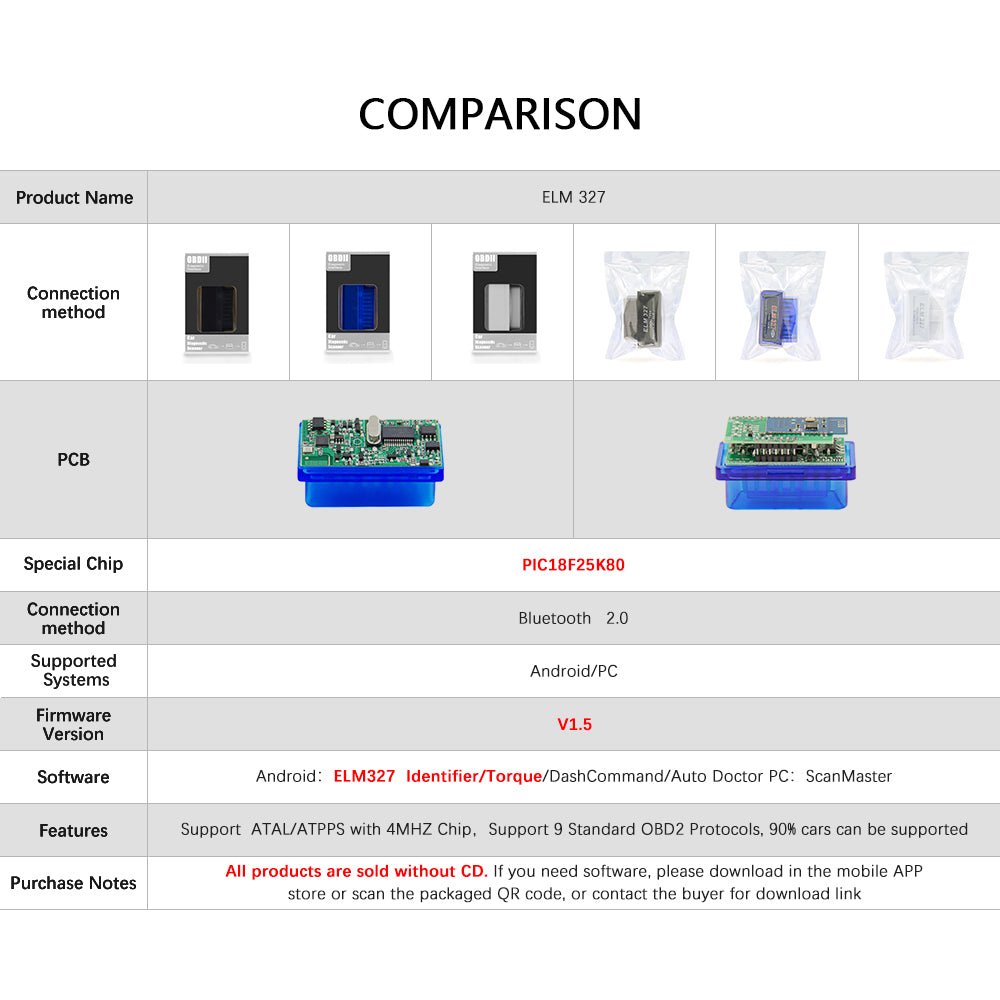

Att adaptern har dubbel kretskortslayout (tvåkort/dubbel board), vilket ofta används för att förbättra konstruktion och stabilitet.

10) Var sitter OBD2-uttaget?

Ofta under instrumentpanelen nära rattstången, men placering varierar mellan bilmärken.

Notiser & ansvarsfriskrivning

• OBD2 begränsning: ELM327 ger främst motor/utsläppsrelaterad diagnos. Andra system kan kräva avancerad diagnos.
• Radera inte på chans: Spara felkoder innan radering och åtgärda grundorsaken.
• Strömförbrukning: Donglar kan dra ström i standby. Koppla ur om bilen blir stående länge.
• iOS: Bluetooth Classic fungerar ofta inte med iPhone. Välj BLE/WiFi om du behöver iOS-stöd.
• Säkerhet: Använd inte diagnosappen under körning.

Sammanfattning

Den här Super Mini ELM327 Bluetooth v1.5 med PIC18F25K80 och dubbel PCB är ett smidigt val för dig som vill läsa/radera felkoder och se live data på OBD2-bilar via Android eller Windows. Med stöd för de vanligaste OBD2-protokollen och brett appstöd är den perfekt som en prisvärd “basdongel” i handskfacket – särskilt när du vill komma igång snabbt.
