V519 OBD2 Multiverktyg – Motorfelsläsare med Mode 6 & Mode 8

Introduktion

V519 är utvecklad för att snabbt ge dig svar på varför Check Engine-lampan lyser, och för att ge en detaljerad bild av motorns hälsostatus. Med stöd för Mode 6 kan du analysera interna övervakningstester (t.ex. misständningar per cylinder, katalysator- och EGR-övervakningar) på en nivå som normalt kräver mer avancerade verktyg. Mode 8 möjliggör aktiva kommandon till vissa system (där fordonet tillåter), t.ex. för testsekvenser.

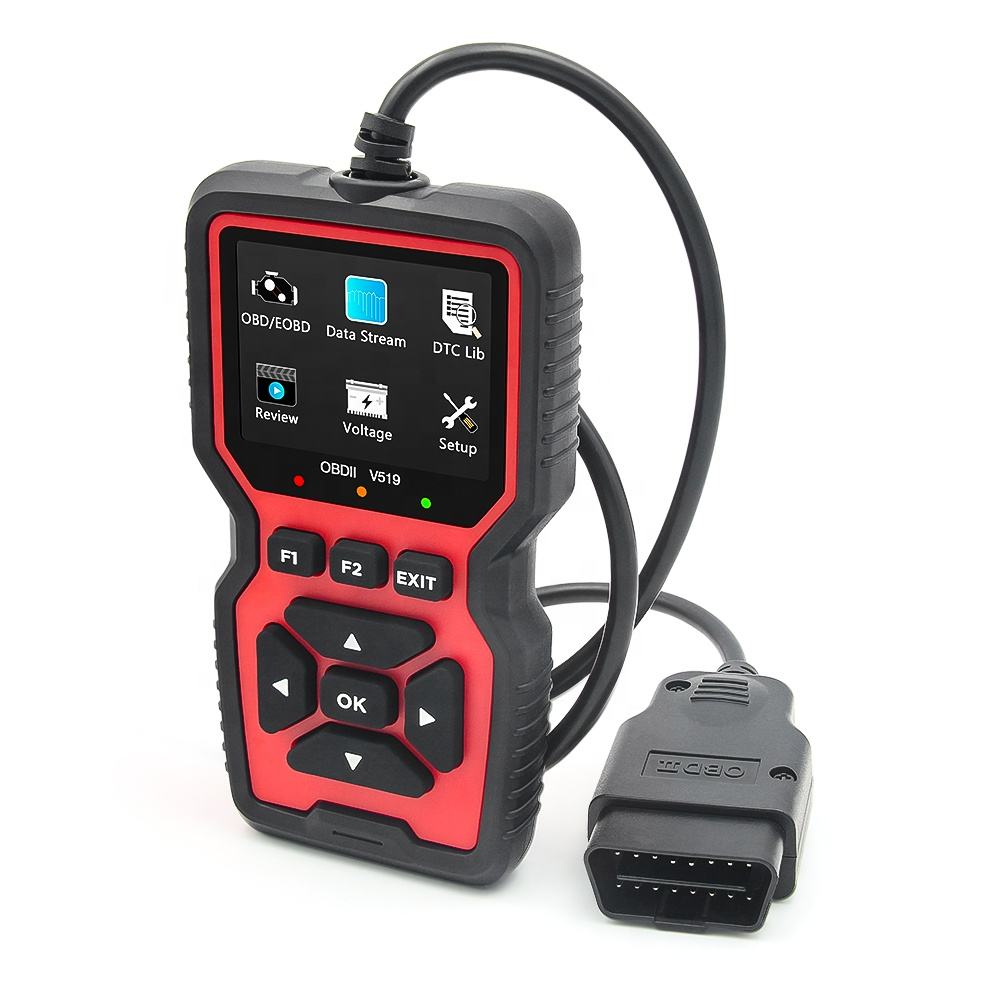

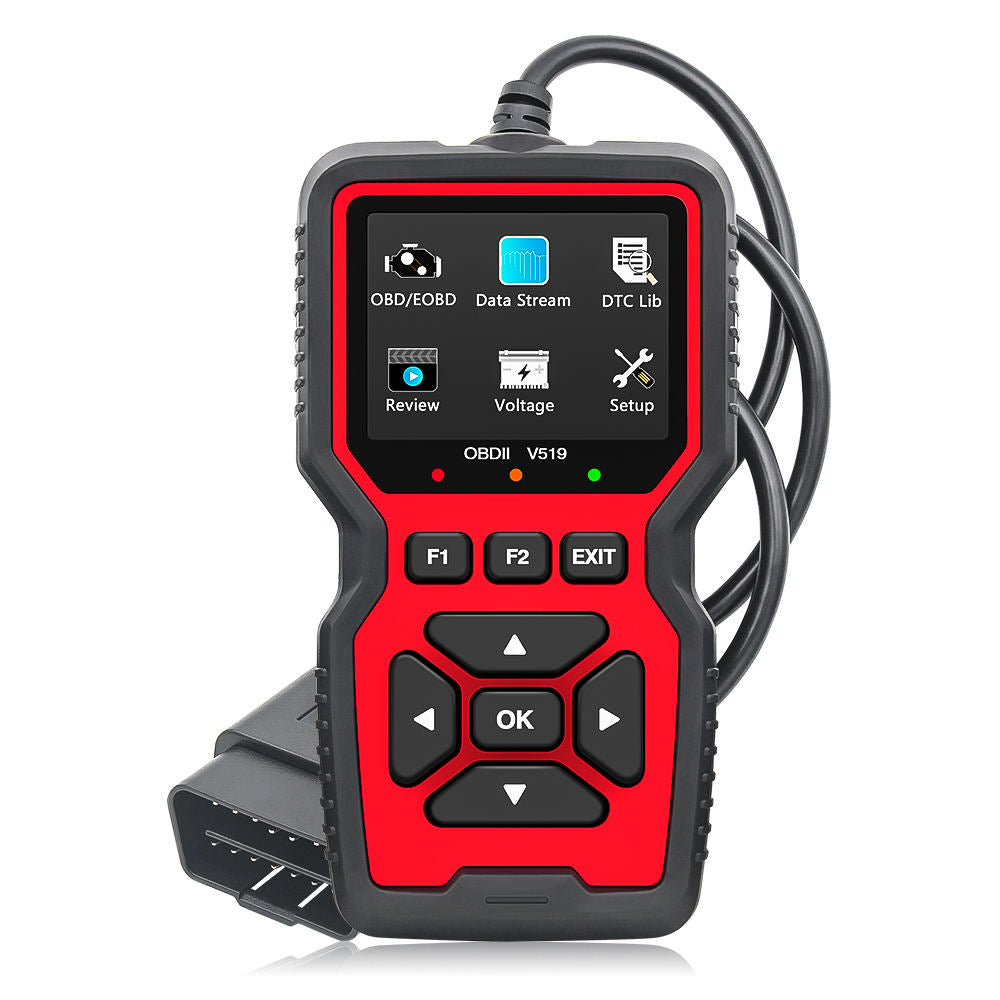

Enheten har 2,8" färgskärm, enkel menystruktur, snabba knappar för DTC/I-M och USB-C för uppdatering samt export/utskrift av dataloggar via PC-programmet enligt manual. Den är idealisk för felsökning före/efter reparation, inför besiktning eller för kontinuerlig optimering av bränsleekonomi och emissionsrelaterade system.

Specifikationer

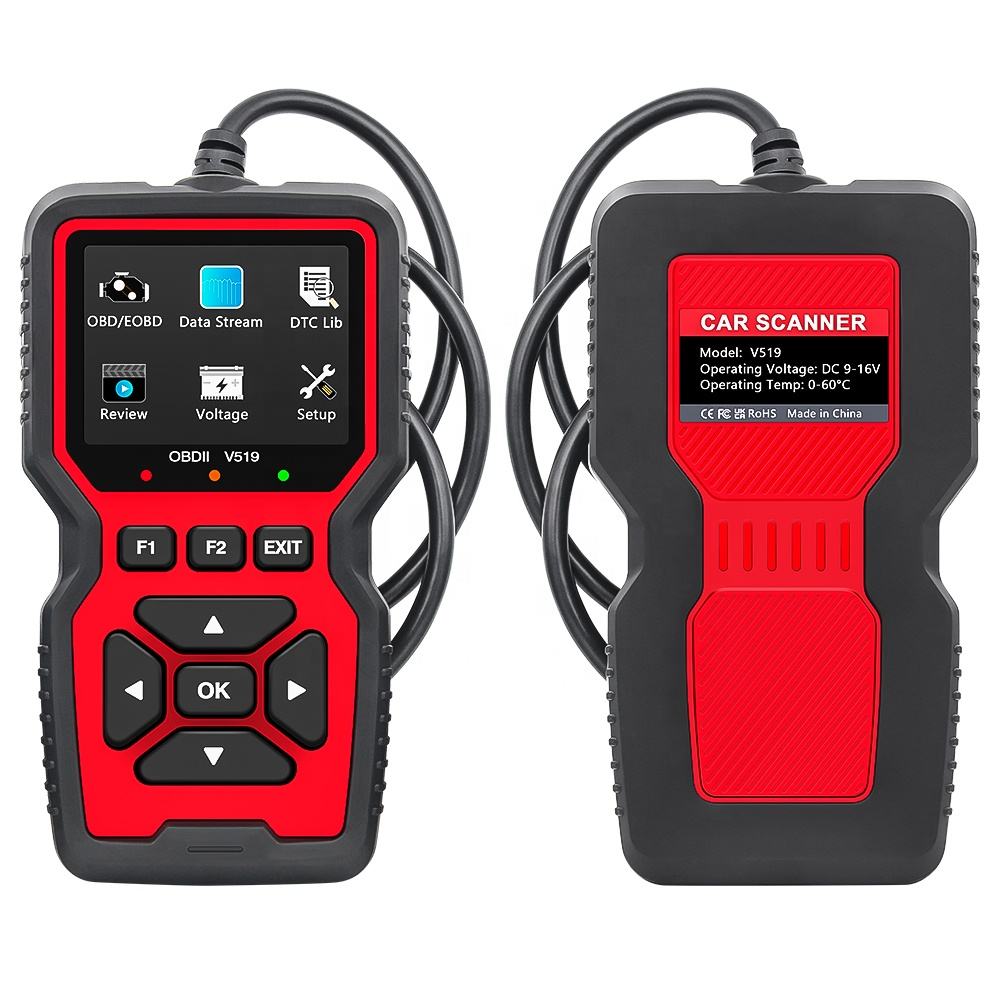

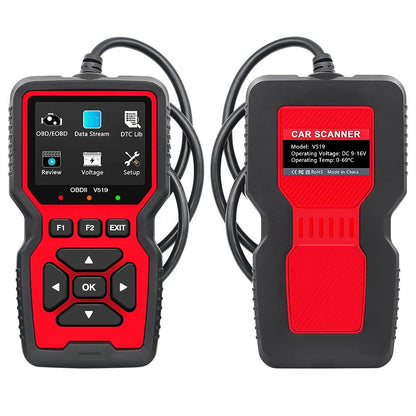

• Modell: V519 OBD2 Scanner
• Skärm: 2,8" färgdisplay
• Språk (10): Engelska, Tyska, Franska, Spanska, Italienska, Ryska, Holländska, Kinesiska, Japanska, Portugisiska
• Funktioner: Läs/rensa DTC, Freeze Frame, I/M-readiness, livedata/datastream, Mode 6, O2-test, Mode 8, fordoninfo (VIN/CALID/CVN där tillgängligt), batterispänning, DTC-lexikon/sök, playback, utskrift/export
• Uppdatering: Firmware-/programvaruuppdatering via PC och USB-C enligt manual
• Utskrift: Export/utskrift via PC-verktyg (USB-C)

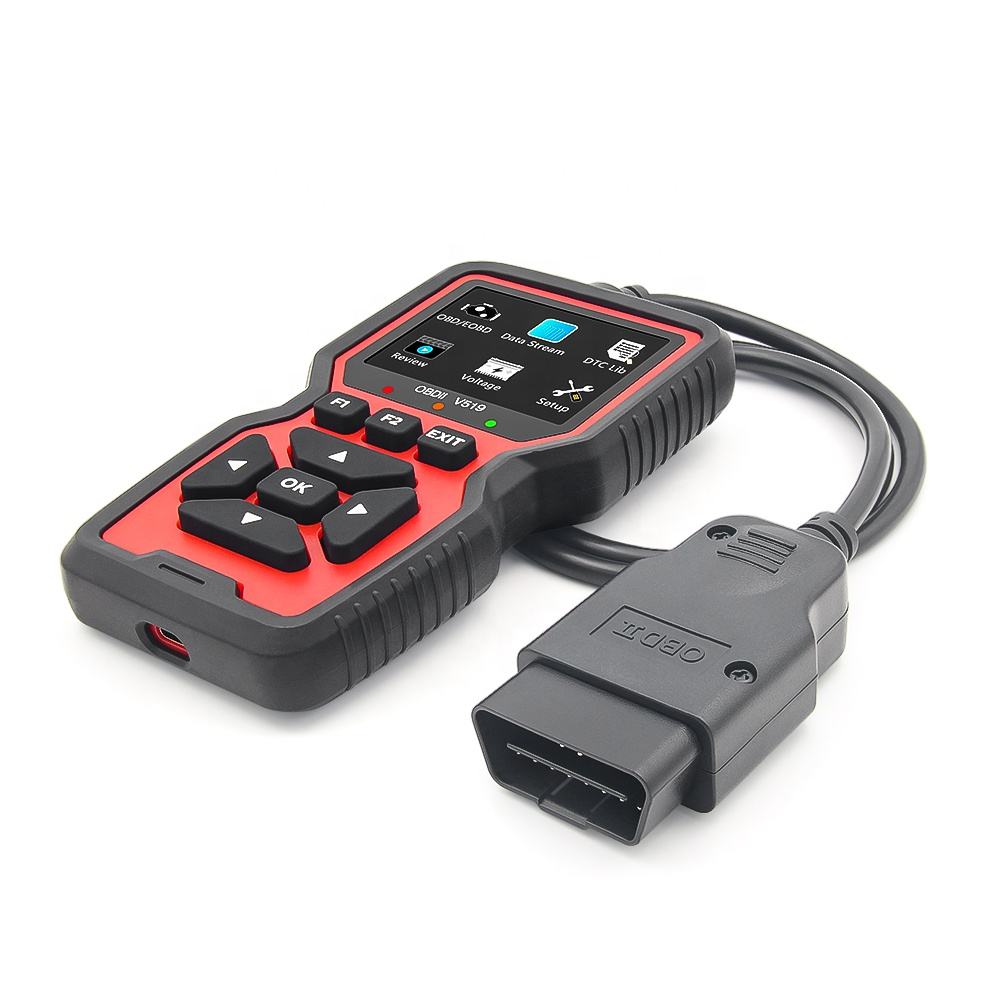

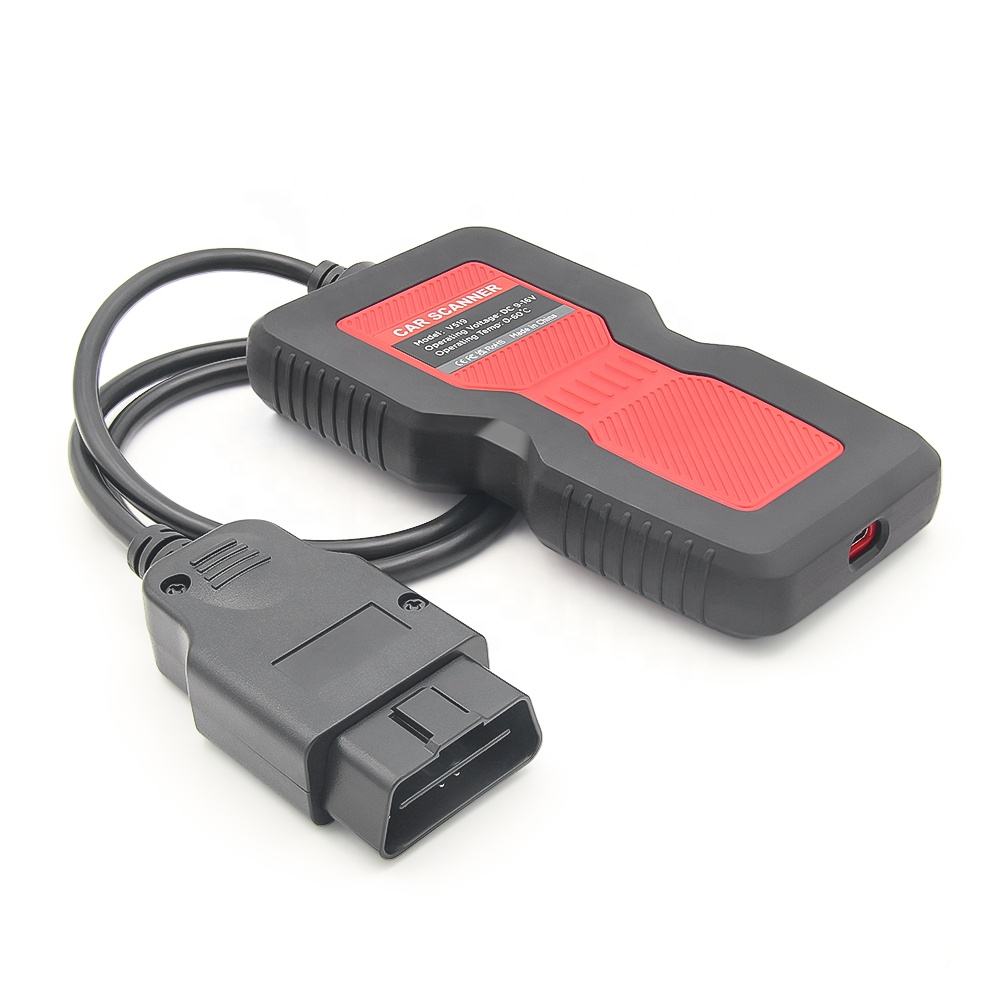

• Anslutning: 16-pin OBD2 (DLC) – helt fristående handhållen enhet
• Kompatibilitet: OBD2/EOBD-fordon (motor/utsläpp)
• Ström: Matning via fordonets OBD-port

Funktioner & användningsområden

• Snabb DTC-hantering: Läsning och rensning av motorrelaterade felkoder (P0xxx/P1xxx m.fl.).
• Freeze Frame: Frysdata när felet sattes – avgörande för att återskapa förhållanden.
• I/M-Ready: Överblick av emissionsmonitorer (inför besiktning).
• Live Data / Datastream: Realtidsvärden (RPM, ECT, MAP/MAF, STFT/LTFT, IAT, O2, tändning m.m.).
• O2-sensortest: Sondrespons och switch-beteende där fordonet stöder det.
• Mode 6: Avancerad rådata för komponent-/systemövervakningar (gränsvärden, resultat, status).
• Mode 8: On-demand kontrollkommandon (om ECU/fordon tillåter).
• Batterispänning: Snabb status (nyttigt vid kallstart-/laddningsproblem).
• Playback & Utskrift: Spara och skriv ut rapporter via PC för dokumentation.
• Flerspråk: 10 språk – enkelt att växla i menyn.

Stödda OBD2-protokoll

1. SAE J1850 PWM (41.6 kbaud)
2. SAE J1850 VPW (10.4 kbaud)
3. ISO 9141-2 (5-baud init, 10.4 kbaud)
4. ISO 14230-4 KWP (5-baud init, 10.4 kbaud)
5. ISO 14230-4 KWP (fast init, 10.4 kbaud)
6. ISO 15765-4 CAN (11-bit ID, 500 kbaud)
7. ISO 15765-4 CAN (29-bit ID, 500 kbaud)
8. ISO 15765-4 CAN (11-bit ID, 250 kbaud)
9. ISO 15765-4 CAN (29-bit ID, 250 kbaud)

Notera: OBD2/EOBD fokuserar på motor/emission. För fullsystemdiagnos (ABS/airbag/BCM m.m.) krävs märkesanpassade verktyg.

Om Mode 6 & Mode 8 – förklarat

Mode 6 – Rådata för övervakningstester

Mode 6 presenterar icke-kontinuerliga övervakningstester som ECU utför i bakgrunden. Du ser testnamn/ID (TID/CID), mätvärde (Value), min/maxgräns (Min/Max) och status (Pass/Fail). Exempel är misständningsräknare per cylinder, katalysator-/O2-effektivitet eller EGR-funktion. Med V519 kan du identifiera svaga komponenter innan de utlöser DTC eller för att verifiera åtgärd efter reparation.

Mode 8 – On-demand kontroll

Mode 8 ger möjlighet att aktivera vissa tester via skannern (om ECU tillåter). Det kan gälla exempelvis EVAP- ventilstyrning eller andra systemkontroller. Tillgång och omfattning varierar stort mellan tillverkare och årsmodeller – V519 exponerar alternativen när de finns, annars visas ej menyn.

Manual & steg-för-steg-guide (grundläggande)

Före start

1. Lokalisera fordonets OBD2-uttag (DLC) – normalt under instrumentpanelen vid förarsidan.
2. Säkerställ god batterispänning (svag spänning kan hindra kommunikationen).
3. Välj önskat språk i V519:s meny (Settings → Language).

Snabb diagnos

1. Stäng av tändning. Anslut V519 till 16-pin OBD2.
2. Slå tändning till ON (motorn av). V519 startar och identifierar protokollet automatiskt.
3. Välj Read Codes för att läsa DTC. Notera koderna och beskrivningarna.
4. Välj Freeze Frame för att se data vid felögonblicket.
5. Kontrollera I/M-Readiness för status inför besiktning.
6. Rensa fel (Clear Codes) först när felet är åtgärdat. Lampan släcks, monitorer nollställs.

Live Data / Datastream

1. Öppna Data Stream. Markera relevanta PIDs (t.ex. RPM, ECT, STFT/LTFT, O2, MAP/MAF).
2. Visa värden numeriskt eller som graf. Begränsa antalet PIDs för snabbare uppdatering.
3. Spara logg vid behov (Playback för senare analys).

Mode 6

1. Välj Mode 6. Bläddra bland TID/CID.
2. Jämför mätvärde med Min/Max. ”Pass” indikerar godkänt; ”Fail” kräver åtgärd.
3. Jämför mellan cylindrar för att ringa in misständningar eller svagheter.

Mode 8

1. Välj Mode 8 (om tillgängligt). Följ instruktioner på skärmen.
2. Utför testkommandon enligt säkra rutiner. Observera fordonstillverkarens varningar.

Uppdatering (PC)

1. Installera medföljande/angivet PC-verktyg enligt manualen (ingen extern länk i denna text).
2. Anslut V519 till PC via USB-C.
3. Starta verktyget → välj Update Firmware → Start. Vänta tills uppdateringen är klar – koppla inte ur under process.

Utskrift & rapportexport via PC

1. Installera PC-programmet enligt manual.
2. Anslut V519 till datorn med USB-C.
3. Välj Review Datastream eller motsvarande meny i PC-verktyget.
4. Importera loggar från enheten och kopiera/skriv ut rapporten (PDF/CSV beroende på program).

Tips: Spara både ”före” och ”efter” för jämförelse vid reparationer.

Felsökning – vanliga scenarier

• Ingen kommunikation: Kontrollera tändningsläge (ON), säkringar för OBD/DLC, fordonets batterispänning.
• Rensar men lampan återkommer: Felen är inte åtgärdade eller monitorer har ännu inte passerat körprofil (drive cycle).
• VIN/CALID saknas: Inte alla fordon exponerar Mode $09-data.
• Mode 8 saknas: Fordonet stöder inte aktiva kommandon via OBD2 på den modellen.
• Hackig livedata: Minska antal visade PIDs; stäng av andra strömkrävande laster; stabilisera batterispänning.

Vanliga frågor (FAQ)

1. Fungerar V519 på min bil?

OBD2/EOBD: bensin ca 2001+ (EU), diesel ca 2004+ (EU), USA 1996+. Äldre fordon eller specialfordon kan sakna OBD2-stöd.

2. Läser den ABS/airbag?

V519 fokuserar på motor/emission enligt OBD2. För ABS/SRS krävs märkes-/systemspecificerade verktyg.

3. Vad är Mode 6?

Rådata för ECU:s interna övervakningstester (TID/CID). Hjälper till att upptäcka problem innan DTC sätts.

4. Vad är Mode 8?

On-demand kontroll för specifika tester (om ECU tillåter). Tillgänglighet varierar mellan bilar.

5. Kan jag skriva ut rapporter?

Ja. Anslut via USB-C till PC och använd programmet enligt manual för export/utskrift.

6. Kan jag uppdatera enheten?

Ja, via PC och USB-C enligt manualen. Koppla inte ur under uppdateringen.

7. Tappar jag sparad data när jag rensar koder?

Freeze frame kan rensas med koderna. Spara/skriv ut innan rensning om du behöver dokumentation.

8. Behöver jag internet?

Nej för diagnos. Internet kan krävas för att hämta PC-program/uppdateringar enligt manual.

9. Finns svensk manual?

Språk väljs i enheten. Manualens språk kan variera – kontakt oss vid behov av svensk vägledning.

10. Hur står sig V519 mot trådlösa adaptrar?

V519 är fristående och snabb att använda. Trådlösa adaptrar (t.ex. vLinker/Vgate) passar om du vill använda mobilappar.

Tips & bästa praxis

• Dokumentera före/efter: Spara DTC och freeze-frame innan rensning.
• Begränsa PIDs: Välj 6–10 nyckelvärden för snabbare uppdatering och tydligare grafer.
• Körprofil: Efter ”Clear” krävs en drive cycle för att I/M-monitorer ska bli klara.
• Strömstabilitet: Låg batterispänning ger missvisande data och kommunikationsfel.
• Systemgränser: OBD2 täcker motor/emission – komplettera med rätt verktyg för övriga system.
• Komplettera smart: För mobil användning – se Vgate/vLinker. För fristående drift – fler handhållna skannrar.

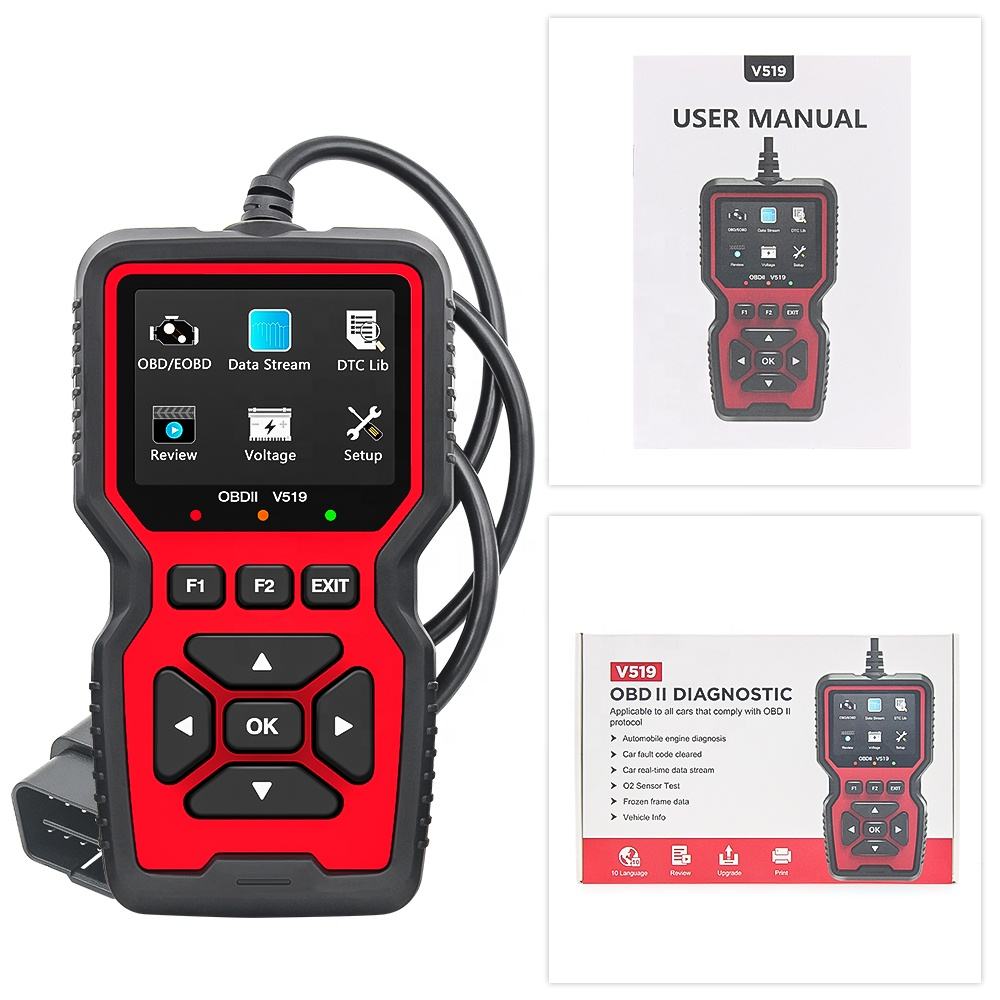

Förpackningsinnehåll

• 1 × V519 handhållen OBD2-skanner
• 1 × Användarmanual
• 1 × Förpackningslåda

Viktiga notiser & ansvar

• Rensa inte felkoder utan att ha åtgärdat grundorsaken – lampan kommer annars tillbaka.
• Fordon och årsmodeller varierar i vilka data/menyer de exponerar via OBD2.
• Använd alltid diagnostik på en säker plats. Titta aldrig på skärmen under körning.
• Uppdateringar ska utföras enligt manual – avbryt inte processen.

Sammanfattning

V519 är en komplett, fristående OBD2-felkodsläsare som kombinerar enkel användning med avancerade funktioner som Mode 6 och Mode 8. Med livedata, I/M-översikt, O2-test, batterivakt, playback och utskriftsstöd får du ett kraftfullt verktyg för felsökning, reparation och dokumentation. Ett utmärkt val för både entusiast och verkstad som vill ha mer än bara ”läs/clear”. 🔧
