Snabböversikt (kortversion)

V519 OBD2‑scanner är ett multifunktionellt diagnosverktyg för bilar som täcker hela spektrumet av OBD II/EOBD‑protokoll. Med en 2,8 tum färgdisplay och intuitivt gränssnitt läser och raderar den bilens motorfelkoder, visar frysta data, I/M‑redo‑status, live‑data och batterispänning, samt stöder avancerade tester som Mode 6 (komponentövervakning) och Mode 8 (aktiva tester). Verktyget är plug‑and‑play; anslut det till bilens 16‑pins OBD‑uttag så startar det automatiskt och känner av rätt protokoll.

Den robusta designen med TPU‑skydd och silikontangenter gör scannern tålig och enkel att använda även med handskar. V519 stödjer nio standardiserade OBD II‑protokoll, arbetar med de flesta bensin- och dieselbilar som säljs efter 1996 (USA) eller 2001 (EU) och är kompatibel med 12 V elsystem. På skärmen visas felkodens beskrivning och du kan söka i en intern databas. Scannern lagrar upp till åtta frysta bildrutor och live‑datainspelningar som kan spelas upp eller skrivas ut via dator med medföljande USB‑kabel (Type‑C). Programvaran är uppgraderingsbar och stöder tio språk.

Köp V519 om du vill ha en komplett OBD2‑scanner som inte bara läser och raderar felkoder utan också erbjuder batteritest, Mode 6/Mode 8‑test, realtidskurvor och utskriftsfunktion – allt i ett robust, bärbart format.

Introduktion – vad är V519 och vad gör den?

V519 OBD2‑scanner är en multifunktionell fordonsdiagnosscanner som är utvecklad för att avläsa och tolka information från bilens styrsystem. Den stödjer nio OBD II/EOBD‑protokoll (från äldre J1850 PWM och VPW till moderna ISO 15765‑4 CAN med 11‑ och 29‑bitars ID). Enheten är plug‑and‑play – koppla bara in den i bilens standardiserade 16‑pins OBD‑uttag så startar den automatiskt och känner av vilket protokoll som används. Den inbyggda displayen på 2,8 tum visar menyer och data i färg, vilket gör det lätt att navigera och tolka mätvärden även för oerfarna användare.

V519 är utformad för både professionella mekaniker och privatpersoner. Den kan snabbt läsa av motorstyrsystemets felkoder, radera dem efter att reparationer är utförda, och kontrollera om bilen är redo för besiktning via I/M‑redo‑status. Dessutom klarar den mer avancerade funktioner som Mode 6 (övervakning av komponenters funktion), Mode 8 (aktiva tester), syresensor‑test och en batterispänningsmätning med livslängdsanalys. För extra flexibilitet finns funktioner för att spela upp lagrad live‑data, skriva ut rapporter via PC och uppdatera programvaran via en Type‑C‑anslutning.

Specifikationer

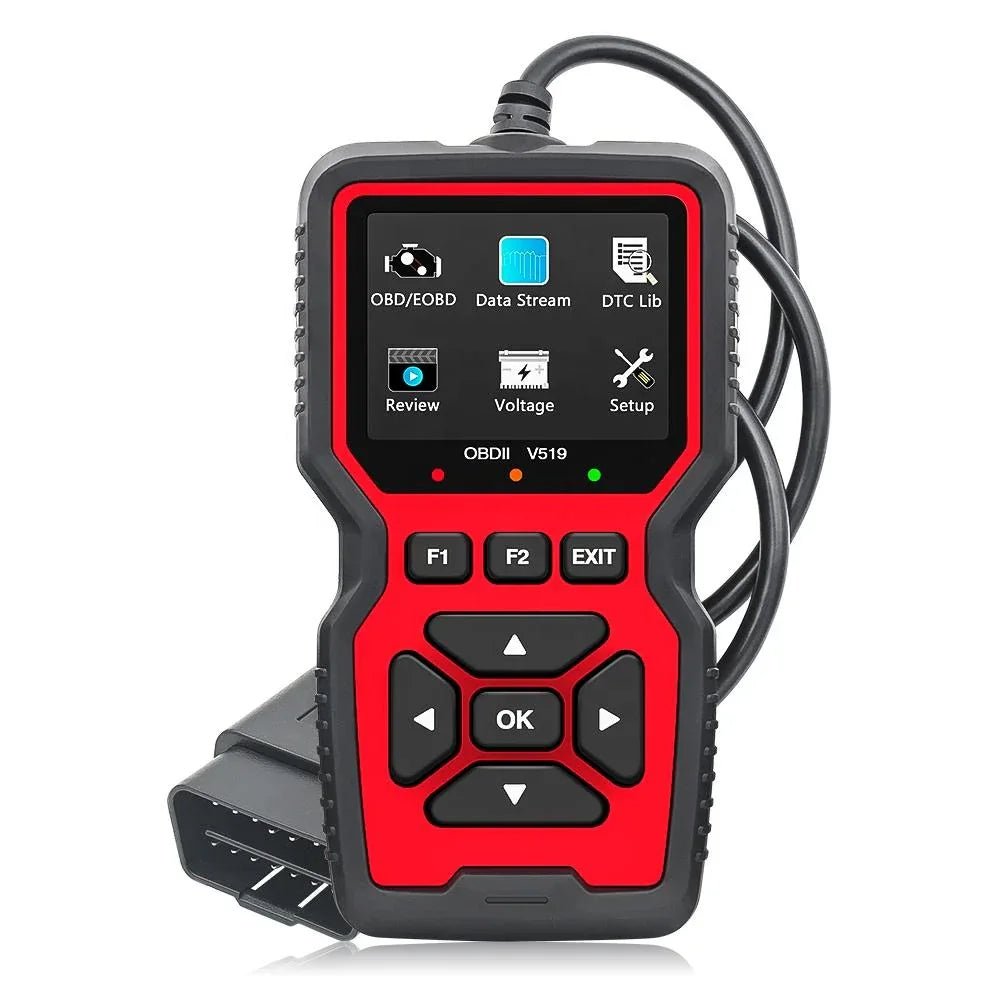

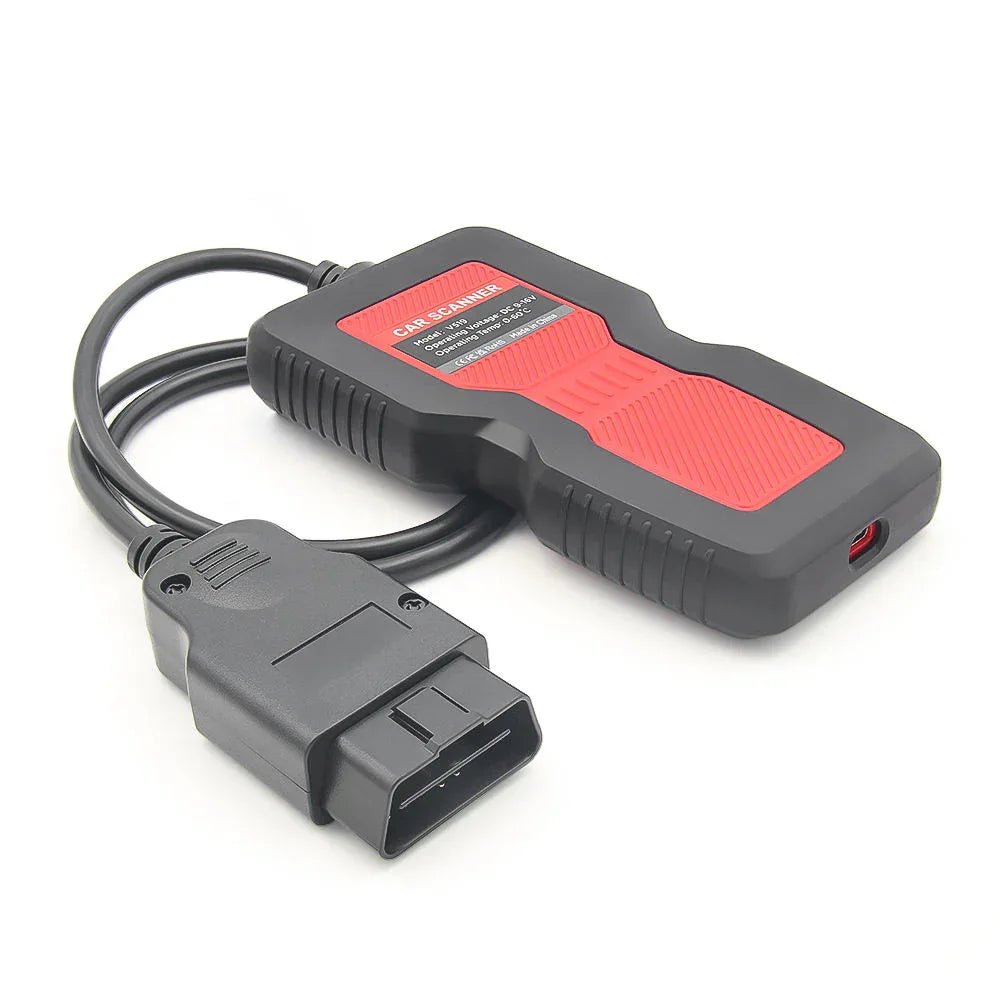

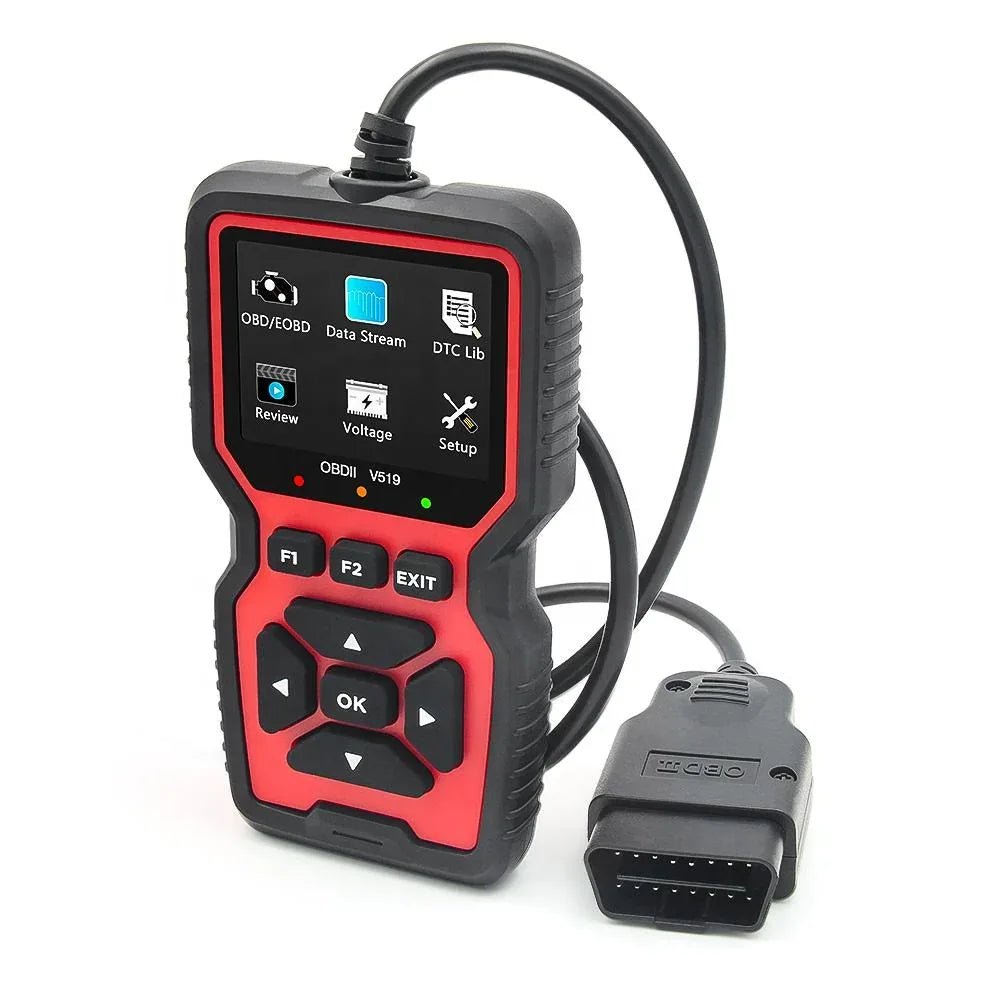

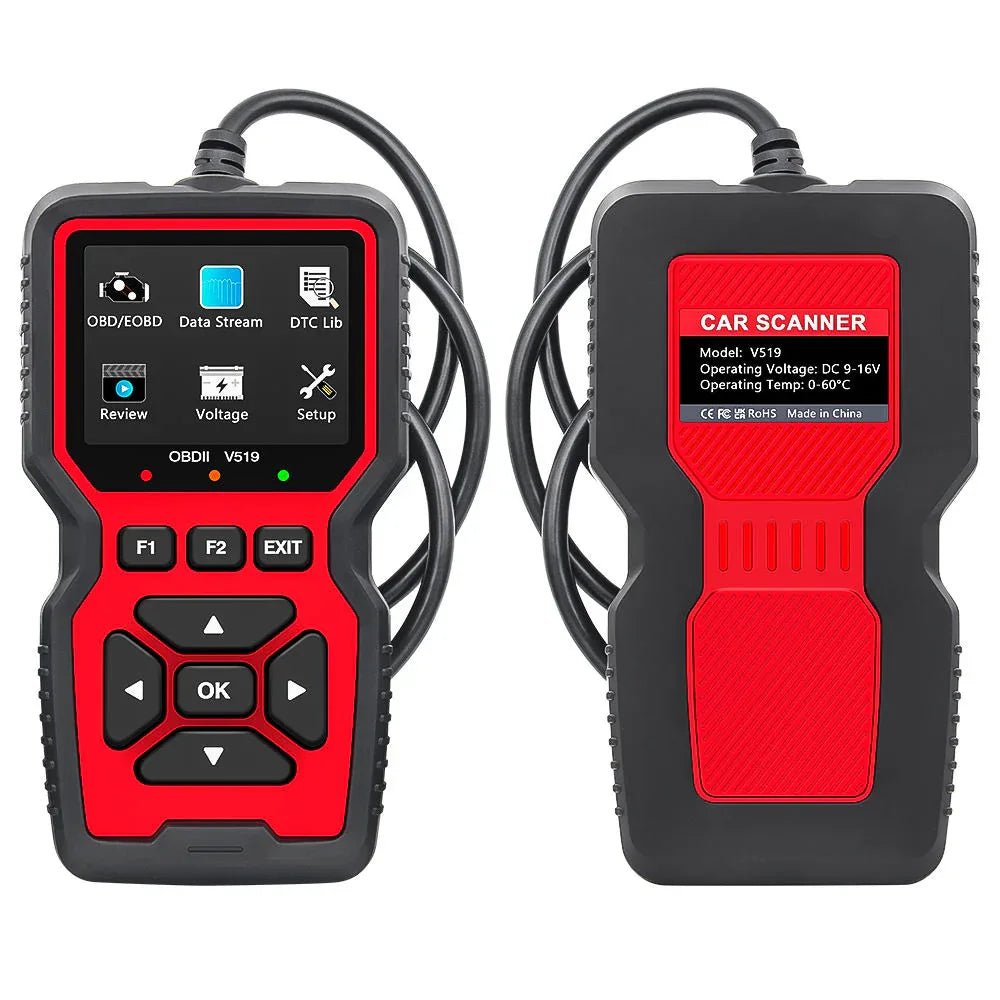

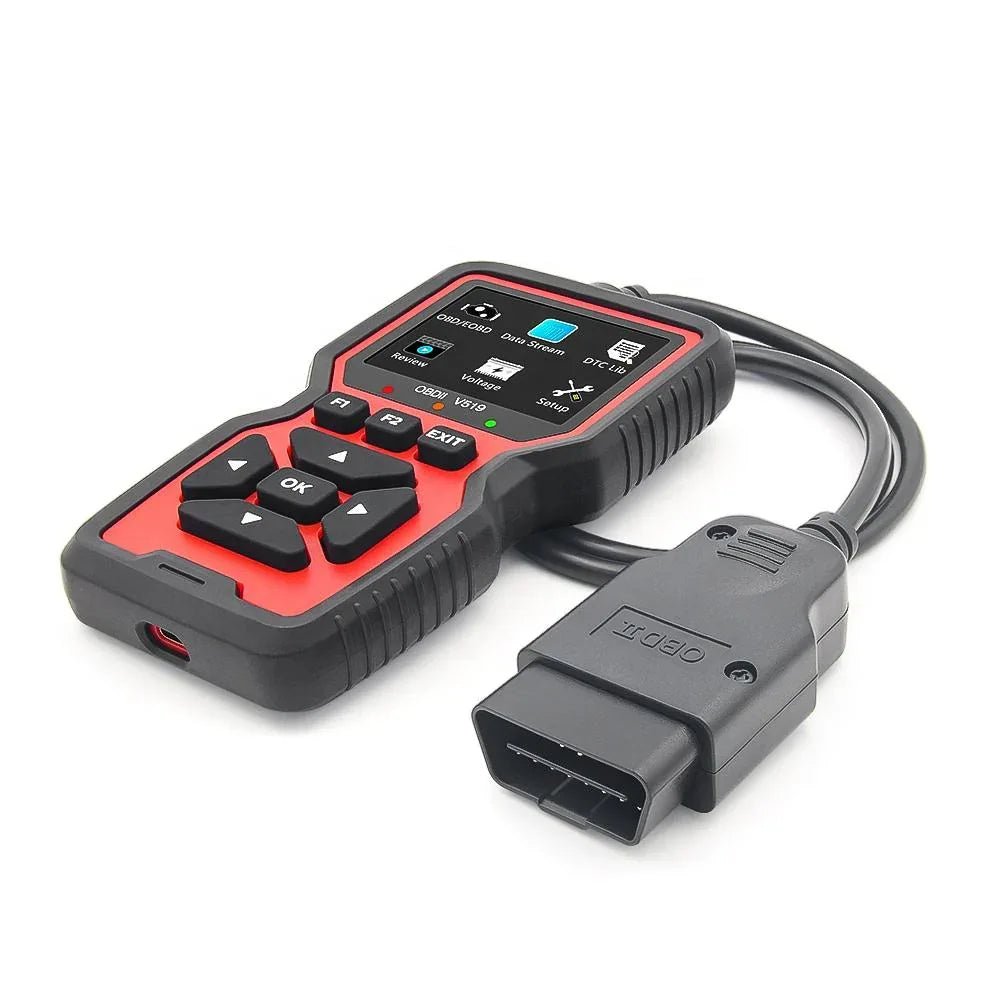

Design, konstruktion och användargränssnitt

Robust och ergonomisk design. V519 är konstruerad i ett slagkraftigt chassi med TPU‑skydd runt kanterna för att klara tuffa verkstads­miljöer. Baksidan är försedd med anti‑slip‑textur som ger bra grepp. Knappsatsen består av stora silikontangenter med integrerade “pot pieces” (tryckplattor) för exakt känsla vid navigering. Gränssnittet på displayen är ikonbaserat och menystrukturen är logisk med tydliga underkategorier för diagnos, dataflöde, inställningar och batteritest. Tre högintensiva indikatorlampor längst upp visar kommunikationsstatus (ström, länk, fel).

Justerbar bakgrundsbelysning och buzzer. Bakgrundsljuset kan justeras manuellt för att passa olika miljöer, till exempel fullt ljus i solen och svagare ljus i mörka motorutrymmen. Ljudsignalen (buzzer) för bekräftelsetoner kan stängas av eller sättas på via menyn, vilket är praktiskt för tysta miljöer.

Särskild knapplayout för användbarhet. En “Back/Exit”‑knapp gör att du snabbt kan gå till föregående meny. Navigeringsknapparna (upp, ned, vänster, höger) används för att bläddra i listor och flytta markören, och en stor OK‑knapp bekräftar val. På botten av enheten finns en Type‑C‑port för firmware‑uppdatering och utskrift.

Huvudfunktioner och användningsområden

Stöd för nio OBD II/EOBD‑protokoll

V519 täcker alla vanliga OBD II/EOBD‑protokoll inklusive SAE J1850 PWM/VPW, ISO 9141‑2, ISO 14230‑4 KWP (både 5 baud–initiering och snabb initiering) samt ISO 15765‑4 CAN (11 bit och 29 bit med 250 eller 500 kbit/s). Dessa protokoll används i bensinbilar sålda i USA från 1996 och dieselbilar från 2004, samt europeiska bilar från 2001/2004. Genom att stödja hela spektrumet kan enheten diagnostisera de flesta personbilar och lätta lastbilar med 12 V elsystem, oavsett märke.

Avläsning och radering av motorfelkoder

Scannern hämtar felkoder från motorstyrenheten (ECU) och andra styrmoduler (beroende på bilmodell). Den visar både generiska koder (P0, U0 etc.) och tillverkarspecifika koder (P1, U1 etc.), tillsammans med en textförklaring. Felkoderna kan raderas när felet åtgärdats.

Frysta bildrutor

Vid vissa fel lagrar ECU en freeze frame – ett snapshot av olika sensordata när felet upptäcktes. V519 kan hämta upp till flera frysta bildrutor och visa motorns varvtal, gasspjällsposition, bränsletrim, temperatur med mera för att hjälpa dig att analysera vad som orsakade felet.

I/M Readiness – besiktningskontroll

Funktionen I/M Ready (Inspection/Maintenance) visar status för emissionsrelaterade övervakningar. Det anger om bilen har genomfört tillräckliga körcykler för att systemets test ska vara klara. Du ser snabbt vilka system som är “Ready” eller “Not Ready” inför en besiktning eller OBD‑test.

Live‑data och realtidskurvor

V519 visar realtidsdata från ECU i numerisk form eller som kurvor. Du kan övervaka sensorer som motorvarvtal, MAFF (massluftflöde), kylvätsketemperatur, lång- och korttidstrim, tändvinkel, syresensorspänningar och mycket mer. Data kan visas som tabell, gästdiagram eller lista med flera parametrar samtidigt.

Dataregistrering, återspelning och utskrift

Scannern kan registrera realtidsdata under en körning. Denna data kan spelas upp direkt på skärmen eller exporteras till en PC för vidare analys och utskrift via den medföljande “V519 Product Tool”. Utskriftsfunktionen är särskilt användbar för att dokumentera felhistorik, visa kundrapporter eller arkivera besiktningstester.

Mode 6: Avancerad komponentövervakning

Mode 6 tillhandahåller obligatoriska on‑board övervakningstester som definieras i OBD II‑standarden. Med V519 kan du se testresultaten (OBD II och EOBD) för komponenter som EGR‑ventil, EVAP‑system, syresensor och katalysator. Varje test har ett referensvärde (Min/Max) och en faktisk mätning; scannern indikerar om värdena passerar eller inte. Denna funktion är ovärderlig för felsökning av utsläppsrelaterade problem och för att åtgärda anmärkningar inför besiktning.

Mode 8: Aktiva komponenttester

Mode 8 (eller “control on board component” enligt ISO 15031‑6) ger möjlighet att utföra aktiva tester på vissa komponenter. Med V519 kan du exempelvis aktivera reläer, ventilationsventiler, fläktar eller injektorer och observera hur systemet reagerar. Detta är särskilt användbart för att bekräfta att en komponent fungerar fysiskt även om det inte finns felkoder. Observera att utbudet av testbara komponenter varierar beroende på bilmärke och årsmodell.

Syresensor– och katalysatortest

Under menyn “Oxygen Sensor Test” kan du se spänningsvågor från varje lambda‑sensor. Scannern jämför värdena mot referensvärden för att avgöra om sensorn reagerar tillräckligt snabbt. Flera sensorer kan analyseras individuellt, och resultatet visas som Pass/Fail tillsammans med en graf.

Batterispänningsmätning och livslängdsbedömning

V519 läser bilens batterispänning i realtid (9–16 V). Den visar även startspänning (voltfall när motorn startas) och laddningsspänning. Med hjälp av en algoritm uppskattar den batteriets hälsa och varnar när spänningen är för låg eller för hög. Detta är praktiskt för att undvika oväntade startproblem och kontrollera generatorns funktion.

Felkodsdatabas och sökfunktion

Genom “Fault Code Query” kan du manuellt slå upp felkoder, även när scannern inte är ansluten till en bil. En inbyggd databas med tusentals DTC‑definitioner gör att du slipper leta upp koder på nätet. Skriv in en P‑, C‑, U‑ eller B‑kod så visas beskrivningen direkt.

Språkstöd och användarinställningar

Menyn “Setting” låter dig välja språk (10 olika), justera bakgrundsbelysning, aktivera/deaktivera ljudsignal, välja enhet (°C/°F, km/h/mph), ändra dataloggningsintervall, konfigurera kortkommandon och återställa fabriksinställningar.

Firmware‑uppdatering

Tillverkaren tillhandahåller uppdateringar via “V519 Product Tool”. För att uppdatera programvaran:

1. Gå till “elm327.com” och ladda ned senaste versionen av V519 Product Tool.
2. Anslut scannern med en Type‑C‑kabel till datorn.
3. Starta verktyget och välj “Update Firmware”.
4. Klicka “Start update” och vänta tills processen är klar.

På detta sätt får du nya DTC‑definitioner, förbättrade funktioner och buggrättningar.

Kompatibilitet

Bilar och system

V519 är kompatibel med alla fordon som uppfyller OBD II eller EOBD (European On‑Board Diagnostics), vilket inkluderar:

• Bensinbilar som säljs i USA från 1996 samt i Europa/Asien från 2001.
• Dieselbilar som säljs i USA från 2004 och i Europa från 2004/2006.
• Lätta kommersiella fordon (12 V) inklusive pickup, skåpbil och SUV.

Den fungerar inte på eldrivna fordon, plug‑in hybrider eller gasdrivna bilar; dessa använder ofta utökade kommunikationsprotokoll. Också vissa tunga fordon (24 V) stöds inte. Om du är osäker, kontrollera bilens servicedokumentation för OBD II/EOBD‑stöd eller kontakta tillverkaren.

OBD‑protokoll

De nio protokolltyperna som stöds täcker nästan alla vanliga bilar:

1. SAE J1850 PWM – vanligen används av Ford och Mazda i Nordamerika.
2. SAE J1850 VPW – ofta på GM och Chrysler från slutet av 1990‑talet.
3. ISO 9141‑2 – äldre europeiska och asiatiska bilar (VW/Audi före 2001, Toyota).
4. ISO 14230‑4 KWP (5 baud init) – K‑Line, används av europeiska bilar runt millennieskiftet.
5. ISO 14230‑4 KWP (fast init) – snabbare K‑Line som överlappar med ovan.
6. ISO 15765‑4 CAN (11‑bit ID, 500 kbit/s) – dominerande CAN‑protokoll på de flesta bilar från 2008.
7. ISO 15765‑4 CAN (29‑bit ID, 500 kbit/s) – för märken som BMW, Mercedes, Volvo.
8. ISO 15765‑4 CAN (11‑bit ID, 250 kbit/s) – används ibland på Ford och Mazda.
9. ISO 15765‑4 CAN (29‑bit ID, 250 kbit/s) – vissa Mazda/Isuzu diesel.

Manual – steg‑för‑steg‑anvisningar

A. Anslutning och uppstart

1. Lokalisera bilens DLC‑port. Den sitter normalt under instrumentpanelen, nära rattstången eller mittkonsolen. I vissa bilar kan den döljas bakom ett lock.

2. Stäng av tändningen. Bilen ska vara avstängd innan du ansluter scannern för att undvika spänningsspikar.

3. Anslut V519 till DLC. Den 16‑poliga kontakten på scannerns kabel är formad så att den bara passar på ett sätt. Tryck in den ordentligt tills det klickar.

4. Slå på tändningen utan att starta motorn. Scannern startar och visar uppstartslogga. Den känner av vilket OBD‑protokoll som används och visar huvudmenyn efter några sekunder.

5. Navigera i menyn. Använd piltangenterna för att flytta markören och tryck OK för att välja. Tryck Back för att återgå till föregående skärm. I huvudmenyn hittar du Diagnos (för motorkoder och data), I/M Readiness, Data, Batteri, DTC‑bibliotek, inställningar och Om (information).

B. Diagnostik

1. Välj “Diagnos”. Scannern börjar kommunicera med bilen och visar vilka styrmoduler som stöds (vanligtvis motor [ECM], växellåda [TCM], ABS, SRS m.fl.).

2. Läs felkoder. Välj “Read Codes”. Efter några sekunder visas listan över lagrade och pending‑koder. Varje kod visas med beskrivning och status (nuvarande eller historisk). Notera koderna för felsökning.

3. Radera felkoder. Efter att du har fixat problemet, gå till “Erase Codes”. Bekräfta när enheten varnar att koder raderas och motorlampan släcks. Starta därefter motorn för att se om koden återkommer.

4. Titta på live‑data. Välj “Data Stream” och markera de parametrar du vill se (eller välj “View All” för att visa allt). Du kan växla mellan tabell‑läge och grafiskt läge. För att logga data, välj “Record”; scannern sparar filen för playback.

5. Granska frysta bildrutor. Under “Freeze Frame” ser du värden från ögonblicket då felkoden sattes. Jämför med live‑data för att identifiera avvikelser.

6. I/M Readiness. Välj “I/M Readiness” för att se om alla emissionsrelaterade övervakningssystem har genomförts. Ett grönt “PASS” betyder att systemet är klart. Om “NOT READY”, kör bilen en längre sträcka och kontrollera igen.

7. Vehicle Information (VIN etc.). Du kan läsa av VIN, calibration ID (CID) och calibration verification number (CVN). Detta är användbart vid delkods‑sökning eller när du ska säkerställa att mjukvaruversioner stämmer.

C. Avancerade tester

1. Mode 6. Gå till “Mode 6”. Listan visar namn på tester (t.ex. “Catalyst Bank 1”, “EGR”, “O2 Sensor Heater”) med min‑ och maxgränser och aktuellt värde. Om något värde ligger utanför gränsen visas “FAIL”.

2. Mode 8. Navigera till “Mode 8”. Välj den komponent du vill testa (exempelvis “Purge Valve” eller “Cooling Fan”). Scannern skickar en styrsignal och du kan lyssna efter aktivering eller kontrollera på instrumentpanel. Var noga med att följa säkerhetsanvisningar och ha nödvändig kunskap; felaktig styrning kan skada komponenter.

3. Oxygen Sensor Test. Under “O2 Test” väljer du bank och sensor (t.ex. Bank 1 Sensor 1). Grafen visar spänningen i realtid; en frisk sensor växlar snabbt mellan låg och hög spänning.

4. Battery Test. Under “Battery” kan du välja “Realtime Voltage” för att se den aktuella spänningen. Välj “Battery Life” för att få en uppskattning av batteriets hälsa baserat på spänningsprofilen under start och tomgång.

5. Playback. För att spela upp loggad data går du till “Playback”, väljer inspelningen och trycker OK. Du kan spola framåt/bakåt och se graf eller tabell.

6. Print. Anslut scannern till datorn via Type‑C. Öppna “V519 Product Tool”, välj “Print Report” och exportera den lagrade datafilen till en PDF eller textfil för utskrift.

D. Uppdatering och underhåll

1. Firmware Update: Följ avsnittet “Firmware‑uppdatering” i denna artikel. Uppdatera med jämna mellanrum för att få de senaste felkoddefinitionerna och kompatibilitetslistorna.

2. Rengöring: Håll enheten ren och torr. Torka av ytan med en mjuk trasa och undvik lösningsmedel.

3. Kabelvård: Vrid inte kabeln kraftigt och undvik att dra i kontakten när du kopplar ur. Förvara kabeln rullad utan knutar.

4. Förvaring: Låt enheten ligga på en torr, sval plats. Undvik att exponera den för extrema temperaturer eller stark solljus under längre tid.

5. Felmeddelanden: Om enheten visar “Link Error” kan det bero på att tändningen är avstängd, kontakten inte sitter ordentligt, eller att bilen inte stöder OBD II. Kontrollera anslutningen och prova på en annan bil för att isolera problemet.

Fördelar och varför välja V519

• Kraftfulla funktioner i ett kompakt paket. Många handhållna skannrar erbjuder enbart kodläsning, men V519 levererar komplett diagnos inklusive Mode 6, Mode 8, syresensor‑test, batteritest och utskrift.
• Plug‑and‑play och användarvänlig. Ingen dator krävs för grundläggande funktioner. Menyerna är intuitiva, med ikonbaserad navigering och fler språkval.
• Tålig konstruktion och ergonomi. TPU‑skydd och silikontangenter gör att enheten tål fall och smuts. Det robusta höljet ger bra grepp.
• Stöd för många bilar. Nio OBD II/EOBD‑protokoll gör att scannern fungerar med nästan alla bensin- och dieselbilar (från 1996/2001 och framåt).
• Live‑data med graf och inspelning. Perfekt för att diagnostisera intermittenta problem och se trender. Du kan spara sessioner för senare analys.
• Uppgraderingsbar och utskriftsvänlig. Med firmware‑uppdateringar framtidssäkras verktyget, och rapporterna kan skrivas ut till kunder eller som underlag vid verkstadsbesök.
• Hjälp för besiktning. I/M Readiness‑funktionen visar tydligt när bilen är redo för OBD‑test, vilket gör att du kan undvika onödiga återbesök.
• Prisvärd. V519 erbjuder funktioner som ofta hittas i betydligt dyrare proffsverktyg, vilket gör den idealisk för hobbymeckar och småverkstäder.

Begränsningar och överväganden

• Inte för el- och hybridbilar. Enligt notiser i manualen är verktyget inte kompatibelt med nya energifordon och hybridbilar.
• Endast 12 V system. Fungerar inte på 24 V lastbilar eller industriella fordon.
• Begränsat stöd för vissa styrmoduler. V519 hanterar främst motorkoder och emissionsrelaterade system. För avancerad ABS/SRS‑diagnos, DPF‑regenerering eller BMS‑reset krävs ofta märkespecifikt verktyg.
• Ingen trådlös anslutning. Enheten saknar bluetooth eller wifi. All kommunikation sker via kabel.
• Dataanalys via PC kräver Windows. Mjukvaran “V519 Product Tool” är i skrivande stund endast kompatibel med Windows, inte macOS eller Linux.

Vanliga frågor (FAQ)

Vilka bilar är kompatibla med V519?

V519 är kompatibel med alla bilar och lätta lastbilar som uppfyller OBD II‑standarden. Detta inkluderar amerikanska bensinbilar från 1996, europeiska bensinbilar från 2001, europeiska dieselbilar från 2004/2006 samt motsvarande asiatiska modeller. Den fungerar inte på elbilar, hybridbilar eller 24‑V fordon.

Kan jag använda V519 för att släcka servicelampor eller göra oljebytesreset?

Nej. V519 är i första hand ett motorrelaterat diagnosverktyg. För reset av oljelampa, EPB, SAS, DPF eller batteriregistrering krävs mer avancerade verktyg som har access till bilens kroppssystem.

Stöder V519 dieselbilar?

Ja – så länge bilen är utrustad med OBD II/EOBD och 12 V system. Den läser motorkoder och visar data från dieselmotorer. Observera dock att vissa dieselspecifika system (EGR/DPF regenerering) kan kräva specialverktyg.

Är programvaran på svenska?

Scannern innehåller tio språk där svenska inte finns listat. Men både engelska, tyska, franska och spanska finns, vilket gör det enkelt att välja ett språk du behärskar.

Hur uppdaterar jag scannern?

Gå till tillverkarens webbplats (elm327.com), ladda ned “V519 Product Tool”, anslut scannern till datorn via Type‑C och följ stegen i programvaran (se avsnitt “Firmware‑uppdatering”).

Kan V519 visa varvtal, hastighet och temperatur samtidigt?

Ja. Under “Data Stream” kan du markera flera parametrar (PID). Du kan se alla i tabellform eller i kurvdiagram beroende på inställning.

Kan jag köra en smoke test eller öppna ventilationsventilen för EVAP‑systemet?

Under Mode 8 kan du i vissa bilar aktivera EVAP‑ventilen. Men att utföra ett fullständigt rökprov kräver externa rökutrustningar. V519 ger bara styrsignalen.

Gör V519 en batteritestning likvärdig med en batteritestare?

Den mäter spänning och belastningsprofil, men är inte lika avancerad som en dedikerad batteritestare. För en grundläggande bedömning räcker den dock för att upptäcka svaga batterier eller problem med generatorn.

Fungerar enheten med ELM327‑appar som Torque Pro?

Nej, V519 är en fristående handhållen scanner. Den ansluts inte till mobilappar och har ingen bluetooth. För appar krävs separate dongel.

Går det att exportera loggar till Excel?

Ja, via “V519 Product Tool” på PC kan du exportera data i CSV‑format och analysera i Excel.

Tips och råd för bästa användning

1. Ha motorn varm för vissa tester. Mode 6 och syresensor‑test ger mer relevanta värden när motorn är uppvärmd.
2. Kör en körcykel innan besiktning. För att alla system ska bli “Ready” krävs att motorn nått arbetstemperatur och körts i olika belastning.
3. Uppdatera regelbundet. Nya bilmodeller och felkoddefinitioner tillkommer varje år. Uppdatering via PC tar bara några minuter.
4. Logga live‑data under fel. Om en motor varnar sporadiskt, logga data när felet inträffar. Du kan sedan spela upp loggen och se trendbrott.
5. Skriv ut rapporter. För en professionell dokumentation kan du skriva ut rapporterna till kunder eller som stöd för reklamationer.
6. Förvara manualen. Även om menyn är intuitiv kan det vara bra att ha manualen till hands för förklaringar av specialfunktioner.
7. Byt ut slitna kablar. Kabeln utsätts för böjningar. Om du ser sprickor, byter du helst kabeln i tid.
8. Arbeta säkert. Låt motorn stå i neutral eller parkering. Se till att parkeringbroms är aktiverad när du använder Mode 8 för att testa fläktar eller reläer.

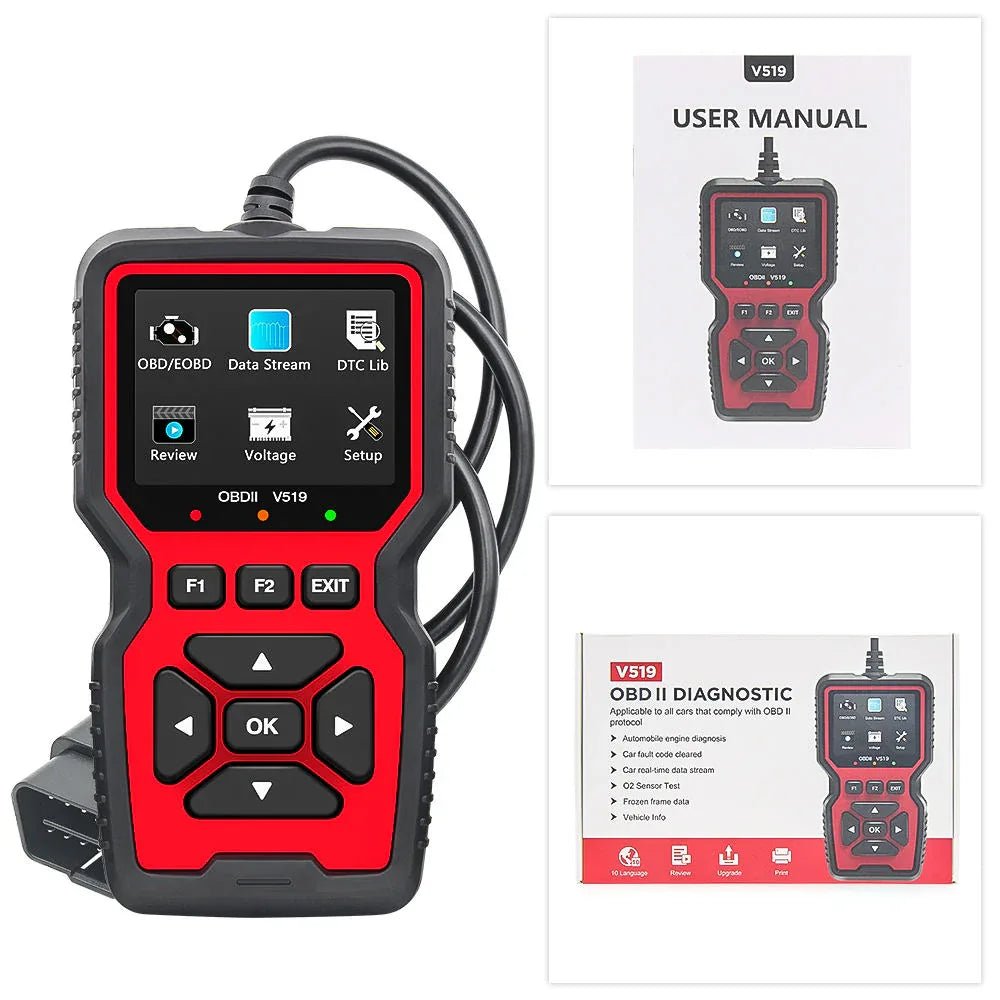

Förpackningsinnehåll

När du köper V519 får du typiskt följande innehåll:

• 1 × V519 OBD2‑scanner med integrerad kabel

• 1 × Bruksanvisning (engelska)

Förpackningen kan variera något beroende på återförsäljare. Vissa säljare inkluderar även en liten USB‑adapter eller skyddsfilm för skärmen.

Ansvarsfriskrivning och viktiga notiser

• Endast för 12 V fordon med OBD II/EOBD. Verktyget är inte avsett för elbilar, plug‑in‑hybrider, lastbilar med 24 V system eller specialfordon.
• Följ säkerhetsanvisningar. Arbeta i välventilerad miljö, använd säkerhetsbälte och skyddsglasögon vid behov.
• Ingen garanti för alla system. V519 är ett generellt OBD2‑verktyg och kan inte garantera tillgång till alla tillverkarspecifika system.
• Ansvarsbegränsning. Tillverkaren ansvarar inte för skada orsakad av felaktig användning, såsom programmering av icke avsedda funktioner eller aktivering av komponenter som leder till risk för personskada eller skada på fordon.
• Dataskydd. När du skriver ut eller exporterar data bör du skydda personuppgifter (VIN, registreringsnummer).

Sammanfattning

V519 är mer än bara en enkel kodläsare – det är ett portabelt och prisvärt diagnosverktyg som ger ett helt batteri av funktioner, från att läsa och radera felkoder till att utföra avancerade test som Mode 6 och Mode 8. Med stöd för nio OBD II/EOBD‑protokoll, en färgrik 2,8 tumsskärm och robust konstruktion erbjuder V519 en lösning som täcker de flesta behov för hobbymeckar, bilentusiaster och små verkstäder.

De omfattande funktionerna, inklusive fryst bildruta, live‑datagrafik, batteritestning, DTC‑databas och utskriftsfunktion, gör att du kan felsöka problem med precision och dokumentera arbetet professionellt. Det enda du behöver göra är att ansluta den till bilens OBD‑uttag – inga batterier eller externa strömkällor krävs.

För den som vill undvika dyra verkstadsbesök, förkorta felsökningstiden och få en djupare förståelse för sin bil är V519 OBD2‑scanner ett utmärkt val. Genom att regelbundet uppdatera firmware och lära dig de olika funktionerna kan du fortsätta använda verktyget på kommande bilmodeller och hålla bilen i toppskick i många år framöver.
